包装重量：4050kg
包装体积：40cbm
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 20.00 m光束（前线） | 3组 | 3.00 m | 50×3.0 | CS500×600 | 18pcs | |||
| 2.00 m | 50×3.0 | CS500×600 | 3pcs | |||||
| 1.00 m | 50×3.0 | CS500×600 | 0pcs | |||||
| 18.00 m梁（侧） | 2套 | 3.00 m | 50×3.0 | CS500×600 | 12％ | |||
| 2.00 m | 50×3.0 | CS500×600 | 0pcs | |||||
| 1.00 m | 50×3.0 | CS500×600 | 0pcs | |||||
| 7.00 m支柱 | 6组 | 3.00 m | 50×3.0 | CS389×389 | 12％ | |||
| 2.00 m | 50×3.0 | CS389×389 | 0pcs | |||||
| 1.00 m | 50×3.0 | CS389×389 | 6pcs | |||||
| 梁立方体 | 6个面孔 | CS500×600 | 0pcs | |||||
| 框架塔 | 钉袖块 | 6pcs | ||||||
| 钢基米 | 6pcs | |||||||
| 顶部米 | 6pcs | |||||||
| 手动提升，BA05 2ton | 6pcs | |||||||
| SPIGOT铰链部分，高度1M | 6pcs | |||||||
| 纤维吊带，BA04,2吨3m | 6pcs | |||||||
| 长距离的 | 24pcs | |||||||
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 屋顶支柱 | 3组 | 2.00 m | 50×3.0 | CS389×389 | 3pcs | |||
| 18.00 m顶梁 | 1套 | 3.00 m | 50×3.0 | CS389×389 | 6pcs | |||
| 2.00 m | 50×3.0 | CS389×389 | 0pcs | |||||
| 1.00 m | 50×3.0 | CS389×389 | 0pcs | |||||
| 10.20 m斜梁 | 6组 | 3.00 m | 50×3.0 | CS389×389 | 12％ | |||
| 2.00 m | 50×3.0 | CS389×389 | 6pcs | |||||
| 2.20 m | 50×3.0 | CS389×389 | 6pcs | |||||
| 10.20 m梯子桁架 | 14套 | 3.00 m | 50×3.0 | CL40,389*50 | 28％ | |||
| 2.00 m | 50×3.0 | CL40,389*50 | 14％ | |||||
| 2.20 m | 50×3.0 | CL40,389*50 | 14％ | |||||
| 屋顶组件 | 4 | 屋顶康纳4种方法，用于屋顶梁桁架 | CS389×389 | 2个 | ||||
| 5 | 屋顶康纳5种方法，用于屋顶梁桁架 | CS389×389 | 1pcs | |||||
| 1 | 将板与夹具连接 | CS389×389 | 3pcs | |||||
| 单夹 | 28％ | |||||||
| 双夹具 | 12％ | |||||||
| 屋顶冠层材料：PVC，蓝色或定制。 | 525.76 | 1pcs | ||||||

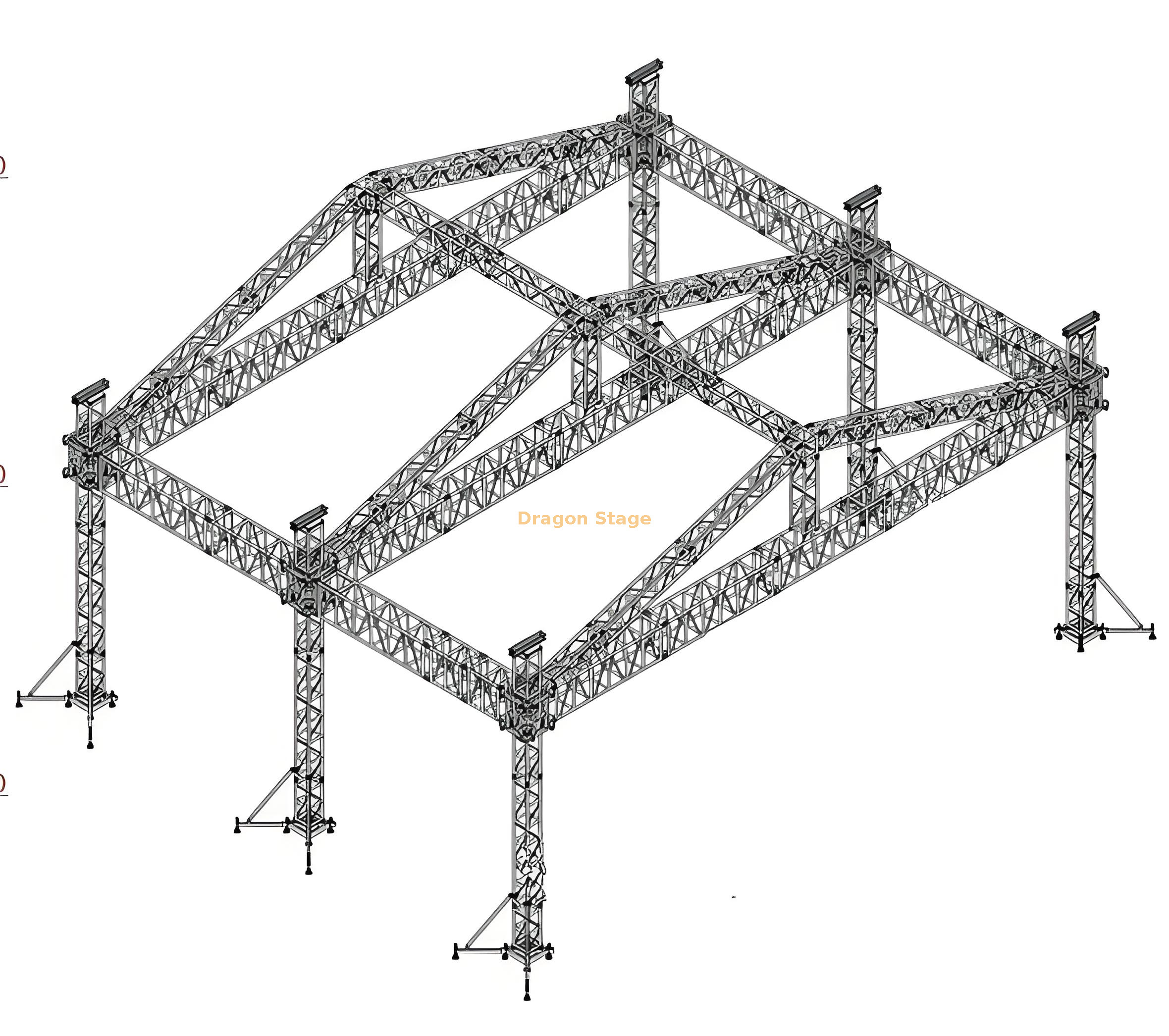

这款 20m（宽）x 18m（深）x 8m（高）重型铝制屋顶桁架系统 是需要最大规模、高度和可靠性的大型户外活动的制作公司的首选。该结构旨在满足现代音乐会、电子音乐节和企业展示的巨大负载需求，保证为表演者和技术设备等提供稳健、安全的架空环境。
该系统专为实现卓越的结构完整性而设计，采用高级组件：
整体尺寸（宽 x 深 x 高）： 20 米 x 18 米 x 8 米 （提供 360 平方米的屋顶覆盖范围和令人印象深刻的高度间隙）。
材质： 高强度铝合金（通常为 6082-T6 ，确保高承载能力，同时保持可运输性）。
主梁桁架： CS500x600方桁架 （主管50mm x 3.0mm），用于最大水平跨度支撑。
支柱/支撑桁架： CS389x389方形桁架 （主管50mm x 3.0mm），提供坚实的垂直稳定性。
连接类型： 插口连接 （销锥接头），可实现快速、无螺栓组装和拆卸。
屋顶雨棚： 高密度防水 PVC 材料（可定制颜色，面积约525.76平方米）。
集成地面支撑塔系统： 该结构围绕重型 框架塔 设置构建，包括 套管, 钢底座和强大的 手动葫芦（2 吨） 。该系统可以安全、受控且高效地提升大型屋顶结构。
卓越的稳定性：该系统由 六个坚固的垂直支柱 支撑 ，并由 24 个长支腿加固，实现了出色的横向稳定性和抗风性，满足户外部署的严格安全标准。
优化的负载能力：主梁 使用 CS500x600 系列确保了悬挂重型负载所需的强度，包括多行阵列扬声器、精致的移动灯具和大面积 LED 视频墙。
模块化和高效的物流： 依靠标准化长度的方形桁架和快速 插口连接， 简化了运输量（总共约 40 立方米），并大大减少了现场设置时间和劳动力成本。
坡屋顶设计（隐含）： 包含特定的斜梁和梯梁组件表明专业的坡屋顶设计，这对于在多变的天气条件下有效的水径流和额外的结构刚度至关重要。
选择该系统可为您的大型制作提供结构合理、视觉主导且运营高效的解决方案。
