铝制可调高度户外活动舞台桁架系统 15x12x8m 6 柱 2 翼

5 0 评价

舞台12.2x10.98m 高度1.2-2m

原价：￥ 65640 - 115756


特征：	桁架系统 15x12x8m 舞台平台
状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

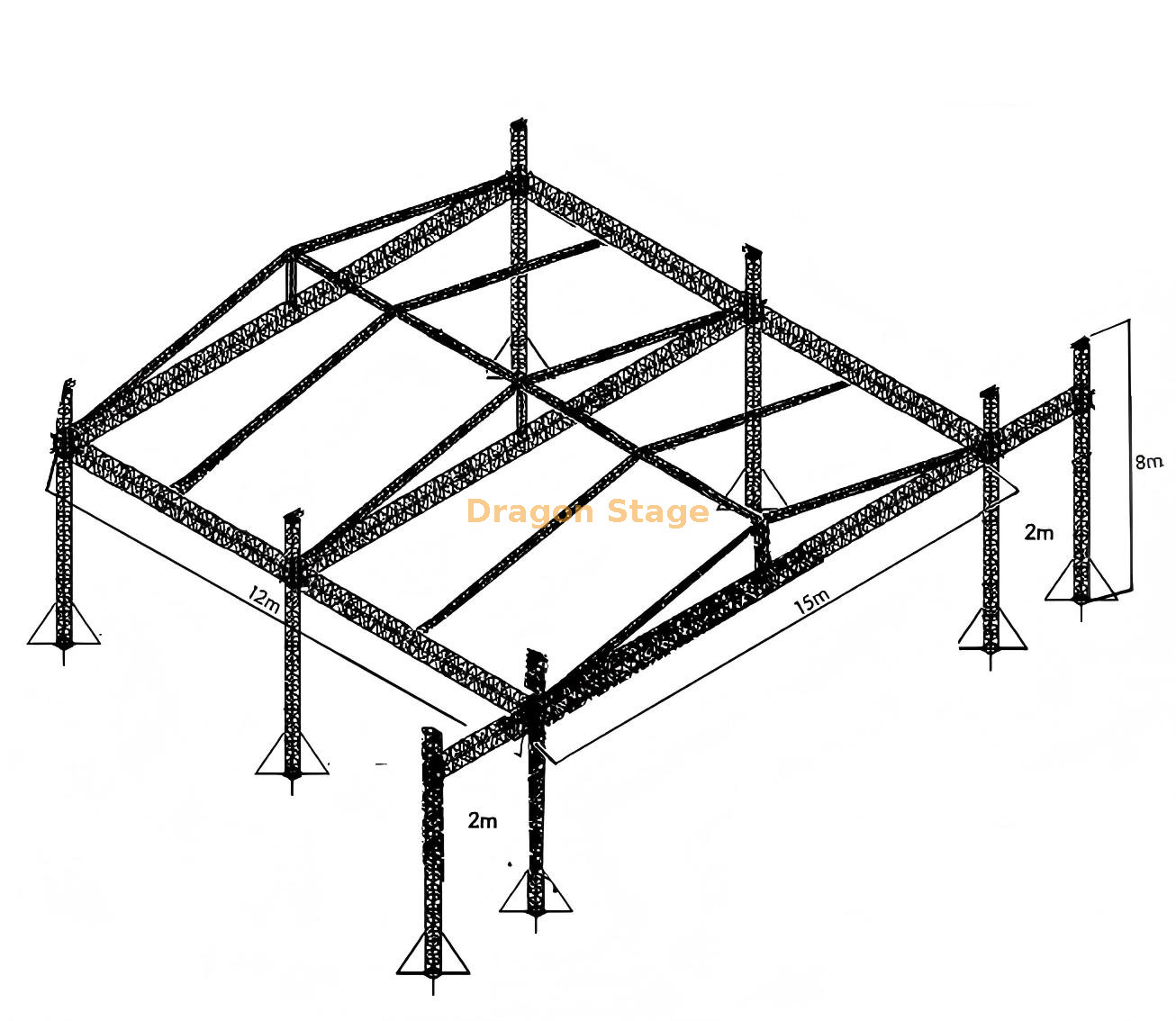

带 PA 翼的铝制舞台桁架系统

包装重量：3050kg

包装量：28cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
15.00 m梁（前线）	3组	3.00 m	50×3.0	CS389×389	15％
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m支柱	6组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	6pcs
框架塔	钉袖块S				6pcs
	钢基s				6pcs
	顶部s				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.50 m	50×3.0	CS289×289	3pcs
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.70 m斜梁	6组	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	6pcs
		2.70 m	50×3.0	CS289×289	6pcs
7.70 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	8pcs
		2.70 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			16pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		293.46	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：2800kg

包装量：18CBM

物品	规格				数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的		45个PC
	122m舞台支架				54个PC
	244m舞台支架				50个PC
	用伸缩管站立				60件
	舞台可调式基础				60件
舞台楼梯	木制浇头	全部的	8	步骤	2个

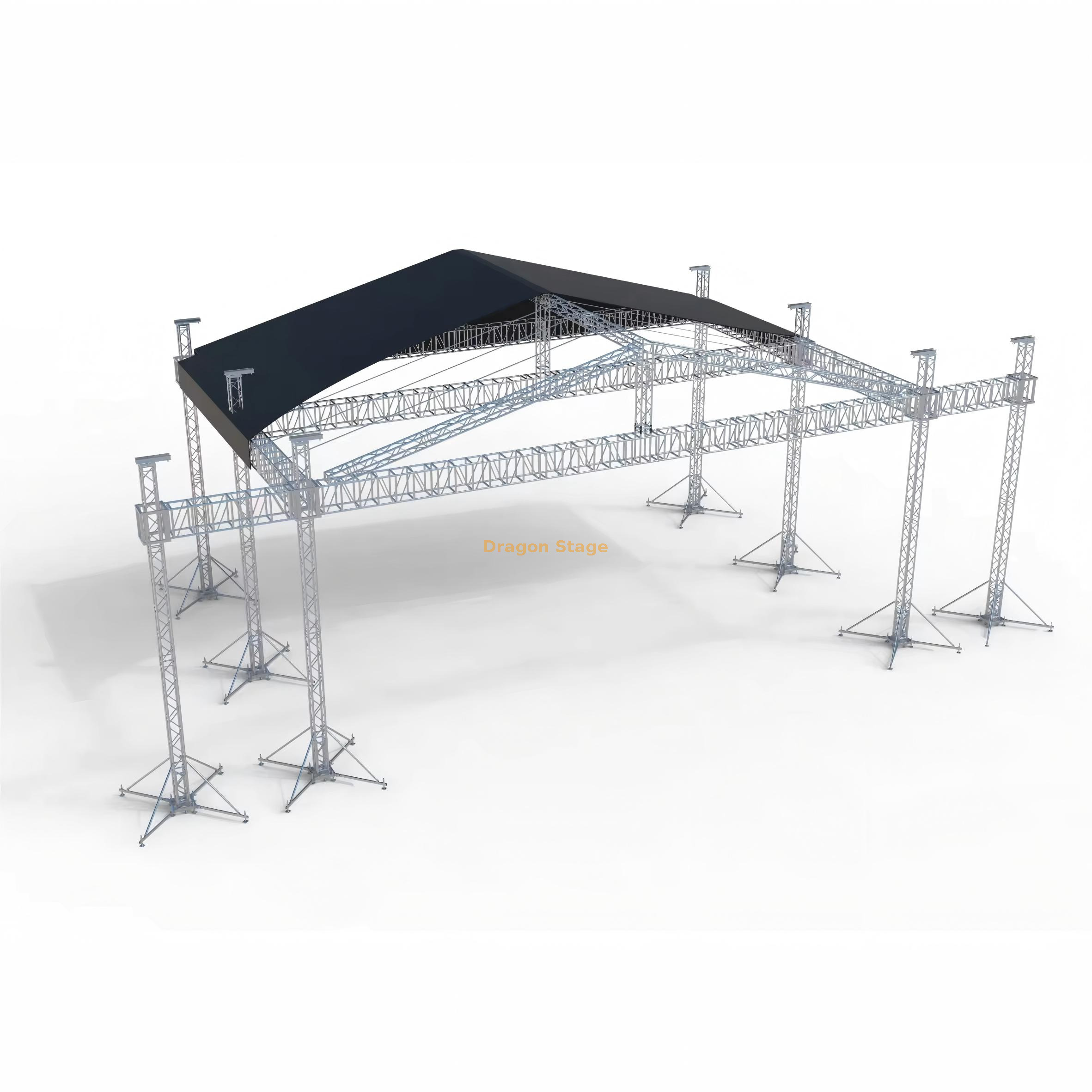

铝制可调高度户外活动舞台桁架系统：15m x 12m x 8m（6 根柱子）

简介：海量覆盖、专业吊装能力

Dragon Stage 铝制可调高度户外活动舞台桁架系统 专为最苛刻的大型音乐会、节日和电视转播活动而设计。该综合套件具有坚固的 15m x 12m x 8m桁架屋顶结构，由 六个主柱支撑，并包括一个宽敞的可调节舞台平台。升级后的 六塔支撑系统 在 15 米的大跨度上提供了出色的负载分布和稳定性，使其成为大型户外制作的首选。

主要特性和组件分解

一、大承载六柱桁架结构

该系统经过精心设计，可在其庞大的占地面积内实现最大的安全性和负载能力：

结构尺寸： 15m 长 x 12m 宽 x 8m 高 （49.2 英尺 x 39.4 英尺 x 26.2 英尺）。
六塔支撑： 利用 六个主要垂直支柱 （而不是标准的四个），该设计显着提高了系统的结构完整性和负载能力，特别是在 15m 跨度上悬挂重型 LED 屏幕和线阵列时.
桁架型材：

主梁： CS389x389 (400mm x 400mm)，带有 50mm x 3.0mm 主管，具有高弯曲强度。
柱子/屋顶： CS289x289 (300mm x 300mm)，提供高效的垂直支撑。

集成机翼： 包括的最佳放置至关重要。 两个独立的机翼结构，配有自己的支柱、底座和升降机。这些对于 远离主屋顶线的 PA 扬声器（线阵列）
提升和稳定： 共有 8 套 2 吨手动葫芦 (BA05) 和令人印象深刻的 24 个长支腿， 可在强风条件下实现最高稳定性。

二.可调高度活动舞台

所包含的舞台旨在满足不同观众的视线要求：

舞台占地面积： 12.2m x 10.98m （约 40 英尺 x 36 英尺） 的大型表演区域。
可调节高度： 舞台系统可在 1.2m 至 2m（4 英尺至 6.5 英尺）范围内灵活调节高度，适用于音乐会和分层演示活动。
甲板材料： 采用 45 块 耐用的 4x8 英尺（1.22 米 x 2.44 米）木制舞台顶部，配有必要的支撑和支撑，以实现最大高度。

三．系统物流

成分	描述	后勤	主要特点
屋顶桁架	6 柱，A 形框架，带翼	3050 公斤/28 立方米	跨度15m，高度8m
舞台平台	40 英尺 x 36 英尺，木甲板	2800 公斤/18 立方米	可调高度（1.2m - 2m）
天篷	PVC、蓝色或定制颜色	293.46 平方米	全面保护屋顶网格
起重装置	8 x BA05 手动葫芦 (2T)	包括	同时举升能力
