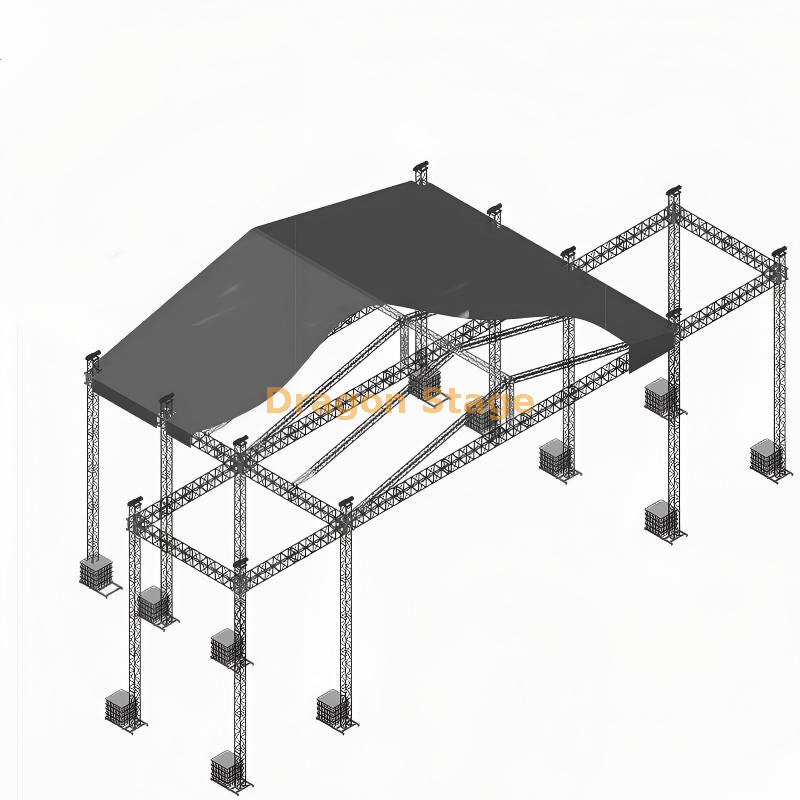

什么是21x18x12m大型铝制马鞍屋顶舞台桁架带6m音频侧翼？它是一款坚固耐用的铝制鞍形屋顶桁架系统，专为大型户外音乐会和节日而设计。 12m高的21m×18m主屋顶提供了宽敞的表演空间，而集成的6m音频侧翼确保了线阵列扬声器强大且平衡的声音分布。
为什么选择这种大型马鞍形屋顶桁架？
✅ 12m 高的 21m × 18m 覆盖范围 ✅ 重型铝合金结构 ✅ 延伸 6m 音频侧翼，用于线阵列支撑 ✅ 马鞍形屋顶设计，增强稳定性和排水性 ✅ 大型 户外音乐会 和节日的理想选择
包装重量：8600kg
包装体积：94cbm
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 21.00 m 横梁（前） | 4组 | 3.00 m | 50×4.0 | CS600×760 | 28％ | |||
| 2.00 m | 50×4.0 | CS600×760 | 0pcs | |||||
| 1.00 m | 50×4.0 | CS600×760 | 0pcs | |||||
| 18.00 m梁（侧） | 3组 | 3.00 m | 50×4.0 | CS600×760 | 18pcs | |||
| 2.00 m | 50×4.0 | CS600×760 | 0pcs | |||||
| 1.00 m | 50×4.0 | CS600×760 | 0pcs | |||||
| 11.00 m支柱 | 8组 | 3.00 m | 错误的 | CS450×450 | 24pcs | |||
| 2.00 m | 错误的 | CS450×450 | 8pcs | |||||
| 1.00 m | 错误的 | CS450×450 | 0pcs | |||||
| 梁立方体 | Spigot Cube 600x760 | 0pcs | ||||||
| 框架塔 | 钉袖块 | 8pcs | ||||||
| 钢底座L + 镇流器底座 | 8pcs | |||||||
| 顶部L。 | 8pcs | |||||||
| 1.龙台品牌，载重：2000kg， 2.链条长度：25m， 3.起升 速度：4m/min， 4.380V-3phrase-50HZ ，5.双制动器 6.G100载重链条，满足8:1/10:1安全系数。 7. 带0.5M 4Pin-16A欧规插头 8. 防水：IP54 | 8pcs | |||||||
| 1 Control 8pcs，带有手柄外壳 | 2个 | |||||||
| SPIGOT铰链部分，高度1M | 8pcs | |||||||
| 纤维吊带，BA04,2吨3m | 8pcs | |||||||
| 长距离的 | 32％ | |||||||
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 屋顶支柱 | 4组 | 2.10米 | 50×3.0 | CS289×289 | 4pcs | |||
| 18.00 m顶梁 | 1套 | 3.00 m | 50×3.0 | CS289×289 | 6pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 1.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 10.70 m 斜梁 | 8组 | 3.00 m | 50×3.0 | CS289×289 | 16pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 8pcs | |||||
| 2.70 m | 50×3.0 | CS289×289 | 8pcs | |||||
| 10.70 m 梯架 | 12套 | 3.00 m | 50×3.0 | CL30,289*50 | 24pcs | |||
| 2.00 m | 50×3.0 | CL30,289*50 | 12％ | |||||
| 2.70 m | 50×3.0 | CL30,289*50 | 12％ | |||||
| 屋顶组件 | 屋顶康纳4种方法，用于屋顶梁桁架 | CS289×289 | 2个 | |||||
| 屋顶康纳5种方法，用于屋顶梁桁架 | CS289×289 | 2个 | ||||||
| 将板与夹具连接 | 4pcs | |||||||
| 单夹 | 24pcs | |||||||
| 双夹具 | 16pcs | |||||||
| 屋顶冠层材料：PVC，蓝色或定制。 | 551.46 | 1pcs | ||||||
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 9.00 m 翼梁 | 4组 | 3.00 m | 50×4.0 | CS520×760 | 12％ | |||
| 2.00 m | 50×4.0 | CS520×760 | 0pcs | |||||
| 1.00 m | 50×4.0 | CS520×760 | 0pcs | |||||
| 11.00 m翅膀支柱 | 4组 | 3.00 m | 错误的 | CS450×450 | 12％ | |||
| 2.00 m | 错误的 | CS450×450 | 4pcs | |||||
| 1.00 m | 错误的 | CS450×450 | 0pcs | |||||
| 翅膀塔 | 钉袖块 | 4pcs | ||||||
| 钢底座L + 镇流器底座 | 4pcs | |||||||
| 顶部L。 | 4pcs | |||||||
| 1.龙台品牌，载重：2000kg， 2.链条长度：25m， 3.起升 速度：4m/min， 4.380V-3phrase-50HZ ，5.双制动器 6.G100载重链条，满足8:1/10:1安全系数。 7. 带0.5M 4Pin-16A欧规插头 8. 防水：IP54 | 4pcs | |||||||
| SPIGOT铰链部分，高度1M | 4pcs | |||||||
| 纤维吊带，BA04,2吨3m | 4pcs | |||||||
| 长距离的 | 16pcs | |||||||
| 桁架配件 | 圆锥形耦合器和Safrty夹和PIN | 整个 设置 | ||||||
庞大的占地面积：21m 长和 18m 深的广阔空间提供了广阔的表演区域，而 12m 的高度则允许复杂的垂直照明和场景设计。
集成音频/视频翼：具有两个专用的 6m 宽侧翼（PA 翼），非常适合悬挂重型 线阵列扬声器系统 或安装大型 LED 视频墙.
卓越的负载能力：该桁架由高级铝合金制成，可支撑整个跨度的巨大重量负载，确保复杂索具的安全。
马鞍 屋顶工程：符合空气动力学的弧形屋顶可最大限度地减少风阻并确保有效的水径流，使其成为不可预测的户外环境的可靠选择。
专业镇流器系统：采用 加固底板 和塔架支撑设计，确保 12m 高度的结构完整性。
主舞台尺寸：21m（长）x 18m（深）
总高度：12米
延伸翼：2 x 6m 宽（总额外宽度 12m）
材质：高强度铝合金（6061-T6或类似）
功能：非常适合音乐节、大型音乐会和 体育场活动.
常见问题解答
1. 该马鞍形屋顶桁架系统的具体尺寸是多少？主屋顶尺寸为21m×18m，高度为12m，两侧各有6m音频侧翼，以实现最佳的线阵列扬声器支持和声音覆盖。
2、这种铝制马鞍形屋架适合大型户外音乐会吗？是的。其重型铝合金结构和马鞍形车顶设计提供了出色的稳定性和耐候性，使其成为重大节日和音乐会的理想选择。了解更多信息，请 参阅如何为户外活动选择铝桁架（安全和负载指南）.
3. 组装这个大型音乐会屋顶桁架需要多长时间？凭借其模块化设计，专业人员可以高效完成组装。有关实际安装步骤，请查看 如何安装重型音乐会屋顶舞台.
