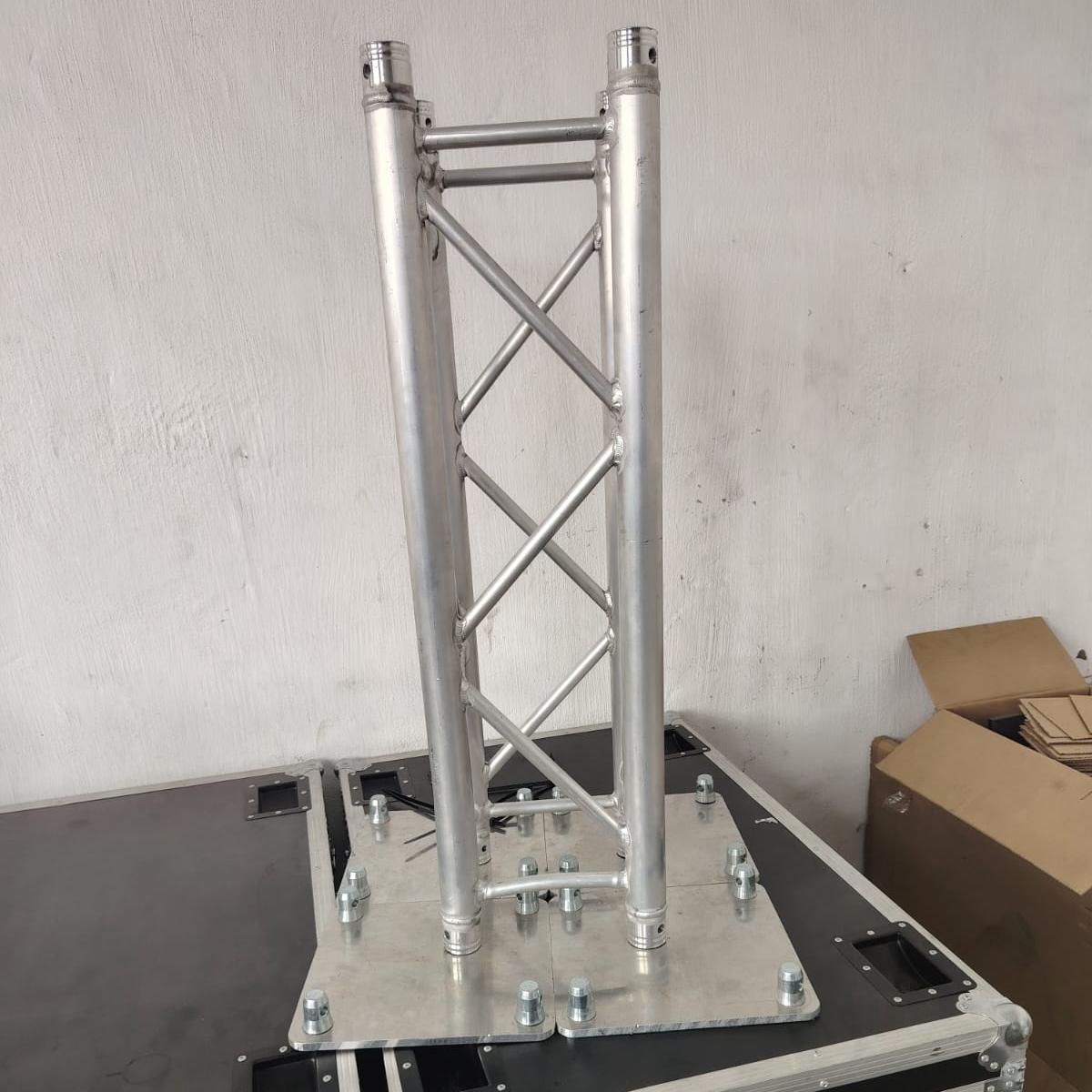

带手柄的DragonStage 铝制插口桁架底板 是一款模块化桁架配件，专为兼容的铝制插口桁架系统而设计。

该产品有五种板材尺寸可供选择：

300×300mm、400×400mm、500×500mm、600×600mm、800×800mm。

所有列出的版本都使用 8 毫米厚的铝板，而板的重量随着所选尺寸的增加而增加。

底座可与所需的 半锥形连接器、连接器引脚和 R 形夹一起提供，从而允许兼容的垂直套管桁架部分直接连接到板。

对于其他铝桁架产品，请参阅我们的 铝桁架 系列。使用锥形套管系统的客户还可以浏览 标准套管桁架.

半圆锥形连接器系统

底板设计用于兼容的铝制 插口桁架连接系统.

连接包可以包括：

• 半锥形连接器

• 连接器引脚

• R型夹子

这些组件允许兼容桁架部分的底端使用桁架系统中其他地方使用的相同基本锥形连接原理连接到基板。

有关其他连接器硬件、备件和桁架配件，请参阅我们的 桁架配件 和 典型桁架系统配件.

适用于不同桁架设置的五种板尺寸

与提供一种通用底座相比，五种可用尺寸为买家提供了更大的灵活性。

较小的板可能适合以下情况：

• 安装占地面积有限，

• 需要一个紧凑的桁架柱，

• 或者整个装配体比较小。

较大的板提供更大的物理占地面积和额外的板质量，这对于较大的独立式桁架布置可能是优选的。

然而，不应仅根据板尺寸来选择正确的板。

还应考虑完整的桁架尺寸、高度、设备、安装方法和工程条件。

典型应用

这些铝基板可与兼容的插口桁架一起使用，用于以下应用：

• 垂直桁架柱

• 照明桁架柱

• DJ 桁架设置

• 展览展示

• 活动入口结构

• 装饰桁架装置

• 小型龙门结构

• 临时展示系统

• 桁架图腾

确切的应用取决于所选的板尺寸和完整的桁架配置。

订购前的兼容性

桁架底板的一个重要点是 板尺寸和桁架兼容性不是一回事.

例如，订购 500×500mm 的板本身并不能确定可以在其上安装哪种桁架模型。

生产或发货前，请确认：

• 桁架外部尺寸

• 桁架模型

• 主管间距

• 连接器类型

• 半圆锥形连接器间距

• 所需底板尺寸

• 所需数量

如果底板将与其他供应商的现有桁架一起使用，建议发送照片和连接器测量值。

然后，DragonStage 可以检查连接器排列是否与您现有的系统相匹配。

主要规格

如何选择合适的尺寸

对于现有的桁架系统，第一步是确认 连接器兼容性.

之后，可以根据实际安装要求选择板材尺寸。

有用的报价请求应包括：

桁架型号+桁架尺寸+所需板材尺寸+安装照片或图纸+数量

这比仅根据板的外部尺寸订购更可靠。

重要技术说明

已确认的产品信息包括：

• 铝结构

• 8mm板厚

• 五种板材尺寸

• 列出的板材重量

• 一体式手柄

• 半锥形连接器兼容性

• 销钉和 R 形夹

现有信息并未 证实 ：

• 最大允许桁架高度

• 最大垂直载荷

• 最大倾覆力矩

• 镇流器要求

• 室外抗风能力

• 锚固要求

• 结构认证

• 与每个插口桁架制造商兼容

这些要求取决于完整的桁架结构和实际安装条件。

常问问题

有哪些尺寸可供选择？

底板尺寸有 300×300mm、400×400mm、500×500mm、600×600mm、800×800mm.

所有尺寸的厚度都相同吗？

是的。列出的配置使用 8毫米厚的铝板.

盘子的重量是多少？

重量范围从 300×300mm版本约1.98kg到800×800mm版本约14.08kg.

底板有把手吗？

是的。产品设有提手设计，携带、定位更加方便。

是否包含锥形连接器？

产品配置包括兼容的 半锥形连接器以及引脚和 R 形夹。确切的连接器布局应根据所使用的桁架来确认。

该底板可以与任何插口桁架一起使用吗？

不是自动的。订购前应确认连接器间距和连接尺寸。

我应该选择哪种板材尺寸？

请提供您的桁架模型、桁架尺寸、预期结构和首选占地面积。 DragonStage 然后可以确认适当的兼容配置。

我可以单独订购替换插脚、夹子或连接器吗？

是的。 DragonStage 为兼容系统提供相关的 桁架配件。
