环锁阶段荷载计算不仅仅是检查甲板荷载能力。完整的计算应考虑舞台甲板、甲板支撑方法、水平横梁、对角支撑、垂直柱、底座千斤顶、地面状况和安全系数。
加载路径为:
舞台负载→甲板面板→叉或横梁支撑→环锁结构→垂直柱→底座千斤顶→地面。
为了安全的环锁舞台系统,设计者必须确认甲板容量和支撑环锁结构的能力。
环锁舞台荷载计算是检查钢环锁舞台系统是否能够安全支撑表演者、设备、LED 屏幕、扬声器、布景、家具、临时结构和动态活动荷载的过程。
它不同于简单的舞台甲板评级。
甲板可能具有足够的表面负载能力,但如果出现以下情况,整个舞台系统仍然不安全:
支撑布置不足
底座插孔没有得到适当的支撑
地面松软或不平坦
负载集中在一个区域
甲板支撑方式不合适
结构太高且无横向稳定性
有关系统背景,请阅读环形平台系统说明和 带叉支撑平台和横梁支撑平台的环形钢平台系统.
环锁级通过连续负载转移来工作。
负载首先作用在舞台甲板上。然后,甲板将负载转移到叉支撑或横梁支撑上。支撑系统将载荷转移到钢制水平和垂直构件上。最后,垂直柱和底座千斤顶将负载转移到地面。
如果该负载路径的任何部分薄弱、未对准或连接不正确,则平台的实际安全性将会降低。
舞台负载
→舞台甲板
→甲板支撑系统
→水平横梁/横梁
→立柱
→底座千斤顶
→地面
关键原理很简单:
只有当负载能够从甲板连续移动到地面而没有弱点时,环锁平台才是安全的。
静载是舞台系统的自重,包括:
舞台甲板
钢柱
水平分类账
斜括号
铝支撑梁
楼梯
护栏
踢脚线
附属舞台配件
恒荷载始终存在,并且必须包含在总结构荷载中。
活荷载来自舞台上的人和可移动物品,例如:
表演者
全体人员
观众访问(如果允许)
家具
仪器
道具
临时装饰
移动设备
活荷载通常是舞台平台计算中最重要的部分。
有关更广泛的舞台荷载原则,请参阅 舞台平台荷载计算:方法、因素和结构安全原则.
集中荷载是指在小面积上施加重荷载。
示例包括:
钢琴
鼓立管
扬声器堆栈
LED屏底座
机械
相机平台
重装修结构
这种类型的负载比均匀分布的负载更危险,因为它可能会使一层甲板、一个支撑点或一根垂直柱超载。
动态负载来自运动、振动、跳跃、设备移动或表演活动。
例如:
舞者跳跃
表演者奔跑
音响设备的振动
设置过程中滚动箱
在舞台上提升或移动设备
阶段在静态负载下可能看起来安全,但在动态事件条件下表现不同。
环形钢平台可以使用不同的甲板支撑方法。支撑方法直接影响负载传递和平台行为。
在叉支撑的甲板系统中,甲板直接放置在连接到垂直柱的叉头上。
加载路径为:
甲板→货叉支撑→立柱
该方法简单、高效。适用于许多临时活动舞台。
但计算时应注意:
甲板角支撑
货叉对齐
柱间距
甲板间锁定
对角支撑
各个帖子的本地负载
当结构安装正确并且甲板面板正确锁定或固定时,叉支撑甲板可以安全工作。
在梁支撑甲板系统中,铝支撑梁安装在环锁柱之间,甲板位于梁上。
加载路径为:
甲板→铝梁→环锁柱
此方法提供更好的负载分布和甲板对齐。
计算应检查:
梁跨度
光束偏转
梁连接强度
梁上的甲板轴承
后负载
支撑布局
基础支撑条件
梁支撑甲板系统通常更适合专业活动舞台、较大平台、重复租赁使用以及需要更好舞台表面刚性的项目。
对于实际的阶段规划,第一步是估计总设计负荷。
舞台面积=长×宽
例子:
10m × 8m 环形锁台具有:
10 × 8 = 80 平方米
设计负荷取决于项目类型。
典型的考虑因素包括:
表演舞台
公共接入平台
设备平台
LED 或扬声器支撑区域
设备集中的临时建筑
不要对所有阶段项目使用同一个数字。负载要求应符合实际使用情况。
总均匀荷载 = 舞台面积 × 每平方米设计荷载
例子:
如果舞台面积为80平方米,设计荷载为750公斤/平方米:
80 × 750 = 60,000 公斤
这并不意味着每个项目都应该将整个阶段加载到这个数字。即结构应按设计荷载要求进行校核。
估计总负载后,必须在系统中分配负载。
您需要检查:
每层载重
每个支撑点的负载
每个立柱的负载
每个底座千斤顶的负载
底板下的承载条件
这就是许多不安全设计发生的地方。如果某一局部区域超载,那么高的总额定载荷是没有意义的。
随着舞台高度的增加,横向稳定性变得更加重要。
您必须检查:
对角支撑数量
支撑方向
立柱自由高度
平台摇摆
底宽
护栏和楼梯附件
户外风吹
具有相同甲板尺寸的低舞台和高舞台的行为并不相同。
项目情况:
舞台尺寸:12m×6m
舞台面积:72平方米
所需设计荷载:750 kg/m²
甲板支撑:梁支撑甲板
用途:户外活动舞台
12 × 6 = 72 平方米
72 × 750 = 54,000 公斤
这个数字只是第一个估计。系统还需要检查:
甲板容量
梁跨度和偏转
垂直柱间距
对角支撑
底座插孔支撑
地面承载力状况
设备负荷集中
风和室外条件
最终设计不应仅依赖于总平方米荷载。应确认从甲板到地面的每条载荷路径是否可接受。
甲板只是系统的一部分。支撑结构、柱子、支架、底座千斤顶和地面条件同样重要。
额定均匀负载的平台在重的集中物体下可能仍然不安全。
示例包括:
重型LED屏底座
钢琴
扬声器堆栈
机械
相机塔
应单独检查这些负载。
叉支撑甲板和横梁支撑甲板以不同方式传递载荷。
前叉支持更直接。梁支撑通过梁分布载荷。
计算方法应反映这种差异。
即使舞台结构坚固,脆弱的地面也可能导致沉降、倾斜或不稳定。
查看:
土壤状况
地板水平度
底板尺寸
每个底座千斤顶的负载
需要木垫或钢板
更高的阶段需要更多地关注横向支撑和稳定性。
平台越高,支撑布局就越重要。
计算点 | 货叉支撑甲板 | 梁支撑甲板 |
|---|---|---|
负载转移 | 更直接发帖 | 通过光束分布 |
甲板支撑 | 主要支撑点 | 持续支撑线 |
安装 | 快点 | 更多组件 |
偏转控制 | 取决于甲板和支撑间距 | 更好的基于光束的控制 |
最佳使用 | 中型临时活动 | 专业和重型平台 |
计算重点 | 后负载和甲板支撑点 | 梁跨度、挠度、后荷载 |
此比较仅用于负载规划。如果在所需的负载限制内正确设计、安装和使用,这两种系统都是安全的。
负载计算应包括安全裕度。在实际项目中,临时阶段面临着不确定的情况:
地面不平坦
安装公差
动态运动
天气
设备变更
船员行为
反复组装和拆卸
因此,环锁级不应设计为在其理论最大极限下工作。
更安全的方法是选择具有合理储备能力的结构。
对于更广泛的安全规划,请阅读 安全标准和工程限制 以及 常见的舞台安全问题以及如何避免它们.
在以下情况下,建议进行专业结构审查:
舞台高度高
舞台面积大
重型设备被放置在舞台上
附有LED屏幕或线阵系统
舞台在户外使用
地面状况不确定
涉及公共访问
需要当地批准或检查
对于复杂的事件系统,环锁阶段应作为完整临时结构的一部分进行审查,而不是作为简单的产品组装。
从舞台面积、每平方米设计荷载、甲板支撑方法、垂直柱间距、支撑布局、底座千斤顶支撑和地面条件开始。然后检查从甲板到地面的负载路径是否安全。
不。甲板容量只是一部分。完整的系统包括甲板支撑、横梁或叉子、柱子、支架、底座千斤顶和地面轴承。
梁支撑通常可以提供更好的载荷分布,因为甲板载荷是通过支撑梁传递的。叉支撑更简单、更快速,但负载转移更直接到支撑点。
最大的风险是忽视集中载荷、支撑或地面条件。即使甲板额定载荷看起来很高,这些问题也会使舞台变得不安全。
可以,但系统应根据舞台尺寸、高度、负载要求、设备位置、支撑布局和地面条件进行设计。
如果您需要用于活动、音乐会、展览或临时平台的环形舞台,请将您的舞台尺寸、高度、甲板类型、设备布局和负载要求发送给我们。 Dragon Stage可以帮助您回顾甲板支撑方法并提供实用的环形舞台配置。
适用于户外活动的 7m 铝制 H 框架线阵列扬声器支撑塔
9m 模块化铝制 H 型框架扬声器支撑塔,带轮子和支腿
DragonStage 9m 模块化铝制 H 型框架塔,配有 2m 长的支撑 H 型框架部分、水平连接管、四个支腿、可调节底座和带可调节支腿的 6 英寸脚轮。设计为可定制的移动底座支撑塔配置,适用于音乐会音响和活动制作应用。扬声器悬挂、塔稳定性和移动程序需要针对特定项目进行验证。

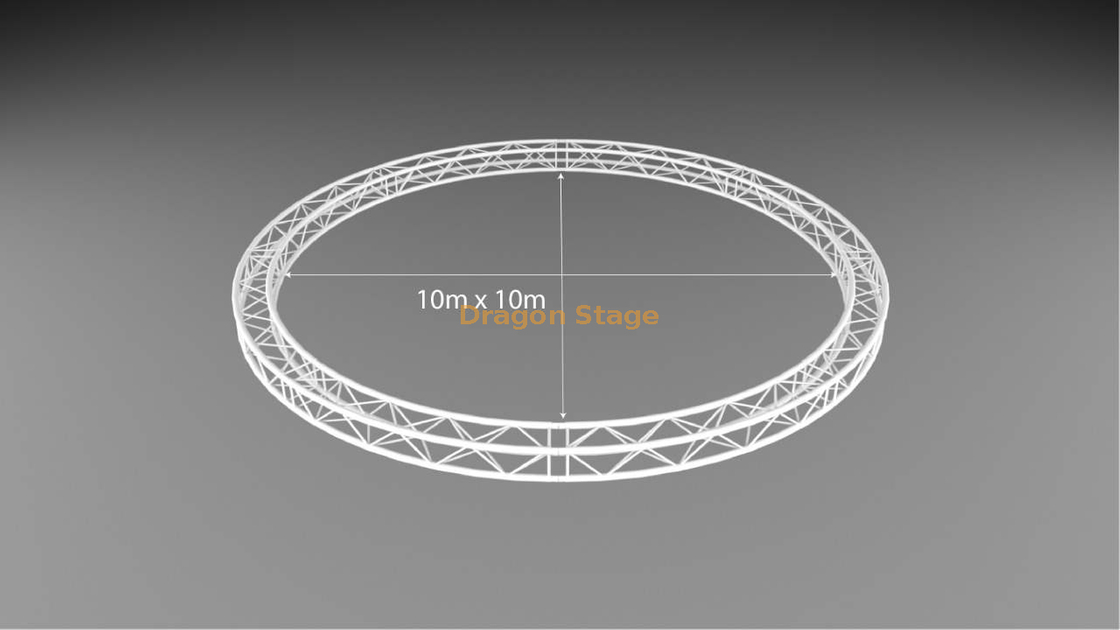

DragonStage 10m 圆形铝制照明桁架系统由 12 个弧形桁架部分组装而成,每个部分都有 30° 的弧度。该模块化环形桁架具有 389×389mm 方形桁架横截面、50×3mm 主管和插口连接配件,专为教堂照明布局、礼拜场所、音乐会、展览和室内活动制作而设计。应根据项目确定标称直径和最终悬挂布置。
