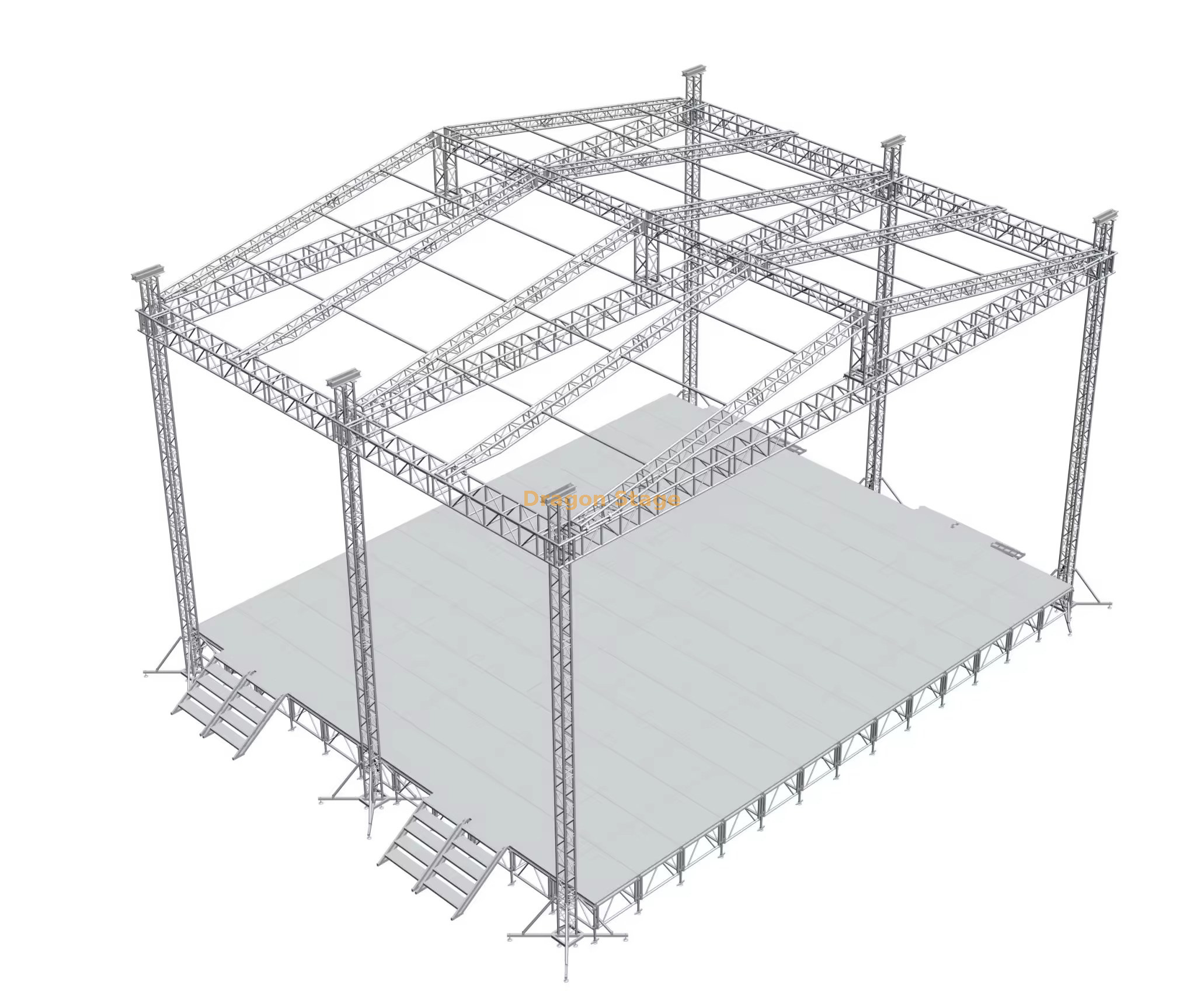

铝制活动音乐会和节日屋顶桁架舞台系统 40x16x8m

5 0 评价

A框架屋架总尺寸为长40m，宽16m，高8m，我们建议有6根柱子，主梁和柱子为390mm或400mm的插口桁架。

舞台平台尺寸为39.04x14.64m，高度1.2-2m，有2级楼梯。每个舞台面板尺寸为 1.22x2.44m。

原价：￥ 214536 - 252830


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：5000kg

包装体积：36cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
40.00 m 横梁（前）	3组	3.00 m	50×3.0	CS389×389	39件
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	3pcs
16.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	10pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
7.00 m支柱	6组	3.00 m	50×3.0	CS389×389	12％
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	6pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				6pcs
	钢基s				6pcs
	顶部s				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	4.00 m	50×3.0	CS289×289	3pcs
16.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	5pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
20.20 m 斜梁	6组	3.00 m	50×3.0	CS289×289	36pcs
		2.00 m	50×3.0	CS289×289	0pcs
		2.20 m	50×3.0	CS289×289	6pcs
20.20 m 梯架	12套	3.00 m	50×3.0	CL30,289*50	72颗
		2.00 m	50×3.0	CL30,289*50	0pcs
		2.20 m	50×3.0	CL30,289*50	12％
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			24pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		992.16	1pcs

包装重量：11100kg

包装体积：73cbm

物品	规格				数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的		192 件
	122m舞台支架				204个PC
	244m舞台支架				208 件
	用伸缩管站立				221 件
	舞台可调式基础				221 件
舞台楼梯	木制浇头	全部的	8	步骤	2个

铝制活动音乐会和节日屋顶桁架舞台系统是活动制作行业的游戏规则改变者。它采用铝材、多功能性、稳定性和视觉吸引力，使其成为音乐会和节日的绝佳选择。活动组织者可以依靠该系统创造难忘的体验，同时优先考虑安全和效率。

专业 40x16x8m 铝制音乐会屋顶桁架舞台系统

1。简介

举办大型节日和全球巡演需要一个能够在巨大规模与精密工程之间取得平衡的结构基础。 DragonStage 40x16x8m 铝制活动屋顶桁架舞台系统 是专业级解决方案，旨在满足大规模户外制作的需求。该系统长40米，高8米，为世界级艺术家和大型技术团队提供了大容量的表演环境。对于活动承办商来说，这个 大型节日舞台系统 不仅仅是设备，更是设备。它是一项关键任务资产，可确保结构安全，同时容纳重型照明设备、广阔的 LED 墙和复杂的音频线阵列。

2. 行业挑战及技术解决方案

超宽舞台施工的主要挑战是在不影响安全性或组装速度的情况下保持 40 米跨度的结构刚性。在这种规模下，风荷载和垂直偏转是 临时室外舞台结构的重大工程障碍.

DragonStage 通过先进的材料选择和结构设计解决了这些挑战。通过采用高强度 6061-T6 铝合金，我们提供的框架比钢轻得多，但能够支撑大量分布式负载。该系统采用多柱支撑设计（套筒座和塔式系统），可将重量均匀分布在 16m 深度上。这种模块化性允许 快速组装音乐会舞台， 尽管其占地面积较大，从而显着减少了 40 米建造通常所需的工时。此外，我们的设计符合全球安全标准，确保每个螺栓和焊缝都满足国际巡演的严格要求（来源： https: //www.dragontruss.com/TUV-Report-dc249965.html ）。

3. 主要特点和运营优势

40x16x8米的节日舞台被设计为技术总监和装备团队的高性能工作空间。

高负载模块化桁架框架

该系统的支柱是重型铝制方形桁架。 40m 的跨度旨在实现最大的多功能性，为照明设计师提供清晰的视线和广阔的创意可能性。的模块化特性 专业活动舞台甲板 确保尽管系统庞大，但仍可在标准集装箱中运输，从而降低总体物流成本。高精度插口或螺栓连接保证无缝配合，这对于在动态性能负载下保持结构完整性至关重要（来源： https: //www.dragontruss.com/Aluminum-Truss-pl3962133.html ）。

全天候防护与安全一体化

户外节日受到自然因素的影响。该系统包括一个重型阻燃 PVC 顶篷，可为表演者提供全面的 防风雨舞台保护 和价值数百万美元的技术装备。 8 米的高度针对长投射照明进行了优化，并为复杂的舞台布景提供了充足的空间。为了确保安全，该系统集成了专门的起重组件，包括电动葫芦和套筒块，这对于重型设备的安全悬挂至关重要，这是领先行业安全组织倡导的标准做法（来源： https: //www.plasa.org ）。

4. 舞台专业人士实用常见问题解答

问题	回答
问：40m跨度的最大承载能力是多少？	负载能力是根据所使用的具体桁架型材计算的。我们的 TUV 认证报告中提供了详细的负载表。
问：这个系统可以针对较小的活动进行调整吗？	是的。如果不需要完整的 40m 跨度，模块化 6061-T6 铝桁架组件允许将系统重新配置为更小的尺寸。
问：系统如何应对高风速？	该系统包括专门的支腿、钢底座和压载物要求，旨在满足当地室外结构的风荷载法规。
问：包括什么类型的舞台装饰？	我们通常提供带有铝框架的防滑、防水木质顶板，确保稳定且专业的性能表面。

5.强烈的号召性用语（CTA）

确保您的下一个世界级节日建立在安全和卓越工程的基础上。相信能够大规模提供耐用性和技术支持的制造商。

请联系 DragonStage 的工程团队获取您的定制桁架解决方案，并下载您下一个项目的完整技术规格。
