400 毫米螺栓桁架拱形屋顶桁架适用于音乐会舞台三角屋顶户外桁架系统 10x8x8m 带 2 个翼 - 4m

5 0 评价

每个翼长 4m，用于扬声器线阵列

原价：￥ 75856


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：2000kg

包装量：20cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
10.00 m梁（前线）	2套	3.00 m	50×3.0	BS400×400	6pcs
		2.00 m	50×3.0	BS400×400	0pcs
		1.00 m	50×3.0	BS400×400	2个
8.00 m梁（侧）	2套	3.00 m	50×3.0	BS400×400	4pcs
		2.00 m	50×3.0	BS400×400	2个
		1.00 m	50×3.0	BS400×400	0pcs
7.00 m支柱	4组	3.00 m	50×3.0	BS400×400	8pcs
		2.00 m	50×3.0	BS400×400	0pcs
		1.00 m	50×3.0	BS400×400	4pcs
梁立方体	立方体400x400				0pcs
框架塔	螺栓桁架袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.00 m	50×3.0	BS400×400	2个
8.00 m顶梁	1套	3.00 m	50×3.0	BS400×400	2个
		2.00 m	50×3.0	BS400×400	1pcs
		1.00 m	50×3.0	BS400×400	0pcs
5.20 m斜梁	4组	3.00 m	50×3.0	BS400×400	4pcs
		2.00 m	50×3.0	BS400×400	0pcs
		2.20 m	50×3.0	BS400×400	4pcs
5.20 m梯子桁架	6组	3.00 m	50×3.0	BL30,300*50	6pcs
		2.00 m	50×3.0	BL30,300*50	0pcs
		2.20 m	50×3.0	BL30,300*50	6pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		BS400×400	2个
		屋顶康纳5种方法，用于屋顶梁桁架		BS400×400	0pcs
		将板与夹具连接			2个
		单夹			12％
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		151.76	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
4.00 m翼梁	2套	3.00 m	50×3.0	BS400×400	0pcs
		2.00 m	50×3.0	BS400×400	4pcs
		1.00 m	50×3.0	BS400×400	0pcs
7.00 m翅膀支柱	2套	3.00 m	50×3.0	BS400×400	4pcs
		2.00 m	50×3.0	BS400×400	0pcs
		1.00 m	50×3.0	BS400×400	2个
翅膀塔	螺栓桁架袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	螺丝铰链部分，高度1m				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

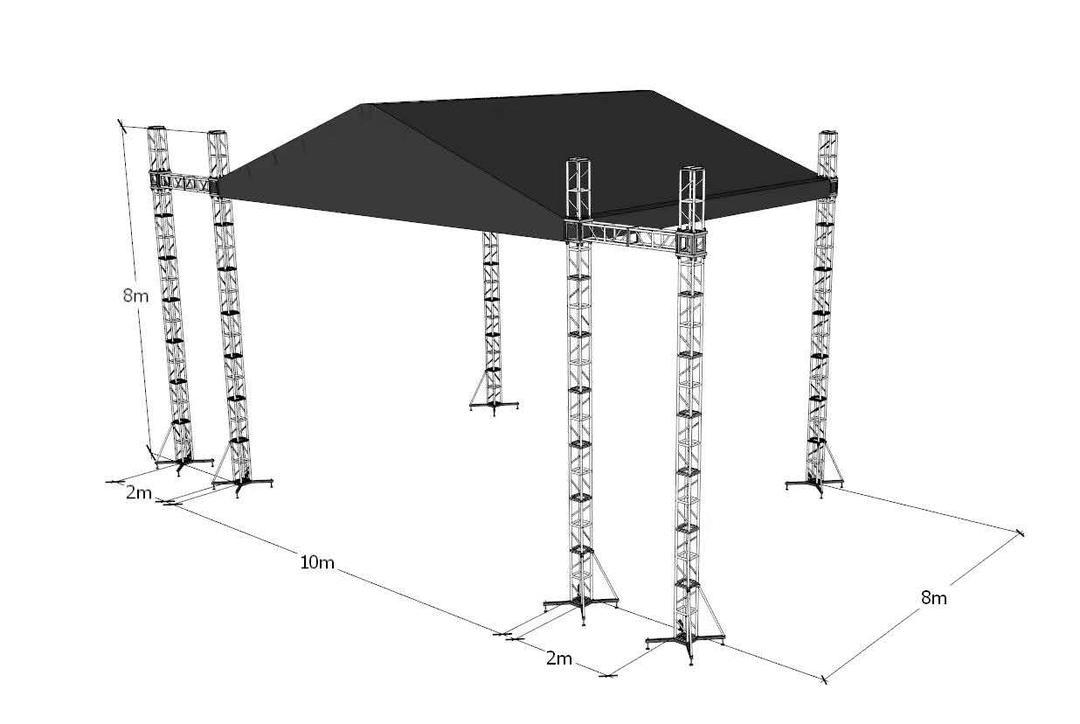

专业 10x8x8m 拱形屋顶螺栓桁架系统，带 4m 音频翼⁴

1。简介

现代节日制作需要优雅的审美和高负荷的表演的结合。 DragonStage 10x8x8m 400mm 螺栓桁架拱形屋顶系统 旨在为中型到大型户外音乐会提供居高临下的效果。该系统具有 10 米的前跨度和集成的 4 米侧翼，总索具宽度为 18 米，为宏伟的灯光设计和广阔的声音投射提供了充足的空间。对于活动承包商来说，这种三角形/拱形屋顶结构提供了经典的“大舞台”外观，同时保持了高保真巡演制作所需的结构刚性。

2. 行业挑战与专业解决方案

户外索具中最重大的挑战之一是将重型音频设备悬挂在主柱外时保持结构平衡。传统系统通常需要复杂的拉线来抵消线阵列的影响。此外，在恶劣天气期间，大型屋顶檐篷上的积水仍然是主要的安全隐患。

DragonStage 通过专门的 重型塔和机翼系统解决了这些问题。通过在主框架和机翼上使用 400x400mm 螺栓桁架，该系统实现了更高的转动惯量，抵抗重型扬声器组的扭矩。拱形三角形屋顶设计确保雨水自然流离舞台中心，保护价值数百万美元的照明和音响设备。包括六个 2 吨手动葫芦（四个用于主屋顶，两个用于机翼）可实现同步“地面支撑”升降，通过最大限度地减少高空作业来确保机组人员的安全（来源： https: //www.dragontruss.com/Aluminum-Truss-pl3962133.html ）。

3. 主要特点和运营优势

10x8x8m 拱形屋顶桁架 是专为需要多功能性的技术总监设计的高性能工作空间。

坚固的 400 毫米螺栓桁架框架

该系统的骨架由优质 400x400mm 方螺栓桁架制成。⁵ 该型材因其在净跨度上卓越的承载能力而在业界得到广泛认可。 50x3.0mm 主管提供了结构完整性，不仅可以支撑屋顶天篷，还可以支撑摇头灯和 LED 背景墙的动态负载。这种模块化确保了该结构对于旅游专业人士来说仍然是可靠的长期资产（来源： https://www.dragontruss.com/Stage-Truss-pl3452133.html ）。

集成 4m 声音投射翼

该系统的突出特点是双 4m 机翼。⁶ 这些翅膀不仅仅是附属物；它们在结构上集成到支柱系统中，有自己的专用塔和套筒块。这使得音频工程师能够将专业线阵列集群悬挂在 8 米的高度，清除舞台上的障碍物，并为观众提供卓越的声学覆盖。此配置对于保持专业视线和高分贝音频质量至关重要（来源： https ://www.dragontruss.com/Speaker-Truss-pl3352133.html ）。

全天候拱形顶篷设计

户外环境的安全至关重要。三角形/拱形屋顶提供陡峭的坡度以实现有效排水。该系统与高张力、阻燃 PVC 顶篷相结合，可承受标准的室外风雨条件。每个焊缝和螺栓孔均符合国际索具标准，并且该系统完全受到 DragonStage 经过 TUV 验证的制造工艺的支持，确保符合全球安全法规（来源： https://www.dragontruss.com/TUV-Report-dc249965.html ）。

4. 舞台专业人士实用常见问题解答

问题	回答
问：套件的总运输重量是多少？	总包装重量约为2000公斤，需要约20立方米的运输体积。
问：4m翼可以用来悬挂LED屏吗？	可以，前提是重量保持在翼塔计算的安全限值内。
问：PVC篷有不同颜色可供选择吗？	蓝色是标准颜色，但我们提供定制的颜色选项和品牌来适应您的节日主题。
问：系统是否包含所需的索具硬件？	是的，包装中包括一整套锥形耦合器、安全夹、销钉和纤维吊索。

5.强烈的号召性用语（CTA）

确保您的下一次大规模生产建立在专业工程和经过认证的安全的基础上。相信 DragonStage 能够提供观众期望的规模。

立即联系 DragonStage 工程团队获取全面的技术报价或下载 10x8x8m 拱形屋顶系统的承重图表。
