音乐会屋顶舞台桁架 13x13x11m

5 0 评价

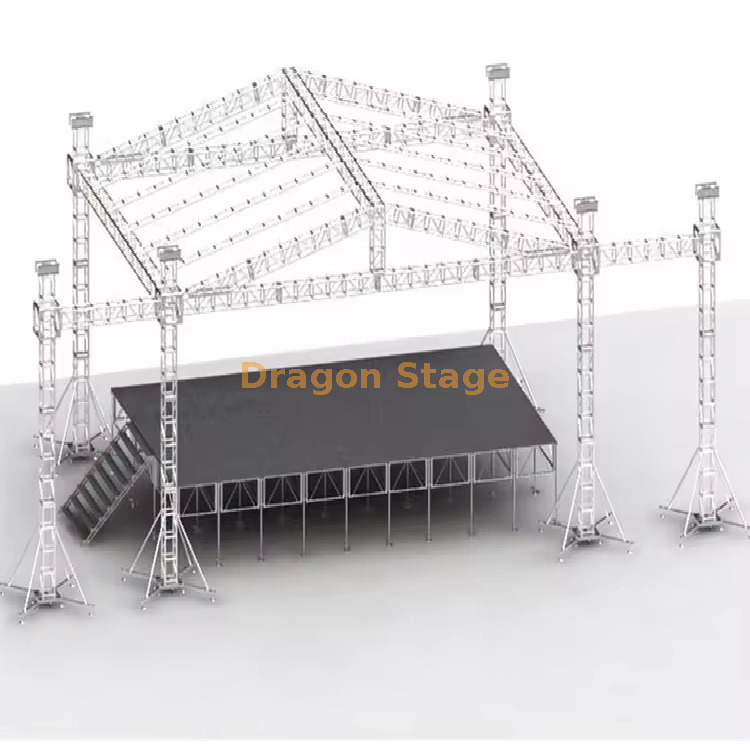

这是一个定制的屋顶桁架系统，宽13m，深13m，高11m，有2个翼，每个翼宽2m。

原价：￥ 100172


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

包装重量：2500kg

包装体积：22cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
13.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
13.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
10.00 m支柱	4组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
梁立方体	6个面孔	CS389×389			0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.30 m	50×3.0	CS289×289	2个
13.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
6.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.70 m	50×3.0	CS289×289	4pcs
6.70 m的梯子桁架	12套	3.00 m	50×3.0	CL30,289*50	12％
		2.00 m	50×3.0	CL30,289*50	12％
		1.70 m	50×3.0	CL30,289*50	12％
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			24pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		272.46	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
10.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	6pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

专业13x13x11米音乐会屋顶舞台桁架系统

1. 简介：大型音乐会制作规模无与伦比

对于最大的户外节日、竞技场音乐会和公共表演来说，巨大的高承载结构是不容忽视的。 DragonStage 13m（宽）x 13m（深）x 11m（高）音乐会屋顶舞台桁架系统 专为满足这些极端需求而设计，提供了一个巨大的、经过认证的框架，能够支持大量的专业灯光、线阵列扬声器和大尺寸视频屏幕。

对于需要毫不妥协的结构完整性和真正宏伟的视觉效果的活动制作公司和旅游专业人士来说，该系统是最终的解决方案。其专业的重型组件可确保最大程度的安全性以及最复杂生产的快速、高效的构建过程。

2. 解决大跨度重型索具的挑战

管理这种尺寸的桁架系统的主要挑战是在 13 米跨度和 11 米高度上保持极高的稳定性和经过认证的负载能力。对于大型音乐会的高垂直载荷和动态载荷来说，使用标准的轻型桁架是不够的，而且不安全。

DragonStage 通过集成两种不同尺寸的高强度方形桁架解决了这个问题： CS389x389 用于主梁，以管理大跨度和重载， CS289x289 用于关键的 10.00m 高支撑柱和屋顶组件。所有部分均采用坚固的 50 美元 × 3.0 美元毫米主管，这是专业级铝结构的标志。有针对性地使用重型组件，最大限度地减少了此类规模系统的总包装重量 ( 2500kg ) 和体积 ( 22cbm )，优化了运输，同时保证了结构完整性并符合国际安全标准（来源： https: //www.dragontruss.com/Aluminum-Truss-pl3962133.html ）。

3. 确保安全和运营成功的核心技术特征

13x13x11m 音乐会屋顶舞台桁架 是一个完全集成的系统，配有安全有效部署所需的所有组件。

庞大的足迹和坚定的支持

主梁： 13.00m 的前梁和侧梁采用重型 CS389x389 桁架，专为长无支撑跨度和最大有效载荷分布而设计。
支柱和高度： 四个 10.00m 高的支撑柱提供必要的垂直升力，以实现令人印象深刻的 11m 总高度，这对于大型索具和观众视线至关重要。
稳定系统：结构框架由 4 个插口套筒块 S、 4 个钢底座 S, 组件和 16 个长支腿 固定， 以确保接地、宽阔的姿态，能够抵抗风升力和侧向力。

全功能索具和起重装置

起重： 该套件包括 4 个额定载荷为 2 吨的手动葫芦 (BA05) ，以及配套的 纤维吊索 (BA04) ，为安全垂直组装和负载管理提供必要的机械优势。
屋顶和天气保护： 全面的屋顶系统，包括专门的屋顶角和大型 PVC 天篷 （总面积 $272.46m^2$ ），提供重要的防雨和防晒保护，延长已安装设备的使用寿命。

集成机翼和配件

声音之翼： 该系统包括线阵列扬声器翼的专用结构，具有 2.00m 翼梁 (CS389x389) 和 10.00m 翼柱 (CS289x289) 。这些翼为重型音频集群提供独立、结构合理的连接点。
完整的硬件： 一整套 锥形连接器、安全夹和销钉 可确保整个大型结构中每个接头的快速、安全和标准化组装。

4. 大型活动索具承包商的实用常见问题解答

问题	回答
问：不同桁架尺寸的主要功能是什么？	较宽的 CS389x389 用于长水平跨度（梁）， CS289x289 用于垂直元件（柱）和屋顶部件，平衡负载能力与最佳材料效率。
问：屋架结构的最大高度是多少？	该系统的总高度高达 11 米，令人印象深刻，为大型视频墙和复杂的照明设计提供了充足的空间。
问：系统中包含车顶和侧翼吗？	是的，侧翼桁架（用于悬挂线阵列）和保护性 PVC 顶篷完全包含在这个专业包中。
问：系统如何固定在地面上？	根据现场特定的荷载计算，通过钢基 S 板、长支腿（16 件）以及适当使用绑在支腿点上的水或混凝土压载物来实现稳定性。

5.强烈的号召性用语（CTA）

不要再满足于较小、容量较低的阶段。投资世界级娱乐所需的经过认证的结构完整性。

立即联系 DragonStage 工程专家，查看 TUV 认证的装载原理图并开始定制您的 13x13x11m 音乐会屋顶舞台桁架系统。
