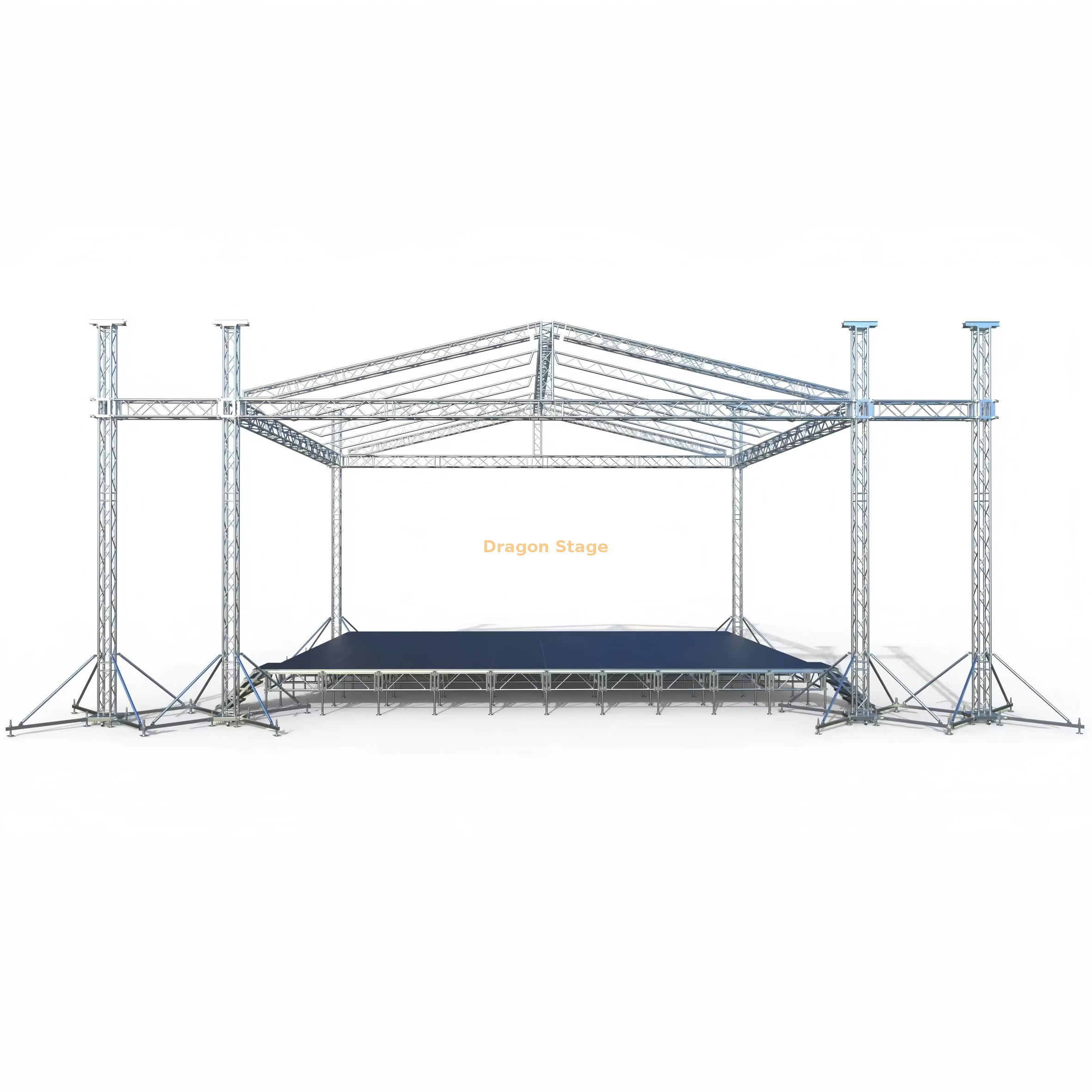

适用于专业灯光的铝制舞台桁架屋顶 12x10x8m 6 柱，带 2m 用于悬挂扬声器

5 0 评价

原价：￥ 82706


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：2200kg

包装量：17CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
12.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
10.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
7.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.20 m	50×3.0	CS289×289	2个
10.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
6.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.20 m	50×3.0	CS289×289	4pcs
6.20 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	8pcs
		1.20 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		208.96	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
12.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
10.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
7.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.20 m	50×3.0	CS289×289	2个
10.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
6.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.20 m	50×3.0	CS289×289	4pcs
6.20 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	8pcs
		1.20 m	50×3.0	CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		208.96	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

重型 12x10x8m 铝制舞台桁架屋顶：6 柱专业灯光和音响系统

1。简介

举办专业的户外音乐会需要一个结构装置，能够承受大量的设备负载，同时能够抵御恶劣的天气。 DragonStage 的 12x10x8m 铝制舞台桁架屋顶专为高级制作环境而设计。该系统具有坚固的 6 柱支撑架构和专门用于音频阵列的 2m 翼，为复杂的照明图和大规模视觉效果提供了必要的 8 米间隙。对于活动承包商和租赁房屋来说，这种结构代表了广阔的舞台覆盖范围和户外环境中公共安全所需的机械冗余之间的理想平衡。

2. 挑战与解决方案

户外舞台搭建面临的最重大挑战是强风条件下屋顶雨篷造成的“帆效应”。标准 4 柱系统有时会在 8m 高度上难以实现横向稳定性； DragonStage 通过利用 6 柱配置来解决这个问题，该配置可以分散向下的力并增加风阻。此外，悬挂式粗线阵列扬声器通常需要单独的塔架，这会增加成本和安装时间。我们的解决方案将 2m 悬臂翼直接集成到屋顶网格中，允许音频和照明同时升起。这种模块化方法消除了对额外地面支持设备的需求，简化了物流并减少了舞台区域的整体占地面积。

3. 主要特性和优点

12x10x8m 系统采用 6082-T6 铝合金精密制造，提供专业巡演所需的高拉伸强度（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。这种合金因其出色的可焊性和结构记忆而经过专门选择，确保桁架即使在支撑最大载荷后也能恢复其原始形状。

该系统具有 12m x 10m 屋顶网格，可作为“Pro Lights”和 LED 背景的多功能安装表面。 2m 的机翼经过加固，可以处理线阵列扬声器的动态负载，使音频远离表演区域，以获得更好的视线。根据临时结构的技术安全标准，6 柱设计显着改善了底板上静态和动态载荷的分布（来源： https: //www.prolyte.com ）。

为了确保这个大型钻机下方的水平性能表面，该系统的设计与我们的高度可调铝制舞台平台完美搭配，该平台具有防滑表面和高承载能力（来源： https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。这个集成的生态系统确保每个组件，从地面到 8m 的山顶，都能在结构上和谐地工作。
