包装重量：3500kg

包装量：30cbm

包装重量：3100kg

包装量：20cbm

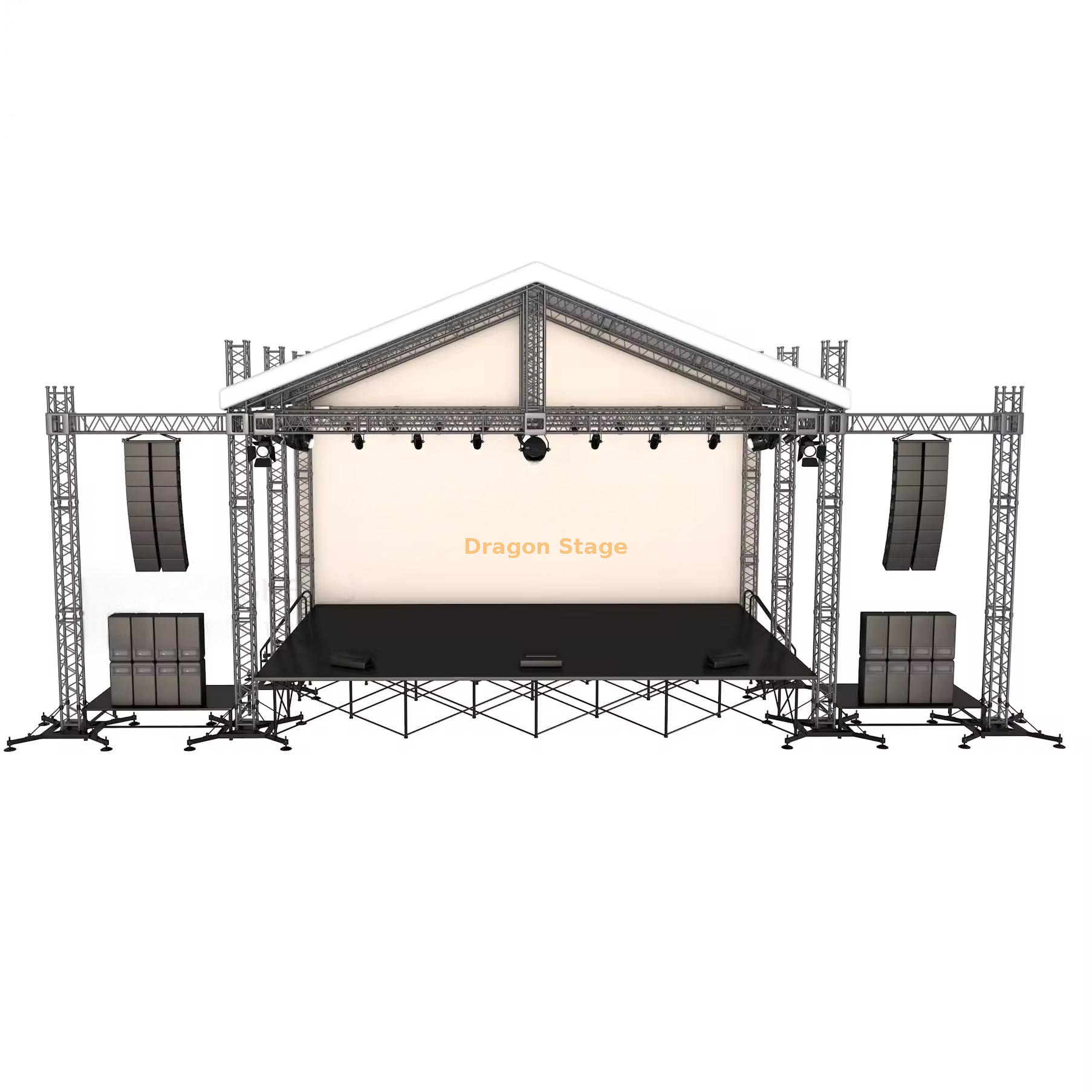

定制铝制便携式音乐会音响桁架舞台：20m x 10m x 7m（最长跨度）

简介：以无与伦比的索具能力覆盖观众

Dragon Stage 定制铝制便携式音乐会音响桁架舞台 为大型户外活动制作树立了标准，具有卓越的 20m（65.6 英尺）净跨度。这个巨大的结构尺寸为 20m x 10m x 7m （长 x 宽 x 高），是围绕大容量照明、LED 屏幕以及整个舞台上重型音响设备的需求而建造的。该桁架由坚固的 6 柱地面支撑系统支撑，为任何大型音乐节或大型公共活动提供安全且居高临下的存在。

主要特性和组件分解

一、极限20米跨度结构

为了安全地达到最大 20 米（65.6 英尺）宽度，桁架组件经过精心设计：

• 结构尺寸： 20m长x 10m宽x 7m高 （桁架结构）。

• 主梁桁架 (CS500x600)： 处理整个索具负载的顶梁采用 CS500x600 重型方形桁架（约 500mm x 600mm 轮廓）。为了在如此长的无支撑跨度内保持偏转安全和能力，这是强制性的。

• 立柱桁架（CS350x350）： 6根立柱采用高强度 CS350x350 桁架，为7m高度提供可靠的压缩支撑。

• 集成声音翼： 具有 2 x 3m 长翼， 用于线阵列扬声器系统的独立装配，由自己的 CS350x350 支柱和地面底座支撑。

二.索具、提升和稳定

该系统通过大量硬件进行了强化，以实现最大程度的操作安全性：

• 全面稳定：包括 行业领先的 32 个长支腿 （24 个主结构 + 8 个机翼），提供对强风环境和高负载索具至关重要的最大化基础占地面积。适当的 所有 8 个钢基 M 单元都必须采用 压载重量。

• 重型塔架组件： 所有塔架组件（ 插口套筒块 M, 钢底座 M和 顶部部分 M ）均专为高负载应用而设计，确保提升系统和主桁架网格之间的安全接口。

• 起升系统： 该系统配备 8台2吨手动葫芦（BA05） 。虽然功能齐全，但考虑到 20m 结构的尺寸（3500kg 桁架重量），大多数专业用户选择升级到 环链电动葫芦， 以获得更平稳、更安全和更快的垂直提升。

三．综合舞台平台

舞台设置得很高，以便在重大活动中最大限度地提高观众的可见度：

• 舞台占地面积： 宽敞的表演区域为 17.08m x 8.54m （约 56 英尺 x 28 英尺）。

• 舞台高度：固定在 2m（6.5ft） 的专业观看高度，包括2组楼梯。该平台采用耐用的甲板顶面，适合人流量大的音乐会使用。

• 遮篷覆盖： 343.36 平方米的 PVC 遮篷 确保整个舞台及其贵重设备免受雨淋和阳光照射。

技术规格概览
