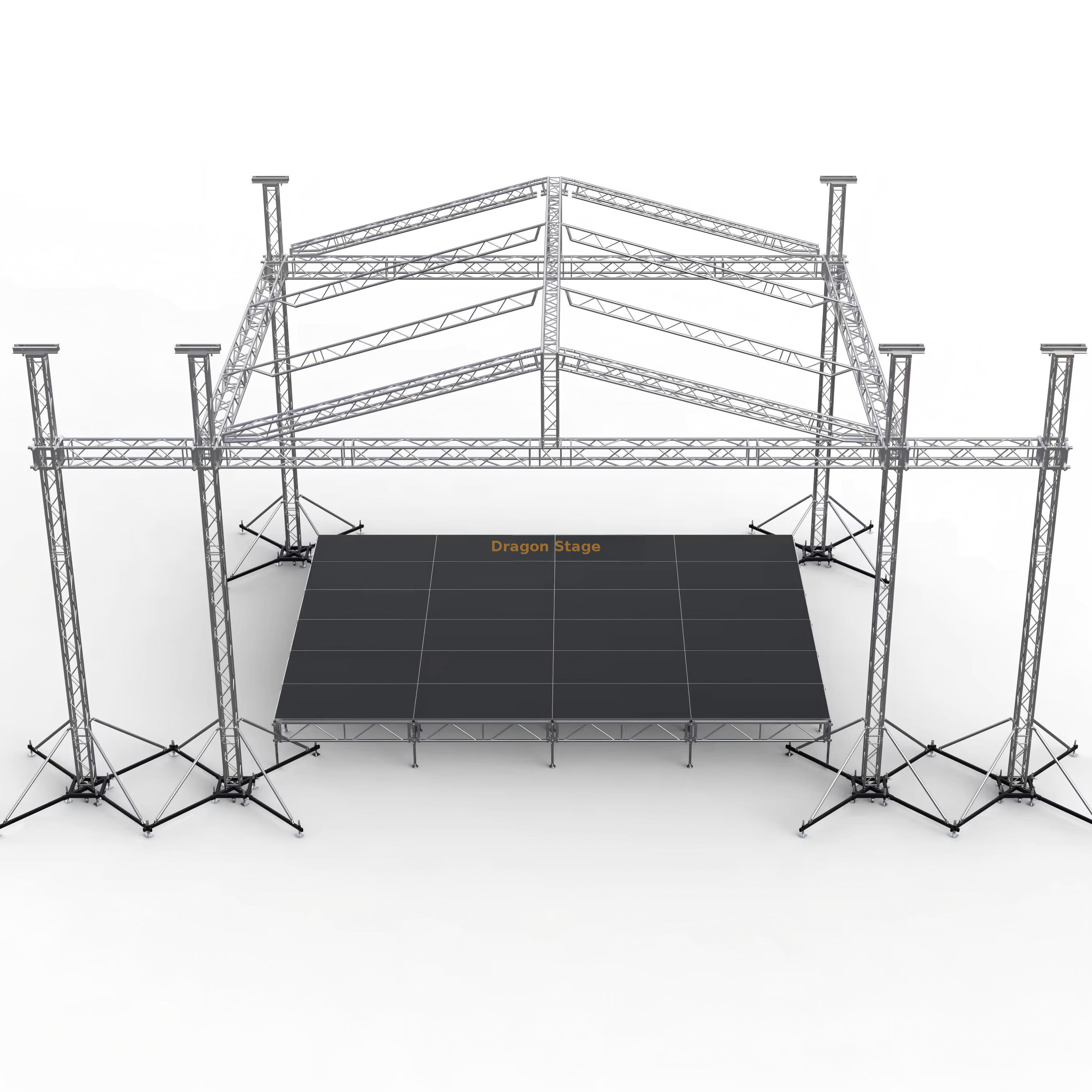

方形定制铝制音乐会铝制音响桁架 12x12x8m

5 0 评价

两侧内置3m扬声器桁架

原价：￥ 65640 - 88326


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：2300kg

包装量：21CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
12.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.20 m	50×3.0	CS289×289	2个
12.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
6.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.20 m	50×3.0	CS289×289	4pcs
6.20 m梯子桁架	10套	3.00 m	50×3.0	CL30,289*50	10pcs
		2.00 m	50×3.0	CL30,289*50	10pcs
		1.20 m	50×3.0	CL30,289*50	10pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			20pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		238.56	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：2500公斤

包装量：19CBM

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			45个PC
	122m舞台支架					54个PC
	244m舞台支架					50个PC
	用伸缩管站立					60件
	舞台可调式基础					60件
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

方形定制铝制音乐会铝制音响桁架 12x12x8m：大型活动系统

一、简介：盛会制作系统

DragonStage Square 定制铝制音乐会桁架系统 是一种重型、大型户外结构，专为需要广泛支撑能力的大型现场音乐会、大型节日和企业活动而设计。

该系统的主要尺寸为 12m 宽 x 12m 深 ， 净高高达 8m ，提供了一个巨大的、全覆盖的表演区域。它具有精致的屋顶设计和 两侧集成的 3m 声翼，允许在舞台灯光设备旁边同时悬挂线阵列扬声器系统。

2. 主要特性和规格

该系统利用两种不同尺寸的桁架来管理跨度和辅助载荷：重型 CS389x389 用于主屋顶梁和隔音翼，轻型 CS289x289 用于支柱和屋顶细节。

主要产品规格

特征	规格详情
桁架整体尺寸（长 x 宽 x 高）	12m x 12m x 8m（大约）
集成声音之翼	两侧长 3m，内置于结构中。
桁架系列（主梁）	CS389x389（方形插口桁架）
桁架系列（柱子/细节）	CS289x289（方形插口桁架）
主管尺寸	50mm x 3.0mm（整个系统使用）
连接类型	插口（包括锥形耦合器、安全夹和销）
舞台平台尺寸	由 45 块 4x8ft (1.22mx 2.44m) 木质顶盖组成
舞台甲板尺寸	12.2mx 10.98m（大约基于甲板数量）
舞台高度	可调节（带有可伸缩管和可调节底座的支架）
屋顶雨棚区	238.56 平方米 PVC（蓝色或定制）
桁架包装总重量	2300公斤
总阶段包装重量	2500公斤
总包装体积	21 CBM（桁架）+ 19 CBM（舞台）

桁架和舞台组件

成分	桁架系列（尺寸）	主管（毫米）	关键数量
12.00m 横梁（前/侧）	CS389x389	50x3.0	每套8个（3.00m长）
7.00m主柱	CS289x289	50x3.0	共 8 件
3.00m翼梁	CS389x389	50x3.0	2套（2个3.00m长）
7.00m 翼柱	CS289x289	50x3.0	2套（4根3.00m长+2根1.00m长）
起重装置	手动葫芦（BA05，2吨）	-	6 件（4 个主件，2 个翼件）
舞台巅峰	木质顶饰	4x8 英尺（1.22x2.44 米）	45 件
舞台配件	舞台楼梯	木质顶饰	2套（可根据舞台高度调节）

三、系统亮点

高负载能力： 主要承重跨度 使用坚固的 CS389x389桁架，确保了重型照明装置、LED 屏幕和中央舞台元素的足够容量。
集成声音支持： 两侧包含 3m 翼，可以专业安装线阵列系统，无需单独的独立式塔架，从而改善视线和美观。
完整系统： 该产品包括完整的桁架屋顶结构、所有必要的索具配件（套筒、钢底座、顶部部分、手动葫芦、吊索和夹具）以及带楼梯的全模块化舞台平台，提供交钥匙解决方案。
便携性： 尽管其尺寸较大，但该系统专为活动物流而设计，具有易于管理的包装重量和体积，可实现高效运输。

特征	规格详情
桁架整体尺寸（长 x 宽 x 高）	12m x 12m x 8m（大约）
集成声音之翼	两侧长 3m，内置于结构中。
桁架系列（主梁）	CS389x389（方形插口桁架）
桁架系列（柱子/细节）	CS289x289（方形插口桁架）
主管尺寸	50mm x 3.0mm（整个系统使用）
连接类型	插口（包括锥形耦合器、安全夹和销）
舞台平台尺寸	由 45 块 4x8ft (1.22mx 2.44m) 木质顶盖组成
舞台甲板尺寸	12.2mx 10.98m（大约基于甲板数量）
舞台高度	可调节（带有可伸缩管和可调节底座的支架）
屋顶雨棚区	238.56 平方米 PVC（蓝色或定制）
桁架包装总重量	2300公斤
总阶段包装重量	2500公斤
总包装体积	21 CBM（桁架）+ 19 CBM（舞台）
