当参加大型体育场音乐会时,大多数人都认为所有声音都直接来自主舞台。
实际上,音频系统通过多个扬声器系统分布在整个场地,这些扬声器系统作为一个同步网络一起工作。
如果每个扬声器都只安装在主舞台上,坐在较远的观众会听到较低的声级、清晰度降低和明显的时间差异。现代音乐会工程师不是让系统声音更大,而是将场地划分为多个覆盖区域,让每位观众体验到更一致的表演。

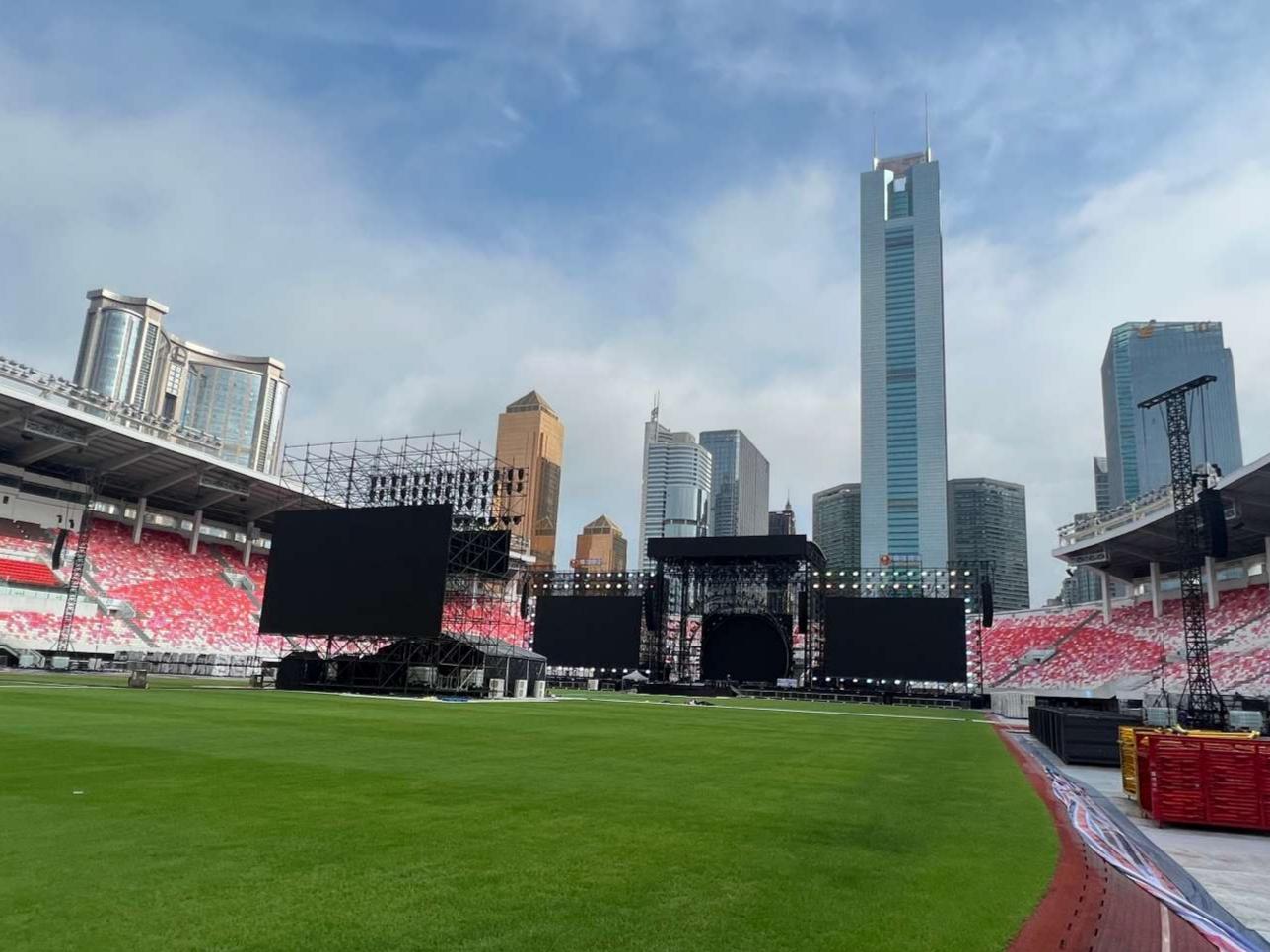

在2026广州珍珠啤酒节音乐节施工过程中,我们观察了场馆音响系统从舞台到后观众区的分布情况。本文解释了整体声学布局以及每一层如何有助于完整的声音覆盖。
在安装过程中,观察到以下扬声器系统:
两个主线阵列系统悬挂在主舞台两侧。

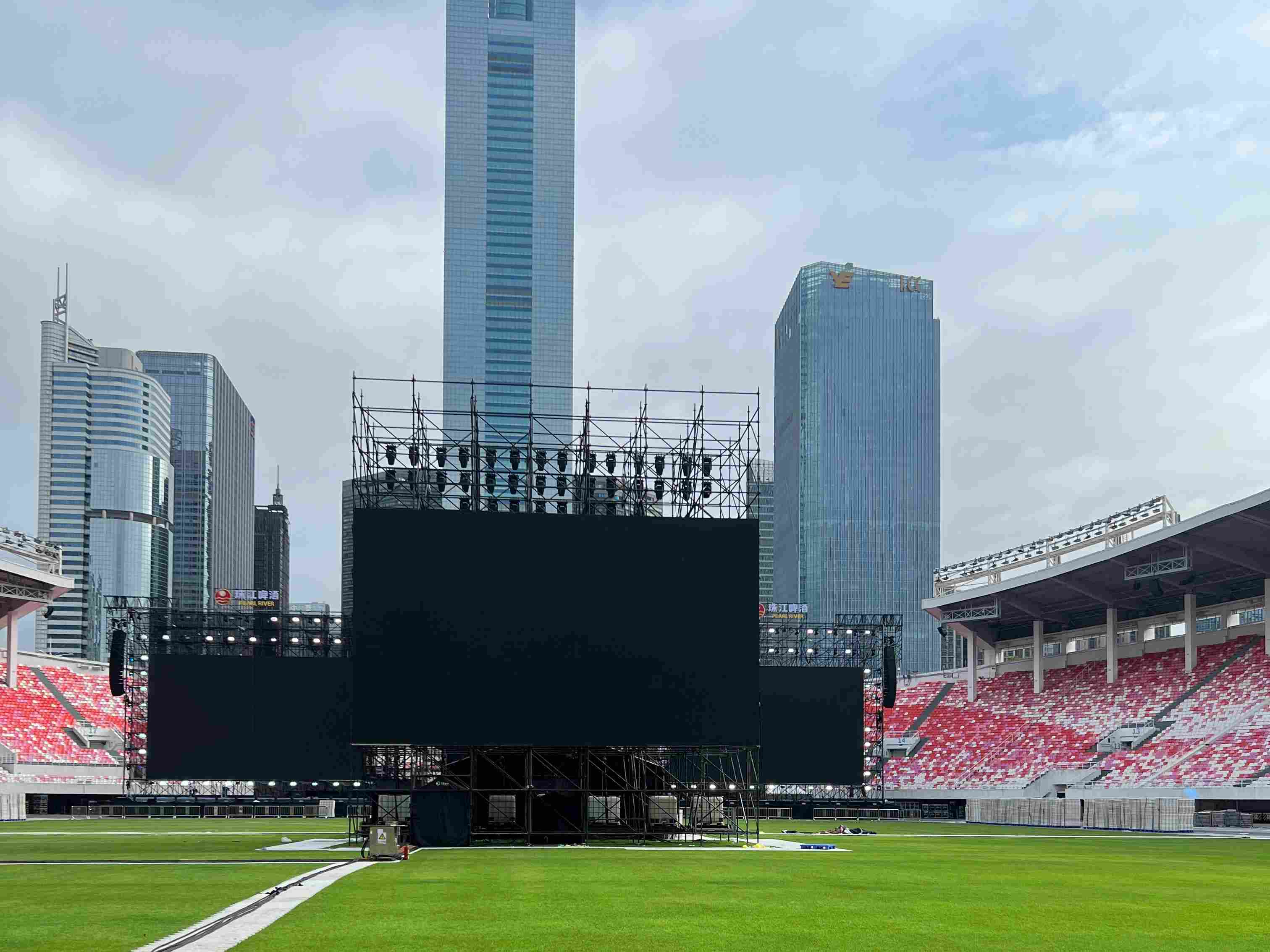

两个额外的线阵列系统安装在大型 LED 墙旁边。
两个延迟扬声器平台位于前厅 (FOH) 前面。
中继扬声器塔位于观众区更靠后的位置。
这些系统不是独立运行,而是形成了覆盖整个体育场的协调扩声网络。
乍一看,将每个扬声器都放置在舞台上似乎是合乎逻辑的。
然而,大型体育场馆带来了一些声学挑战。
当声音传播很长的距离时,高频能量逐渐减少,而传播时间增加。舞台附近的观众几乎立即就能听到表演,而数百米外的观众则明显要晚一些才能听到。
单纯增加扬声器功率并不能解决这些问题。
相反,工程师将音响系统分布在整个场地,以便每个观众区域都由距离其最近的扬声器提供服务。
目标不是最大音量。
目标是一致的覆盖范围。

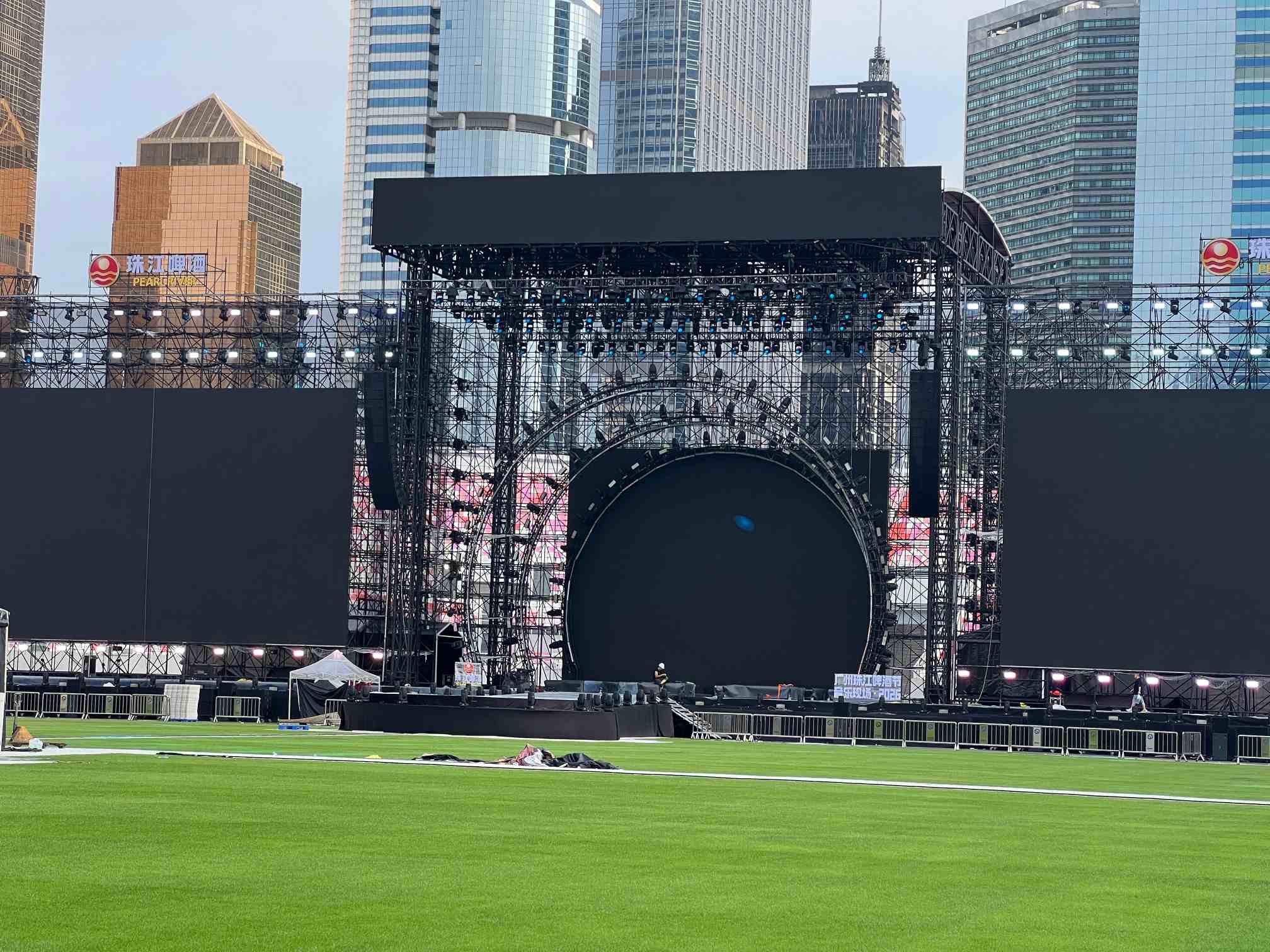

系统的第一层是主 PA。
在这个项目中,音响系统由一对以上的扬声器组成。
大型线阵列系统悬挂在主舞台的两侧,而额外的阵列则放置在大型 LED 墙旁边,以提高更广泛观众区域的水平覆盖范围。
这些扬声器共同构成了距离表演最近的观众的主要声源。
现代线阵列扬声器旨在控制垂直声音扩散,同时有效地长距离投射声音。即便如此,每个系统都有实际的覆盖范围限制,尤其是在大型体育场内。

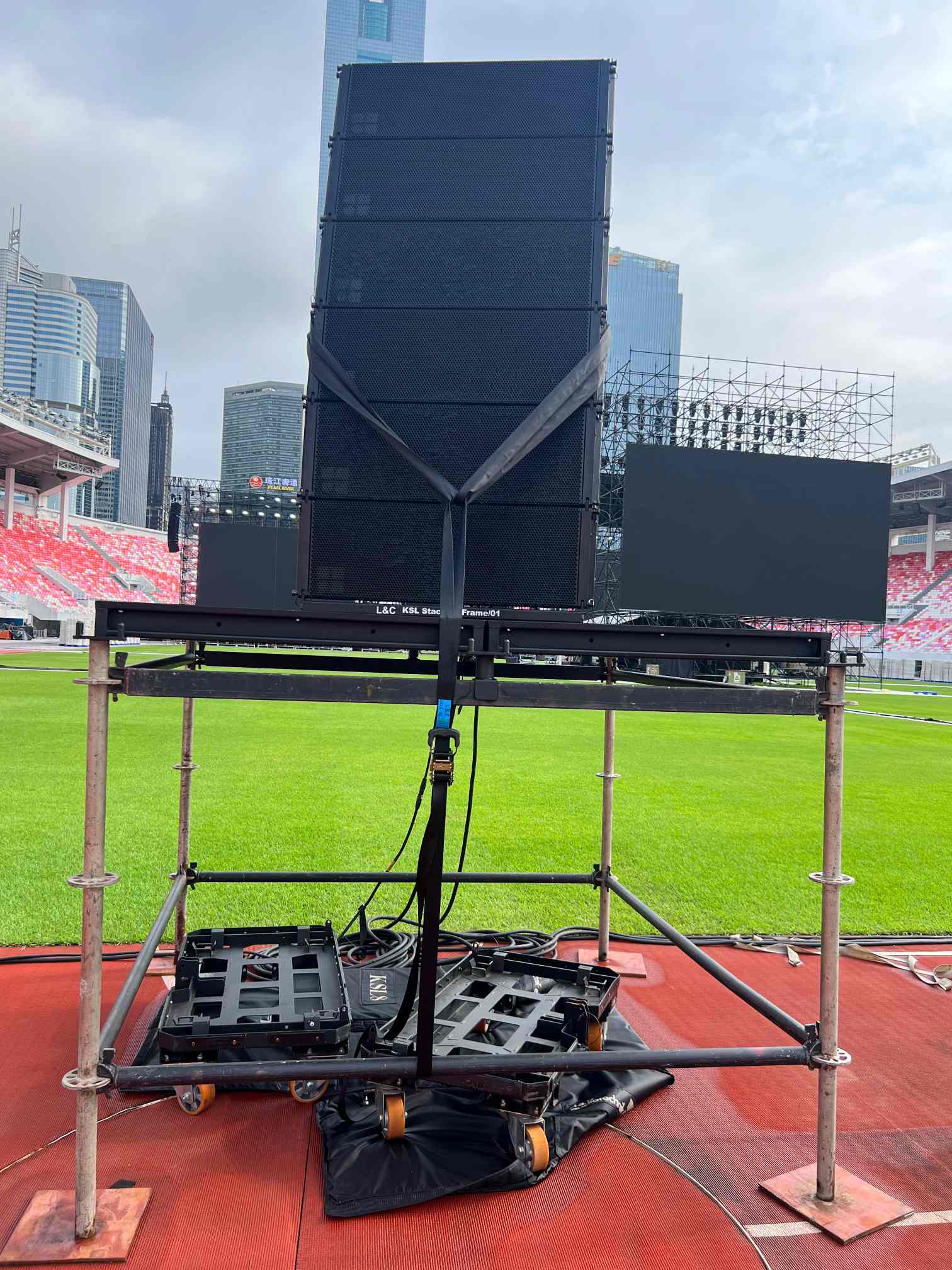

距离舞台较远的地方,主调音台前安装了两个延迟扬声器平台。
与主 PA 不同,延迟扬声器不会产生第二场音乐会。
它们再现完全相同的节目材料,但具有仔细计算的数字延迟,以便声音在正确的时刻到达听众。
如果没有延迟处理,观众会在不同时间听到舞台扬声器和延迟扬声器的声音,从而产生回声并降低语音清晰度。
通过将延迟系统放置在观众区域中间附近,工程师可以提高声音的一致性,同时保持覆盖区域之间的平滑过渡。
它们的位置还补充了的工程作用 前厅 (FOH),在演出期间对整个音频系统进行监控和调整。

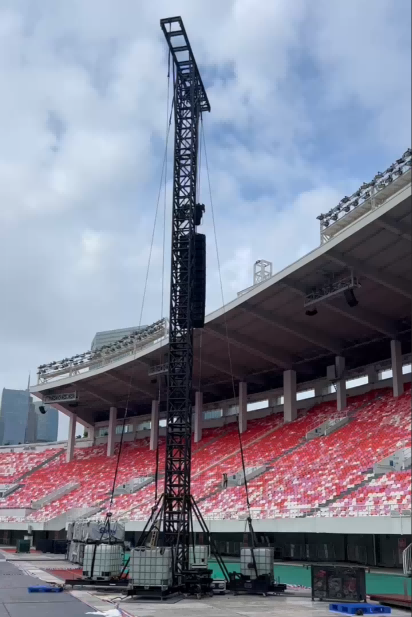

对于距离舞台更远的观众,中继扬声器塔提供最后一层加固。
这些高大的临时结构支持额外的线阵列扬声器,这些扬声器的位置比主舞台本身更靠近后观众。
由于扬声器在物理上距离这些听众更近,因此工程师可以实现更好的清晰度和更均匀的声压级,而无需仅依赖舞台的极高输出。
在该项目中,中继塔高约 20 米,并配有钢底座、铝桁架桅杆、压载水、拉线和延伸的支腿,以提供所需的结构稳定性。
我们的文章详细讨论了这些临时结构的工程设计。 《为什么需要中继扬声器塔?》.
音响工程师并没有将体育场视为一个巨大的聆听区域,而是将其划分为几个重叠的覆盖区域。
系统 | 主要功能 | 典型位置 |
|---|---|---|
主扩声 | 初级扩声 | 主舞台 |
侧线阵列 | 提高水平覆盖范围 | LED墙旁边 |
延迟扬声器 | 加强中层受众区域 | 在主调音台前 |
中继扬声器塔 | 加强后观众区 | 后观众区 |
每一层都支持下一层,使整个场地能够作为一个集成音响系统发挥作用。
关于大型音乐会音响系统的最大误解之一是,添加更多扬声器只会让音乐会变得更响亮。
在专业现场制作中,情况往往恰恰相反。
安装额外的扬声器主要是为了提高覆盖范围的一致性。
精心设计的系统可以让坐在舞台附近和数百米外的观众听到相似的音调平衡、语音清晰度和音乐细节。
目标是提供一致的聆听体验,而不仅仅是更高的声压。
这一理念指导的设计。 着音乐会、节日和大型户外活动的完整 舞台音响系统
该项目期间观察到的布局说明了典型的分层加固策略:
主舞台
↓
主扩声
↓
延迟扬声器
↓
中继扬声器塔
↓
完整的受众覆盖
工程师不再依赖一种极其强大的声源,而是逐渐在整个场地分布增强系统。
每一层都扩展了有效的聆听区域,同时保持与前一层的连续性。
这种方法减少了声学不一致性,并使整个体育场能够作为一个协调的声音环境发挥作用。
单独来看,主 PA、延迟扬声器和中继塔似乎是独立的设备。
实际上,它们作为由 FOH 控制的同步系统的一部分运行。
主阵列建立主声场。
延迟扬声器加强了中间观众区域。
中继塔将覆盖范围扩大到最远的观众。
这些系统共同将一个巨大的体育场变成了一个可供数千人共享几乎相同的聆听体验的场所。
了解这种分层方法还可以更轻松地理解其他临时音乐会结构背后的工程决策,包括 体育场的整体布局以及 大型音乐会建在体育场内的 原因.
现代体育场音乐会并不依赖于一个巨大的扬声器系统。
相反,它使用战略性分布在整个场地的多个同步强化层。
主要广播系统提供主要覆盖。
延迟扬声器在中间观众区域保持一致性。
中继扬声器塔将加固延伸至体育场后部。
这些系统在 FOH 的控制下协同工作,确保从前排到最远座位的声音保持清晰、平衡和同步。
这种分布式方法并没有使音乐会变得更大声,而是使聆听体验更加一致——这是专业体育场音响工程的定义原则之一。
