图纸名称

BS400 圆管螺栓连接铝桁架，具有弯曲和定制形状结构

工程图文件参考

绘图索引

图纸信息

BS400 弧形和定制形状桁架概述

BS400 弧形和定制形状螺栓连接铝桁架系统 专为需要特殊几何形状的项目而开发，例如 弧形照明结构、娱乐场所安装和定制机械框架.

系统 在标准400mm×400mm方形桁架型材的基础上，采用 50mm铝圆管主弦杆 结合螺栓连接节点，实现灵活的结构布局。

与标准直桁架截面相比，弯曲和不规则的 BS400 结构为以下方面提供了更大的设计灵活性：

• 酒吧灯光设计；

• 娱乐场所装修；

• 定制舞台结构；

• 特殊的机械支撑框架。

主要特点

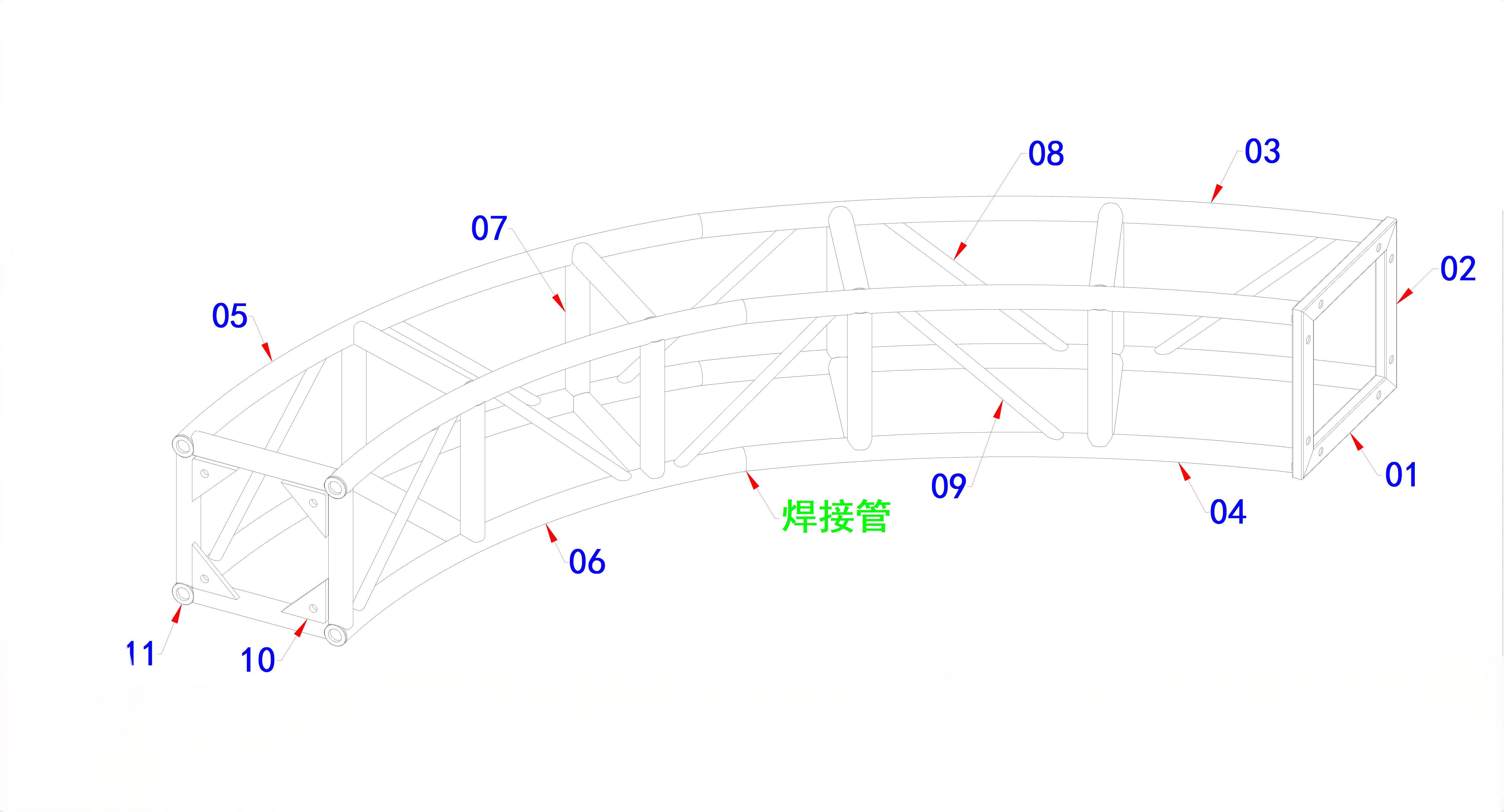

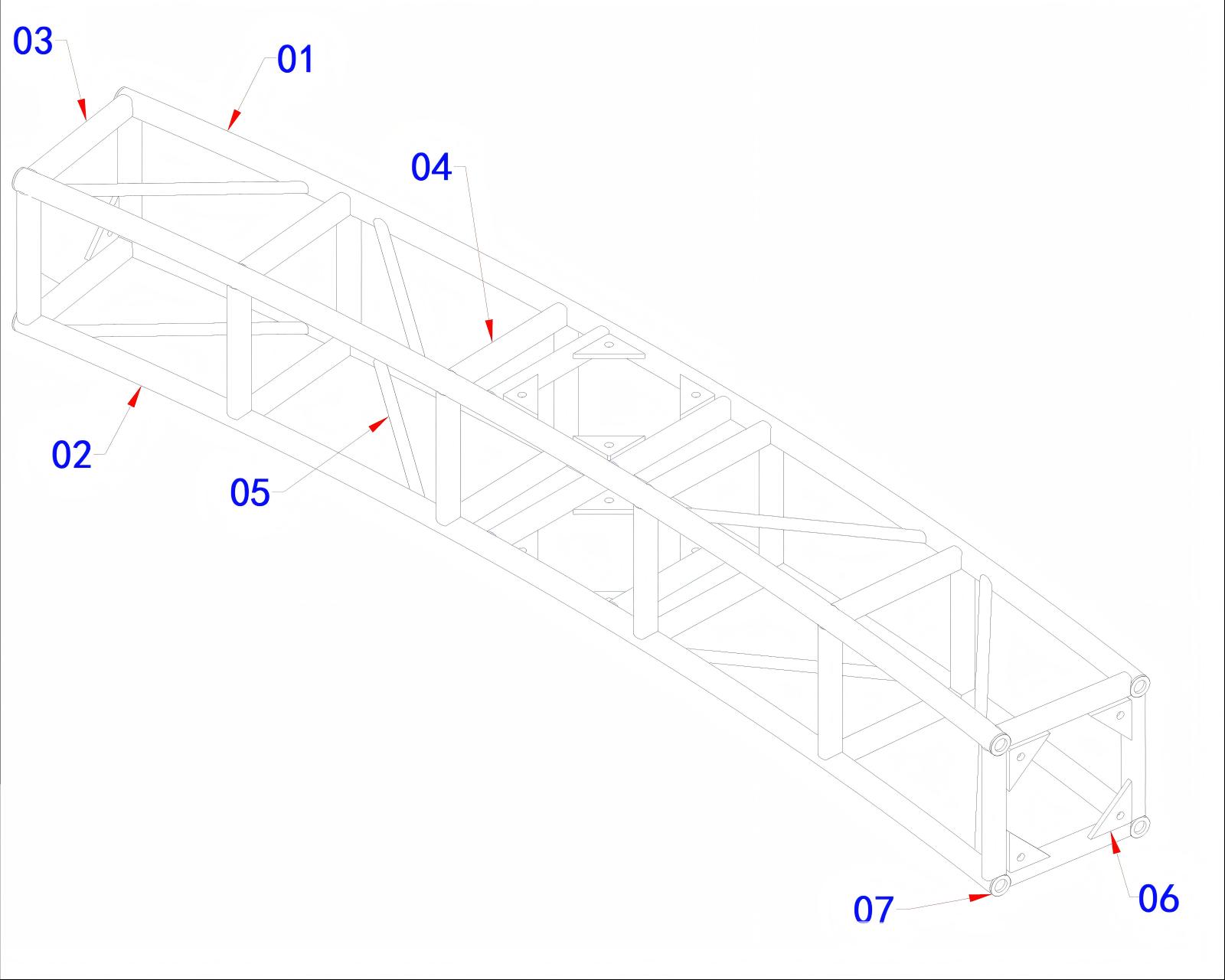

定制弧形设计

BS400 系统可组装成：

• 圆弧结构；

• 弧形照明环；

• 特殊角度连接；

• 不规则的装饰框架。

弧形设计使设计师能够在保持模块化桁架结构的同时创造出独特的视觉效果。

螺栓连接系统

螺栓连接结构提供：

• 交通便利；

• 安装简单；

• 可重复使用的组件；

• 灵活的项目修改。

这使其适合临时活动结构和定制娱乐应用。

异型加工

除标准直段外，BS400 还可定制为：

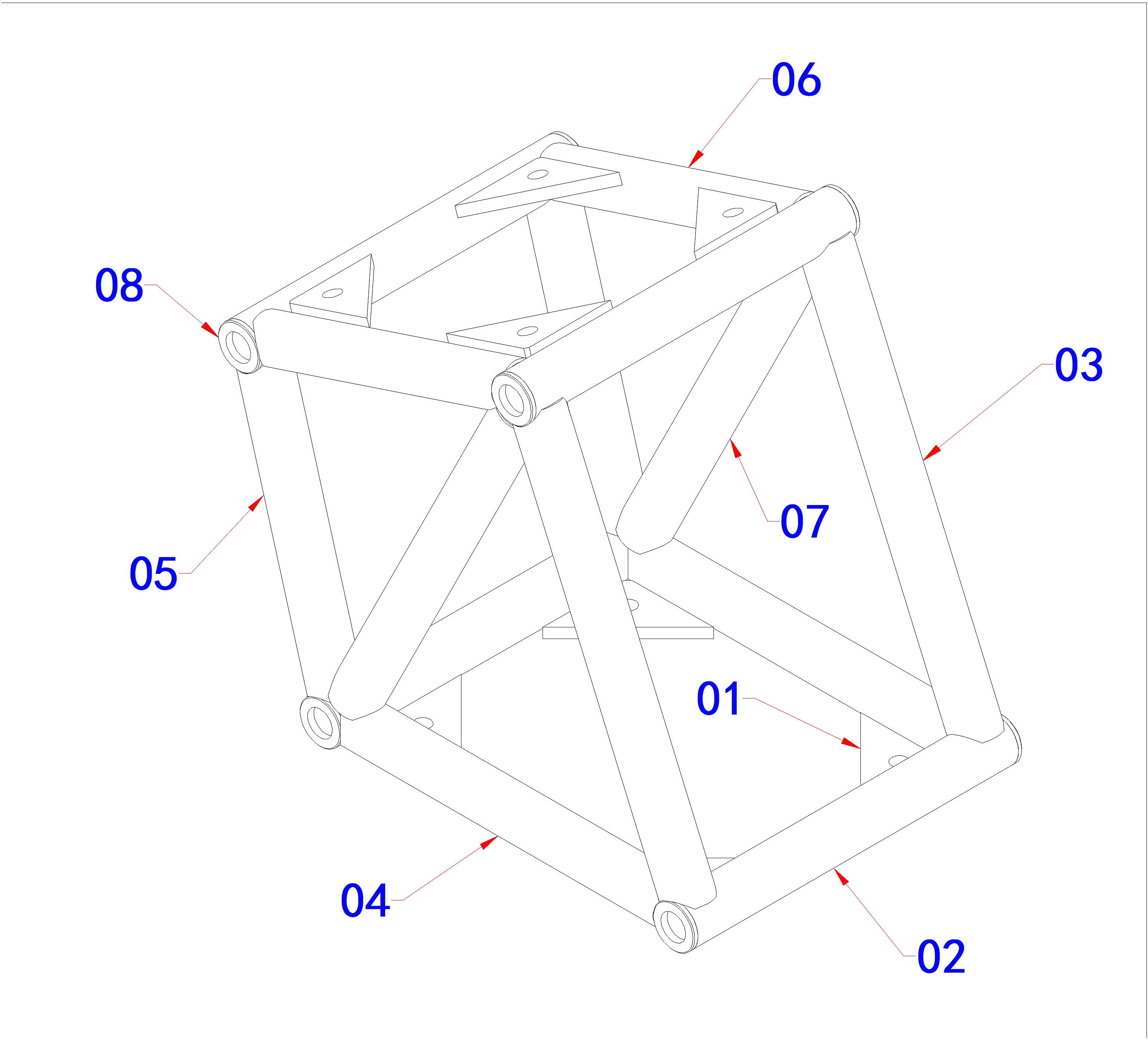

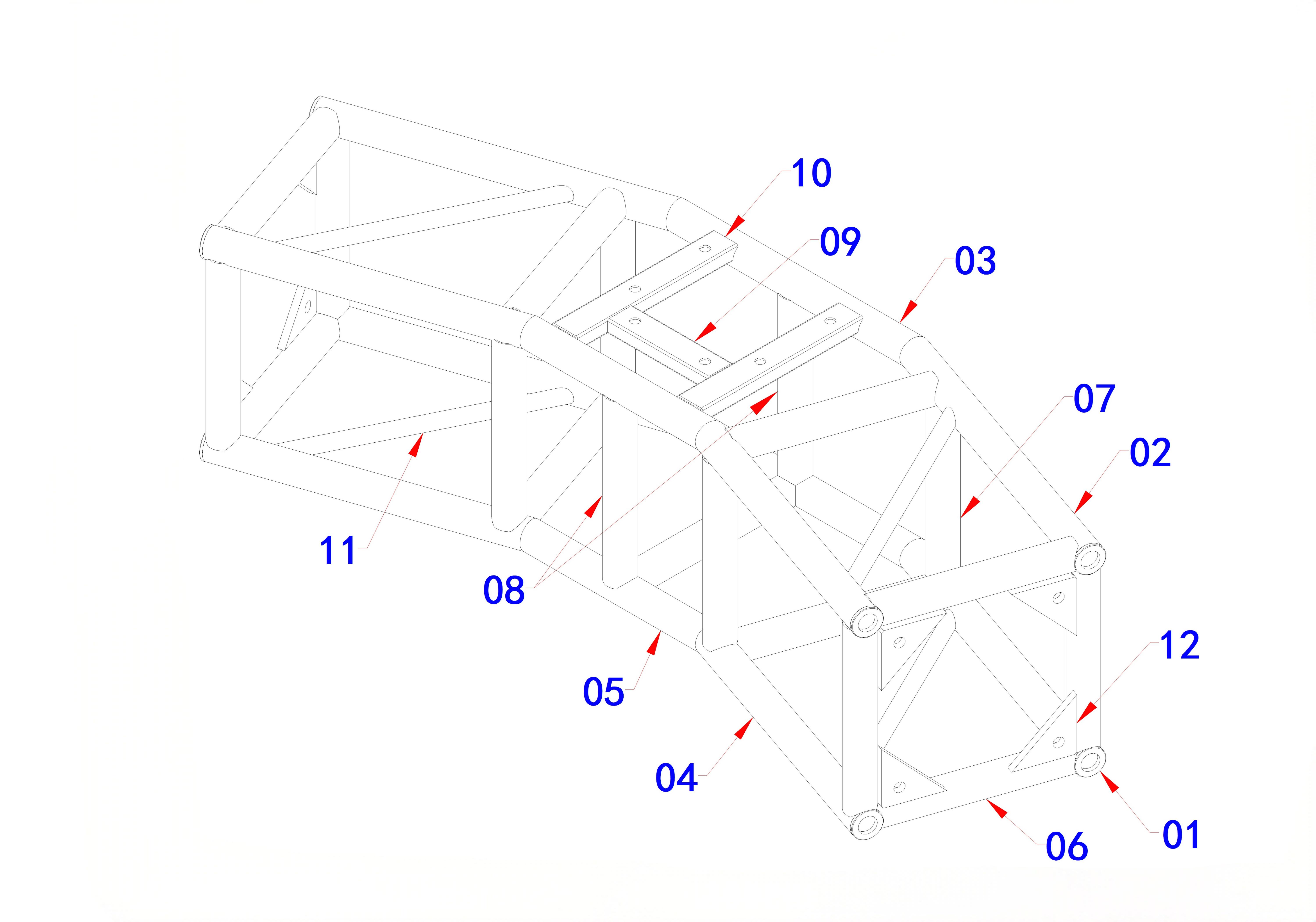

• 四向转角结构；

• 弯曲部分；

• 多角度结构；

• 特殊的几何框架。

结构部件

可用的绘图配置

应用

弧形照明桁架结构

BS400弧形桁架常用于：

• 弧形照明环；

• 酒吧顶棚照明结构；

• 装饰性娱乐设施；

• 定制舞台灯光框架。

相关产品：

照明桁架系统

酒吧和娱乐设施

定制的BS400系统适用于：

• 夜总会照明系统；

• 棒材机械结构；

• DJ 展台框架；

• 娱乐装饰结构。

弧形和不规则的设计有助于创造独特的视觉效果。

定制事件结构

典型应用包括：

• 展览结构；

• 商业展示；

• 室内活动装饰；

• 异形铝框架。

相关参考：

定制舞台制作

连接系统

BS400弧形桁架采用 机械螺栓连接系统.

优点：

灵活组装

不同的曲线段和直线段可以根据项目要求进行组合。

交通便利

该结构可以分成更小的部分以方便物流。

可重复使用的设计

组件可以重复用于不同的定制安装。

工程考虑

弧形、异形桁架的结构性能取决于：

• 整体几何形状；

• 曲率半径；

• 跨度长度；

• 设备装载；

• 安装方法；

• 连接详细信息。

对于承载重型设备或需要室外安装的结构，建议进行额外的工程验证。

有关的：

工程解决方案

相关产品

BS400 弧形定制桁架系统可与以下产品结合使用：

• 弧形照明桁架；

• 圆形桁架结构；

• 定制铝桁架；

• 酒吧照明系统；

• 娱乐结构组件。

相关类别：

连接材料系统

定制桁架系统

常问问题

1. BS400弧形桁架的用途是什么？

BS400弧形桁架主要用于定制照明结构、酒吧装置、娱乐场所和异形铝框架。

2. BS400桁架可以加工成弧形吗？

是的。 BS400可根据项目设计要求定制为弧形断面、转角结构和不规则形状。

3、BS400弧形桁架尺寸是多少？

标准BS400型材为 400mm×400mm ，采用 50mm铝圆管主弦杆.

4、BS400弧形桁架采用什么连接系统？

BS400弧形桁架采用螺栓连接系统，易于组装、拆卸和运输。

5. BS400定制桁架可以在室外使用吗？

一些BS400定制结构可以在室外使用，但室外应用需要考虑环境载荷、风力条件和工程要求。

设计须知

这些图纸代表了标准 BS400 弧形和定制铝桁架概念。

实际生产尺寸、连接细节和结构要求应根据每个项目应用确定。

BS400 为专业照明设计师、娱乐场所和定制铝结构应用提供灵活的解决方案。
