3245 / 3274
3245-200 方管螺栓桁架 (1.7m).jpg 3245-BS20(2.4m).jpg 3245-BS20(2.9m).jpg 3274-200 方管螺栓桁架 (1.7m).jpg 3274-BS20(2.8m).jpg 上图代表了为展览展示、广告背景和小型活动结构开发的BS200方管螺栓连接铝桁架设计的不同长度配置。
图纸索引用作查找相关 CAD 图纸和生产记录的参考。
物品 | 细节 |
|---|---|
绘图索引 | 3245 / 3274 |
绘图系列 | BS200 方管螺栓连接桁架 |
结构类型 | 定制长度铝桁架组件 |
应用 | 展览展示结构/小型活动背景结构 |
横截面 | 宽200mm×高200mm |
主管 | 100mm×100mm方管 |
可用长度 | 1.7m/2.4m/2.8m/2.9m |
环境 | 室内和室外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 广告背景结构组件 |
该图纸档案展示了 专为展览展示、广告背景和小型活动结构开发的 3245/3274-BS200 方管螺栓连接铝桁架组件。
该图在参考号下被索引 3245和3274，并且相关的图文件包括根据相同的结构概念制造的不同长度的配置。
BS200系列采用方管螺栓连接结构，为需要快速组装、运输效率和灵活配置的应用提供轻量化、模块化的解决方案。
通过提供不同的长度，包括 1.7m、2.4m、2.8m和2.9m ，同一桁架系列可以适应不同的显示尺寸和背景结构要求。
3245 /3274-BS200 采用铝方管模块化螺栓连接结构。
与固定焊接结构相比，螺栓连接的桁架组件具有以下优势：
运输效率；
储存方便；
组装灵活；
可重复使用的配置。
方管设计外观简洁，常用于展览结构、广告背景和装饰性活动框架。
连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统，如插口连接、螺栓连接和板式连接。
有关桁架连接方法的更多信息，请参见：
3245/3274-BS200 设计档案 包括 以下绘图配置：

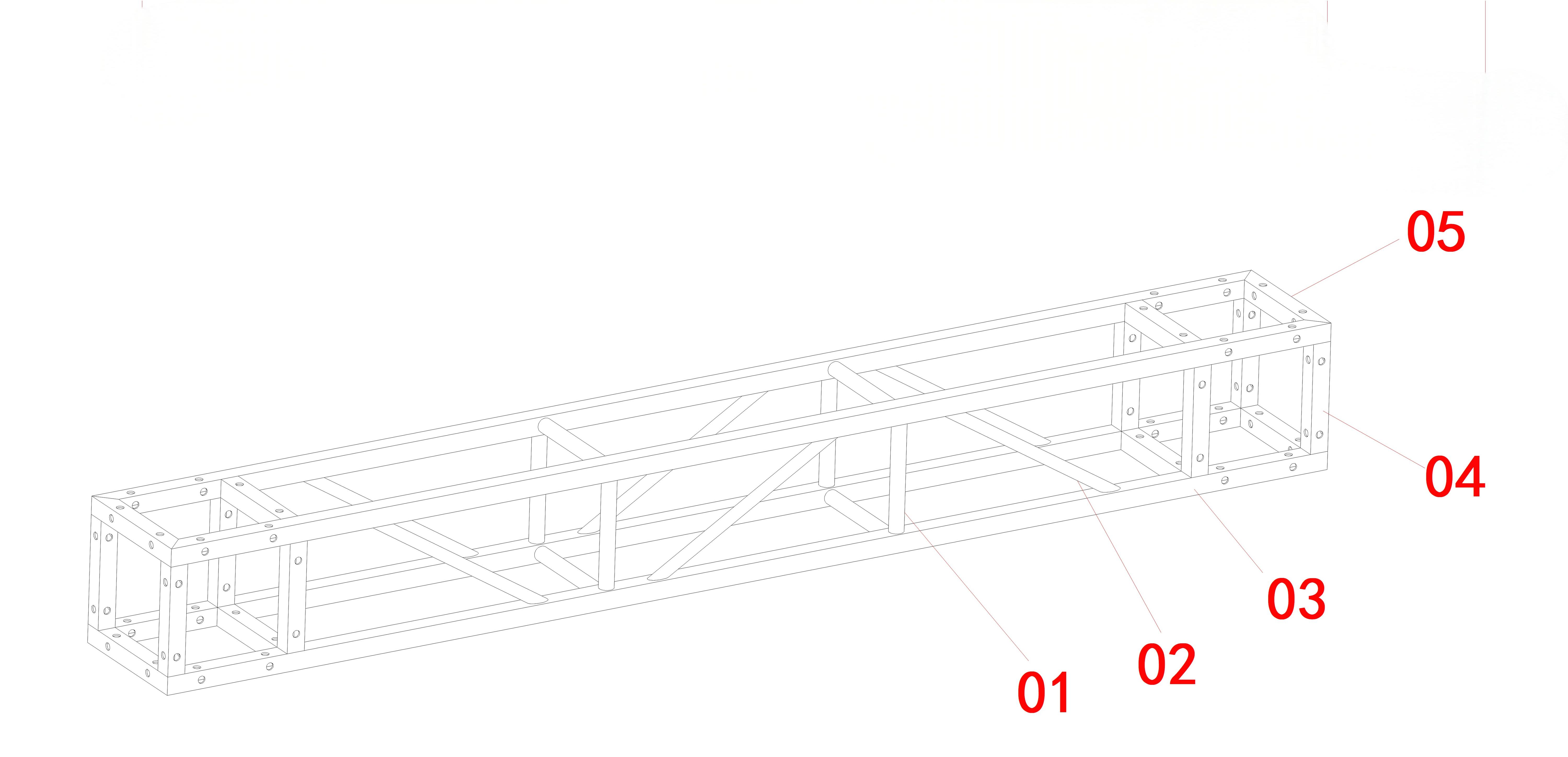

3245-200 方管螺栓桁架(1.7m).jpg 3274-200 方管螺栓桁架 (1.7m).jpg 长度：
1.7m
应用：
适用于紧凑型展览展示、广告背景和小型活动结构。

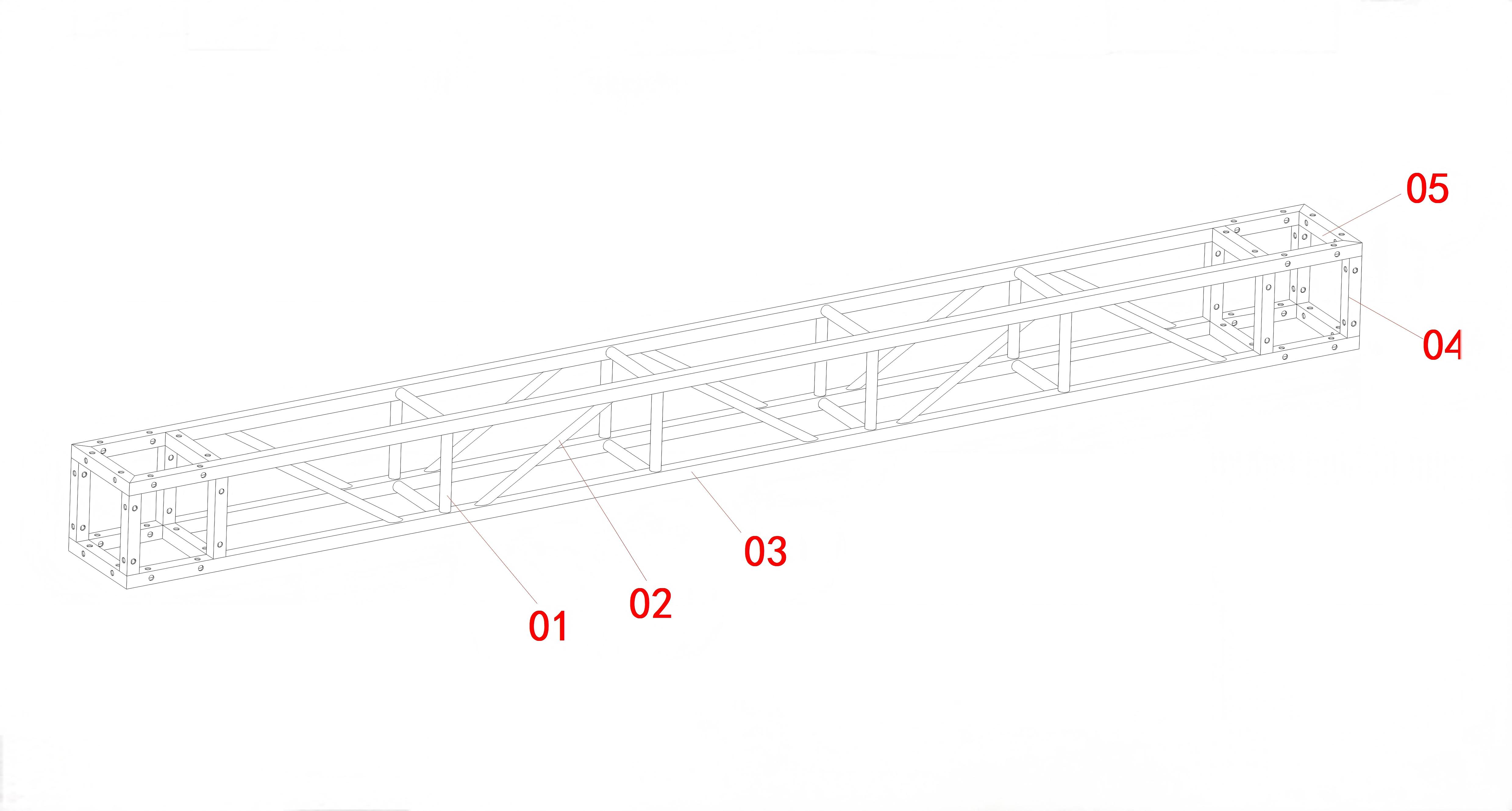

3245-BS20(2.4m).jpg 长度：
2.4m
应用：
适用于中型展示框架和模块化背景结构。

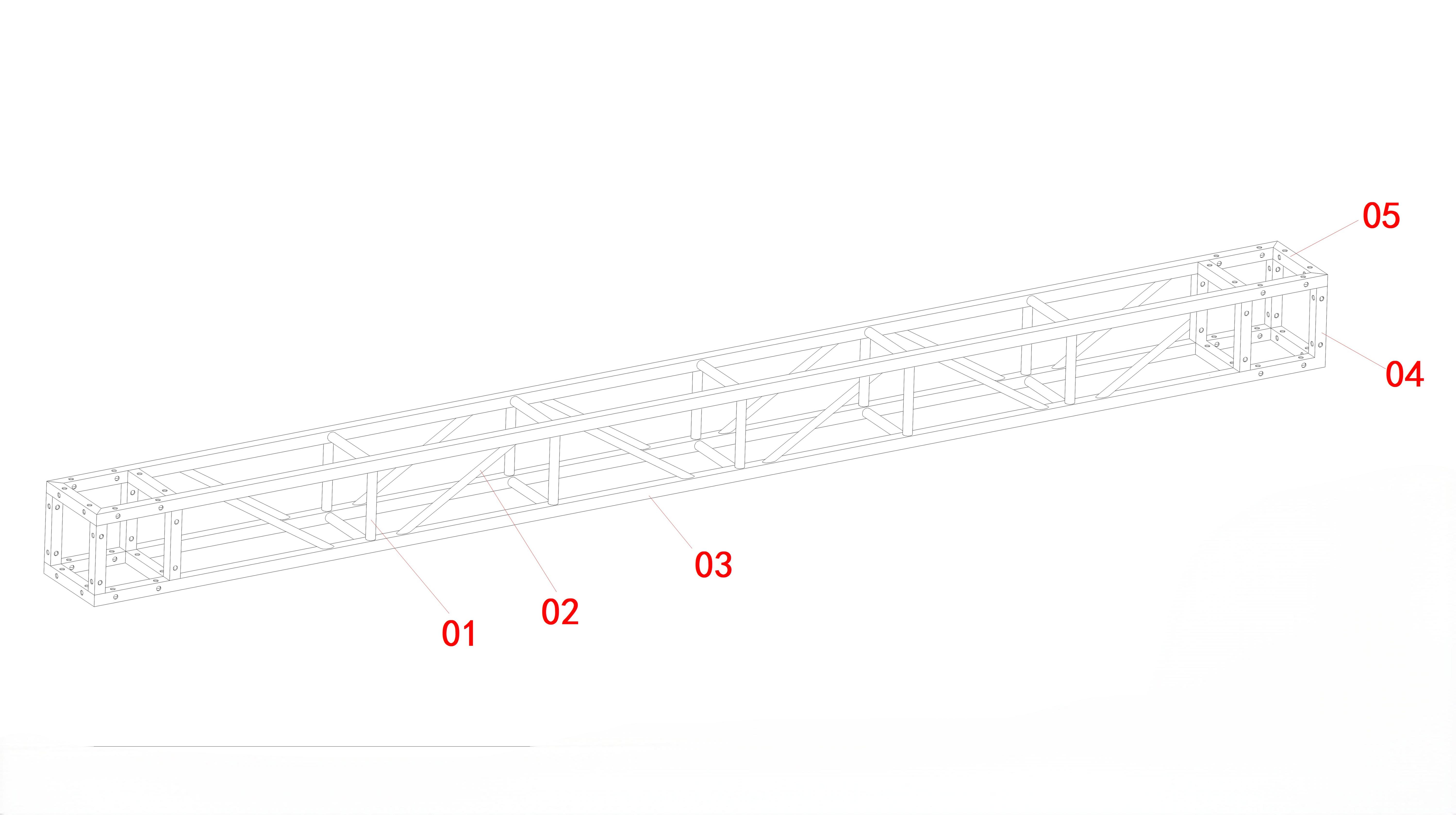

3274-BS20(2.8m).jpg 长度：
2.8m
应用：
适用于需要较少连接点的较长水平部分。

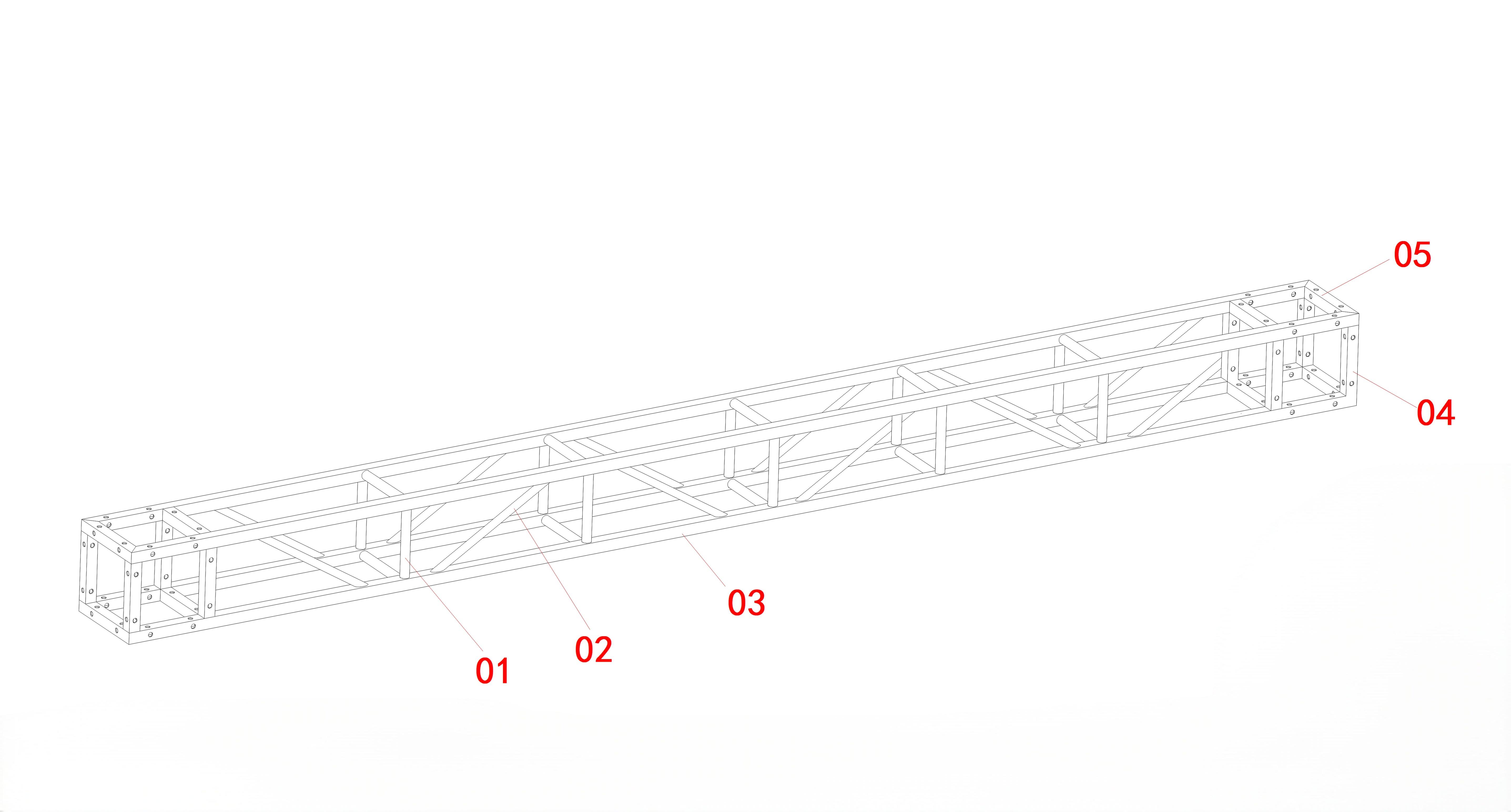

3245-BS20(2.9m).jpg长度：
2.9m
应用：
适用于较大的广告背景和展示结构。
BS200 桁架组件通常集成到完整的展览和活动结构中，而不是单独使用。
典型应用包括：
展览展示背景；
广告框；
贸易展览结构；
小型活动背景；
室内演出装饰结构；
促销展示框架。
相关应用：
对于展览和小型活动结构，单个桁架组件只是整个框架的一部分。
最终配置取决于：
整体结构尺寸；
显示要求；
安装方法；
室内或室外环境；
附加配件和连接。
材料的选择也会影响结构性能和外观。铝合金因其轻质、耐腐蚀和干净的表面外观而被广泛用于临时展示结构。
相关知识：
BS200 螺栓连接桁架组件可以集成到：
展览展示结构；
广告后台系统；
小型活动桁架框架；
室内装饰结构。
相关解决方案：
对于未来的采购应用程序，该图纸档案可以连接到：
可能的产品配置：
BS200×1.7m
BS200×2.4m
BS200×2.8m
BS200×2.9m
图纸档案展示了 Dragon Stage 的定制设计能力，而产品页面则提供了购买信息和规格。
BS200主要设计用于需要轻量化和模块化组装的展览展示、广告背景和小型活动结构。
因为这些图纸属于同一结构系列，采用相同的设计理念。根据不同的展示和结构要求，开发出不同的长度。
是的。长度可根据工程尺寸、结构要求、安装条件定制。
BS200专注于展示结构和背景框架，而标准照明桁架系统通常设计用于照明悬挂和活动设备支撑。
是的。 Dragon Stage可以提供定制解决方案，包括结构布局、元件选择和制造支持。
本档案中显示的图纸仅供参考，以展示 Dragon Stage 的定制设计能力。
最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
