BS200圆管端板三角螺栓连接铝桁架
绘图索引 | 配置 | 长度 |
|---|---|---|

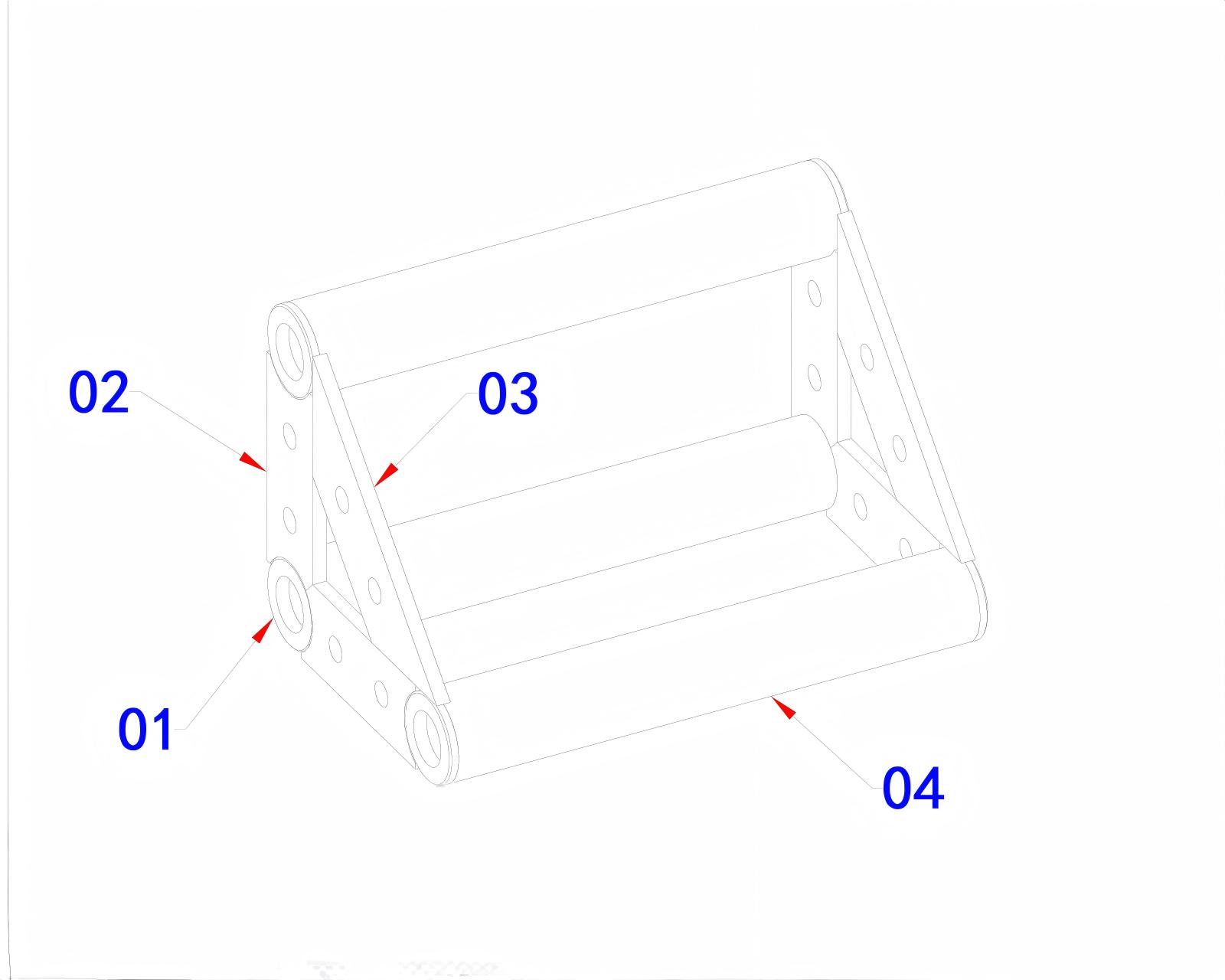

4020 | BS200×200 三角螺栓连接桁架 | 0.31m |

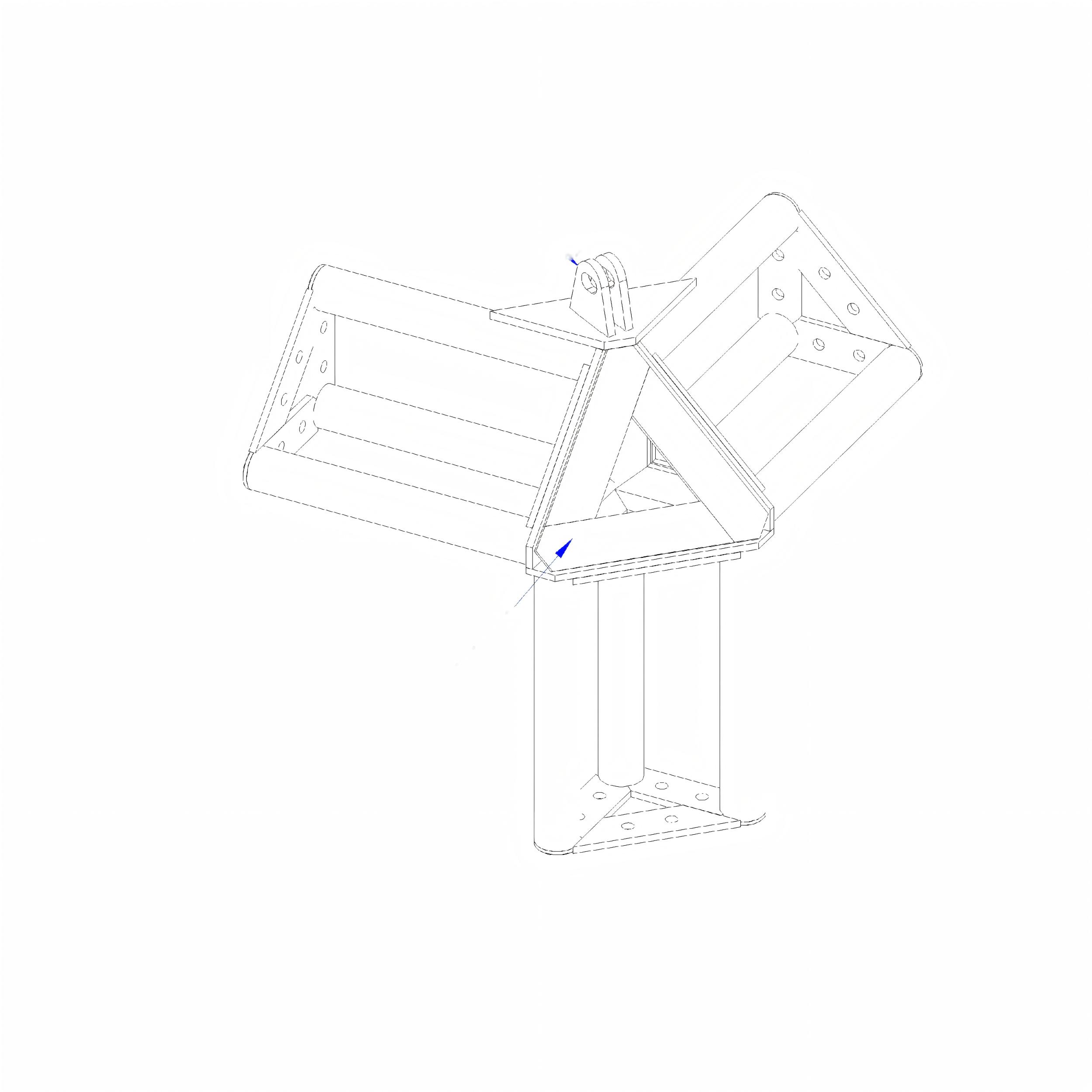

4020 | BS200×200 三角螺栓连接桁架 90°角 | 0.35m |

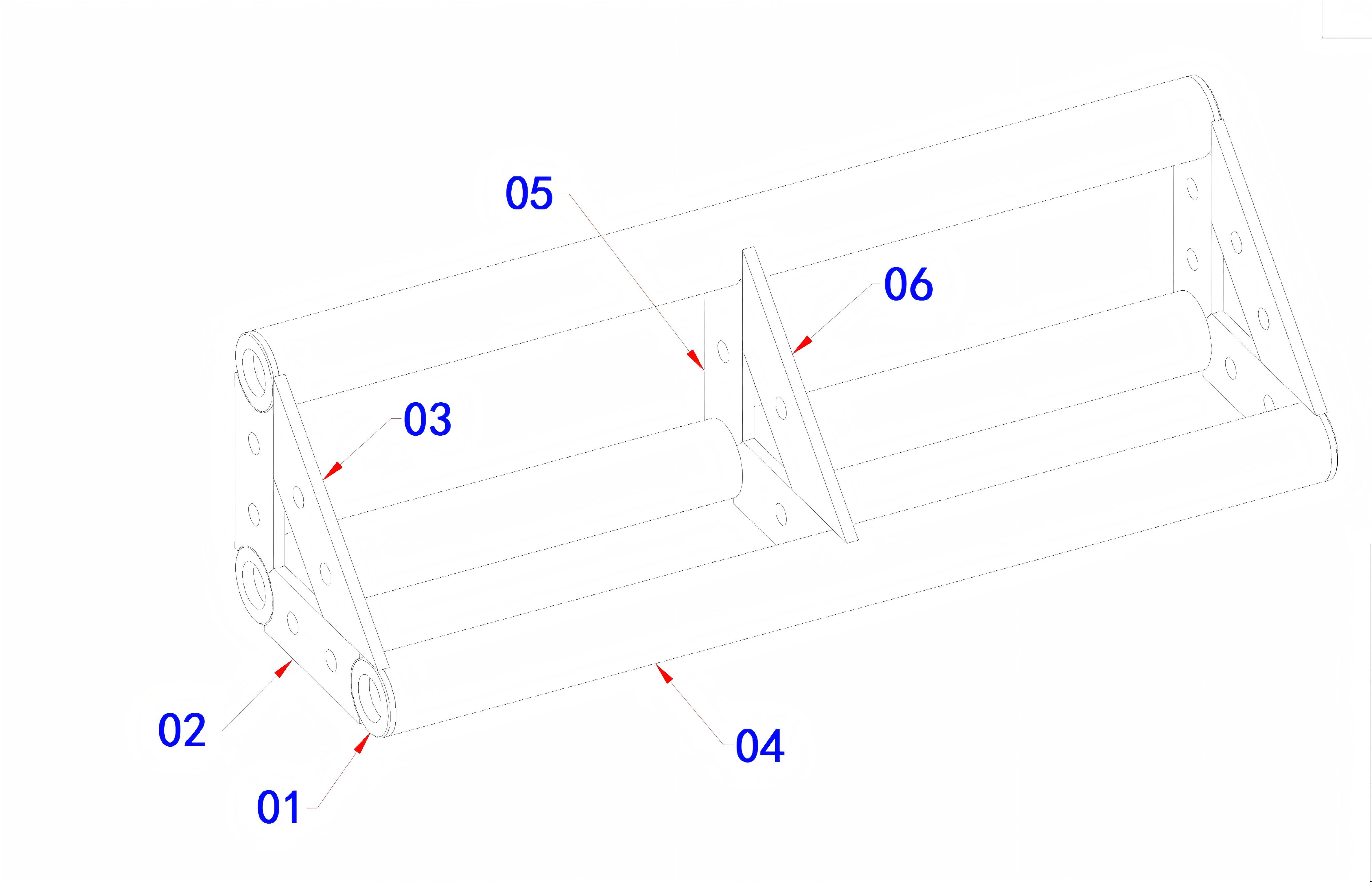

4020 | BS200×200 三角螺栓连接桁架 | 0.65m |
物品 | 细节 |
|---|---|
绘图系列 | BS200圆管端板三角螺栓连接铝桁架 |
结构类型 | 户外帐篷桁架结构/轻质铝框架 |
应用 | 户外帐篷结构、小型屋顶框架、轻质支撑结构 |
横截面 | 宽200mm×高200mm |
主管 | 50mm铝圆管 |
长度选项 | 0.31m / 0.35m（90°角） / 0.65m |
环境 | 户外帐篷桁架应用 |
材料 | 铝合金 |
连接系统 | 与端板的螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 户外帐篷结构部件和轻质铝框架系统 |
相关产品 | 标准照明桁架系统和室外屋顶桁架结构 |
BS200 铝三角螺栓连接桁架系统 是一种紧凑、轻量化的结构解决方案，专为户外帐篷结构和小型铝框架应用而设计。
桁架采用 50mm圆管设计，端板螺栓连接，模块化结构，易于组装、运输和重复使用。
该系统具有 200mm × 200mm 三角形轮廓，适用于：
户外帐篷框架；
小型屋顶支撑结构；
装饰铝结构；
轻量级事件结构。
三角形配置提供：
结构稳定性好；
轻量化设计；
高效的材料利用；
适合屋顶和天篷结构的几何形状。
端板连接设计允许：
安装快捷；
拆装方便；
交通便利；
结构组合灵活。
铝结构提供：
轻量化操控；
耐腐蚀；
外观良好；
适用于临时户外应用。
成分 | 描述 |
|---|---|
主和弦 | 50mm铝圆管形成三角形框架 |
对角支撑 | 提高结构稳定性和载荷分布 |
端板 | 提供模块化螺栓连接点 |
角部分 | 允许特殊角度安装，例如 90° 旋转结构 |
螺栓系统 | 允许组装和拆卸 |
模型 | 横截面 | 长度 | 主管 | 联系 |
|---|---|---|---|---|
BT20-0.31 | 200毫米×200毫米 | 0.31m | 50mm铝圆管 | 螺栓连接 |
BT20-0.35 角 | 200毫米×200毫米 | 0.35m | 50mm铝圆管 | 螺栓连接 |
BT20-0.65 | 200毫米×200毫米 | 0.65m | 50mm铝圆管 | 螺栓连接 |
可根据项目要求定制尺寸。
BS200三角桁架常用于：
帐篷屋顶框架；
小型天篷结构；
户外活动支持框架；
装饰屋顶结构。
紧凑的设计使其适用于：
展览结构；
小型活动结构；
定制铝框架。
有关的：
BS200三角桁架采用 端板螺栓连接系统.
优点：
各个部分可以组合成不同的结构布局。
可拆卸的结构减少了储存和运输的要求。
直线部分和角部分可以组合以实现定制布局。
实际应用性能取决于：
整体结构尺寸；
屋顶覆盖材料；
风况；
安装方法；
支持的负载。
对于暴露在风中的室外结构，可能需要额外的结构评估。
有关的：
BS200 三角形螺栓连接桁架可与：
户外帐篷结构；
小型屋顶桁架系统；
照明桁架组件；
定制铝框架；
事件支持结构。
有关的：
BS200三角形铝桁架主要用于户外帐篷结构、轻质屋顶框架和小型活动结构系统。
标准三角形型材尺寸约为 200mm×200mm ，采用 50mm铝圆管 作为主要结构件。
标准长度包括：
0.31m；
0.35m 90°角段；
0.65m。
可提供定制长度。
BS200采用端板螺栓连接系统，可快速组装和拆卸。
是的。 BS200适用于户外帐篷和天篷结构。但室外应用应考虑风荷载、覆盖材料和安装条件。
图纸显示了标准 BS200 三角形螺栓连接铝桁架配置。
最终的结构选择应根据项目要求、环境条件和工程考虑来确定。
