带鞍形屋顶的大型活动帐篷桁架系统 30x15x8m

5 0 评价

30x15x8米大型活动帐篷桁架系统
用于户外活动的铝制马鞍形屋顶桁架

原价：￥ 177918


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：4300kg

包装体积；35cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
15.00 m梁（前线）	4组	3.00 m	50×3.0	CS389×389	20pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
30.00 m 横梁（侧）	2套	3.00 m	50×3.0	CS389×389	18pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	6pcs
7.00 m支柱	8组	3.00 m	50×3.0	CS289×289	16pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	8pcs
框架塔	钉袖块S				8pcs
	钢基s				8pcs
	顶部s				8pcs
	手动提升，BA05 2ton				8pcs
	SPIGOT铰链部分，高度1M				8pcs
	纤维吊带，BA04,2吨3m				8pcs
	长距离的				32％
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	4组	1.50 m	50×3.0	CS289×289	4pcs
30.00 m 顶梁	1套	3.00 m	50×3.0	CS289×289	9pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	3pcs
7.70 m斜梁	8组	3.00 m	50×3.0	CS289×289	16pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.70 m	50×3.0	CS289×289	8pcs
7.70 m梯子桁架	24套	3.00 m	50×3.0	CL30,289*50	48％
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.70 m	50×3.0	CL30,289*50	24pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	2个
		将板与夹具连接			4pcs
		单夹			48％
		双夹具			16pcs
		屋顶冠层材料：PVC，蓝色或定制。		613.86	1pcs

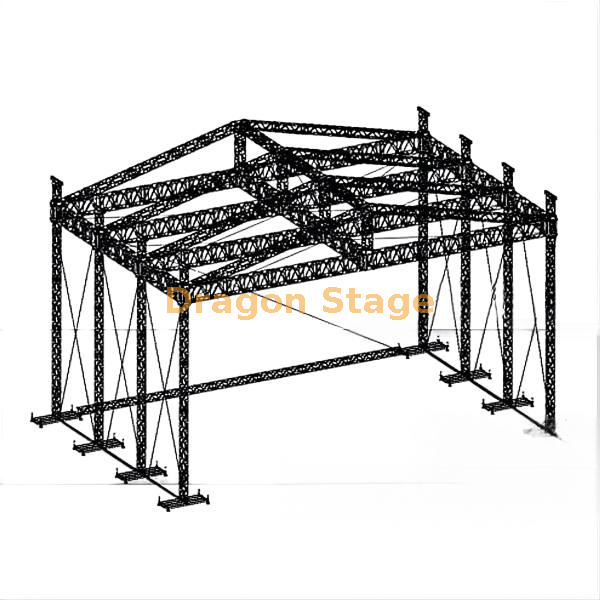

专业 30x15x8 米大型活动帐篷桁架系统，带马鞍屋顶

1。简介

对于世界级的节日、体育场规模的音乐会和大型企业活动，结构的规模必须与活动的雄心相匹配。 DragonStage 的 30x15x8m 大型活动帐篷桁架系统是一款精英工程解决方案，可提供令人惊叹的 450 平方米的覆盖空间。该系统采用独特的“马鞍顶”设计和 8 米的垂直间隙，专为容纳业内最复杂的技术骑手而设计。对于活动主办方和场馆管理者而言，面临的挑战是在 30 米净跨度内保持绝对的结构安全性，这种重型铝制系统通过先进的桁架几何结构和工业级材料解决了这一挑战。

2. 挑战与解决方案

30 米水平跨度的主要挑战是管理巨大的重力和环境负荷。传统桁架在这样的距离上可能会出现“下垂”或偏转； DragonStage 通过利用专为大跨度刚性而设计的超重型铝箱桁架型材解决了这个问题。此外，户外活动会受到风的影响。 “马鞍屋顶”几何形状在空气动力学方面具有优越性，与平面设计相比，风可以通过结构时减少升力。为了控制雨水，马鞍形确保水自然流向外柱，防止水袋重量积聚而造成危险。对于不同地形的安装，多塔地面支撑系统包括可调节的调平千斤顶，以确保基础完美稳定。

3. 主要特性和优点

30x15x8m 系统由航空航天级 6082-T6 铝合金制成。这种材料是高负载活动结构的全球基准，具有卓越的抗拉强度和天然耐腐蚀性（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统采用模块化塔式套筒块设计。这样就可以组装 30x15 米的大型屋顶网格，并在地面上完全配备照明、音频和 LED 屏幕。然后使用同步环链电动葫芦将整个结构提升至 8 米高的高度。根据临时结构的国际安全标准，这种地面支撑方法可显着降低与高空作业相关的风险，同时确保完美的水平提升（来源： https: //www.plasa.org ）。

为了提供完整的场地解决方案，该桁架与我们的模块化铝制舞台平台完全兼容。这些甲板具有 18 毫米防滑表面和高承载能力，打造出与高架鞍形屋顶无缝集成的专业性能地板（来源： https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
