BS300圆管螺栓连接铝桁架带侧连接板定制长度设计

绘图索引

• 3939

• 4246

• 4291

图纸信息

产品/图纸说明

BS300 圆管螺栓连接铝桁架带侧连接板

BS300-SCP系列是定制的直铝螺栓连接桁架系统，专为室内照明结构、展览框架和装饰装置而设计。

与标准 BS300 桁架截面相比，此配置增加了 侧连接板 ，为特殊布局提供额外的安装灵活性。

加固侧板设计允许桁架部分在以下应用中与定制结构、支撑框架和装饰组件连接：

• 展厅；

• 酒吧及娱乐场所；

• 室内照明系统；

• 装饰结构。

该系统采用 300mm×300mm方形桁架型材搭配50mm铝圆管 ，采用螺栓连接装配。

可用配置

BS300-SCP-065

长度：

0.65m

图纸参考：

4246-BS300(0.65m) 带侧板螺栓桁架

应用：

用于定制室内照明结构的短连接部分。

BS300-SCP-076

长度：

0.76m

图纸参考：

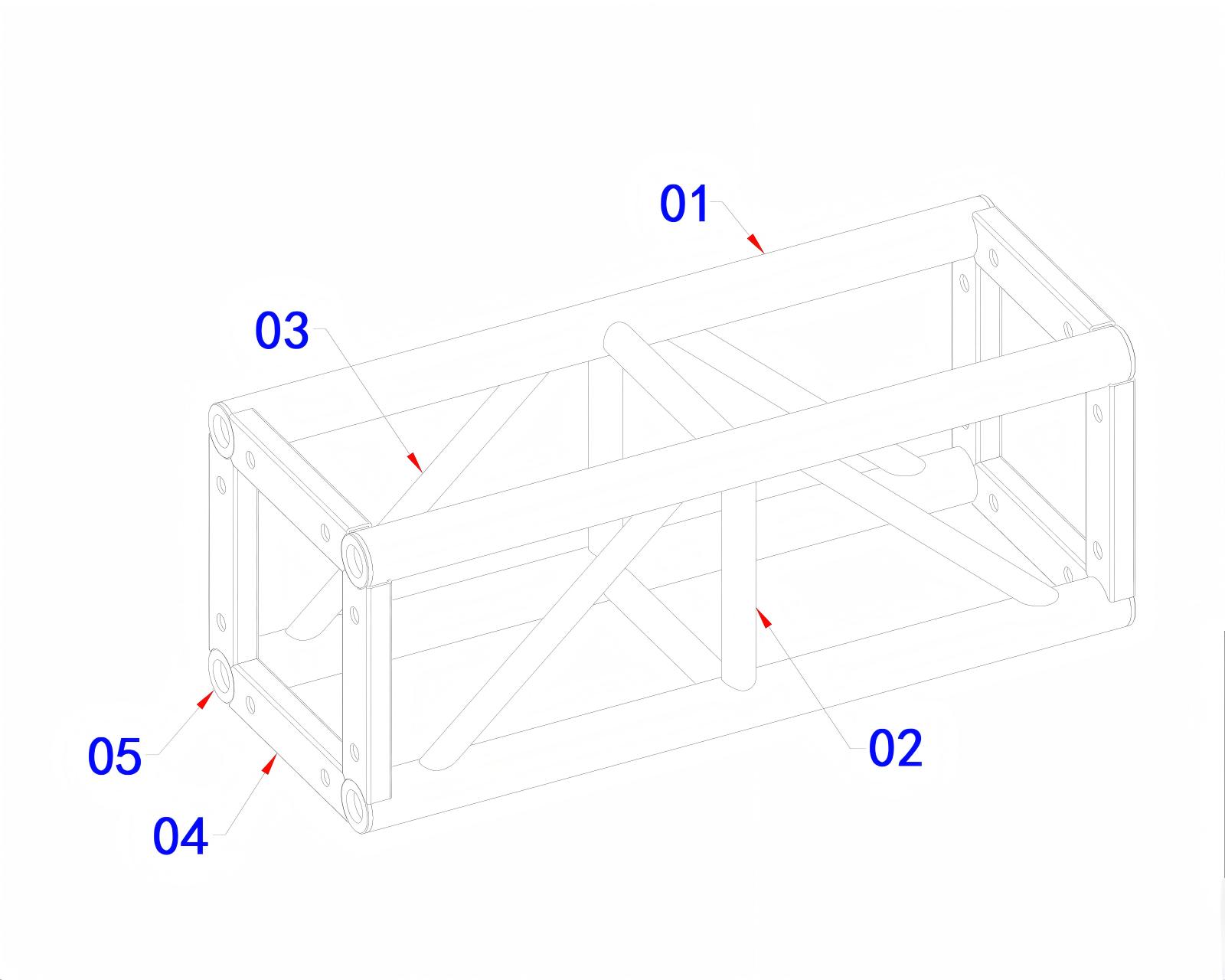

4291-BS300(0.76m) 螺栓桁架

应用：

紧凑的装饰和照明框架组件。

BS300-SCP-146

长度：

1.46m

图纸参考：

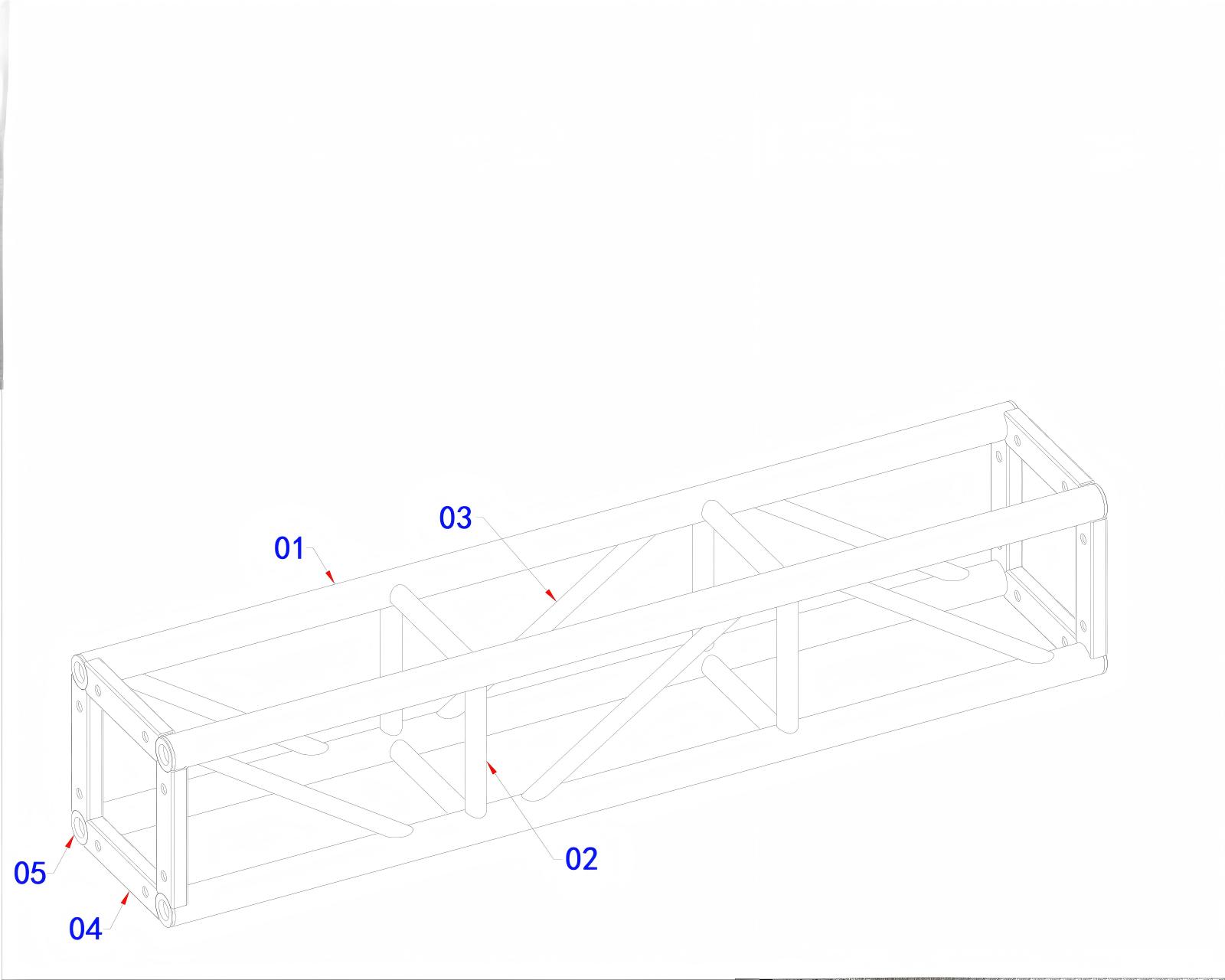

4291-BS300(1.46m) 螺栓桁架

应用：

用于展览和娱乐结构的中等长度连接组件。

BS300-SCP-210

长度：

2.10m

图纸参考：

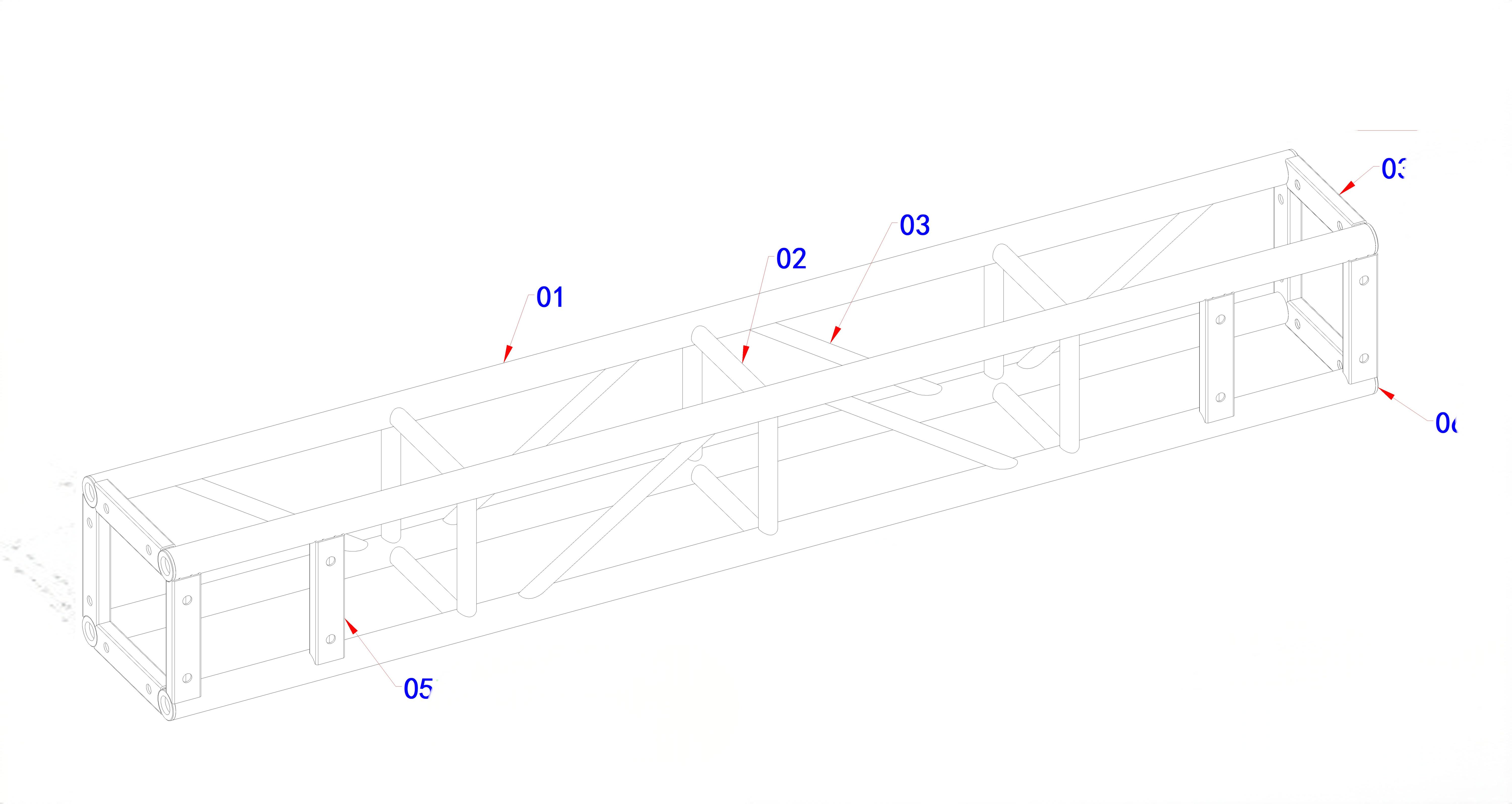

3939-BS300(2.1m) 带侧板螺栓桁架

应用：

主要结构部分为室内照明框架。

BS300-SCP-343

长度：

3.43m

图纸参考：

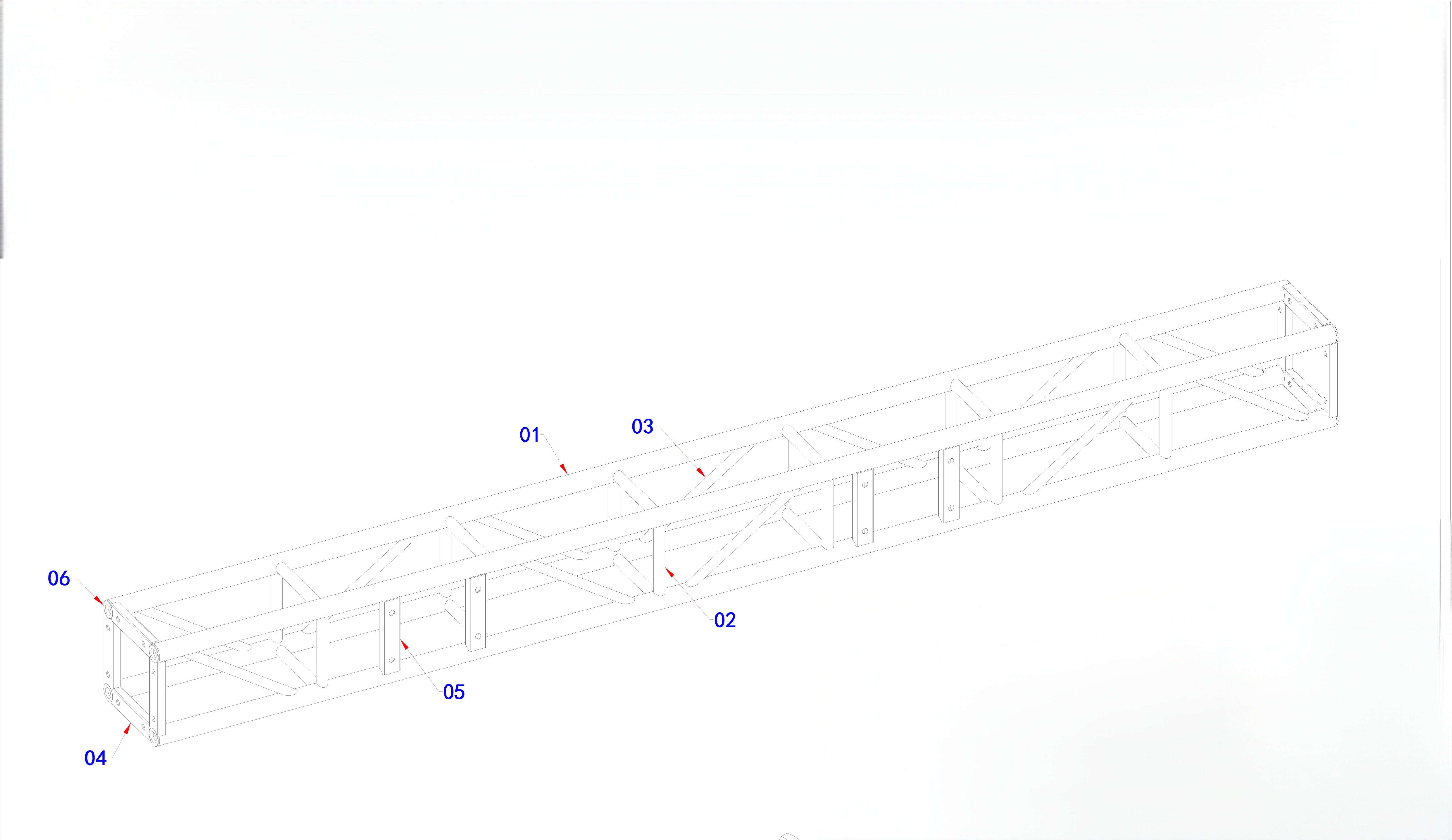

4291-BS300(3.43m) 带侧板螺栓桁架板材

应用：

大跨度定制照明及装饰结构构件。

结构特点

1. BS300方形轮廓

桁架采用：

• 宽度：300毫米

• 高度：300毫米

• 主管直径：50mm

此尺寸在以下方面实现了平衡：

• 视觉外观；

• 结构刚度；

• 安装灵活性。

2. 侧连接板设计

附加侧板提供：

• 定制连接点；

• 与特殊结构有更好的兼容性；

• 更轻松地与展览和娱乐框架集成。

这种设计常用于标准桁架连接无法满足安装要求的情况。

3、螺栓连接系统

螺栓连接结构提供：

• 交通便利；

• 组装方便；

• 配置灵活；

• 可更换组件。

与焊接固定结构相比，模块化螺栓连接桁架系统更适合临时活动结构。

典型应用

展览灯光结构

BS300-SCP 系列可用于：

• 展位灯架；

• 装饰拱门；

• 悬挂式照明结构；

• 显示框架。

有关的：

展览摊位

酒吧灯光结构

对于娱乐场所，此类桁架可用于：

• 酒吧灯架；

• DJ灯光结构；

• 装饰天花板框架。

有关的：

照明桁架

工程笔记

定制桁架结构的最终配置取决于：

• 安装方法；

• 设备装载；

• 支持条件；

• 跨度要求；

• 环境条件。

对于室内应用，结构要求通常集中在：

• 照明设备重量；

• 连接可靠性；

• 安装稳定性；

• 视觉要求。

对于较大的户外应用，需要额外考虑，例如风荷载和结构分析。

常问问题

1. BS300-SCP螺栓连接桁架的用途是什么？

BS300-SCP主要用于室内照明结构、展览框架、酒吧照明系统和装饰装置。

2、BS300-SCP与标准BS300桁架有什么区别？

BS300-SCP增加侧连接板，连接更加灵活，结构定制。

3. BS300-SCP的长度可以定制吗？

是的。长度、连接位置和附加板可根据项目要求定制。

4. BS300-SCP适合户外应用吗？

所示设计主要用于室内应用。室外使用需要根据环境条件进行额外的结构评估。

5、为什么选择螺栓连接铝桁架？

与永久性焊接结构相比，螺栓连接的铝桁架提供模块化组装、更容易运输和灵活安装。

设计须知

本档案中显示的图纸仅供参考，以展示 Dragon Stage 的定制设计能力。

最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
