2021 / 3404

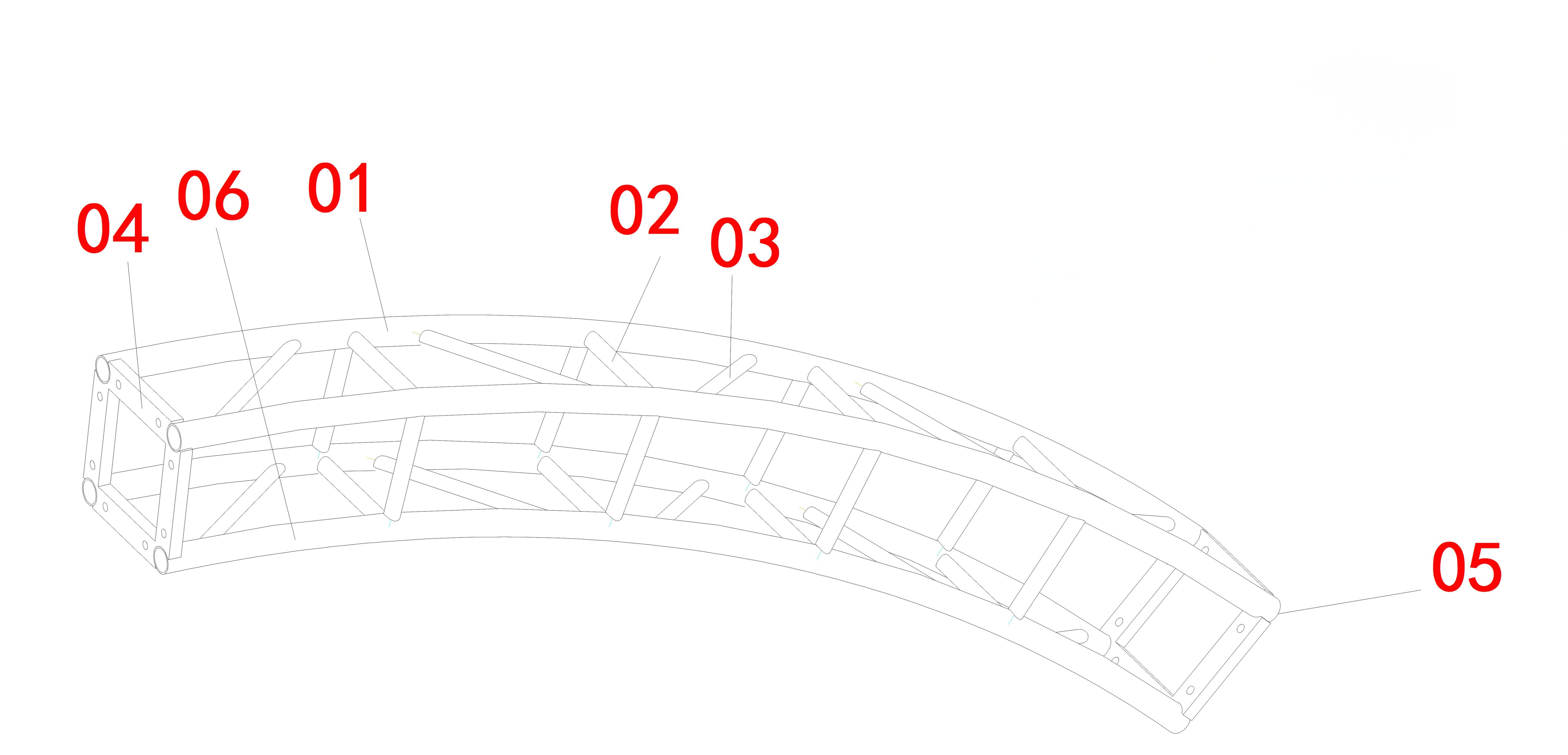

2021-3404-BS30(R3.6m).jpg 上图表示 BS300 圆管螺栓连接铝桁架设计的弯曲配置，用于照明结构、装饰装置和定制活动应用。
图纸索引用作查找相关CAD图纸和生产记录的参考。
物品 | 细节 |
|---|---|
绘图索引 | 2021 / 3404 |
绘图系列 | BS300 弯圆管螺栓连接桁架 |
结构类型 | 定制弧形铝桁架组件 |
应用 | 室内外照明结构/装饰结构 |
横截面 | 宽300mm×高300mm |
主管 | 50mm铝圆管 |
曲率半径 | R3.6m |
环境 | 室内和室外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 弧形照明及装饰结构件 |
该图纸档案展示了 2021/3404-BS300 弯曲圆管螺栓连接铝桁架组件， 专为照明结构、装饰框架和定制活动安装而开发。
该绘图的索引号为 2021/3404 ，相关绘图文件表示基于 BS300 圆管螺栓连接桁架设计的定制弯曲配置。
与直桁架截面不同，弧形桁架组件主要用于项目需要特殊视觉外观、圆形布局或弧形照明布置时。
BS300弧形桁架结合了300mm×300mm结构截面、50mm铝圆管设计和螺栓连接系统，为室内外活动结构提供灵活的解决方案。
2021 /3404-BS300 采用弯曲模块化螺栓连接圆管结构。
与焊接弯曲结构相比，螺栓连接弯曲桁架构件具有以下优势：
运输效率；
储存方便；
安装灵活；
定制的结构布局。
弯曲的设计允许桁架集成到需要以下的结构中：
弧形照明布置；
装饰性弧形框架；
圆形或半圆形事件结构；
定制娱乐设施。
连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统，如插口连接、螺栓连接和板式连接。
有关桁架连接方法的更多信息，请参见：
2021 /3404-BS300 弯曲桁架设计档案 包括以下配置：
2021-3404-BS30(R3.6m).jpg半径：
R3.6m
应用：
适用于弧形照明结构、装饰性活动框架、酒吧照明结构和定制视觉装置。
BS300 弯曲桁架组件通常集成到完整的活动结构中，而不是单独使用。
典型应用包括：
弧形条形照明结构；
室内会所装饰框架；
弧形舞台灯光系统；
展览展示结构；
活动装饰装置；
定制铝桁架结构。
最终配置可能包括其他组件，例如：
照明灯具；
电机和起重设备；
装饰板；
支撑结构；
连接配件。
相关应用：
对于弧形桁架结构来说，单个弧形截面只是整个结构体系的一部分。
最终配置取决于：
曲率半径；
整体结构布局；
设备装载；
安装方法；
支持条件；
室内或室外环境。
弧形结构通常需要定制设计，因为半径、连接点和支撑方式直接影响最终的安装。
材料的选择也会影响结构性能。铝合金因其轻质特性、耐腐蚀和外观质量而广泛应用于活动结构中。
相关知识：
BS300 弯曲螺栓连接桁架组件可以集成到：
弧形照明桁架系统；
俱乐部照明结构；
装饰性活动结构；
展览框架；
定制舞台结构。
相关解决方案：
对于未来的采购应用程序，该图纸存档可以连接到：
可能的产品配置：
BS300 弧形桁架 R3.6m
图纸档案展示了 Dragon Stage 的定制设计能力，而产品页面则提供了购买信息和规格。
BS300弧形螺栓桁架主要设计用于弧形照明结构、装饰框架和定制活动安装。
是的。弯曲半径可根据工程要求、结构布局、安装条件定制。
直桁架截面主要用于线性结构，而曲线桁架截面则用于项目需要弧形布局或特殊视觉设计的情况。
是的。它可以用于室外应用，但最终结构应考虑环境条件，特别是风荷载和支撑方法。
是的。 Dragon Stage可以提供定制解决方案，包括弧形桁架设计、结构配置和制造支持。
本档案中显示的图纸仅供参考，以展示 Dragon Stage 的定制设计能力。
最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
