当观众进入体育场观看大型音乐会时,他们通常只能看到最终的结果:
巨大的主舞台。
巨型 LED 屏幕。
悬挂式扬声器。
照明系统。
观众区。
专业的后台设施。
这个场地似乎是一夜之间建成的。
然而,大型体育场演唱会实际上是一个临时工程项目,需要精心策划、运输、结构安装、制作集成和最终修复。
2026广州珍珠啤酒节音乐节期间,整体项目期限由 7月10日延长至7月21日.
乍一看,搭建一个临时舞台,近两周的时间似乎很长。
然而,这一时期并不仅仅代表舞台建设。
它包括:
物资运输。
场地准备。
接地保护。
结构安装。
屋顶组装。
环锁结构。
LED安装。
音频安装。
照明安装。
系统测试。
排练。
事件操作。
舞台拆除。
体育场修复。
所以:
体育场音乐会的时间并不是搭建舞台所需的时间。这是创建、运营和拆除临时场地的完整生命周期。
整体施工顺序可以在体育场音乐会舞台的施工顺序:从空场地到完整活动结构中理解。
体育场音乐会项目可以分为几个阶段。
日期范围 | 主要活动 |
|---|---|
7月10日之前 | 设计确认、生产、运输准备 |
7 月 10 日至 16 日 | 主体结构施工及设备安装 |
7 月 16 日至 18 日 | 系统集成、测试和排练准备 |
7 月 19 日 | 演唱会运营 |
7 月 20 日至 21 日 | 拆除及场地恢复 |
可见的表演只有一天。
围绕该性能的工程过程持续的时间要长得多。
在施工开始之前,第一个挑战不是安装。
是物流。
大型体育场音乐会需要运输许多不同的系统,包括:
钢屋顶组件。
液压起重设备。
环锁结构。
铝制屋顶框架。
舞台甲板。
LED 橱柜。
线阵列扬声器。
照明设备。
电缆。
配电系统。
临时帐篷。
压载舱。
这些材料并不是作为一个完整的结构到达的。
必须按照施工顺序进行交付、分类和安装。
例如:
主要屋顶结构必须在最终装配之前到达。
Ringlock 组件必须在 LED 支持系统之前到达。
LED箱体必须在支撑结构准备好后才能到达。
音响设备必须在结构悬挂点核实后安装。
因此,构建顺序由结构依赖性控制。
体育场是为体育活动而设计的,而不是重型建筑。
在卡车、叉车和结构部件进入现场之前,必须保护现有表面。
施工团队必须考虑:
草坪保护。
轨道保护。
排水系统。
车辆路线。
材料储存区。
紧急访问。

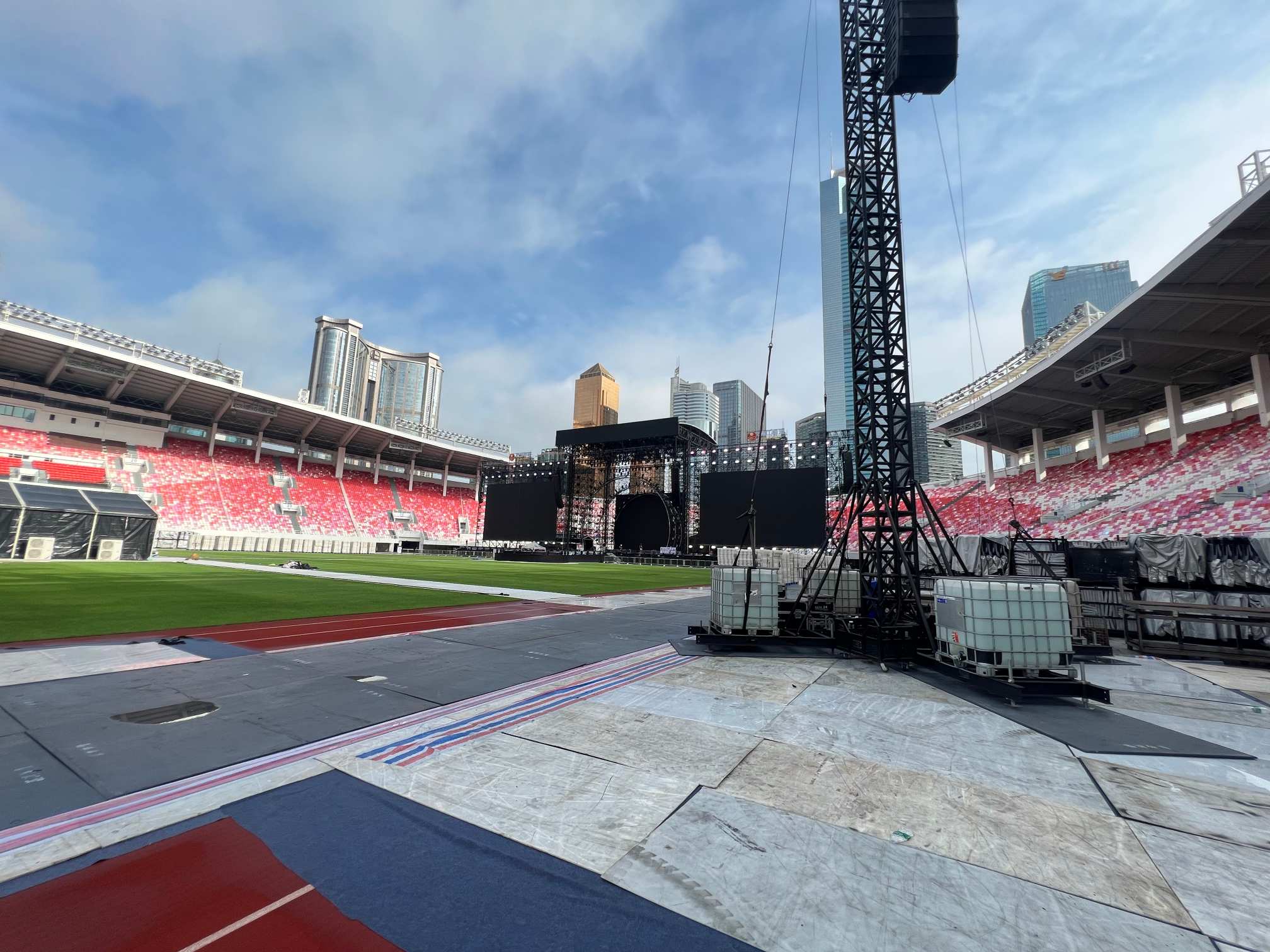

在该项目中,体育场表面采用多层保护,包括:
防水保护片。
防滑层。
塑料保护板。
钢制保护板。
模块化临时地板系统。
目的不仅仅是防止可见的损坏。
它还为以下人员创造稳定的工作环境:
叉车。
物资运输。
临时搭建物。
重型设备。
有关此过程的更多详细信息可以在以下位置找到:
音乐会施工期间如何保护体育场轨道?
主舞台并未组装成一个完整的物体。
它是从地面向上发展的。
该序列通常包括:
第一步是建立:
中心线。
主舞台位置。
屋顶柱位置。
走道对齐。
观众关系。
此阶段的精度决定了最终的几何形状。

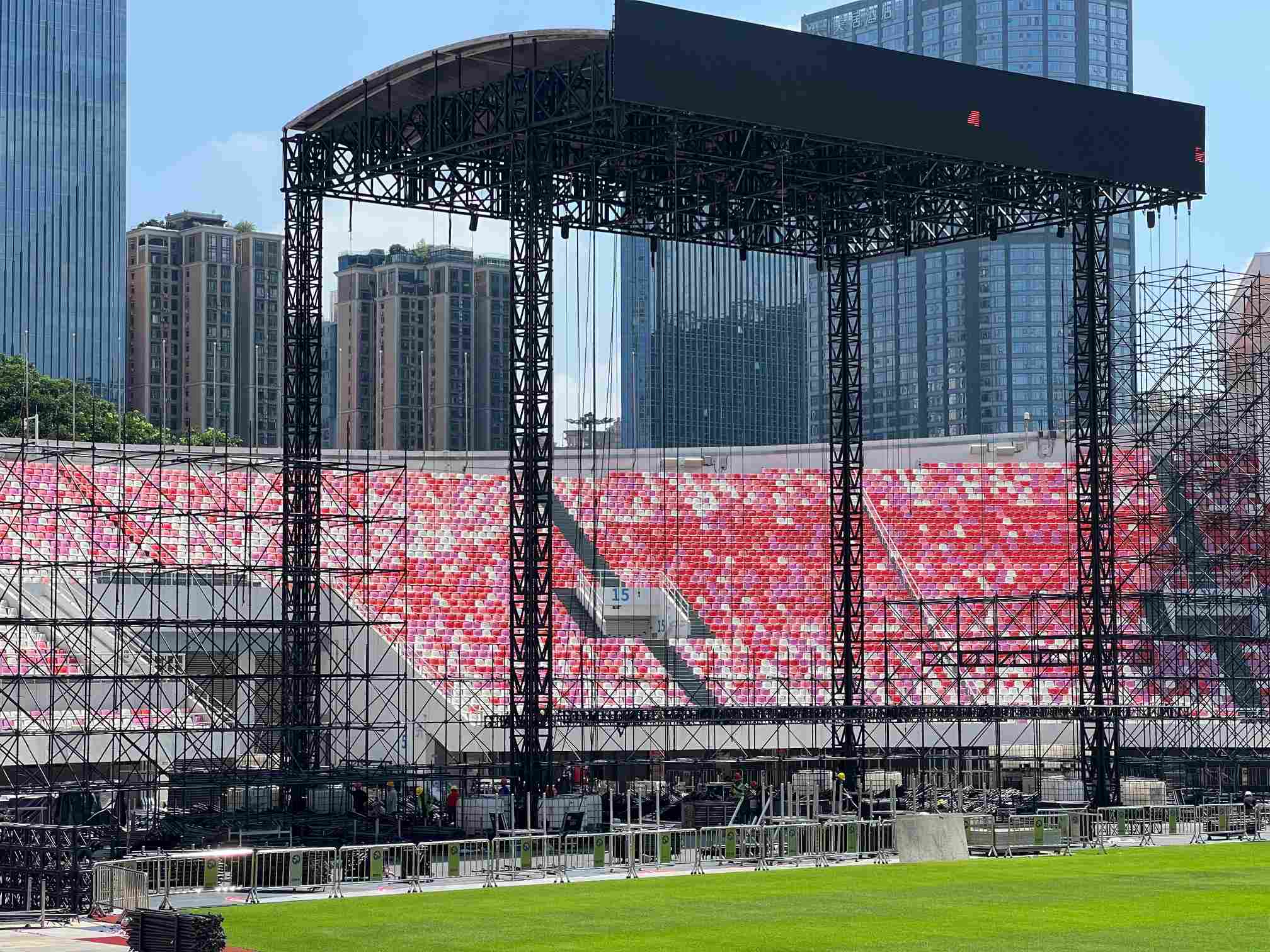

主要屋顶结构要求:
钢底座。
主要栏目。
液压缸。
屋顶横梁。
铝制弧形屋顶框架。
屋顶不能简单地提升到位。
它是逐步组装和升高的。
完整的方法在以下内容中讨论:
大型演唱会主舞台是如何搭建的?
与此同时,大型环形结构被组装在舞台周围。
这些结构支持:
LED 屏幕。
音频系统。
技术平台。
访问区域。
环锁结构需要:
正确的几何形状。
支撑。
加载路径。
连接控制。
相关工程原理解释如下:
和
环形结构如何支撑大型音乐会舞台?
结构系统稳定后,即可安装生产设备。
此阶段通常需要大量时间,因为许多不同的技术团队一起工作。
LED显示屏并不是简单地放置在有空间的地方。
每个屏幕都需要合适的支撑方法。
在这个项目期间:
主背景 LED 由舞台平台支撑。
侧面 LED 屏幕安装在 Ringlock 结构上。

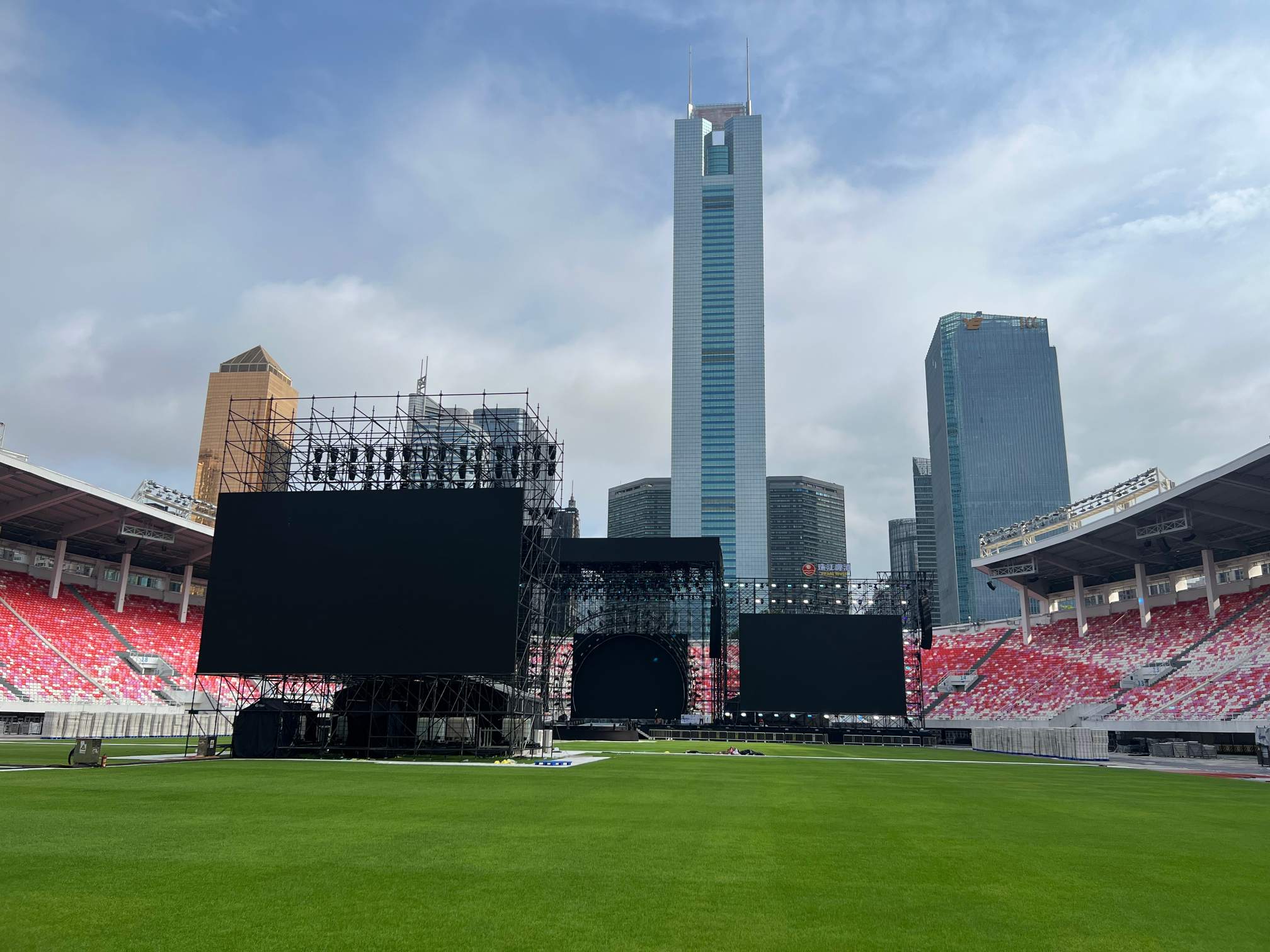

FOH LED 屏幕采用 Ringlock 支持。
前车顶 LED 横幅采用铝制支撑框架。
不同的 LED 位置需要不同的工程解决方案。
更多详情:
LED大屏如何支持?
大型线阵列需要:
索具点。
结构验证。
吊装。
安全电缆。
声学定位。
主舞台扩音、侧扩音和中继扬声器系统均采用了不同的支撑方式。
更多信息:
大型音乐会舞台上线阵列如何安全悬挂?
照明系统需要:
桁架安装。
电机系统。
电缆布线。
寻址。
测试。
在支撑结构准备好之前不能安装照明。
屋顶高度、索具位置和照明角度必须共同发挥作用。
当建筑物矗立起来时,音乐会还没有结束。
生产系统必须集成。
这包括:
工程师检查:
扬声器延迟。
覆盖范围。
声音平衡。
系统计时。
主 PA 和中继系统必须协同工作。
灯光工程师项目:
固定装置。
移动。
效果。
提示。
LED 系统需要:
信号测试。
屏幕对齐。
相机集成。
团队验证:
表演者动作。
走道访问。
后台流通。
安全路线。
只有这些元素共同作用后,场馆才能成为一个正常运转的表演系统。
一种常见的误解是:
如果项目紧急,为什么不日夜不停地工作呢?
对于大型城市体育场活动,施工时间受到环境和监管限制的影响。
该项目于七月在广州进行。
这一时期的特点是:
高温。
高湿度。
强烈的阳光。
根据职业安全要求,极端高温条件下的户外施工作业必须进行调整以保护工人。
当温度过高,特别是超过特定阈值时,连续的白天户外工作可能会受到限制。
这意味着可用的工作窗口不仅仅是:
24小时×施工天数。
实际生产时间减少。
工人必须避开最危险的高温期并保持安全的工作条件。
对于涉及以下的临时结构:
钢构件。
铝结构。
高级安装。
举重。
工人的安全直接影响施工效率。
另一个限制是城市环境。
体育场位于广州市天河区中心区。
市中心的夜间施工涉及以下考虑因素:
噪音控制。
交通影响。
周边居民。
公安。
体育场馆管理要求。
因此,长时间的夜间工作并不总是能够自由安排。
即使需要额外的时间,也可能需要批准和协调。
结果是可用的施工进度必须平衡:
项目期限。
工人安全。
城市法规。
7月的广东也正值台风和强降雨季节。
天气直接影响临时建筑施工。
大雨和强风会影响:
起重机操作。
高级安装。
屋顶组装。
布料安装。
索具工作。
电气安装。
例如:
安装大型弧形屋顶膜需要合适的天气条件。
在强风期间操作起重设备可能会产生不可接受的风险。
在大雨期间安装电气系统需要额外的保护。
因此,施工进度必须考虑天气因素。
项目工期不仅仅由人力控制。
也是受环境控制的。
专业的活动公司不仅仅是试图尽快建造。
目标是:
安全安装。
正确的结构装配。
运行可靠。
准时交付活动。
高效拆解。
在没有适当控制的情况下减少施工时间可能会导致:
结构性风险。
安装错误。
设备问题。
安全问题。
暂时并不意味着简单。
仅使用一天的结构仍然需要与永久性结构相同的工程学科。
音乐会结束后,项目还没有完成。
场地必须恢复到原来的状态。
拆卸遵循受控的相反顺序。
通常:
移除表演者的设备。
拆除灯光和音响系统。
拆除 LED 屏幕。
拆除索具。
拆除环锁结构。
降低并拆卸屋顶系统。
拆除舞台甲板。
拆除接地保护。
恢复体育场区域。
拆卸过程必须像安装一样仔细计划。
错误地拆除临时结构可能会损坏:
设备。
体育场表面。
成分。
它还可能造成安全隐患。
虽然活动仅持续一天,但工程生命周期持续的时间要长得多。
运输、测试、演练、运行和修复都需要时间。
室外临时建筑总是受到以下因素的影响:
热。
雨。
风。
体育场音乐会还必须考虑:
法规。
噪音。
公安。
交通。
邻近环境。
体育场音乐会舞台之所以需要近两周的时间,并不是因为结构本身难以单独组装。
时间表包括将体育场改造成临时表演场地的完整过程。
7月10日至7月21日期间,该项目涉及:
运输。
接地保护。
结构施工。
屋顶安装。
环锁系统。
LED安装。
音频和灯光集成。
排演。
演唱会运营。
拆解。
站点恢复。
此外,施工进度必须适应:
广州夏季炎热。
城市夜间工作限制。
广东台风及降雨情况。
因此,大型音乐会不仅仅是一场表演。
这是一个在结构、环境和运营限制下运行的临时工程项目。
观众将看到一晚的娱乐表演。工程师们负责近两周的规划、施工、运营和修复工作,以使这个夜晚成为可能。
