户外定制扬声器铝桁架翼 2m 活动螺栓插口舞台桁架屋顶系统 12x8x12m

5 0 评价

舞台甲板 4x8 英尺高 1.2-2m，带 2 个楼梯和楼梯扶手 9.76x7.32m

原价：￥ 38150 - 77506


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：2200kg

包装量：16CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
12.00 m梁（前线）	2套	3.00 m	50×3.0	BS400×400	8pcs
		2.00 m	50×3.0	BS400×400	0pcs
		1.00 m	50×3.0	BS400×400	0pcs
8.00 m梁（侧）	2套	3.00 m	50×3.0	BS400×400	4pcs
		2.00 m	50×3.0	BS400×400	2个
		1.00 m	50×3.0	BS400×400	0pcs
11.00 m支柱	4组	3.00 m	50×3.0	BS300×300	12％
		2.00 m	50×3.0	BS300×300	4pcs
		1.00 m	50×3.0	BS300×300	0pcs
梁立方体	立方体400x400				0pcs
框架塔	螺栓桁架袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.20 m	50×3.0	BS300×300	2个
8.00 m顶梁	1套	3.00 m	50×3.0	BS300×300	2个
		2.00 m	50×3.0	BS300×300	1pcs
		1.00 m	50×3.0	BS300×300	0pcs
6.20 m斜梁	4组	3.00 m	50×3.0	BS300×300	4pcs
		2.00 m	50×3.0	BS300×300	4pcs
		1.20 m	50×3.0	BS300×300	4pcs
6.20 m梯子桁架	6组	3.00 m	50×3.0	BL30,300*50	6pcs
		2.00 m	50×3.0	BL30,300*50	6pcs
		1.20 m	50×3.0	BL30,300*50	6pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		BS300×300	2个
		屋顶康纳5种方法，用于屋顶梁桁架		BS300×300	0pcs
		将板与夹具连接			2个
		单夹			12％
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		179.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	BS400×400	0pcs
		2.00 m	50×3.0	BS400×400	2个
		1.00 m	50×3.0	BS400×400	0pcs
11.00 m翅膀支柱	2套	3.00 m	50×3.0	BS300×300	6pcs
		2.00 m	50×3.0	BS300×300	2个
		1.00 m	50×3.0	BS300×300	0pcs
翅膀塔	螺栓桁架袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	螺丝铰链部分，高度1m				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：1600公斤

包装体积：10.5cbm

物品	规格					数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的			24件
	122m舞台支架					30个PC
	244m舞台支架					28个PC
	用伸缩管站立					35个PC
	舞台可调式基础					35个PC
舞台楼梯	木制浇头	全部的	8	步骤	可调节到舞台高度	2个

户外定制扬声器铝桁架翼 2m 活动螺栓插口舞台桁架屋顶系统 12x8x12m

简介：安全、综合的户外活动建筑的基础

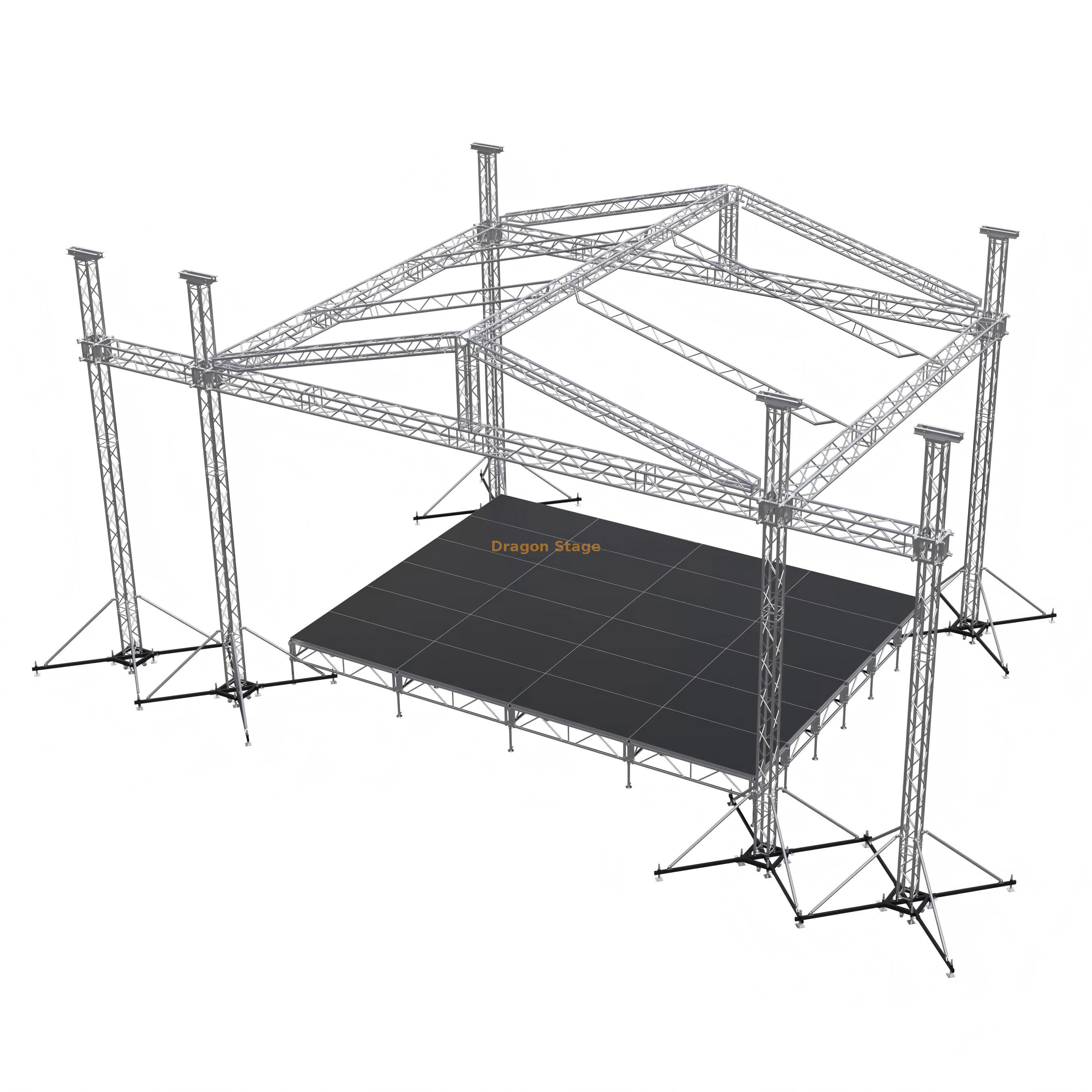

DragonStage户外定制扬声器铝桁架翼系统是一个高耸的综合结构，专为专业音乐会制作和大型活动应用而设计。该系统的尺寸宽 12 米，深 8 米，高度达到令人印象深刻的 12 米，为主舞台提供了一个高度可见且结构合理的平台，并配有全方位的天气保护和专用的音响装置支持。

这种重型舞台桁架屋顶系统是一种模块化解决方案，包括照明和视频的基本结构、完整的舞台平台以及两侧的 2 米集成扬声器翼桁架。与许多仅依赖插口连接的系统不同，该模型巧妙地结合了螺栓桁架 (BS) 和插口桁架 (CS) 组件，提供卓越的刚性和技术集成，以满足全球活动安全和工程标准的严格要求。

活动施工物流的挑战与解决方案

管理高端户外设施的活动专业人员面临着与结构完整性、快速部署和声音优化相关的巨大后勤和技术压力。 DragonStage 直接解决了这些挑战：

结构完整性和高度：该系统采用高级铝合金，主要桁架组件（梁为 BS400x400，柱为 BS300x300），主管尺寸一致为 50mm x 3.0mm。这提供了 12m 垂直高度所需的必要材料强度和工程可靠性，最大限度地减少了索具图的偏转并最大限度地提高了负载能力。（来源： https ://www.dragontruss.com/Aluminum-Truss-pl3962133.html ）

音响系统集成：优化音频扩散至关重要。两个 2m 长的专用扬声器铝桁架翼（由其自己的 11m 支柱支撑）可确保线阵列系统安全、高架的悬挂点，将音频最佳地定位在人群上方，而不会给主屋顶网格带来过重的负担。

大规模高效安装：尽管系统尺寸较大，但其设计旨在简化安装。它包括 6 套 2 吨手动葫芦 (BA05) 和纤维吊索，用于安全、受控的垂直屋顶高度。总共 6 个塔楼（4 个主塔、2 个翼塔）上集成了 24 个长支腿，最大限度地提高了基座占地面积，这对于稳定性和抗风载能力至关重要。（来源： https ://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ）
