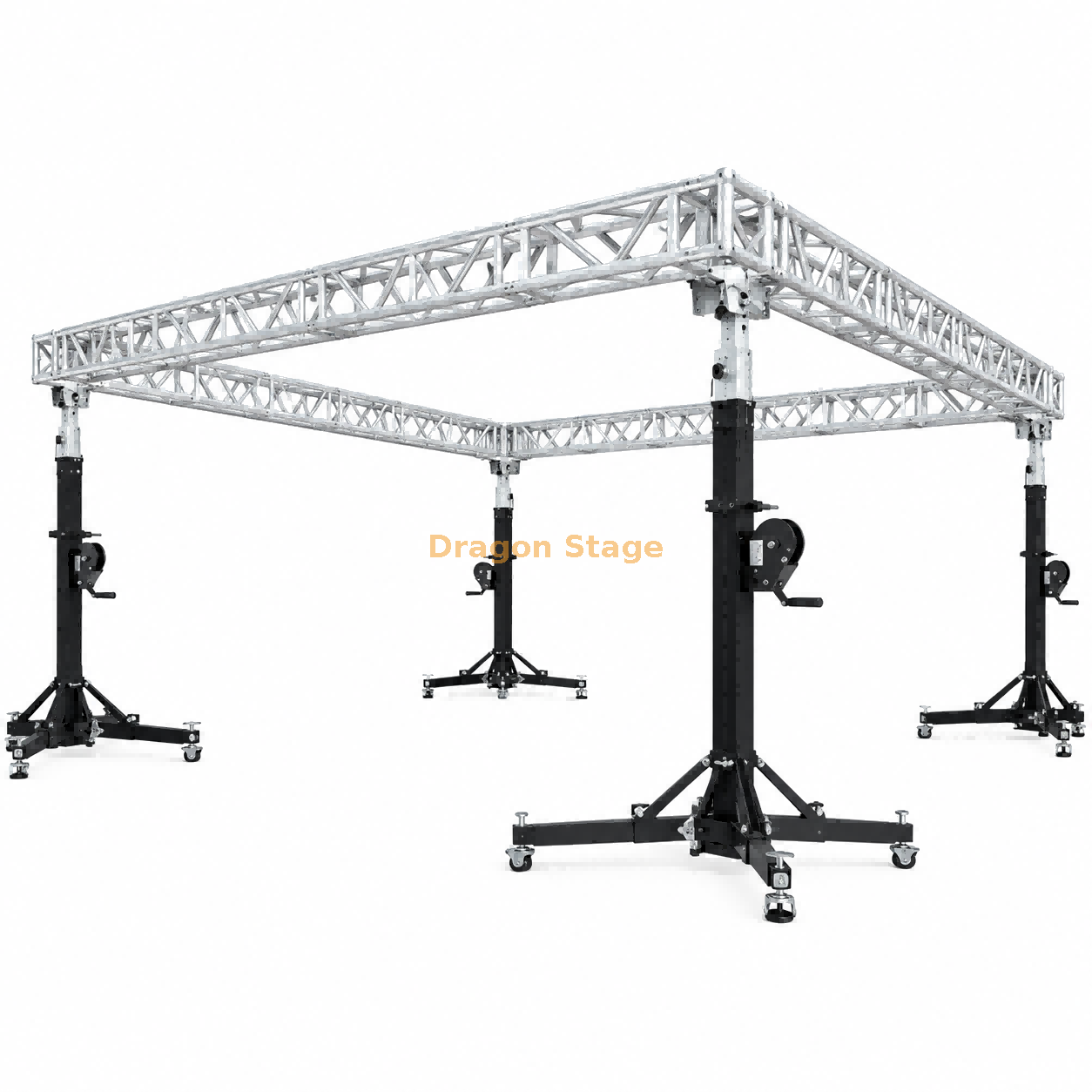

DragonStage 12x12 米（标称 40x40 英尺）方形桁架系统是一个模块化活动照明框架，由四个重型钢制手动曲柄支架支撑。当前的产品清单指定了四个 6.5m 曲柄架，每个曲柄架的载重量为 250kg，以及 300mm 螺栓桁架和 290mm 插口桁架组件配置。该系统专为临时活动和照明应用而设计，允许客户根据其照明布局、吊装要求和现场条件选择完整的桁架布置。
Dragon Stage
4 件 6.5m 250kg 曲柄架
产品信息
| 项目 | 规格 |
|---|---|
| 品牌 | 龙台 |
| 产品类型 | 带手动曲柄支架的方形照明桁架系统 |
| 标称系统尺寸 | 12×12m |
| 英制尺寸 | 40 × 40 英尺（标称） |
| 布局 | 方形/四面桁架框架 |
| 配套设备 | 4 个钢制曲柄架 |
| 列出的曲柄支架尺寸 | 6.5m / 约 21.3 英尺 |
| 每个展位列出的容量 | 250公斤/约551磅 |
| 列出的螺栓桁架类型 | 300×300毫米 |
| 螺栓桁架长度 | 3m / 约 9.84 英尺 |
| 列出的螺栓桁架数量 | 16个PC |
| 特殊螺栓桁架截面 | 4 件，带有附加连接面 |
| 列出的插口桁架类型 | F34型290mm |
| 插口桁架长度 | 3m / 约 9.84 英尺 |
| 列出的插口桁架数量 | 24件 |
| 列出的角立方体 | 4个 |
| 吊装方法 | 手动曲柄支架 |
| 主要应用 | 活动照明/临时桁架框架 |
| 最终包配置 | 订购前需确认 |
16 个 3m-300x300mm 螺栓桁架，用于方形框架
其中有4块具有附加连接面。
插口桁架 F34 290mm- 3m 24 件 用于方形框架
有 4 个立方体
产品描述
DragonStage 12x12 米铝制方形桁架系统专为需要手动曲柄支架支撑的大型头顶照明桁架框架的临时活动而设计。
标称系统尺寸为：
12m × 12m / 40 英尺 × 40 英尺
该系统使用四个钢曲柄支架来支撑桁架布置。每个展位的标称尺寸为 6.5m，单个承重为 250kg。
与传统的固定高度桁架结构不同，曲柄支架布置允许使用手动起重设备升高或降低桁架组件，但须遵守批准的起重程序和设备配置。
该产品是一个照明桁架框架，而不是一个屋顶覆盖的舞台系统。当前产品说明中未指定屋顶覆盖物或舞台甲板。
对于相关起重设备，请探索 典型曲柄支架.
四个重型手动曲柄支架
目前产品配置如下：
4 个 × 6.5m 钢曲柄支架
公布的单人承载能力：每摊位 250 公斤
这些支架为桁架系统提供提升位置。
对于活动公司来说，主要的实际好处是照明框架可以作为可重复使用的临时结构进行组装和处理，而不是作为永久固定的架空框架安装。
但所列的 250 公斤承载能力适用于单个展位规格。不得将其解释为确认完整的四支架桁架系统可以安全地支撑 1,000 公斤的组合悬挂负载。
允许的完整系统负载取决于桁架布置、连接、负载位置、起重操作、展台制造商要求和现场条件。
300×300mm螺栓桁架配置
当前的产品说明列出了以下螺栓桁架组件：
| 组件 | 数量 |
|---|---|
| 300×300mm螺栓桁架，3m长 | 16个PC |
| 具有附加连接面的截面 | 16 件中的 4 件 |
十六个 3m 截面提供了 48m 的总标称直桁架长度，对应于考虑连接几何形状之前 12×12m 正方形的组合周长。
具有附加连接面的四个部分应在最终装配图中标识出来，以确定它们的确切位置和功能。
考虑使用该系统的客户可以浏览相关的 标准螺栓桁架 产品。
290mm 插口桁架组件
旧的产品说明还列出了：
| 组件 | 数量 |
|---|---|
| F34型290mm插口桁架，3m长 | 24件 |
| 连接角立方体 | 4个 |
列出的插口桁架数量总计72m标称直截面，大于单个12×12m正方形的周长48m。
因此，不应假定该组件列表仅描述一个简单的正方形周长。
最终图纸和材料清单必须确认这些部分、角连接和任何其他结构构件的预期布置。
对于各个部分和相关组件，请参见 标准插口桁架.
专为临时活动照明而设计
方形桁架框架可以在活动区域周围提供安装位置。
需要考虑的典型应用包括：
室内娱乐活动
企业活动
展览灯光布置
DJ 作品
临时照明装置
活动厅
音乐会和演出灯光布置
最终的照明配置取决于灯具的数量、单个灯具的重量、安装位置、电缆布置和允许的负载。
12×12m 格式为活动设计提供了可识别的方形几何形状，但必须根据实际项目确定完整组件的适用性。
为什么使用曲柄支架而不是固定桁架塔？
固定桁架塔和手动曲柄支架可满足不同的安装工作流程。
对于固定支撑结构，最终操作高度通常由组装的结构部件确定。
曲柄支架提供了一种在其设计操作范围内升高或降低所支撑设备的机械方法。
这对于经常组装、拆卸和运输临时照明系统的活动公司非常有用。
操作前必须确认起重程序、多个支架的同步、桁架支撑接口以及任何所需的辅助固定装置。
用于重复活动使用的模块化桁架
该系统基于独立的桁架部分、升降支架和连接组件。
对于租赁公司来说，模块化结构可以提供实际优势：
单独运输单个组件
可重复桁架截面的仓库存储
更换个别损坏的部件
在其他配置中重用兼容部分
正确重新配置后调整事件布局
组件的实际兼容性必须通过连接类型、管道几何形状、截面尺寸和完整的装配要求进行检查。
重要产品说明
已发布的产品清单确认了以下组件规格：
四个 6.5m 钢曲柄架
公布的展位容量为每个展位250公斤
16 个 3m 节段 300×300mm 螺栓桁架，其中 4 个节段带有附加连接面
F34型290mm插口桁架24节3m节
四个角立方体
该信息并未确定两个桁架组件集是否一起提供或代表不同的封装选择。
它还没有建立经过验证的完整系统允许负载、最终操作高度、支架稳定性要求、抗风性、压载物、锚固或工程批准。
这些要求必须根据实际的起重设备、桁架布置、附加载荷和安装条件来确认。
常问问题
该桁架系统的尺寸是多少？
标称框架尺寸为 12×12m ，通常描述为 40×40ft 。帝国名称是四舍五入的而不是精确转换的。
已发布的配置中包含多少个曲柄支架？
旧产品清单指定了 四个钢制手动曲柄架.
每个曲柄支架的尺寸是多少？
列出的展位尺寸为 6.5m ，约 21.3 英尺。应根据所选展位型号确认实际认可的举升高度和操作范围。
曲柄支架的负载能力是多少？
目前的清单显示每个摊位重量为 250 公斤。这是单独的支架规格，并不决定整个桁架系统的允许负载。
该产品使用螺栓桁架还是插口桁架？
已发布的页面列出了 300 毫米螺栓桁架组件集和 290 毫米插口桁架组件集。订购前必须确认预期的包装和最终组装。
300mm螺栓桁架清单中包含哪些内容？
当前的组件列表指定了十六个 3m 部分，其中包括带有附加连接面的四个部分。
为什么插口桁架列表包含 24 个部分？
已发布的插口桁架组件列表包括 24 个 3m 截面和四个角立方体。旧页面中没有解释它们的确切排列，因此完整的布局应该通过图纸来确认。
该桁架系统是否包括屋顶覆盖物？
当前产品说明中没有指定屋顶覆盖物。除非单独确认不同的屋顶配置，否则应将其视为开放式照明桁架框架。
该系统可以在室外使用吗？
户外适用性不能仅从组件列表中确定。在室外使用之前，必须对风暴露、地面条件、支架稳定性、锚固、悬挂负载和完整配置进行评估。
舞台灯可以从该系统悬挂吗？
该系统适用于活动照明应用。实际的照明灯具和悬挂位置需要根据完整的桁架和吊装配置进行验证。
DragonStage可以定制尺寸吗？
可以讨论不同的桁架布局和组件组合。尺寸、连接类型、起重设备或负载的变化需要修改配置和验证。
报价需要哪些信息？
请提供所需的桁架尺寸、首选桁架类型、照明灯具详细信息、附加设备总重量、预期操作高度、室内或室外位置以及所需数量。
为什么选择龙腾舞台
DragonStage 制造和供应铝制照明桁架系统和相关活动支持组件。
对于使用四个曲柄座的 12×12m 系统，准确的组件选择非常重要。完整的套件需要协调方形桁架布置、升降支架、支撑接口、角连接和预期的照明位置。
经确认的图纸和物料清单可帮助客户准确了解所供应的产品以及设备是否适合其预期应用。
索取报价
请将您所需的 12×12m 桁架布局、首选 300mm 螺栓桁架或 290mm 插口桁架配置、照明设备详细信息、预期提升高度和安装位置发送给我们。
然后，DragonStage 可以审查建议的组件包，并根据确认的配置提供报价。
