主要规格

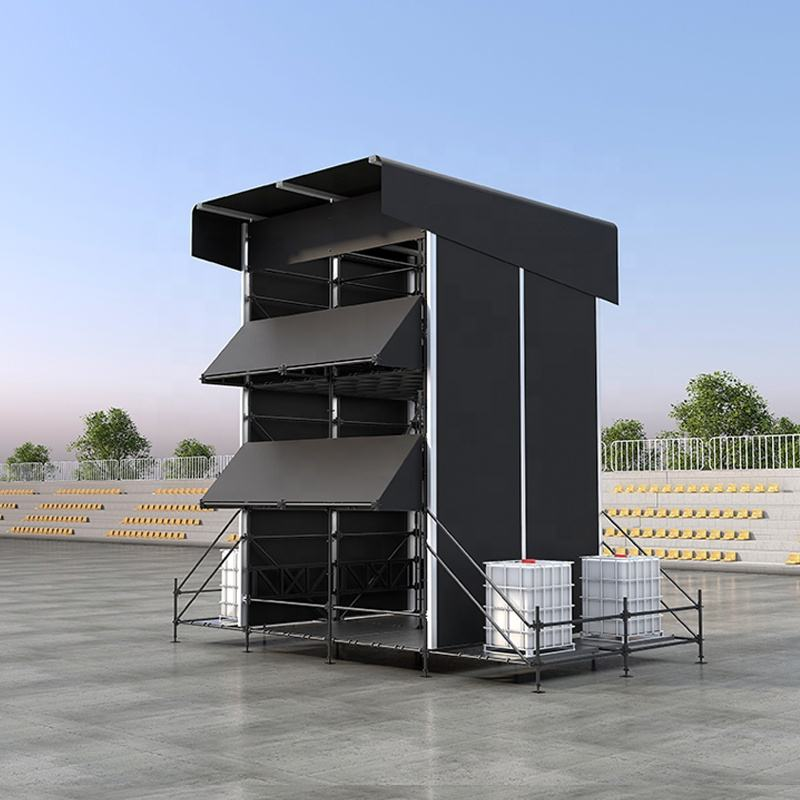

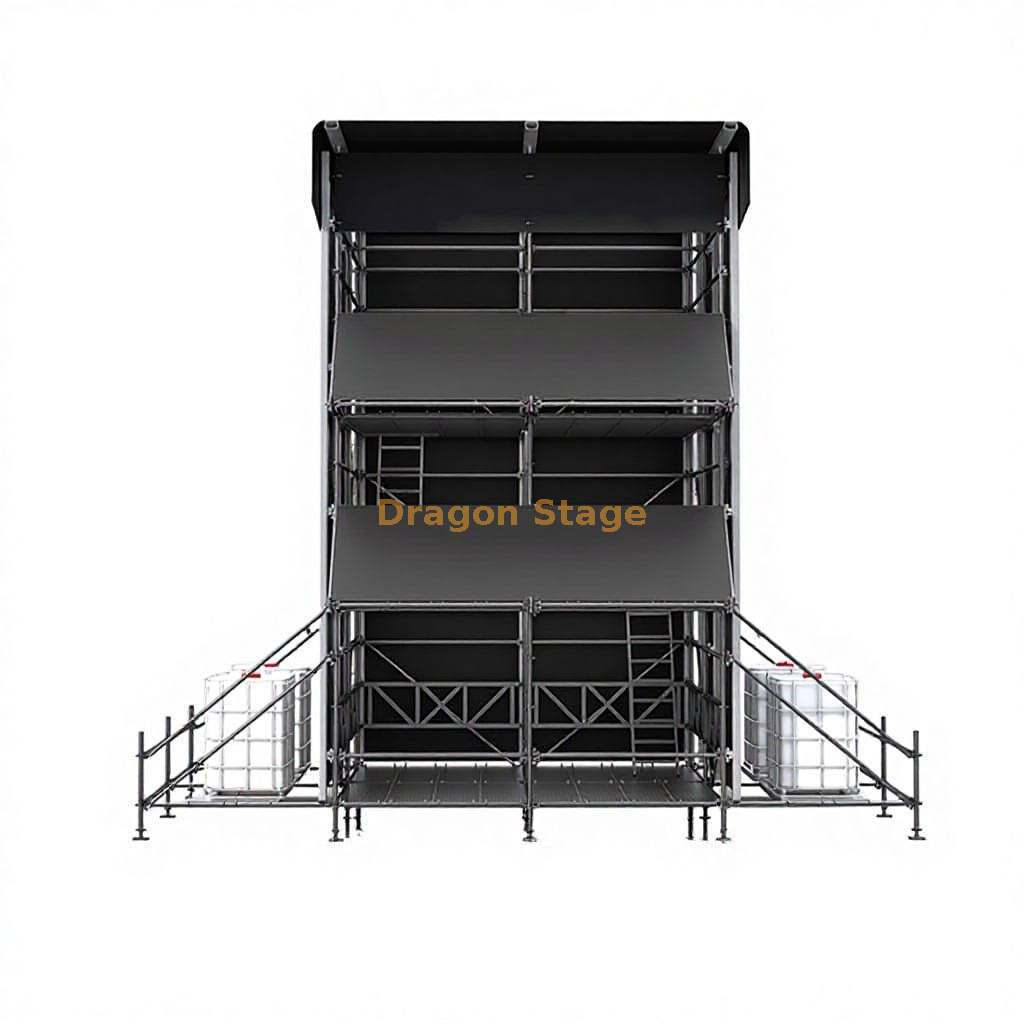

多级环锁FOH主要结构

该产品主体采用模块化 Ringlock结构构建.

与简单的 FOH 展位相比，这种配置提供了 垂直的多层工作结构，适用于操作员需要更高位置和更有条理的技术工作空间的事件控制功能。

根据提供的BOQ，主要的Ringlock结构包括：

• 主要垂直标准

• 卧式账本

• 对角大括号

• 单排2m结构件

• 平台板

• 梯子访问组件

由于该塔基于模块化 Ringlock 组件，因此可以在不同的活动项目中运输、组装、拆卸和重复使用。

对于相关的 Ringlock 系统，请参阅我们的 Ringlock 载物台系统 和 钢制 Ringlock 载物台平台.

混合铝制车顶框架

该 FOH 产品的主要区别之一是它不是完整的仅限 Ringlock 的屋顶解决方案。

相反，屋顶是使用专用的 铝框架套件形成的，形成了 混合Ringlock +铝 结构。

提供的 BOQ 包括：

• 铝制屋顶梁 – 6.1231m × 6 根

• 侧墙铝篷布柱 – 6.0000m × 9 根

• 铝立柱叉 – 0.5000m × 9 个

• 支腿顶篷梁 – 1.5000m × 9 根

该铝制屋顶框架与 Ringlock 塔体配合使用，支撑倾斜的屋顶和围护系统。

如需更多铝结构产品，客户还可以浏览我们的 铝桁架 和 舞台桁架 系列。

倾斜屋顶配置

屋顶形式是这座塔的决定性特征之一。

确认的尺寸表示：

• 屋顶高点： 7m

• 屋顶低点： 6m

• 边高： 6m

这形成了 单坡屋顶轮廓，与平坦的控制平台或小倾斜展位屋顶不同。

当前产品页面仅记录几何形状。它没有对排水性能、风管理或屋顶荷载提出单独的工程要求。

封闭式 FOH 工作空间

该 FOH 塔包括织物覆盖物和外壳套件。

根据工程量清单，供应的面料成分包括：

• 主屋顶防水布 – 48.0000m² × 1 块

• 支腿顶篷防水布 – 3.0000m² × 6 块

• 窗帘1（侧面） – 24.0000m² × 2 块

• 窗帘 2（前/后） – 24.0000m² × 1 件

与完全开放的脚手架塔相比，这些组件有助于形成更受保护的技术操作区域。

具体的开启方向、观看方向、幕帘布置可以根据实际的FOH布局进行调整。

平台和接入组件

该塔包括用于内部循环和操作的工作平台和通道组件。

工程量清单包括：

• 平台板 – 0.2780m × 84 块

• 开放式平台板，铝+木 – 2.0000m × 2 块

• 重型铝梯 – 2 件

这些组件建议需要内部访问和工作平台连续性的多层操作塔。

这使得该结构适合技术应用，例如：

• 音频控制

• 灯光控制

• 视频控制

• 显示通话

• 活动管理

• 生产协调

对于更广泛的活动应用，请参阅我们的 音乐会活动 页面。

下辅助底座结构

BOQ 还包括一个单独的下部基础结构包：

• 基础垂直标准 – 1.0000m × 6 个

• 底帐 – 2.0000m × 10 个

• 基础斜撑 – 2.8300m × 12 根

• 底板 – 2.0000m × 12 块

这表明该塔不仅作为垂直 FOH 主体提供，而且还配有辅助下部结构包，作为完整项目配置的一部分。

此外，工程量清单还包括：

• 50×2mm道碴钢管+配件 – 4.0000m×2根

这应记录为所提供产品包的一部分，但不应 作为 适用于所有安装的通用或经过验证的镇流器解决方案提供。

典型应用

此类多级混合FOH控制塔适用于：

• 音乐会 FOH 控制

• 节日运营塔

• 音频和灯光控制位置

• 视频和媒体控制

• 技术生产平台

• 临时事件指挥位置

• 户外活动的高架控制结构

4m × 4m 的占地面积使其足够紧凑，适合许多活动场所，而与简单的地面 FOH 外壳相比，7m 的高度提供了更高的控制位置。

包装重量：2900kg

包装量：12CBM

BOQ——工程量清单

完整的产品包

这不仅仅是一座脚手架塔，也不仅仅是一个小屋顶框架。

该产品包结合了：

环锁塔结构
+
多层工作平台
+
梯通道
+
铝制屋顶框架
+
屋顶篷布
+
侧面和前/后窗帘
+
辅助下部结构
+
道碴相关钢管组件

这就是为什么它非常适合 作为 DragonStage 混合 FOH 产品 而不是被视为单一材料脚手架产品。

定制制造选项

此处显示的配置 4m × 4m × 7m 是一种自定义项目布局。

DragonStage可以定制：

• 塔宽

• 塔深

• 塔总高度

• 屋顶低/高点

• 工作级别数

• 平台配置

• 梯子或楼梯通道

• 窗帘布局

• 顶盖设计

• 开放式或封闭式侧面

• 辅助基础结构

• 设备检修口

• 电缆布线位置

对于非标准活动结构，请参阅我们的 定制舞台制作 服务。

报价需要哪些信息？

对于类似的混合式 FOH 塔，客户应提供：

• 所需宽度和深度

• 所需总高度

• 工作级别数

• 所需操作员能力

• 每个级别放置的设备

• 室内或室外使用

• 开放或封闭侧面要求

• 屋顶覆盖物要求

• 接入类型

• 安装位置

• 地面状况

• 所需使用期限

• 现有图纸或参考图像

如果项目用于室外，在批准最终配置之前还必须确认现场条件和项目特定的稳定要求。

重要技术说明

本页上的尺寸和 BOQ 描述了 为此 FOH 塔提供的已确认产品配置.

他们 没有 建立：

• 工作平台负载能力

• 屋顶承载能力

• 抗风能力

• 镇流器要求

• 锚固要求

• 安全系数

• 结构认证

• 工程审批

• 当地合规审批

工程量清单包括压载管组件，但未提供经验证的项目特定压载计算。因此，本页面仅记录产品配置，并不将其转化为通用的工程结论。

常问问题

FOH 控制塔的尺寸是多少？

塔体尺寸约 4m宽×4m深，最大结构高度约 7m.

这是亭还是塔？

该产品更适合描述为 多层 FOH 控制塔，因为它提供了高架多层工作空间，而不仅仅是地面展位。

它使用什么样的屋顶？

采用 倾斜混合屋顶系统 ，高点约 7m ，低点约 6m.

主体结构是全铝的吗？

不，这是一个 混合产品。主体结构体采用Ringlock构件，屋顶系统采用铝框架构件。

包括窗帘吗？

是的。根据提供的工程清单，该结构包括侧帘、前/后帘板和屋顶防水布组件。

包含访问权限吗？

是的。 BOQ 包括重型铝梯和用于进入结构内的开放式平台组件。

尺寸可以定制吗？

是的。宽度、深度、高度、层数、屋顶几何形状、窗帘布置和通道类型均可定制。

包括镇流器吗？

BOQ 包括两根 4m 长的 50×2mm 压载钢管及附件。但实际的镇流器要求仍需根据安装情况确定。
