15x9x11m 专业音乐会屋顶舞台系统，带 15m 扬声器塔

5 0 评价

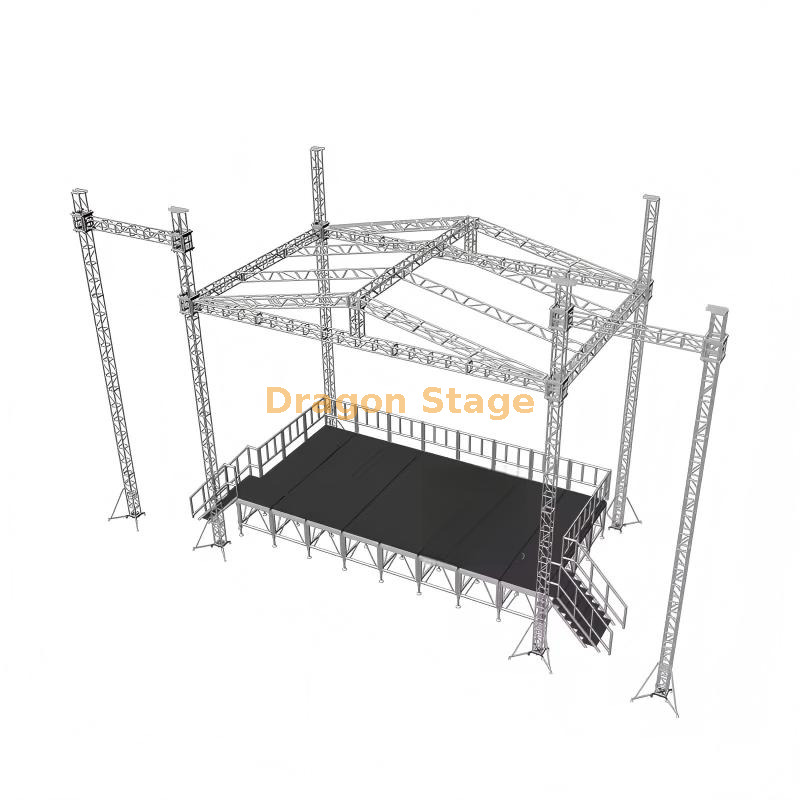

主舞台屋顶桁架系统宽15m，深9m，高11m，两侧翼宽3m，高15m，用于扬声器。

梁桁架为CS600×760，支柱为CS450×450，屋架为290x290mm。

原价：￥ 141592 - 175714


特征：	如图所示带中梁
状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

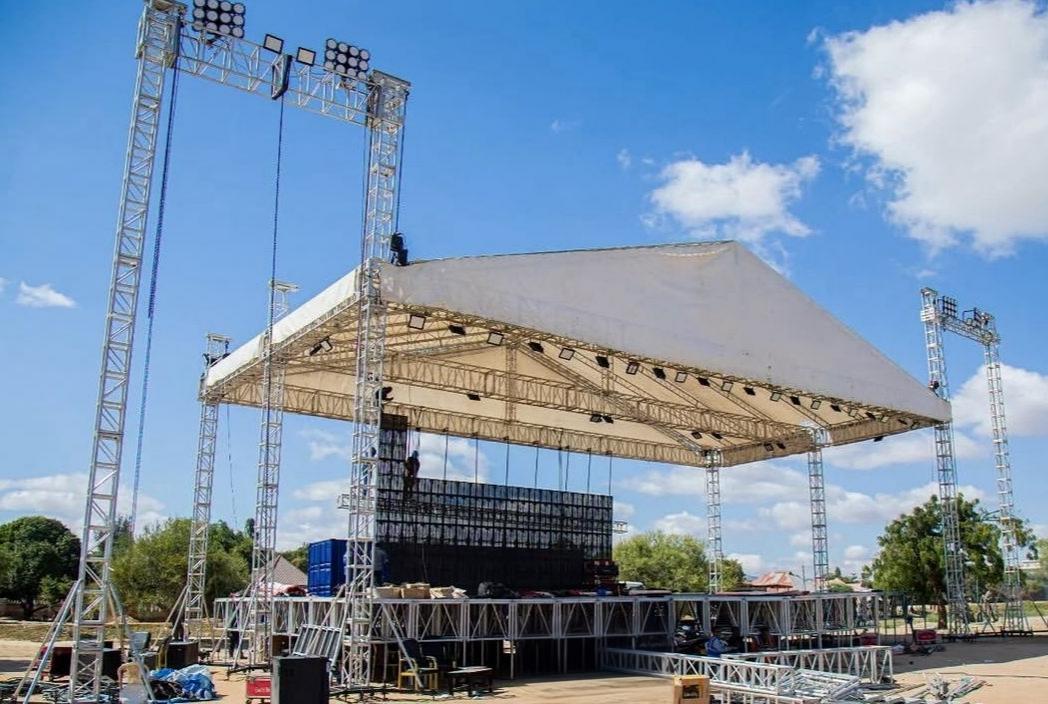

专业音乐会屋顶舞台系统

快速解答

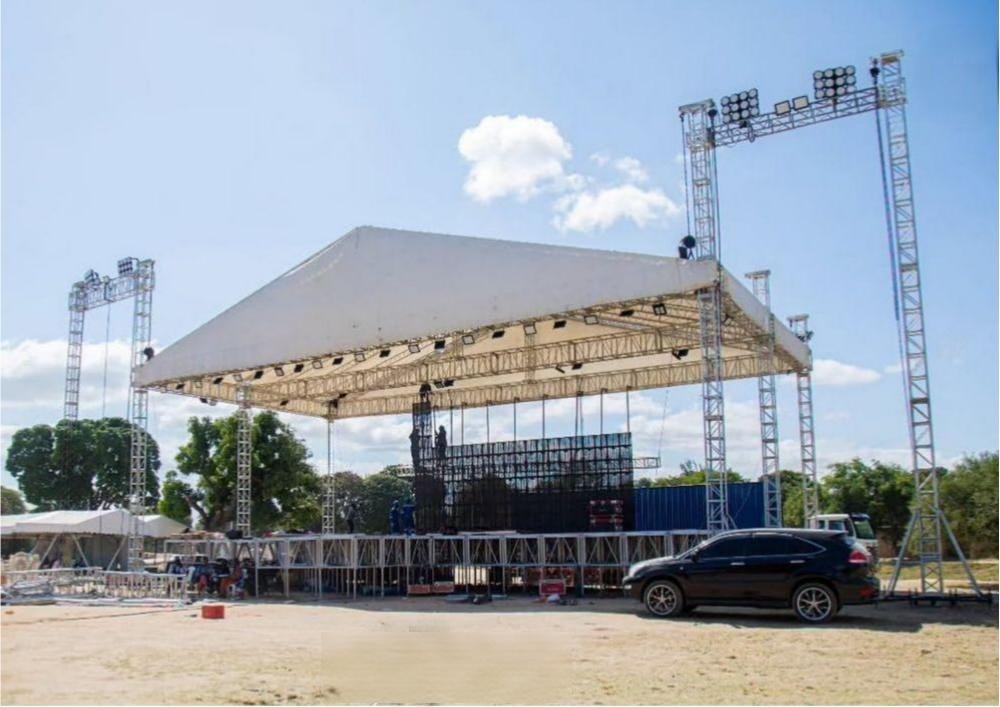

该专业音乐会屋顶舞台系统具有 14m×8m表演舞台、 , 15m×9m斜屋顶、 , 11m屋顶高度和 15m扬声器塔，专为音乐会、音乐节、巡演和大型户外演出而设计。两种结构配置可供选择，以满足不同的负载要求。

产品概述

该屋顶舞台系统专为专业现场娱乐而设计，集成了：

主要演出舞台
重型屋架
扬声器翼塔
地面支撑升降塔
铝合金舞台平台
护栏和楼梯
PVC屋顶雨棚

模块化设计可为旅游和租赁公司提供高效运输、快速安装和未来扩展。

该系统遵循中描述的工程原理 模块化舞台系统负载分析 和 模块化系统逻辑.

如图所示

包装重量：3300kg

包装量：35cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
15.00 m梁（前线）	2套	3.00 m	50×4.0	CS600×760	10pcs
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
9.00 m梁（侧）	2套	3.00 m	50×4.0	CS600×760	6pcs
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
10.00 m 支柱	4组	3.00 m	50×3.0	CS450×450	12％
		2.00 m	50×3.0	CS450×450	0pcs
		1.00 m	50×3.0	CS450×450	4pcs
梁立方体	6个面孔	CS600×760			0pcs
框架塔	钉袖块				4pcs
	钢基L。				4pcs
	顶部L。				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.50 m	50×3.0	CS289×289	2个
9.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.70 m	50×3.0	CS289×289	4pcs
7.70 m梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	16pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.70 m	50×3.0	CL30,289*50	8pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		240.06	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×4.0	CS600×760	2个
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
10.00 m 翼柱	2套	3.00 m	50×3.0	CS450×450	6pcs
		2.00 m	50×3.0	CS450×450	4pcs
		1.00 m	50×3.0	CS450×450	2个
翅膀塔	钉袖块				4pcs
	钢基L。				2个
	顶部L。				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

带中梁

包装重量：4200kg

包装体积：42cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
15.00 m梁（前线）	3组	3.00 m	50×4.0	CS600×760	15％
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
9.00 m梁（侧）	2套	3.00 m	50×4.0	CS600×760	6pcs
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
10.00 m 支柱	6组	3.00 m	50×3.0	CS450×450	18pcs
		2.00 m	50×3.0	CS450×450	0pcs
		1.00 m	50×3.0	CS450×450	6pcs
梁立方体	6个面孔	CS600×760			0pcs
框架塔	钉袖块				6pcs
	钢基L。				6pcs
	顶部L。				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.50 m	50×3.0	CS289×289	3pcs
9.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.70 m斜梁	6组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	0pcs
		1.70 m	50×3.0	CS289×289	6pcs
7.70 m梯子桁架	6组	3.00 m	50×3.0	CL30,289*50	12％
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.70 m	50×3.0	CL30,289*50	6pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
	1	将板与夹具连接		CS289×289	3pcs
		单夹			12％
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		240.06	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×4.0	CS600×760	2个
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
10.00 m 翼柱	2套	3.00 m	50×3.0	CS450×450	6pcs
		2.00 m	50×3.0	CS450×450	4pcs
		1.00 m	50×3.0	CS450×450	2个
翅膀塔	钉袖块				4pcs
	钢基L。				2个
	顶部L。				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置
