BS400 标准圆管螺栓连接铝桁架带连接板
绘图索引 | 配置 | 长度 |
|---|---|---|

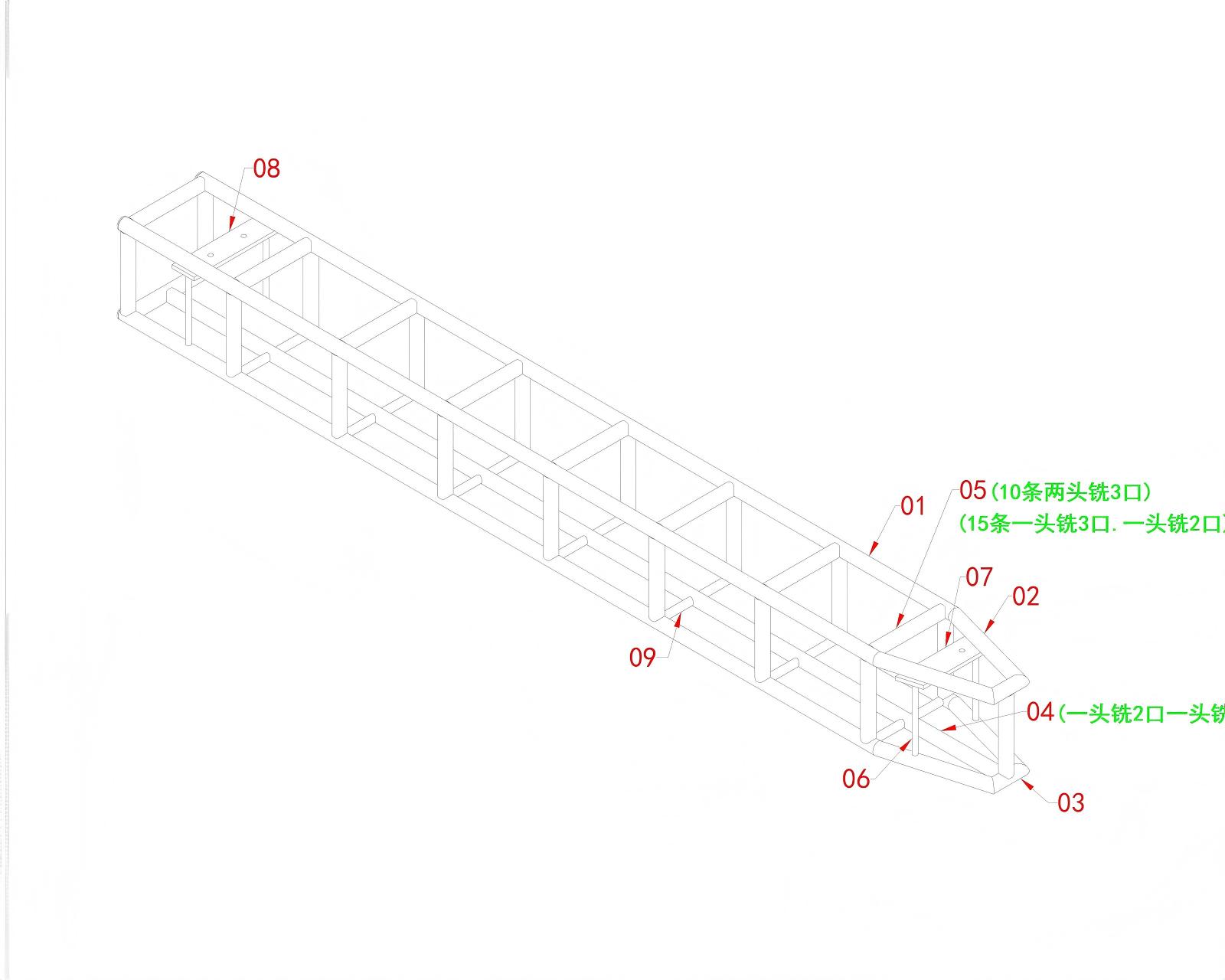

3462 | BS400 带连接板的方形螺栓连接照明桁架 | 3.86m |

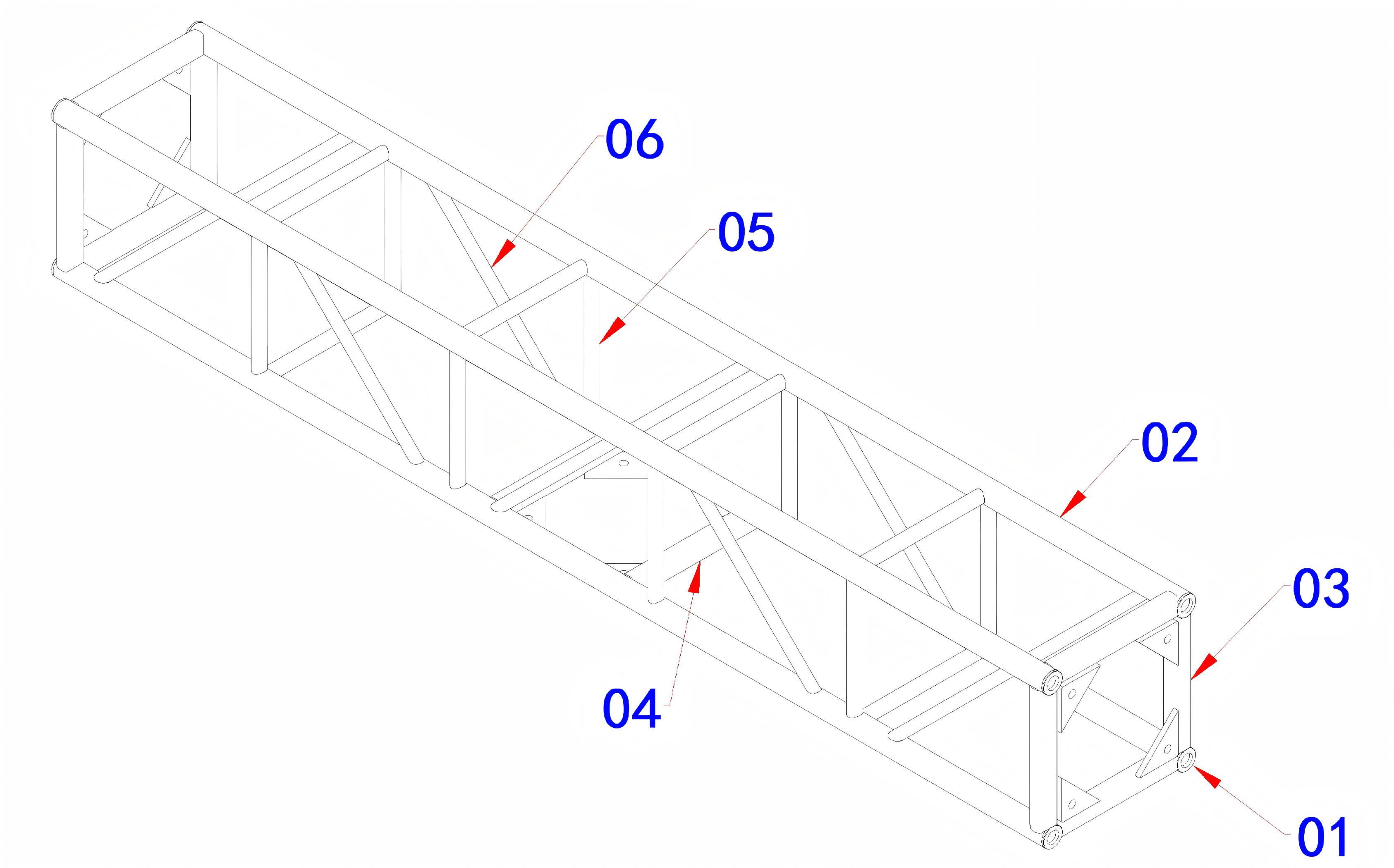

3692 | BS400 标准螺栓连接桁架截面 | 2.6m |

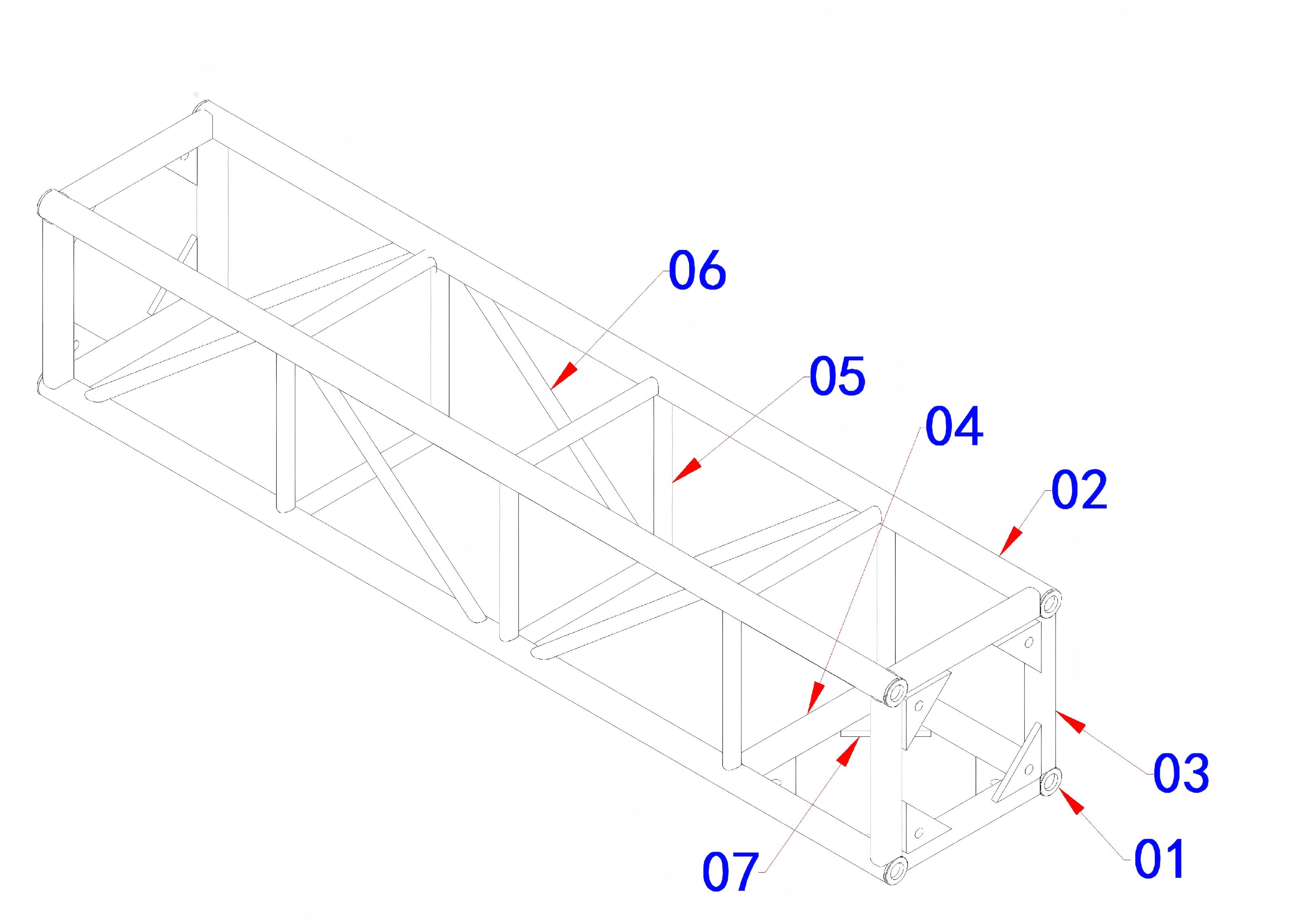

3718 | BS400 标准螺栓连接桁架截面 | 1.93m |
4004 | BS400 标准圆管螺栓连接桁架截面 | 1.1m |

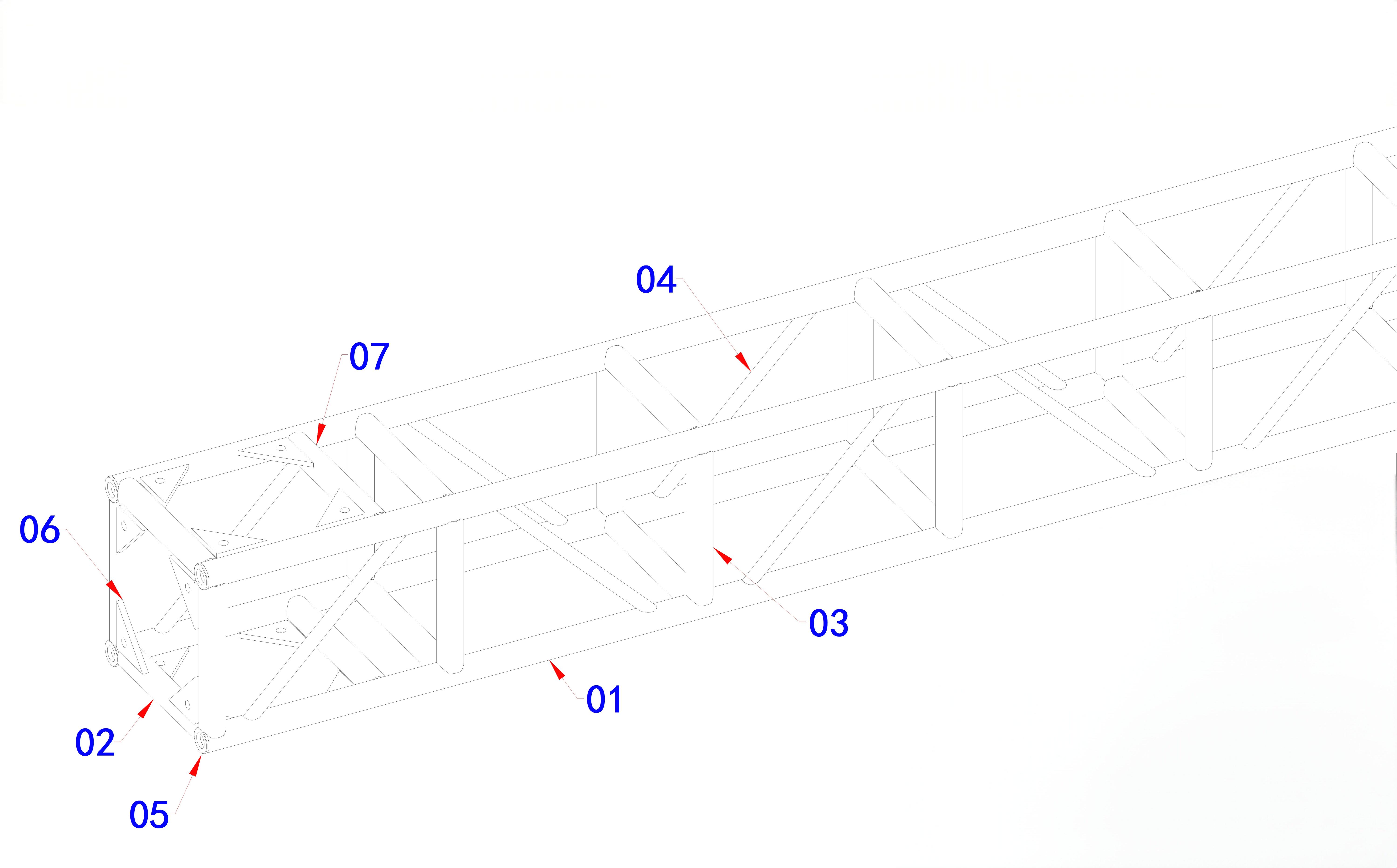

4200 | BS400 带附加板结构的螺栓连接桁架 | 3.1m |
物品 | 细节 |
|---|---|
绘图系列 | BS400 带连接板的圆管螺栓连接铝桁架 |
结构类型 | 方形铝桁架结构件 |
应用 | 室内照明桁架/条形机械结构/定制桁架框架 |
横截面 | 宽400mm×高400mm |
主管 | 50mm铝圆管 |
长度范围 | 1.1m - 3.86m |
环境 | 主要室内应用(酒吧、娱乐场所、照明结构) |
材料 | 铝合金 |
连接系统 | 与连接板的螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 室内酒吧照明系统、机械桁架结构和定制铝框架的结构组件 |
带连接板的 BS400 铝制螺栓连接桁架系统 专 为室内娱乐结构而设计,特别是 酒吧照明系统、机械支撑结构和定制活动框架.
系统采用 400mm×400mm方形桁架型材 , 50mm铝圆管主弦杆。一些配置中集成了额外的铝连接板,为定制结构提供灵活的连接点。
螺栓连接设计允许桁架部分组装、拆卸并重复用于不同的应用。
BS400 系统使用机械螺栓连接而不是永久性焊接接头。
优点:
安装、拆卸方便;
适合定制结构;
运输、储存方便;
可重复用于不同的项目。
一些 BS400 配置包括额外的铝板。
连接板提供:
额外的固定点;
定制结构连接;
提高了对特殊应用的适应性;
更容易与机械设备或照明配件集成。
成分 | 描述 |
|---|---|
主和弦 | 50毫米铝圆管构成主要结构框架 |
垂直成员 | 垂直支撑保持桁架几何形状 |
对角支撑 | 三角形支撑系统提高稳定性 |
连接板 | 用于定制结构连接的铝板 |
螺栓连接系统 | 机械可拆卸连接系统 |
绘图索引 | 长度/配置 | 断面尺寸 | 主管 | 连接类型 |
|---|---|---|---|---|
3462 | 带连接板的方形照明桁架 | 400毫米×400毫米×3860毫米 | 50mm铝圆管 | 螺栓连接+板 |
3692 | 标准 BS400 桁架截面 | 400毫米×400毫米×2600毫米 | 50mm铝圆管 | 螺栓连接 |
3718 | 标准 BS400 桁架截面 | 400毫米×400毫米×1930毫米 | 50mm铝圆管 | 螺栓连接 |
4004 | 标准 BS400 桁架截面 | 400毫米×400毫米×1100毫米 | 50mm铝圆管 | 螺栓连接 |
4200 | 带有附加板结构的 BS400 桁架 | 400毫米×400毫米×3100毫米 | 50mm铝圆管 | 螺栓连接+板 |
BS400系统适用于:
酒吧照明框架;
娱乐场所装修搭建;
DJ台支撑结构;
定制照明装置。
其模块化设计允许设计师根据场地要求创造出不同的形状和布局。
相关产品:
BS400螺栓连接结构可用于:
设备支撑架;
机械安装结构;
定制铝框架;
特别活动结构。
连接板可以更轻松地连接机械部件。
典型应用包括:
室内活动装饰;
展览结构;
商业展示框架;
娱乐设施。
相关参考:
BS400采用 螺栓连接的铝桁架系统,可选配连接板.
与焊接固定结构相比,这种连接方法提供:
不同的部分可以根据项目要求进行组合。
该结构可以拆卸并重新用于不同的场馆。
连接板允许将特殊的安装要求集成到设计中。
虽然主要针对室内应用而设计,但最终的结构性能取决于:
跨度长度;
施加的载荷;
设备重量;
连接配置;
安装方法。
对于户外应用或承载重载的结构,需要额外的工程验证。
相关工程参考:
BS400 螺栓连接铝桁架可与:
照明桁架系统;
酒吧照明结构;
定制铝框架;
事件结构组件;
机械支撑结构。
相关类别:
BS400铝桁架主要用于室内照明结构、酒吧机械框架、娱乐设施和定制铝结构。
BS400桁架截面为方形 400mm×400mm ,采用 50mm铝圆管主弦杆.
是的。螺栓连接结构和可选的连接板使BS400适合根据不同的安装要求定制结构。
螺栓连接桁架可以更轻松地拆卸、运输和重复使用,使其适合临时结构和定制安装。
BS400可用于一些室外应用,但室外结构需要额外考虑风荷载、环境条件和整体结构设计。
所示图纸代表标准 BS400 螺栓连接铝桁架设计。
实际应用时应根据项目要求、负载条件和安装环境进行评估。
BS400 系统为专业照明系统、酒吧安装和定制铝桁架框架提供灵活的结构解决方案。
包装重量:400公斤
包装量:4CBM
