圆形铝桁架在现代活动结构中越来越受欢迎,因为它们提供独特的视觉效果和灵活的照明可能性。
它们广泛用于:
音乐会舞台
婚礼活动
展览展示
企业活动
电视制作
夜总会
建筑装置
与传统的直桁架系统相比,圆形桁架可以创建:
360度照明覆盖
中心视觉焦点
平衡的舞台美学
灵活的夹具布置
然而,很多客户普遍存在一个误区:
“标准直桁架可以简单地连接或弯曲成圆形吗?”
答案是否定的——不适合专业的活动结构。
圆形铝桁架并不是仅仅因为它具有弯曲形状就被定制。
定制的真正原因是每个活动都有不同的要求,包括:
舞台设计要求
灯光布置要求
承重要求
安装环境
安全考虑
因此,专业的圆形铝桁架是通过完整的流程打造而成:
客户需求 → 工程设计 → 结构解决方案 → 定制制造 → 安全活动申请
在了解制造过程之前,建议首先了解 如何设计活动的圆形照明桁架结构中讨论的设计原理.
专业的定制桁架项目并不是从工厂车间开始的。
它始于客户和制造商之间的沟通。
在生产之前,制造商需要了解:
什么类型的事件将使用该结构?
将安装什么设备?
需要什么样的视觉效果?
该结构将安装在哪里?
该结构将如何支撑?
为婚礼装饰设计的圆形桁架与配套专业摇头灯的圆形灯环完全不同。
因此,定制的第一步不是决定如何制造产品。
它的理解是:
该结构需要解决什么问题?
不同的事件应用产生不同的结构要求。
对于装饰应用,主要要求可能包括:
视觉外观
轻质结构
安装方便
成本效率
示例:
结婚戒指
展览装饰品
品牌展示
对于专业照明应用,结构必须考虑:
摇头灯
光束灯
洗墙灯
LED灯具
电缆管理
设计必须确保桁架能够安全地支撑所需的设备,同时保持所需的视觉效果。
有关照明结构的更多信息,请参阅 照明桁架系统.
对于悬挂结构,必须考虑其他因素:
悬挂点
电机升降系统
负载分布
索具方法
悬挂式圆形桁架不仅是照明结构,也是临时承重系统。
圆形桁架从外部看起来可能相同,但根据所需负载的不同,其内部设计可能完全不同。
例如:
用于装饰的直径6m的圆形桁架可能仅支撑轻质构件。
然而,用于专业舞台灯光的同直径结构可能需要支持:
多个摇头灯
重型固定装置
电缆重量
附加配件
结构设计必须考虑:
桁架尺寸
管材厚度
铝规格
连接方式
悬挂方式
负载分布
所以:
相同的直径并不意味着相同的结构。
制造商在选择正确的桁架配置之前必须了解实际工作条件。
有关结构选择的更多信息,请参阅:
并非所有定制都是由结构要求引起的。
许多项目需要定制制作,因为舞台设计师有特定的视觉概念。
示例包括:
载物台上方特定直径
特殊的灯光布置
独特的中心开放
圆形和线性结构的组合
额外的支持成员
圆形桁架成为整个舞台设计的一部分。
例如,圆形照明环可能需要中心支撑梁,因为项目需要:
额外的结构刚度
特种设备定位
更好的负载分配
特定的视觉效果

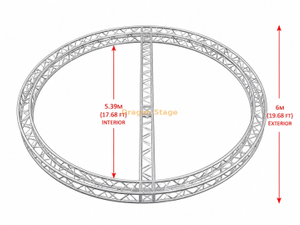

一个实际的例子是 直径 6m 定制圆形铝制照明桁架环,带中心支撑梁.
这种类型的结构展示了如何根据性能和舞台要求开发定制桁架。
了解客户需求后,制造商将概念转化为工程解决方案。
设计过程通常包括:
圆形桁架设计需要仔细确认:
内径
外径
整体安装空间
这对于可用空间有限的室内场地尤其重要。
6m 的圆形桁架并不总是只占用 6m 的空间。
最终外部尺寸取决于:
桁架截面尺寸
连接方式
结构配置
这就是专业制造商在生产前确认尺寸定义的原因。
所需的负载决定了桁架的尺寸。
常见的选择可能包括:
290mm桁架
390mm桁架
更大的重型桁架系统
桁架越大并不一定越好。
正确的选择权衡:
负载要求
运输
安装效率
项目预算
相关对比:
290 毫米与 390 毫米桁架:您应该为您的项目选择哪一种?
一旦设计要求得到确认,制造就开始了。
与直桁架不同,圆形桁架需要特殊考虑,因为几何形状不同。
圆形桁架需要:
正确的半径
精确的曲线截面
精确的连接位置
一致的整体几何形状
目标不仅仅是在视觉上创建一个圆圈。
该结构还必须保持:
连接精度
结构完整性
安装可靠性
专业制造的圆形桁架应正确组装,而无需将组件强行固定到位。
插口连接和螺栓连接的选择不仅仅是结构上的决定。
这也是一种安装策略。
龙头系统广泛用于临时事件结构,因为它们提供:
快速组装
高效安装
轻松对准
减少设置时间
它们特别适合:
户外活动
巡回演出
租赁申请
临时搭建物
户外活动通常有严格的安装时间表,这使得快速组装成为一个重要优势。
螺栓连接系统通常适用于安装空间有限的环境。
典型应用包括:
室内场地
展厅
工作室
固定安装区域
优点包括:
精准连接
紧凑的安装要求
更适合受限的工作空间
因此,套管和螺栓系统的选择取决于:
安装环境
装配频率
可用工作空间
运输要求
更多信息:
典型的定制圆形桁架制造流程包括:
制造商确认:
应用
Dimensions
负载
安装方法
配件
需求转化为:
结构图
制造图纸
元件规格
弯曲部件根据所需的几何形状生产。
准确性很重要,因为小错误可能会影响:
集会
连接对齐
最终外观
专业焊接确保:
结构可靠性
品质稳定
长期耐用
有关铝结构质量注意事项,请参阅:
发货前,制造商应确认:
Dimensions
连接精度
表面质量
装配条件
顾客可能会说:
“我需要一个6m的圆形桁架。”
但是,需要附加信息:
内径还是外径?
将安装什么设备?
室内还是室外?
地面支撑还是悬挂?
一个具有视觉吸引力的结构仍然需要满足:
负载要求
稳定性要求
安装要求
为户外游览而设计的结构可能不适合空间有限的室内场地。
不同的制造商可能使用不同的:
材料
管材厚度
连接系统
制造标准
单独的圆形形状并不能定义结构性能。
定制圆形桁架项目通常从特定要求开始,而不是从现有产品开始。
例如:
客户可能需要:
圆形照明结构
比径
专业灯光支持
安装稳定
然后制造商评估:
所需负载
结构配置
支持方式
制造可行性
最终的解决方案可能包括附加的结构元件,例如中心支撑梁,以满足项目的性能要求。
带中心支撑梁的直径 6m 定制圆形铝制照明桁架环 是 如何根据实际活动要求定制圆形桁架的示例。
因为每个活动对于外观、承载能力、尺寸、安装条件的要求都不同。定制制造使结构能够满足性能和安全要求。
专业的圆形桁架通常不是通过简单地连接直段而制成的。弯曲的几何形状需要特定的设计和制造。
通常:
直径要求
内部或外部尺寸
应用
照明设备负载
安装方法
室内或室外环境
不。直径只是因素之一。载荷要求、桁架尺寸、连接系统和安装条件同样重要。
两者都不是普遍更好。插口系统通常是快速户外活动安装的首选,而螺栓系统更适合安装空间有限的室内环境。
是的,如果根据设备负载和安装要求正确设计结构。
有关圆形桁架设计和铝桁架系统的更多信息:
圆形铝桁架定制不仅仅是一个制造过程。
这是一个从了解客户的活动需求开始的工程过程。
专业制造商不会首先询问:
“我们如何制作圆形桁架?”
第一个问题应该是:
“这个结构需要实现什么目的?”
从舞台效果到设备负载,从安装条件到安全要求,每一个因素都会影响最终的设计。
定制制造的目的是创建一个圆形桁架系统:
视觉上有效
结构可靠
安装安全
适合预期应用
这就是为什么专业的圆形铝桁架需要定制制造。
