3807 /4250
3807-BL30(1.250m).jpg 4250-BL300(1.6m).jpg 4250-BL300(2.82m).jpg 上图表示用于临时屋顶结构应用的 BL300 单排螺栓连接铝桁架设计的不同长度配置。
图纸索引用作查找相关CAD图纸和生产记录的参考。
物品 | 细节 |
|---|---|
绘图索引 | 3807 / 4250 |
绘图系列 | BL300 单排螺栓连接桁架 |
结构类型 | 定制长度铝桁架组件 |
应用 | 临时屋顶雨棚结构 |
横截面 | 宽300mm×高50mm |
主管 | 50mm铝管 |
可用长度 | 1.25m/1.6m/2.82m |
环境 | 室外屋顶结构 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 屋顶雨棚结构件 |
该图纸档案展示了 为临时屋顶雨棚结构开发的 3807/4250-BL300 单排螺栓连接铝桁架组件。
该图纸的索引号为 3807/4250 ,相关图纸文件包括根据相同结构概念制造的不同长度配置。
BL300系列并非设计为独立的照明桁架产品。相反,它作为集成到定制屋顶雨篷系统中的结构组件发挥作用。
通过提供不同的长度,包括1.25m、1.6m和2.82m,同一桁架系列可以适应不同的屋顶尺寸和结构布局。
3807/4250-BL300采用模块化螺栓连接结构。
与定长焊接结构相比,螺栓连接桁架构件具有以下优势:
运输效率;
储存方便;
组装灵活;
定制结构配置。
连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统,如插口连接、螺栓连接和板式连接。
有关桁架连接方法的更多信息,请参见:
3807-BL300 设计档案包括以下绘图配置:

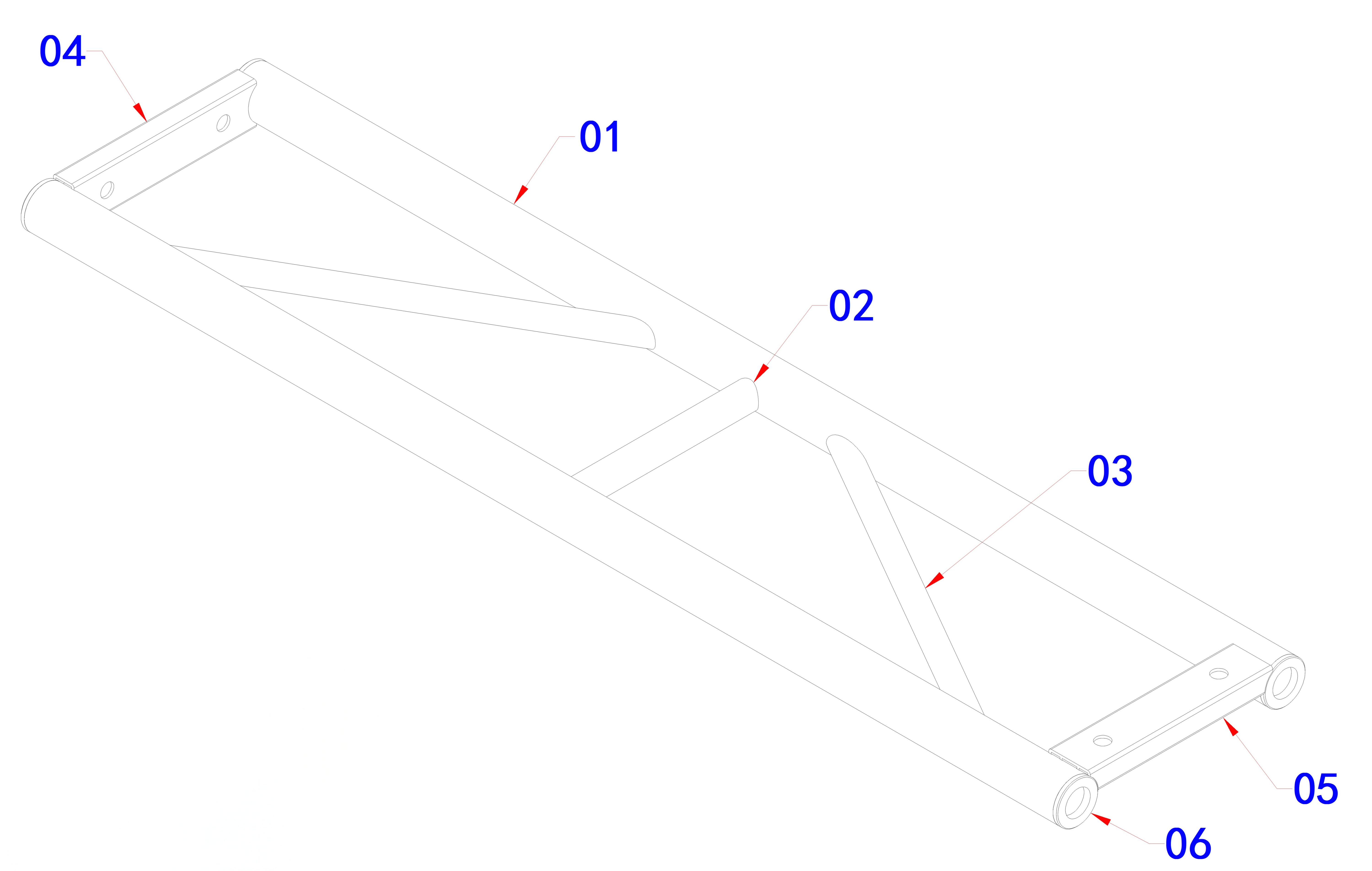

图纸参考:
3807-BL30(1.250m).jpg 长度:
125万
应用:
适用于屋顶雨棚框架内较短的结构调整区域。

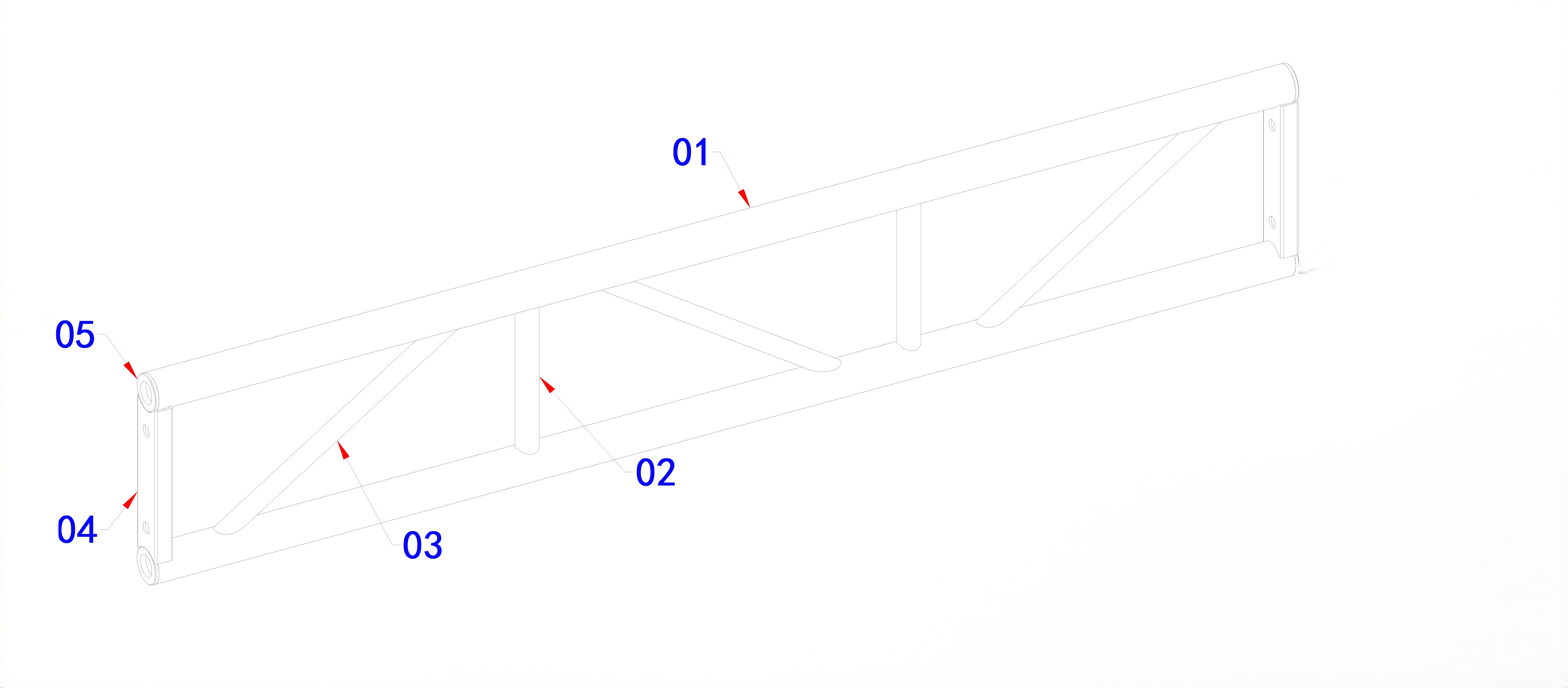

图纸参考:
4250-BL300(1.6m).jpg 长度:
1.6m
应用:
适用于标准模块化屋顶结构截面。

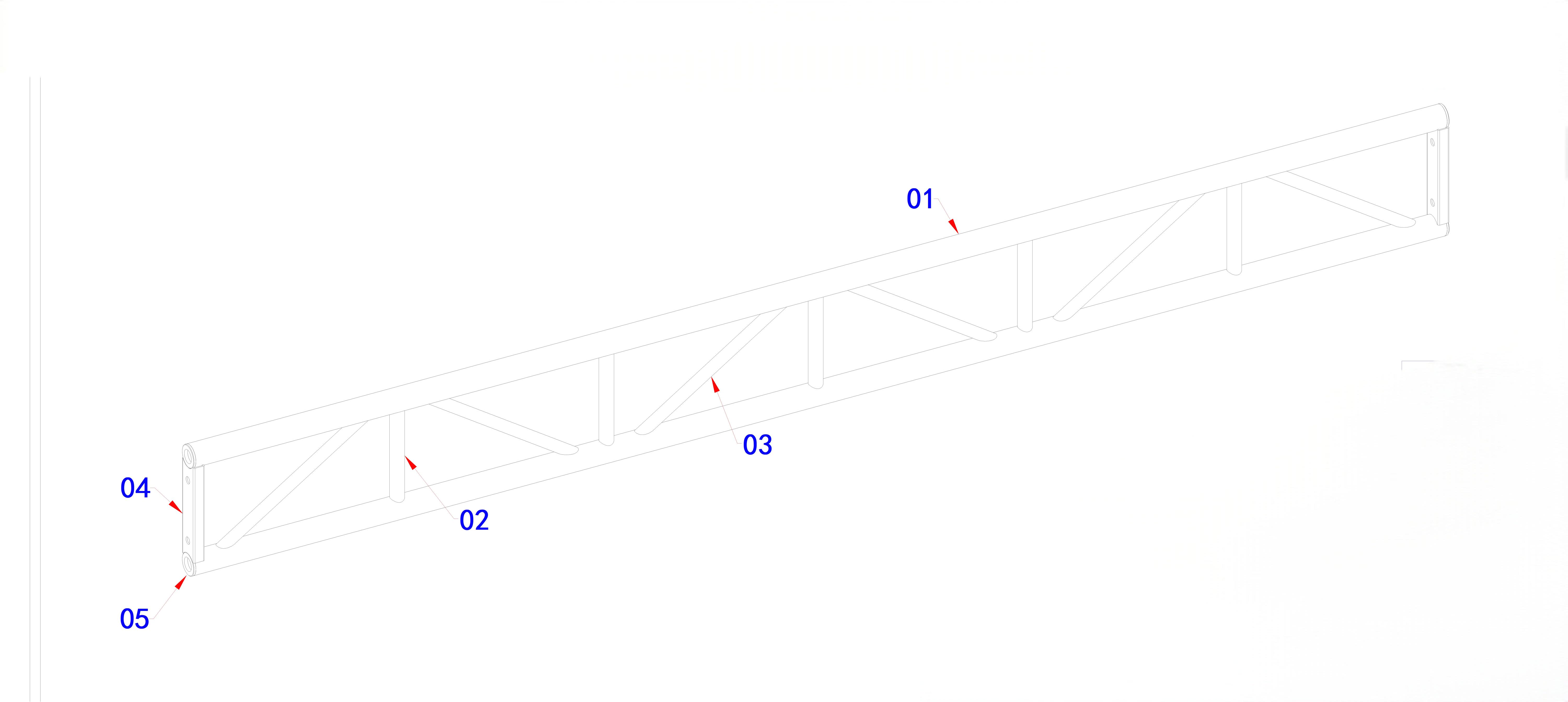

图纸参考:
4250-BL300(2.82m).jpg 长度:
2.82m
应用:
适用于首选连接点较少的较长结构部分。
BL300桁架组件通常集成到完整的临时屋顶结构中,而不是单独使用。
典型应用包括:
户外活动屋顶系统;
节日天篷结构;
临时性能屋顶;
展览屋顶框架;
定制铝屋顶结构。
不同的屋顶结构可能需要不同的配置,包括:
A 型框架屋顶系统;
弧形屋顶系统;
平屋顶系统。
相关屋顶系统示例:
对于临时屋顶结构,单个桁架组件只是整个工程系统的一部分。
最终配置取决于:
屋顶总跨度;
结构布局;
屋顶覆盖法;
环境条件;
设备要求;
安装条件。
材料的选择也会影响结构性能。铝合金因其轻质和耐腐蚀的特点而广泛应用于临时结构。
相关知识:
BL300 螺栓连接桁架组件可以集成到:
铝屋顶桁架系统;
临时活动结构;
定制桁架结构;
屋顶雨棚框架。
相关解决方案:
对于未来的采购应用程序,该图纸存档可以连接到:
可能的产品配置:
BL300×1.25m
BL300×1.6m
BL300×2.82m
图纸档案展示了 Dragon Stage 的定制设计能力,而产品页面则提供了购买信息和规格。
BL300 主要设计为临时屋顶雨棚结构和定制活动结构的结构组件。
因为这些图纸属于同一结构系列,采用相同的设计理念。根据不同的屋顶结构要求开发出不同的长度。
是的。长度可根据工程尺寸、结构要求、安装条件定制。
该档案中展示的 BL300 设计重点关注屋顶结构应用。照明桁架系统通常设计用于设备悬挂和活动照明应用。
是的。 Dragon Stage可以提供定制解决方案,包括结构布局、元件选择和制造支持。
本档案中显示的图纸仅供参考,以展示 Dragon Stage 的定制设计能力。
最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
包装重量:400公斤
包装量:4CBM
