BS400×600圆管螺栓连接铝桁架
绘图索引 | 配置 | 长度 |
|---|---|---|
4002 | BS400×600 螺栓连接桁架 | 1.2m |
4002 | BS400×600 螺栓连接桁架 | 2.2m |
4002 | BS400×600 螺栓连接桁架 | 2.4m |
3692 | BS400×600 螺栓连接桁架 | 2.6m |
物品 | 细节 |
|---|---|
绘图系列 | BS400×600圆管端板螺栓连接铝桁架 |
结构类型 | 标准照明桁架/机械结构桁架 |
应用 | 室内外灯光桁架、舞台结构、机械支撑结构 |
横截面 | 宽400mm×高600mm |
主管 | 50mm铝圆管 |
长度选项 | 1.2m / 2.2m / 2.4m / 2.6m（可定制长度） |
环境 | 室内外舞台灯光应用 |
材料 | 铝合金 |
连接系统 | 与端板的螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 室内外照明结构、机械桁架框架和模块化铝结构部件 |
相关产品 | 标准照明桁架系统，室外屋顶桁架结构 |
BS400 ×600铝螺栓连接桁架系统 是一种更大尺寸的矩形桁架结构，设计用于与标准400×400mm桁架相比需要更高结构能力和更广泛安装可能性的应用。
该系统采用 50mm 铝圆管主弦杆 和 端板螺栓连接，为以下领域提供可拆卸的模块化解决方案：
专业的照明结构；
室外舞台框架；
机械支撑系统；
定制铝结构。
该桁架的宽度为 400 毫米，高度为 600 毫米，可提高垂直刚度和负载能力，同时保持铝结构的优点。
与BS400×400桁架相比，600mm的高度提供：
更高的抗弯性能；
更好的结构刚性；
更大的承载能力；
适用于更长跨度和更大的照明装置。
端板螺栓连接系统提供：
快速组装和拆卸；
交通便利；
可重复使用的结构部件；
灵活的系统扩展。
BS400×600桁架采用铝合金材料，具有：
轻量化运输；
耐腐蚀；
良好的强度重量比；
适用于临时和永久安装。
成分 | 描述 |
|---|---|
主和弦 | 50毫米铝圆管构成主要承重结构 |
垂直成员 | 保持600mm高的矩形桁架轮廓 |
对角支撑 | 提高整体稳定性和负载分布 |
端板 | 提供螺栓连接的模块化接头 |
螺栓连接系统 | 可快速安装和拆卸 |
模型 | 横截面 | 长度 | 主管 | 联系 |
|---|---|---|---|---|
BS4060-1.2 | 400毫米×600毫米 | 1.2m | 50mm铝圆管 | 螺栓连接 |
BS4060-2.2 | 400毫米×600毫米 | 2.2m | 50mm铝圆管 | 螺栓连接 |
BS4060-2.4 | 400毫米×600毫米 | 2.4m | 50mm铝圆管 | 螺栓连接 |
BS4060-2.6 | 400毫米×600毫米 | 2.6m | 50mm铝圆管 | 螺栓连接 |
可根据项目要求提供定制长度。
BS400×600桁架适用于：
主要照明网格；
采光跨度大；
舞台屋顶支撑结构；
娱乐场所设施。
有关的：
对于户外应用，BS400×600可以集成到：
临时活动结构；
户外音乐会灯光系统；
屋顶支撑框架。
有关的：
坚固的矩形轮廓使其适用于：
机械设备支持；
定制化工业结构；
特殊的铝框架。
BS400×600系统采用 螺栓连接端板结构.
优点：
各个桁架节可以根据不同的项目跨度进行连接。
可拆卸的设计减少了运输和储存的困难。
相同的桁架组件可以重复用于不同的舞台和照明配置。
BS400×600桁架的实际承载能力取决于：
跨度长度；
负载分配；
安装方法；
支持的设备重量；
室外环境条件。
对于室外屋顶结构或暴露于风荷载的结构，需要进行额外的工程评估。
有关的：
BS400×600桁架可与：
标准照明桁架系统；
室外屋顶桁架结构；
铝制舞台屋顶系统；
定制铝桁架结构；
舞台灯光配件。
有关的：
BS400×600铝桁架主要用于舞台灯光结构、户外活动框架、机械支撑以及需要更高刚度的定制铝结构。
标准型材尺寸为 400mm宽×600mm高，采用 50mm铝圆管主弦杆.
目前的标准长度包括：
1.2m；
2.2m；
2.4m；
2.6m。
可提供定制长度。
BS400×600采用端板螺栓连接系统，可快速装拆。
是的，BS400×600可用于室外舞台和灯光结构。然而，户外应用需要考虑风荷载、结构设计和安装条件。

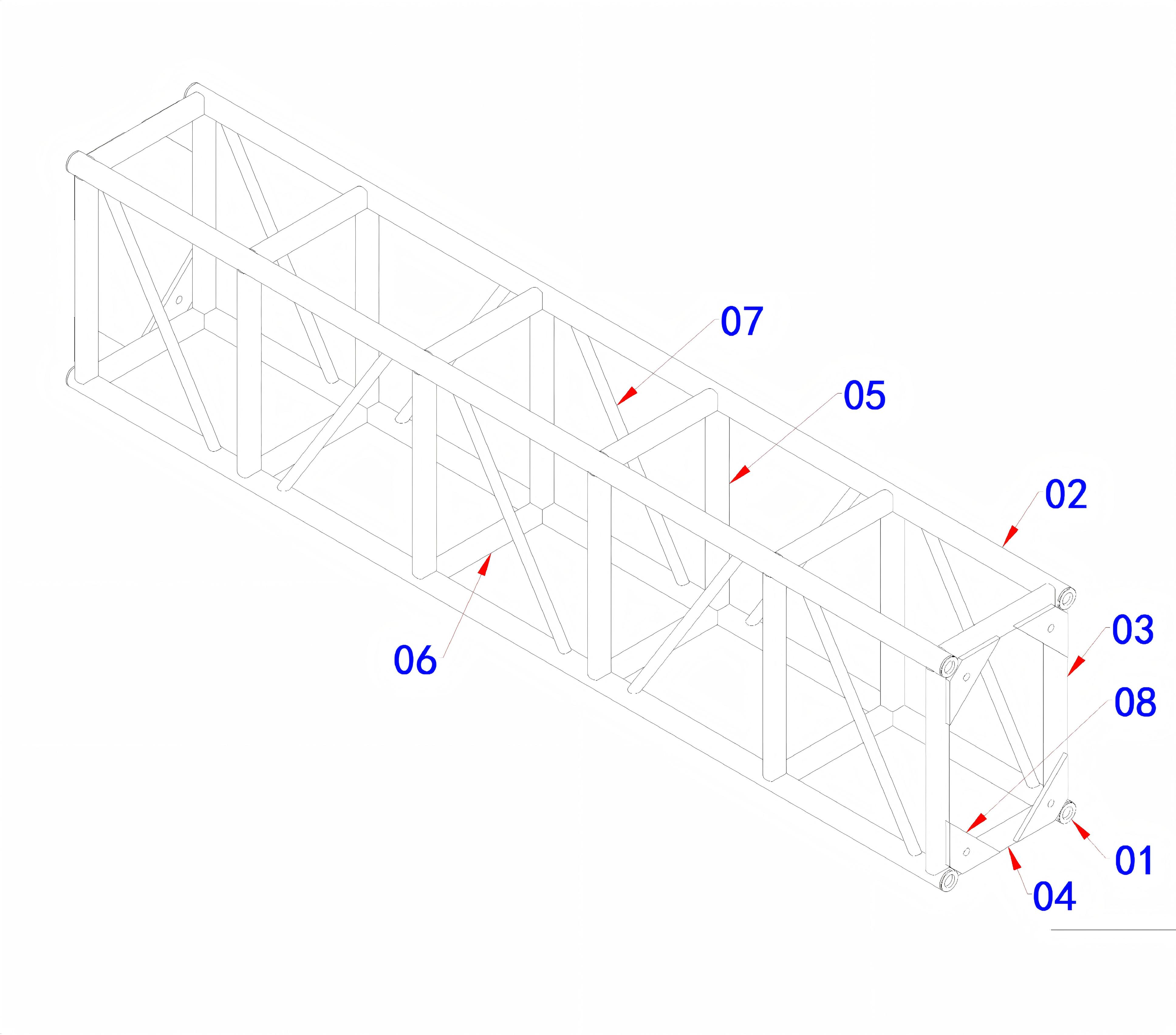

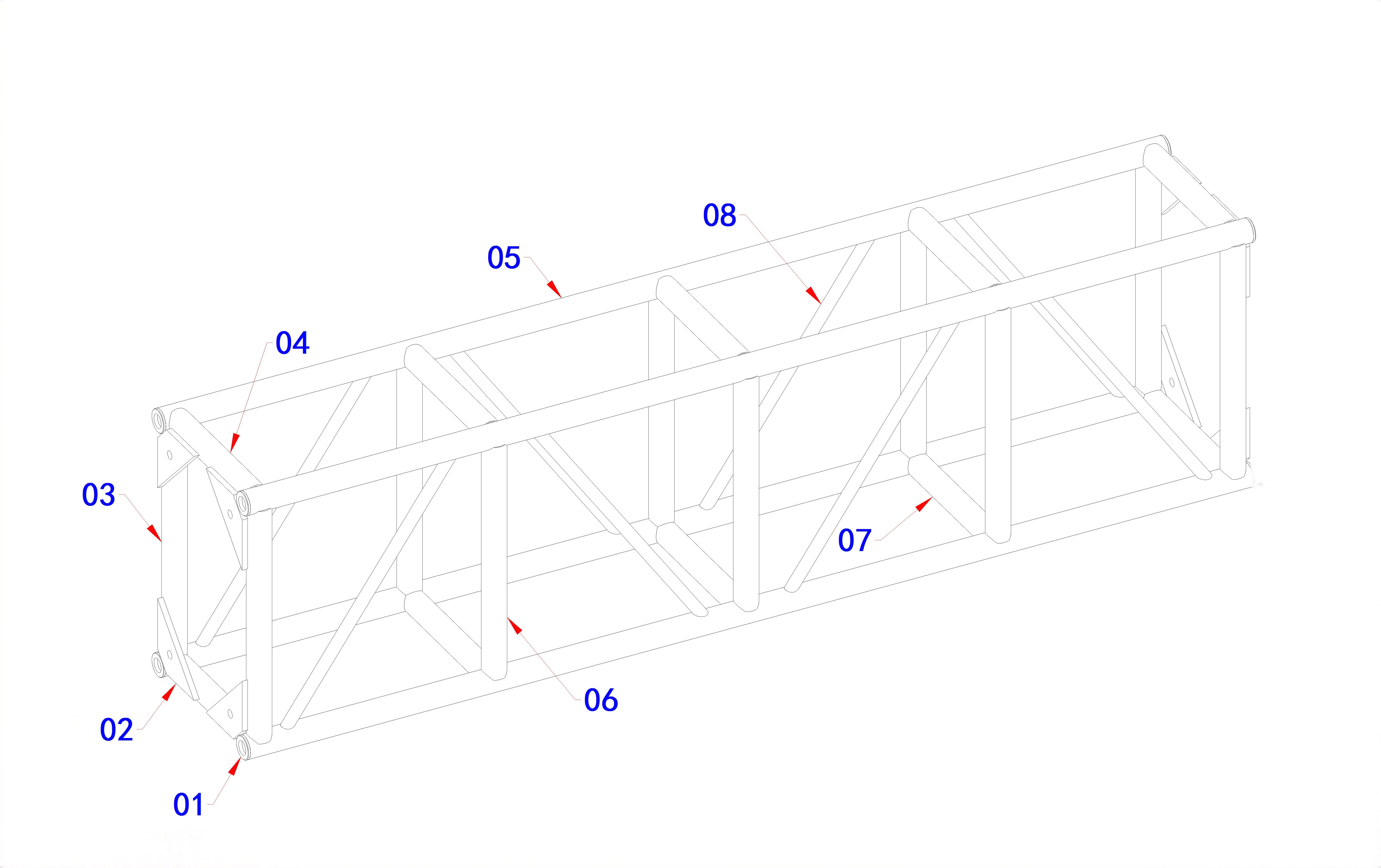

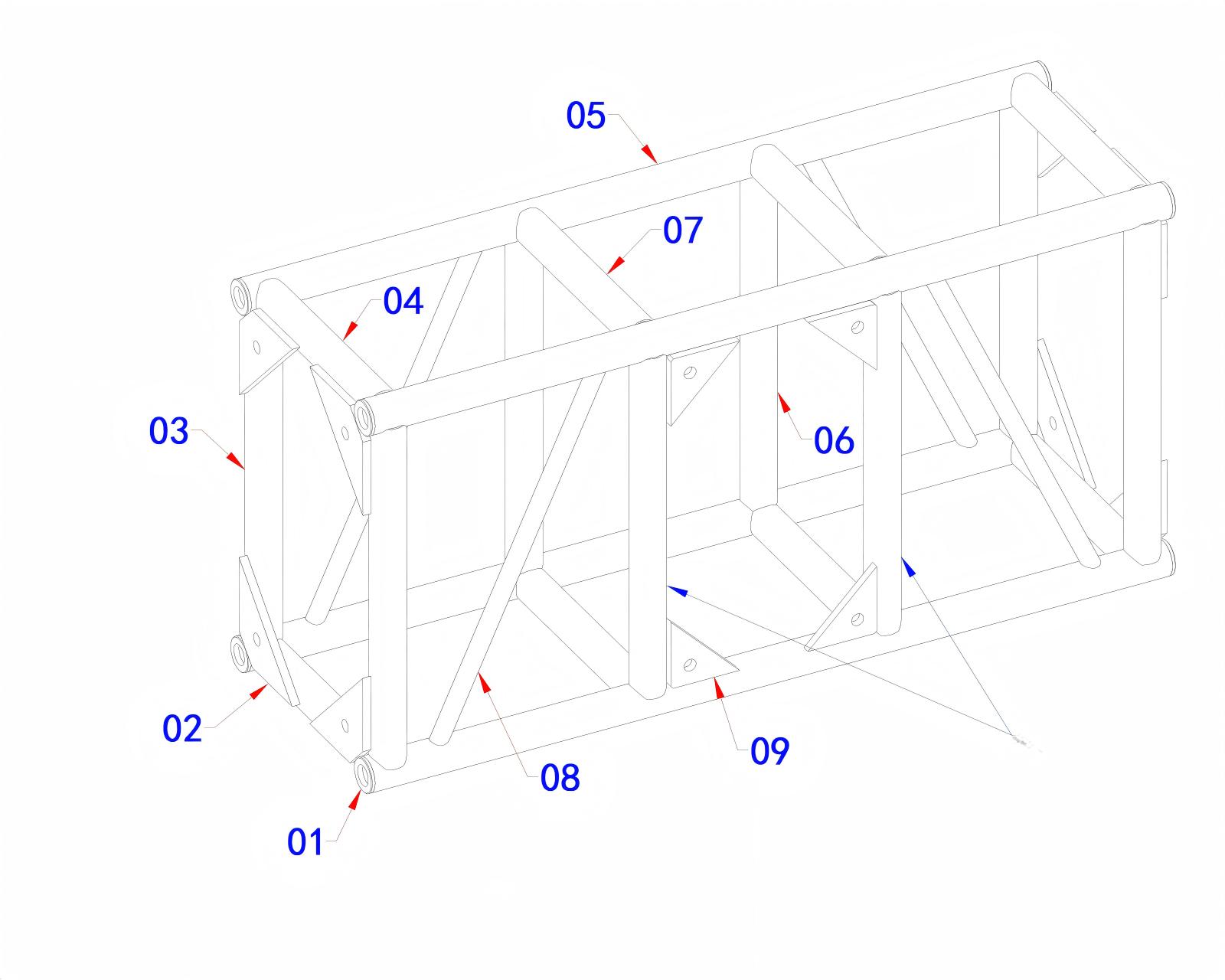

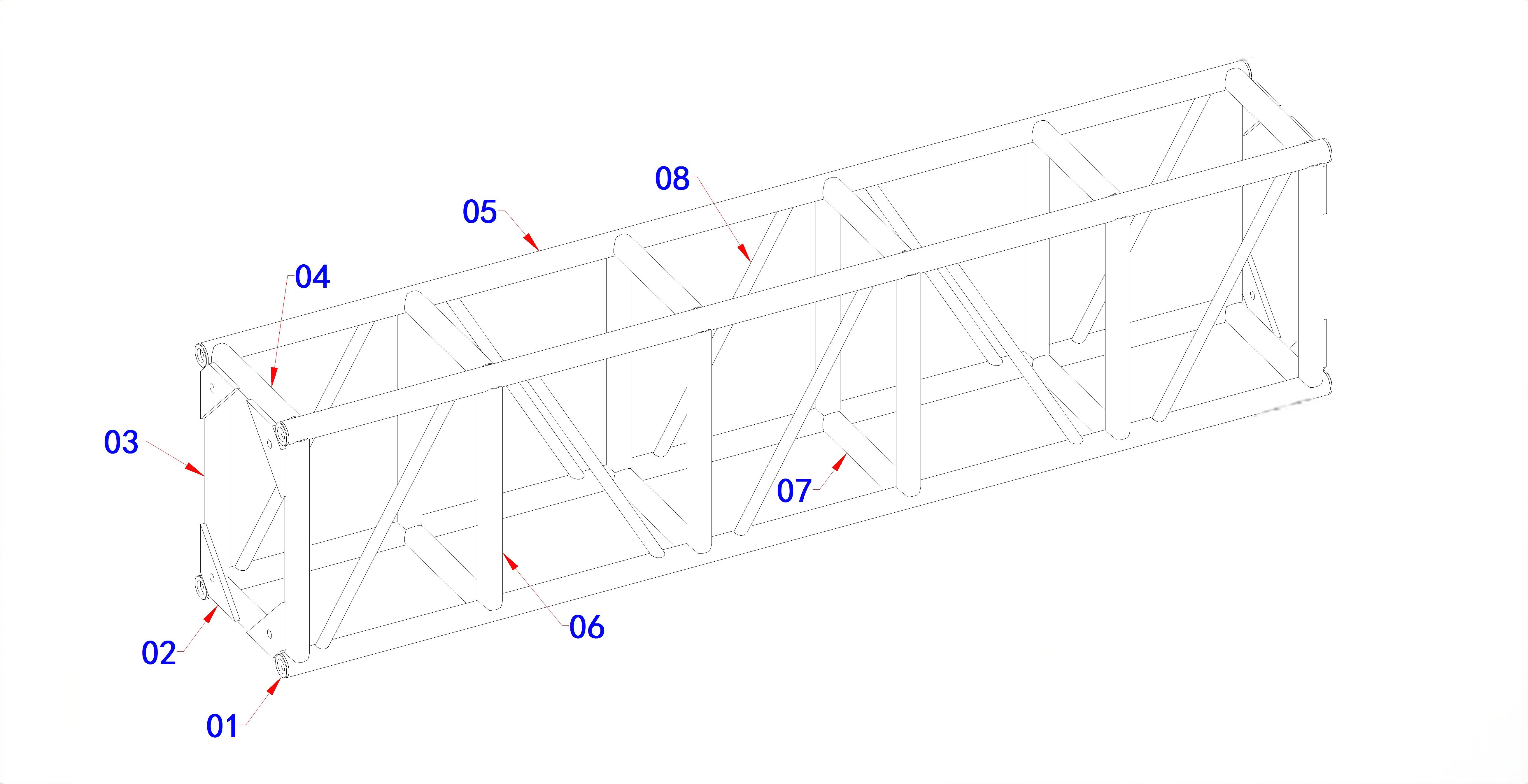

图纸显示了标准 BS400×600 螺栓连接铝桁架配置。
最终结构规格应根据工程要求、设备载荷和安装条件确定。
