定制铝方管舞台面板框架
绘图索引 | 配置 | 方面 |
|---|---|---|

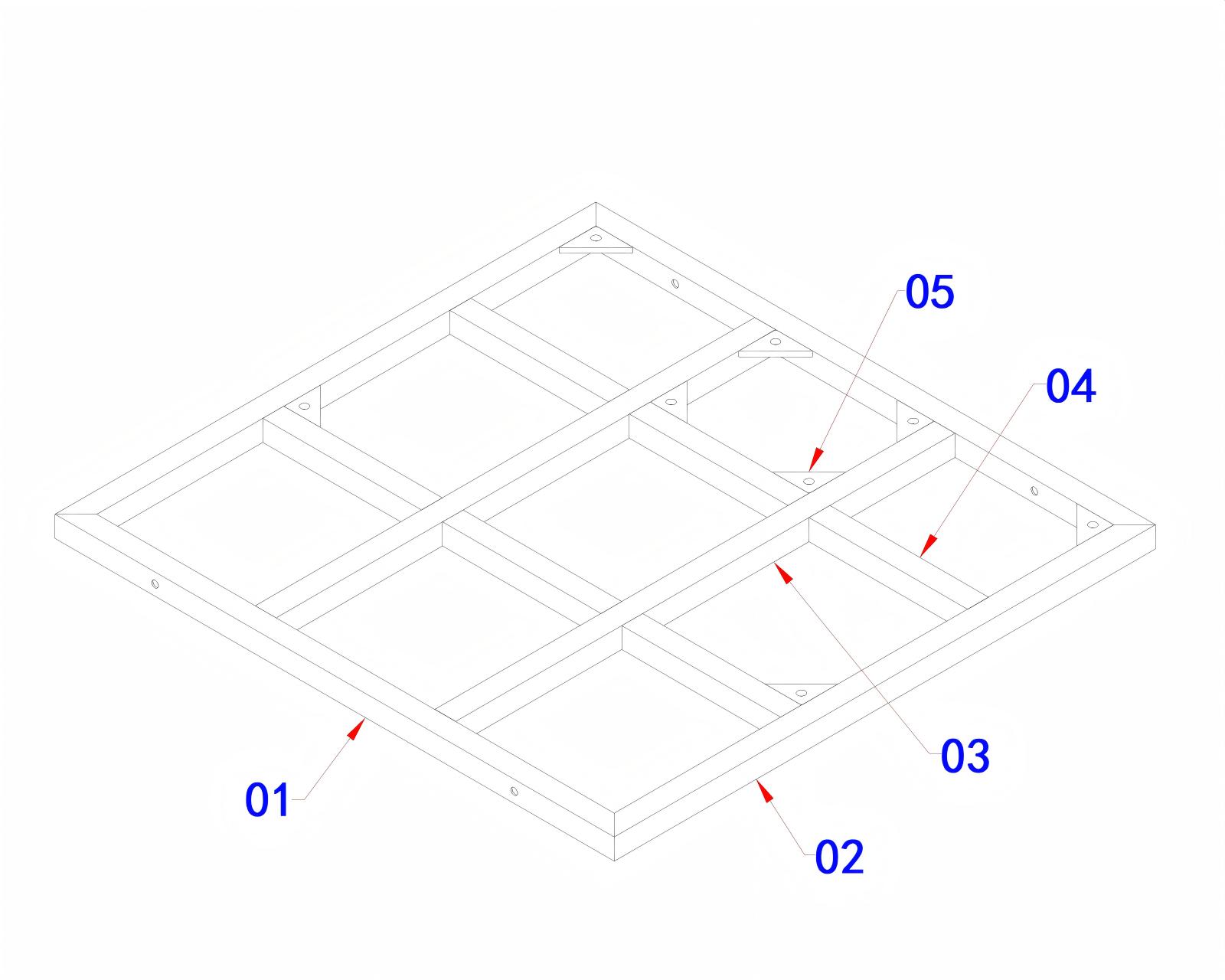

3651 | 方管铝舞台框架 | 1340×1100×50毫米 |
3651 | 方管铝舞台框架 | 1340×1296×50毫米 |

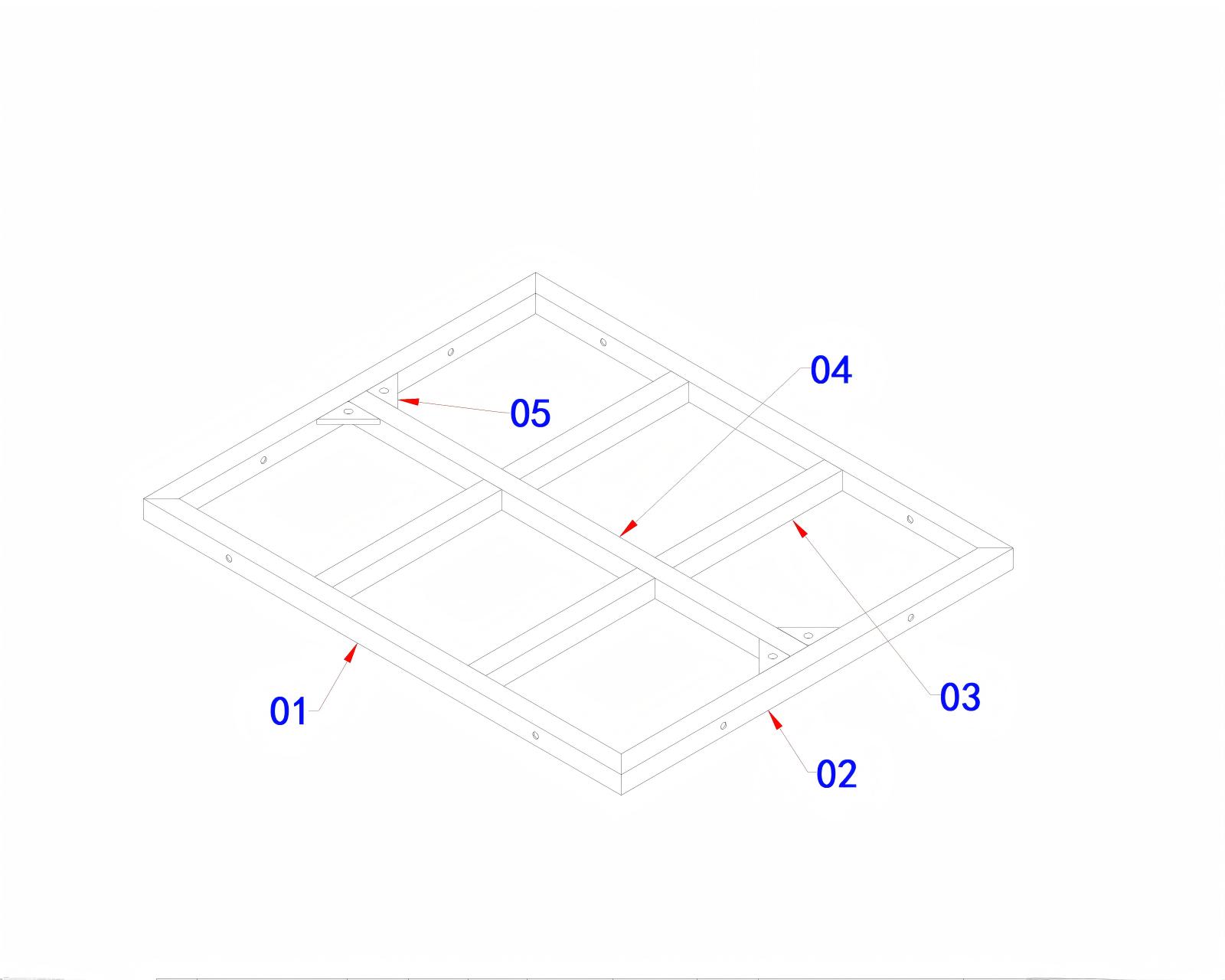

3651 | 方管铝舞台框架 | 1340×525×50毫米 |

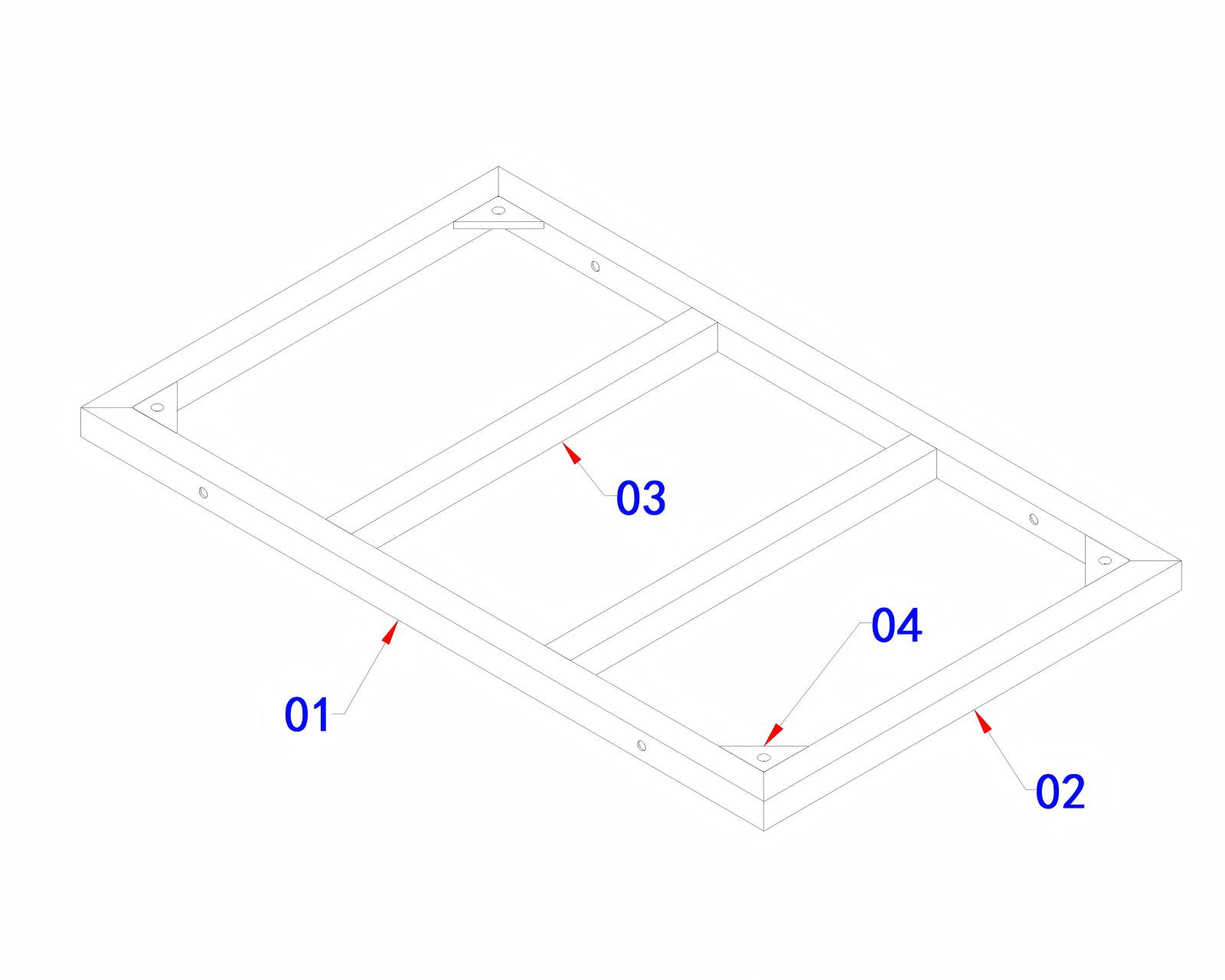

3651 | 方管铝舞台框架 | 1340×819.5×50mm |
3651 | 方管铝舞台框架 | 1340×1296×50毫米 |
物品 | 细节 |
|---|---|
绘图系列 | 定制铝方管舞台面板框架 |
结构类型 | 方管舞台框架 |
应用 | 室内外舞台表演平台 |
方面 | 定制尺寸(参见图纸索引表) |
框架型材 | 铝方管框架 |
高度 | 50毫米 |
环境 | 室内外表演舞台结构 |
材料 | 铝合金 |
连接系统 | 螺丝连接的舞台腿或脚轮 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 舞台面板结构框架 |
相关产品 | 舞台面板框架 |
定制 铝方管舞台面板框架 是一种轻质模块化结构组件,专为专业舞台系统、临时表演平台和定制活动结构而设计。
框架采用铝方管结构, 型材高度为50mm ,为舞台面板提供稳定的支撑基础,同时保持易于运输和安装的特性。
可根据舞台布置要求、面板尺寸和项目情况定制不同的框架尺寸。模块化设计允许与舞台腿、可调节脚或脚轮系统灵活组合,以适应不同的应用。
与传统的钢制舞台框架相比,铝结构具有重量轻、耐腐蚀和提高搬运效率等优点,适用于室内和室外舞台应用。
铝框架结构提供:
根据舞台尺寸灵活定制;
不同舞台布局轻松组合;
舞台面板稳定支撑;
运输、储存方便;
适用于临时和永久活动结构。
铝合金结构提供:
高强度重量比;
减少安装工作量;
适合户外环境的耐腐蚀;
舞台设置过程中易于操作;
正确维护可延长使用寿命。
舞台框架可以与:
螺丝连接的舞台腿;
可调节舞台支撑;
脚轮系统;
不同的舞台面板配置。
这使得相同的帧结构能够适应各种事件的要求。
成分 | 描述 |
|---|---|
主机管 | 铝方管形成初级舞台面板支撑结构 |
十字支撑梁 | 内部加强件提高框架刚性 |
角连接板 | 框架连接的加强角结构 |
固定孔 | 预先设计的孔用于连接舞台腿或配件 |
支撑结构 | 支撑舞台面板的内部框架布置 |
模型 | 配置 | 方面 | 连接类型 | 材料 |
|---|---|---|---|---|

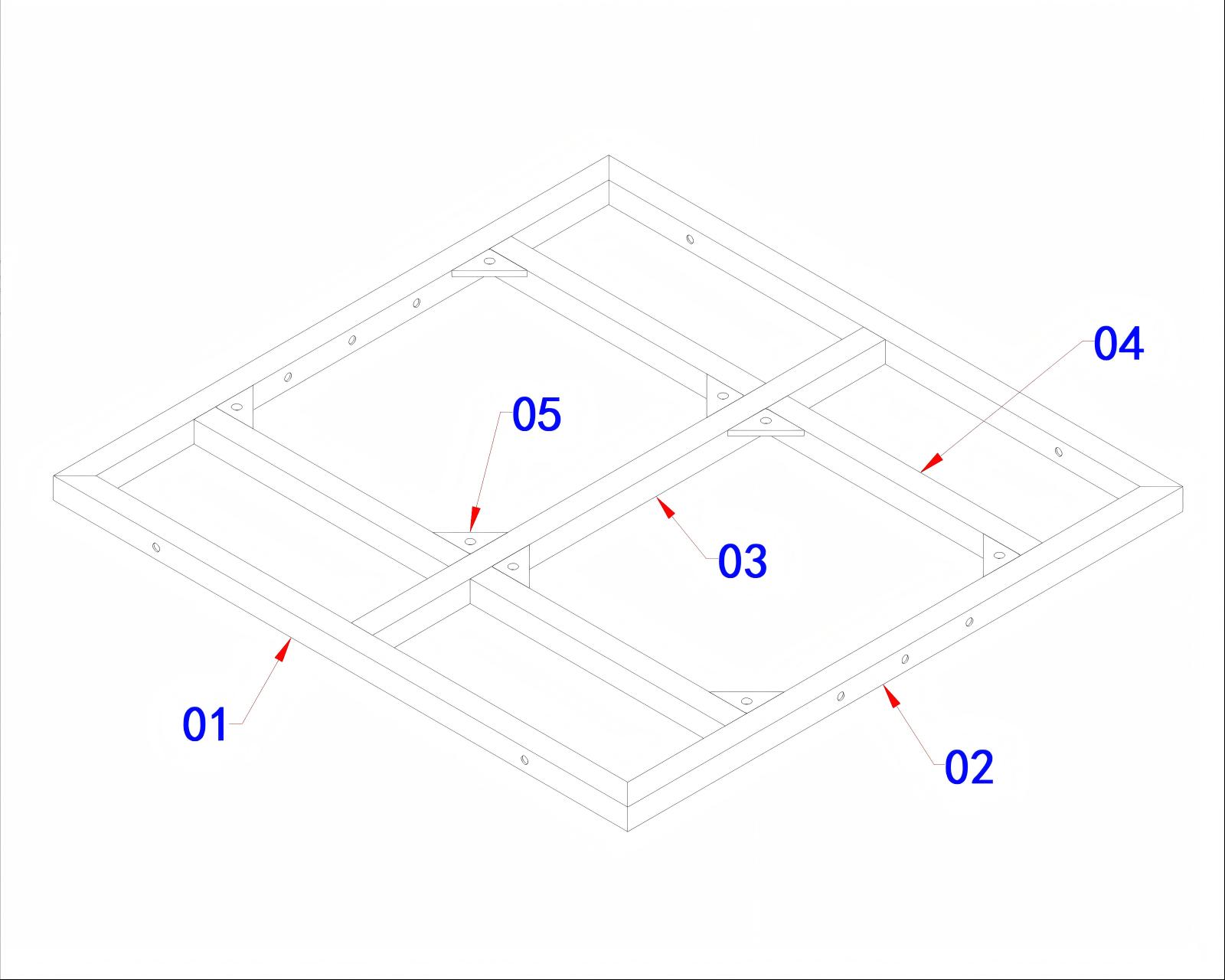

3651-A | 方管铝舞台框架 | 1340×1296×50毫米 | 螺丝连接的舞台腿/脚轮 | 铝合金 |
3651-B | 方管铝舞台框架 | 1340×525×50毫米 | 螺丝连接的舞台腿/脚轮 | 铝合金 |
3651-C | 方管铝舞台框架 | 1340×819.5×50mm | 螺丝连接的舞台腿/脚轮 | 铝合金 |
3651-D | 方管铝舞台框架 | 1340×1296×50毫米 | 螺丝连接的舞台腿/脚轮 | 铝合金 |

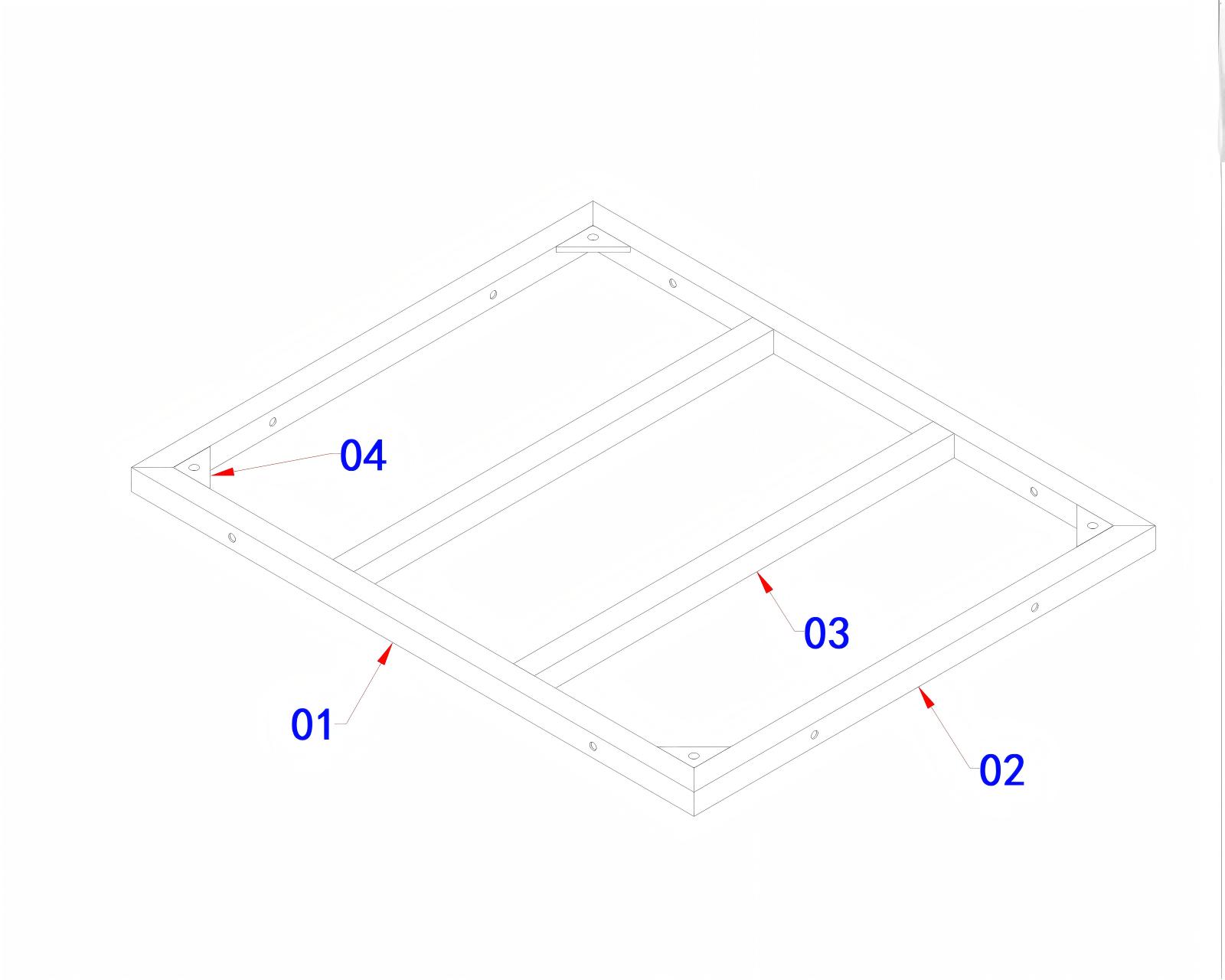

3651-E | 方管铝舞台框架 | 1340×1100×50毫米 | 螺丝连接的舞台腿/脚轮 | 铝合金 |
