了解桁架系统中的插口、螺栓和板端连接

现代桁架系统不仅由桁架尺寸或材料定义。
连接系统是结构性能最重要的部分之一。

不同的桁架连接直接影响：

• 结构稳定性

• 安装速度

• 运输效率

• 负载转移性能

• 索具安全

• 可重复使用性

• 系统完成后的外观

在舞台、活动、展览和娱乐工程中，三种最常见的连接系统是：

• 插口连接

• 螺栓连接

• 板端连接

根据项目要求，每种连接类型都有不同的优点。

为什么桁架连接很重要

在桁架工程中，连接区域往往是结构中最关键的部分。

即使桁架构件本身很坚固，不良的连接设计也可能会导致：

• 局部结构破坏

• 变形过大

• 关节不稳定

• 连接破裂

• 负载转移问题

连接系统决定了桁架构件之间的力如何移动以及整个结构在负载下的运行效率。

这在以下方面尤其重要：

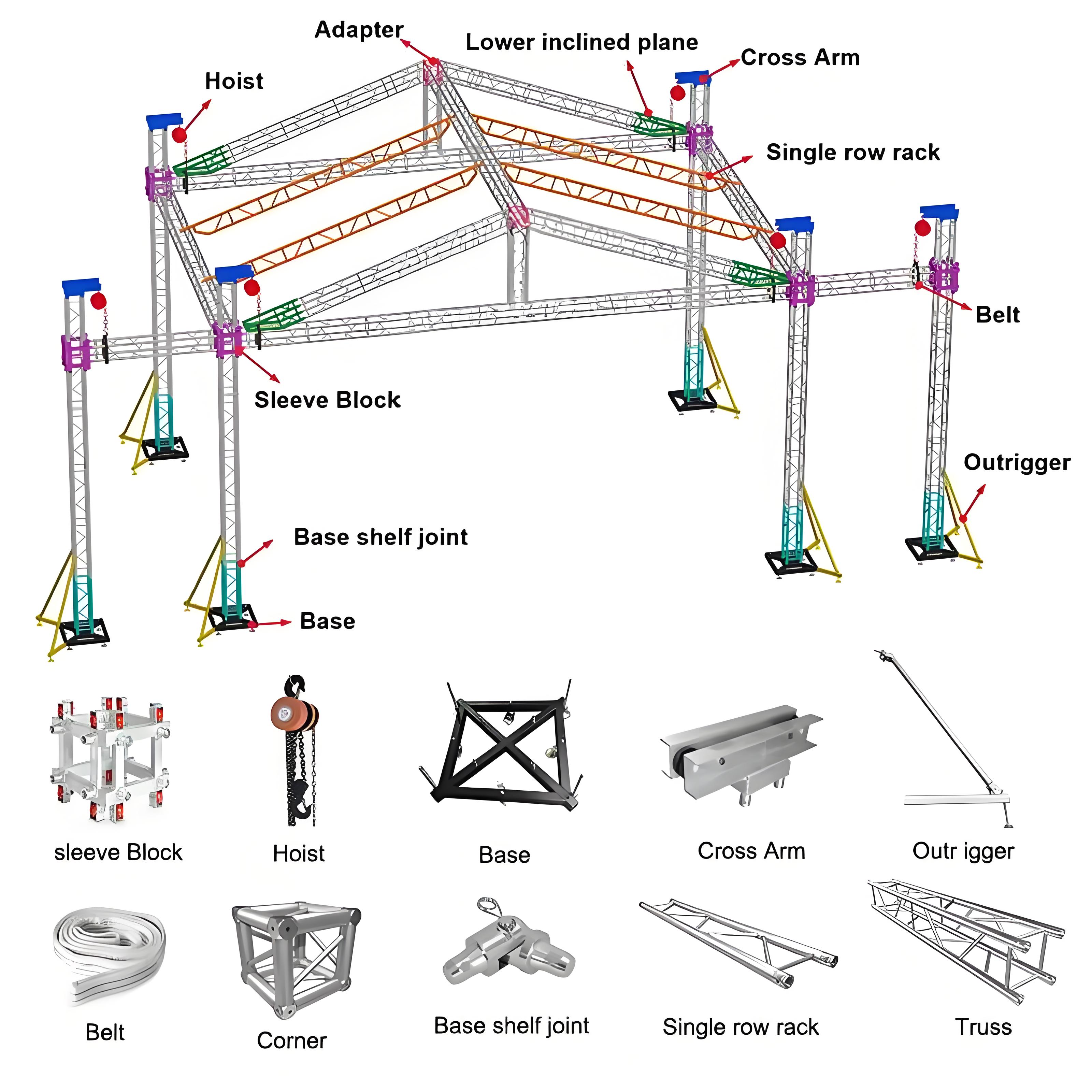

• 音乐会屋顶系统

• LED支撑系统

• 巡回演出

• 展览搭建

• 忍者障碍系统

• 重型户外舞台

相关工程指南：
什么是灯光桁架？ （舞台、LED 和活动系统终极指南）

桁架连接类型比较

什么是插口连接？

插口连接是一种快速锁定桁架连接系统，它使用：

• 锥形插口

• 锥形连接器

• 针脚

• 安全夹

无需复杂的工具即可快速连接桁架部分。

插口桁架成为现代活动制作中的主导系统，因为它结合了：

• 快速组装

• 结构效率高

• 模块化运输

• 外观光滑

• 轻松重复安装

大多数现代音乐会屋顶系统都使用插口桁架，因为巡回演出需要快速安装和拆卸。

典型的插口桁架系统使用：

• 6082-T6铝合金

• 锥形连接系统

• 基于引脚的模块化装配

相关系统指南：
如何构建照明桁架（分步安装指南、安全和设置）

相关安装文章：
如何安装照明桁架（吊装方法​​、系统和安全指南）

插口桁架系统的优点

快速安装

插口系统专为快速组装和拆卸而设计。

这对于以下方面至关重要：

• 巡回音乐会

• 临时活动结构

• 租赁公司

• 展览系统

光滑的结构外观

由于连接区域紧凑且一体化，成品桁架线显得更干净。

这对于以下方面很重要：

• 舞台美学

• LED 系统

• 建筑活动结构

高复用性

插口系统非常适合重复安装周期。

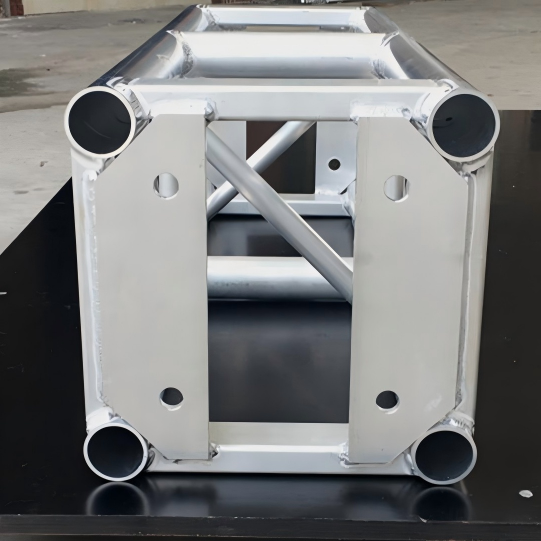

什么是螺栓连接？

螺栓桁架系统用途：

• 螺栓

• 坚果

• 垫圈

• 连接板

创建刚性结构接头。

螺栓桁架广泛应用于：

• 重型舞台系统

• 大跨度屋面系统

• 忍者武士结构

• 定制工程系统

与插口系统不同，螺栓桁架连接通常在拧紧后形成更光滑的连续外表面。

这就是为什么螺栓桁架更适合忍者障碍系统和攀爬结构的原因之一，因为用户可能会触摸桁架表面或沿着桁架表面移动。

相关应用文章：
忍者武士桁架系统

螺栓桁架系统的优点

更高的关节刚性

螺栓系统通常在拧紧后提供更强、更刚性的接头。

这有利于：

• 重载

• 大跨度

• 动态加载环境

更轻松的定制制造

螺栓系统更容易定制：

• 特殊形状

• 不规则几何形状

• 结构修改

更适合重型结构

由于其结构刚性，大跨度屋盖系统经常使用螺栓桁架。

相关工程指南：
铝制照明桁架系统的最大负载能力是多少？

什么是板端连接？

板端连接用途：

• 端板

• 角撑板

• 底板

• 拼接板

在成员之间转移结构性力量。

这些系统常见于：

• 永久性结构

• 钢屋顶系统

• 重工业结构

• 复杂的定制工程项目

板端系统通常安装速度较慢，但​​提供极高的结构强度和力传递能力。

它们经常用于：

• 存在高负载

• 需要永久安装

• 涉及复杂的几何形状

桁架连接背后的结构逻辑

任何桁架连接的目的都是在构件之间安全地传递力。

在桁架系统中：

• 主和弦承载张力和压力

• 腹板构件传递剪切力

• 支架提高稳定性

• 连接在所有成员之间传递力量

相关结构文章：

什么是桁架主弦以及为什么它很重要？

什么是桁架网络成员？

什么是桁架支撑以及它如何提高稳定性？

连接系统决定：

• 关节僵硬

• 力量分布

• 结构行为

• 动态响应

• 总体安全裕度

活动行业如何从螺栓系统演变为插口系统

从螺栓桁架到插口桁架的演变反映了活动行业的转变：

• 设置更快

• 模块化巡演系统

• 轻量化运输

• 重复装配循环

• 降低劳动力成本

较旧的重型系统通常依赖于螺栓连接。

现代巡演制作越来越多地使用插口系统，因为安装速度现在是一个关键的操作因素。

然而，螺栓桁架在以下方面仍然很重要：

• 重型系统

• 大跨度结构

• 忍者课程

• 工业支持系统

哪种连接系统最好？

不存在通用的“最佳”连接系统。

正确的选择取决于：

• 跨度

• 加载

• 安装速度

• 项目类型

• 运输频率

• 结构要求

• 预算

推荐选择逻辑

如果满足以下条件，请选择插口桁架：

• 您需要快速设置

• 该系统是临时的

• 巡演效率很重要

• 外观很重要

如果满足以下条件，请选择螺栓桁架：

• 需要重载

• 结构刚性至关重要

• 需要定制系统

• 该项目以工程为重点

如果满足以下条件，请选择板端系统：

• 该结构是永久性的

• 负载极高

• 存在复杂的力传递

常问问题

插口桁架比螺栓桁架坚固吗？

未必。螺栓桁架通常提供更高的接头刚度，而插口桁架则提供更快的组装和模块化效率。

为什么音乐会系统使用插口桁架？

因为巡演制作需要快速安装、运输效率和重复的组装周期。

为什么螺栓桁架在忍者系统中很常见？

螺栓桁架可创建更平滑的连续连接区域和更坚固的刚性接头，适合障碍结构。

什么是锥形桁架连接？

锥形连接是一种基于插口的系统，使用锥形连接器和销钉快速连接桁架部分。

临时阶段是否使用板端连接？

通常不会。板端系统在永久性或重型工业结构中更为常见。

结论

插口、螺栓和板端连接不仅仅是不同的装配方法。

它们代表了不同的工程理念：

• 结构性能

• 安装效率

• 负载转移

• 模块化

• 长期系统行为

了解这些连接系统有助于工程师、活动公司和买家为每种应用选择正确的桁架解决方案。
