图纸名称

LED屏支撑结构定制铝方管框架（方管LED背支撑架）

工程图文件参考

绘图索引

图纸信息

铝方管LED支架概述

铝方管LED支架是专为室内LED显示屏安装、屏体堆叠系统和异形LED结构施工而设计的定制结构部件。

该框架采用50×50mm壁厚3mm的铝方管，为需要精确定位和稳定安装的LED屏幕支撑应用提供轻质、刚性和模块化的解决方案。

方管框架结构可以根据LED屏尺寸和项目布局组合不同的框架尺寸。螺钉连接系统在安装过程中提供方便的组装、拆卸和调整。

与传统的钢支撑结构相比，铝合金结构具有重量轻、耐腐蚀、安装效率高等优点，适用于室内活动结构、展览、商业展示和专业LED安装。

主要特点

1、稳定的方管框架结构

方管框架设计提供：

• 结构刚性高；

• 稳定的LED屏支持；

• 精确的尺寸控制；

• 良好的抗变形能力；

• 灵活组合不同的LED布局。

2. 轻质铝结构

铝合金结构提供：

• 高强度重量比；

• 运输、安装方便；

• 耐腐蚀；

• 减少安装工作量；

• 重复事件应用的使用寿命长。

3、灵活定制尺寸

框架系统支持：

• 不同的LED屏尺寸；

• 定制形状的 LED 结构；

• 多个框架的模块化组合；

• 适应特殊安装要求；

• 基于项目的结构定制。

结构部件

可用规格

应用

室内LED屏支撑结构

铝方管框架可用于：

• 室内LED墙装；

• LED屏堆叠结构；

• 活动展示结构；

• 展览LED背景；

• 商业广告展示。

相关：
展位

自定义 LED 和事件结构

该框架还适用于：

• LED屏形状不规则；

• 创意舞台背景；

• 临时活动设施；

• 自定义显示框架；

• 专业的活动制作结构。

相关：
定制舞台制作

连接系统

铝制LED支撑架采用螺钉连接系统。

该连接方法提供：

高效安装

框架可根据LED屏尺寸和安装要求快速组装固定。

灵活配置

不同的框架尺寸和定制形状可以组合用于各种 LED 布局。

交通便利

分离的框架组件简化了包装、运输和储存。

工程考虑

对于LED屏支撑结构，最终的系统设计应考虑：

• LED屏重量；

• 屏幕尺寸和负载分布；

• 支撑点位置；

• 安装高度；

• 重心；

• 连接强度；

• 地面或支撑结构条件。

对于大型LED装置或形状复杂的结构，应根据项目要求完成结构验证。

相关：
工程解决方案

相关产品

铝方管LED支架可与以下组合组合：

• LED屏幕支持系统；

• 铝制舞台结构；

• 事件背景结构；

• 定制铝框架；

• 专业活动安装系统。

相关：
定制舞台制作

常问问题

1、铝方管LED支架有什么用途？

铝方管LED支撑架主要用于室内LED屏安装、显示屏支撑结构和定制活动框架。

2、主管的规格是什么？

框架采用50×50mm铝方管，壁厚3mm。

3、LED支撑架采用什么连接系统？

结构采用螺钉连接，组装调整方便。

4. 该 LED 框架有哪些尺寸可供选择？

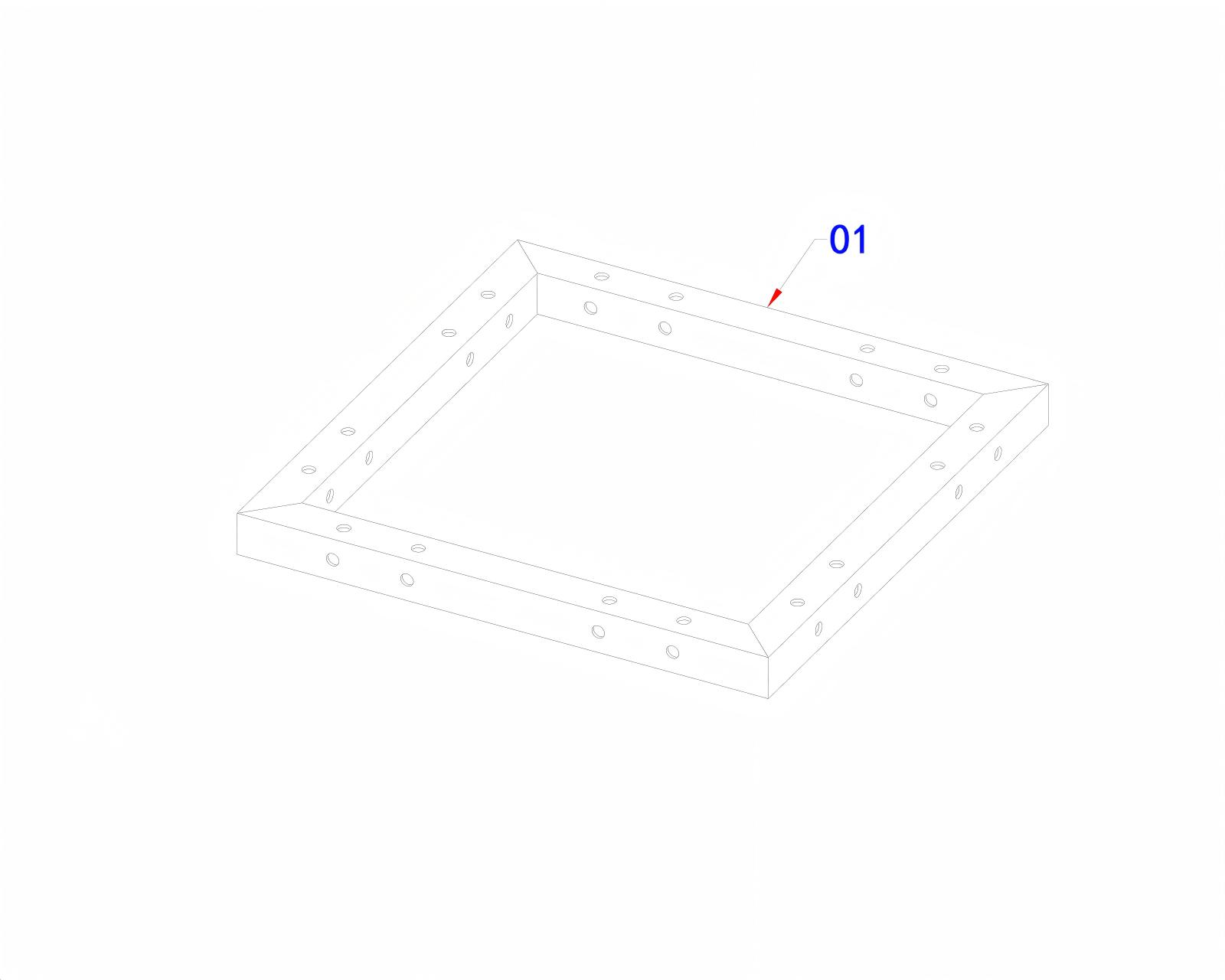

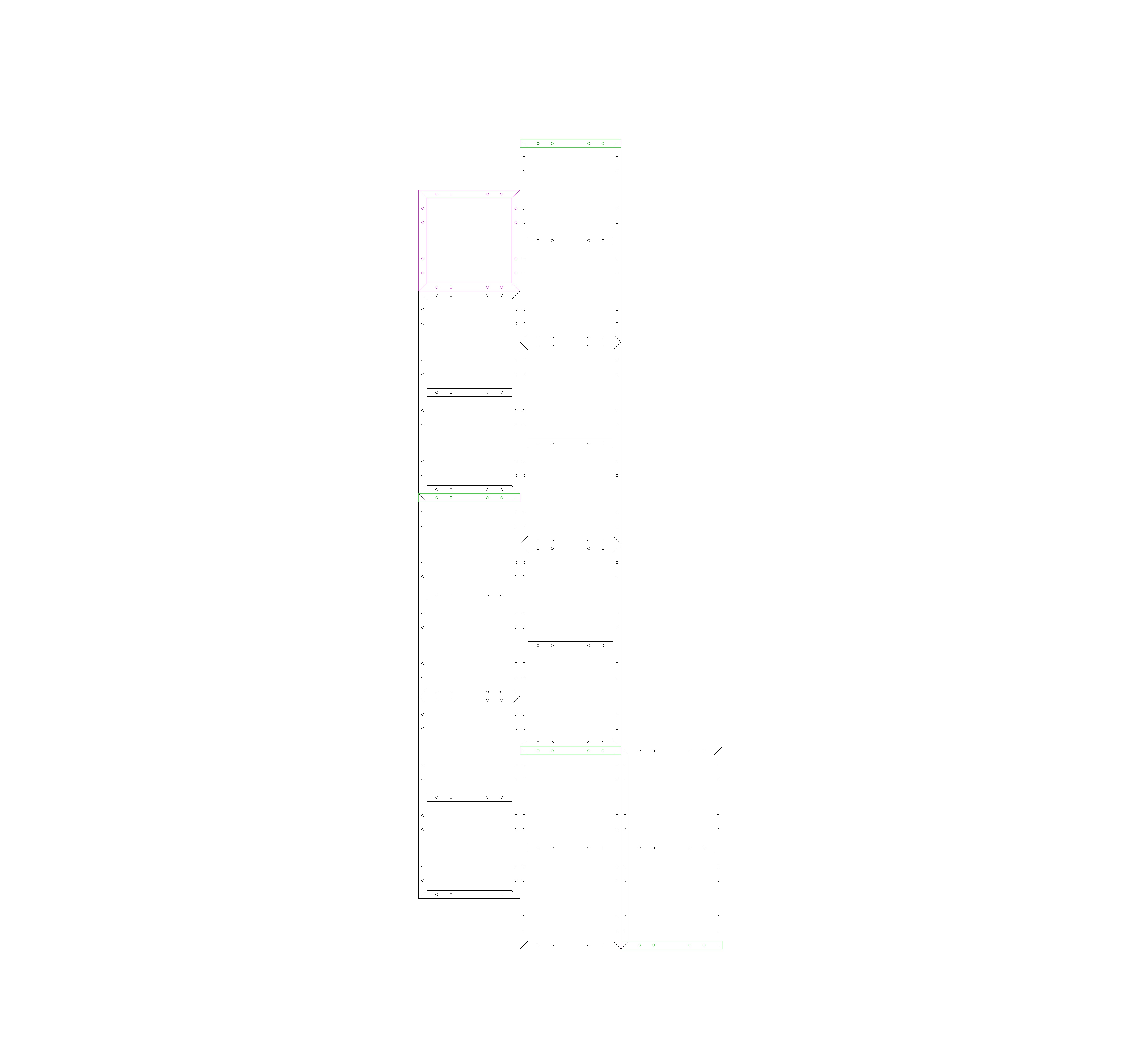

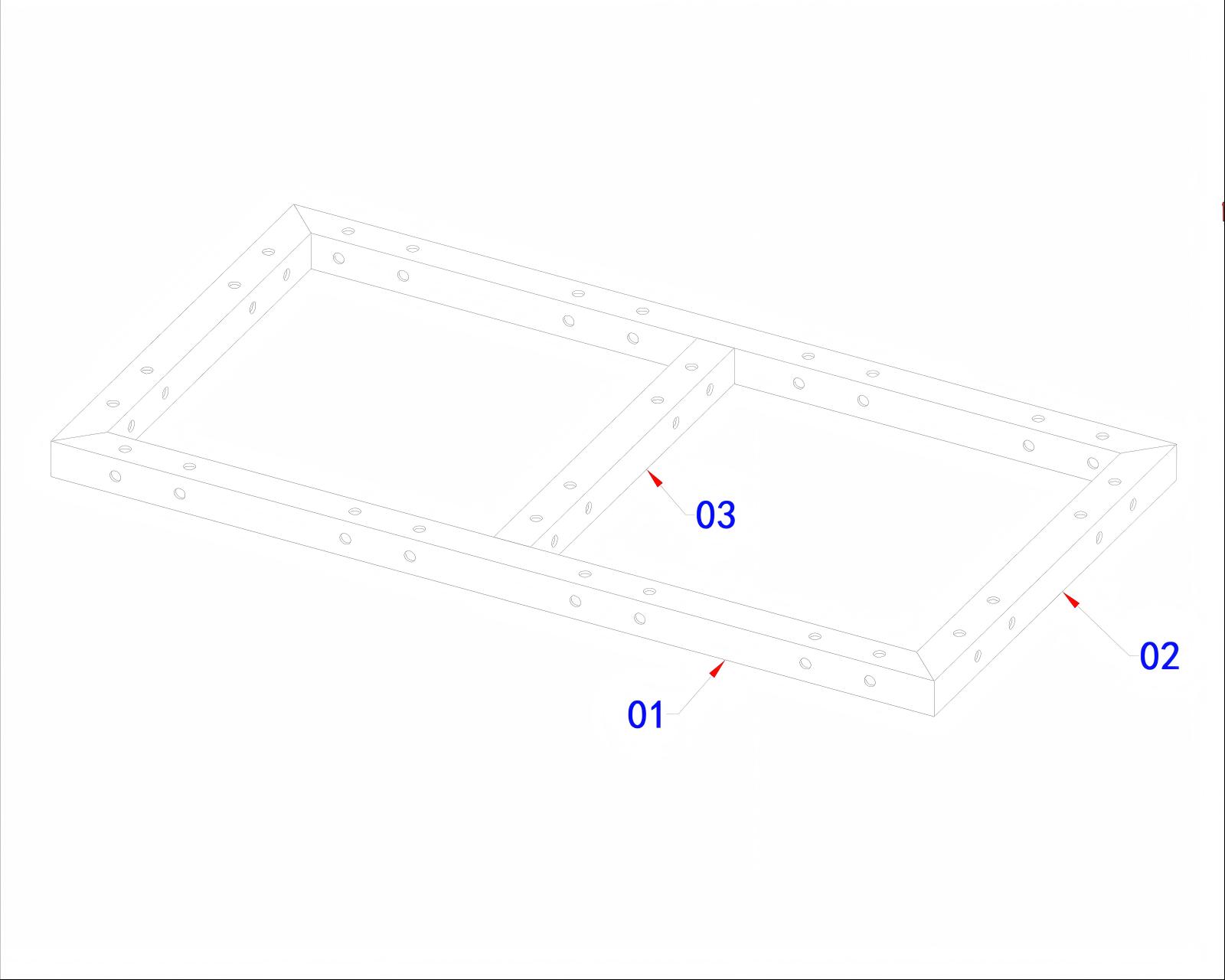

标准图纸尺寸包括：

• 500×500×40毫米；

• 1000×500×40mm；

• 1000×960×40毫米。

也可根据项目要求定制尺寸。

5. 这个框架可以用于不规则的LED结构吗？

是的。铝方管框架可定制异形LED屏和创意活动结构。

设计须知

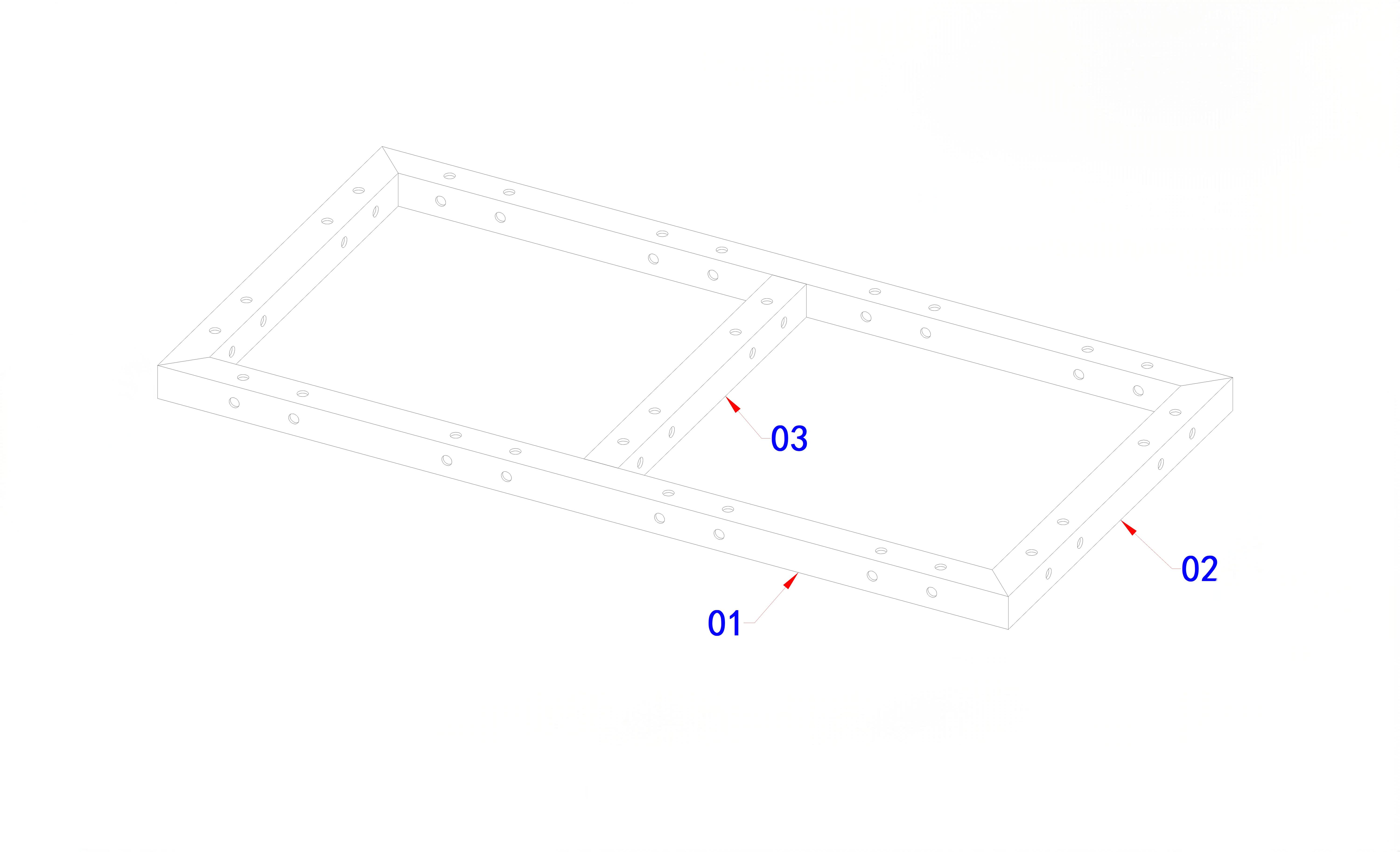

附图表示标准铝制方管 LED 支撑框架配置。

实际结构性能取决于完整的LED系统设计、屏幕重量、连接方式、安装环境和项目要求。

对于大型LED安装或结构复杂的情况，建议根据实际应用情况进行专业的结构评估。
