4062 / 4327
4062-BS20(1.2m).jpg 4062-BS20(R8888M).jpg 4327-BS20(0.2m).jpg 上图代表了 BS200 圆管螺栓连接铝桁架设计的不同长度和弯曲配置，该设计专为户外屋顶结构、帐篷框架和小型活动应用而开发。
图纸索引用作查找相关 CAD 图纸和生产记录的参考。
物品 | 细节 |
|---|---|
绘图索引 | 4062 / 4327 |
绘图系列 | BS200 圆管螺栓连接桁架 |
结构类型 | 定制长度和弯曲铝桁架组件 |
应用 | 户外雨棚结构/小型活动屋顶结构/照明结构 |
横截面 | 宽200mm×高200mm |
主管 | 50mm铝圆管 |
可用长度 | 0.2m / 1.2m / 定制弯曲配置 |
弧形配置 | R8888M 定制半径 |
环境 | 户外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 屋顶结构及照明结构构件 |
该图纸档案展示了 4062/4327-BS200 圆管螺栓连接铝桁架组件， 专为户外顶篷结构、帐篷框架和小型活动应用而开发。
该图的索引号为 4062和4327 ，相关的图文件包括根据相同结构概念制造的不同长度配置和弯曲设计。
与标准直照明桁架系统不同，BS200 圆管螺栓连接设计是作为灵活的结构组件开发的，适合定制应用。
通过提供不同的直线长度、短连接部分和弯曲配置，同一桁架系列可以适应不同的屋顶布局、雨篷设计和活动结构。
4062 /4327-BS200 采用模块化螺栓连接结构，采用铝圆管和端板连接。
与固定焊接结构相比，螺栓连接的桁架组件具有以下优势：
运输效率；
储存方便；
组装灵活；
定制结构配置。
圆管设计提供光滑的外观，适合结构功能和视觉外观都重要的应用。
连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统，如插口连接、螺栓连接和板式连接。
有关桁架连接方法的更多信息，请参见：
4062/4327-BS200 设计档案 包括 以下绘图配置：

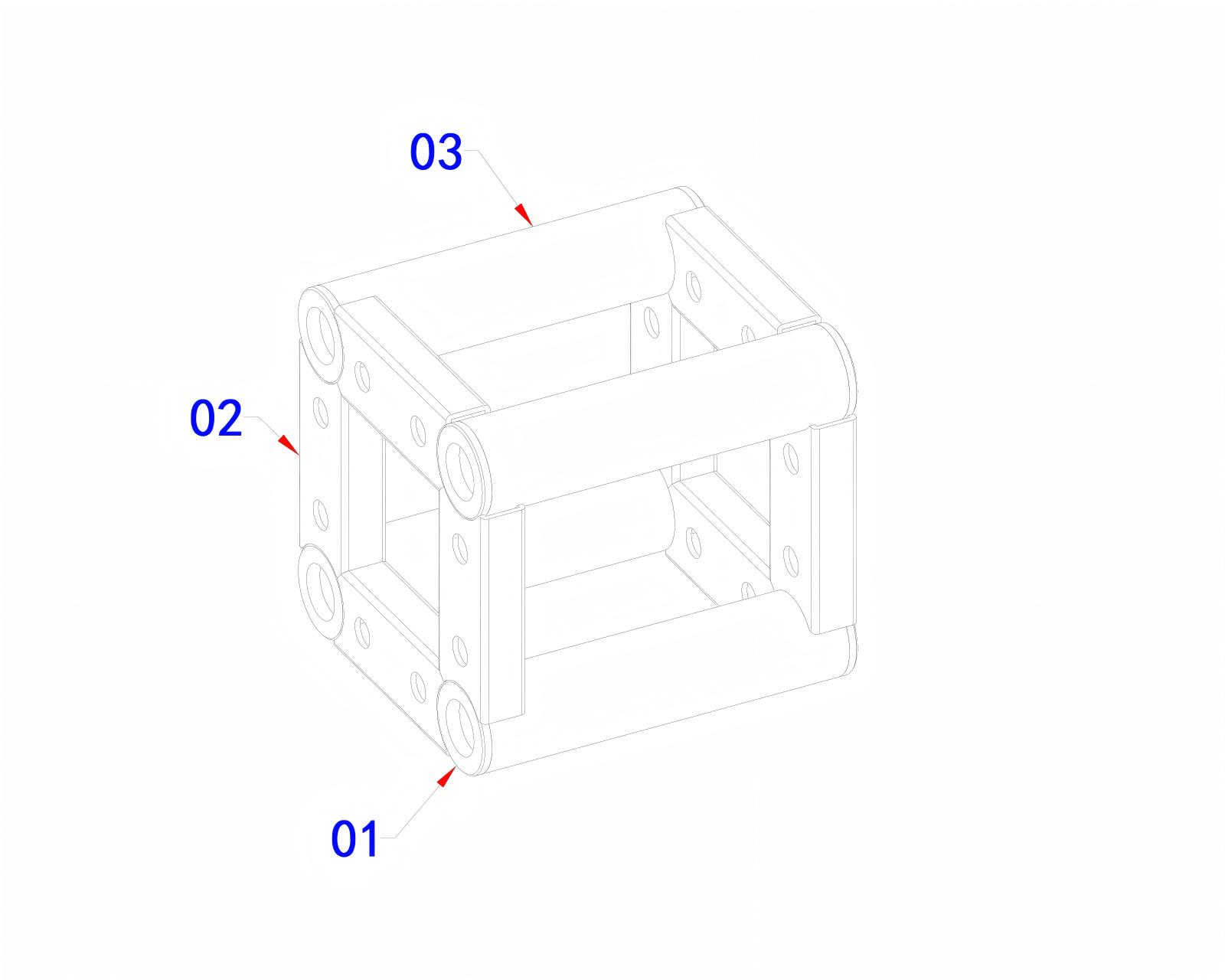

4327-BS20(0.2m).jpg 长度：
0.2m
应用：
适用于连接调整断面和定制结构布局。

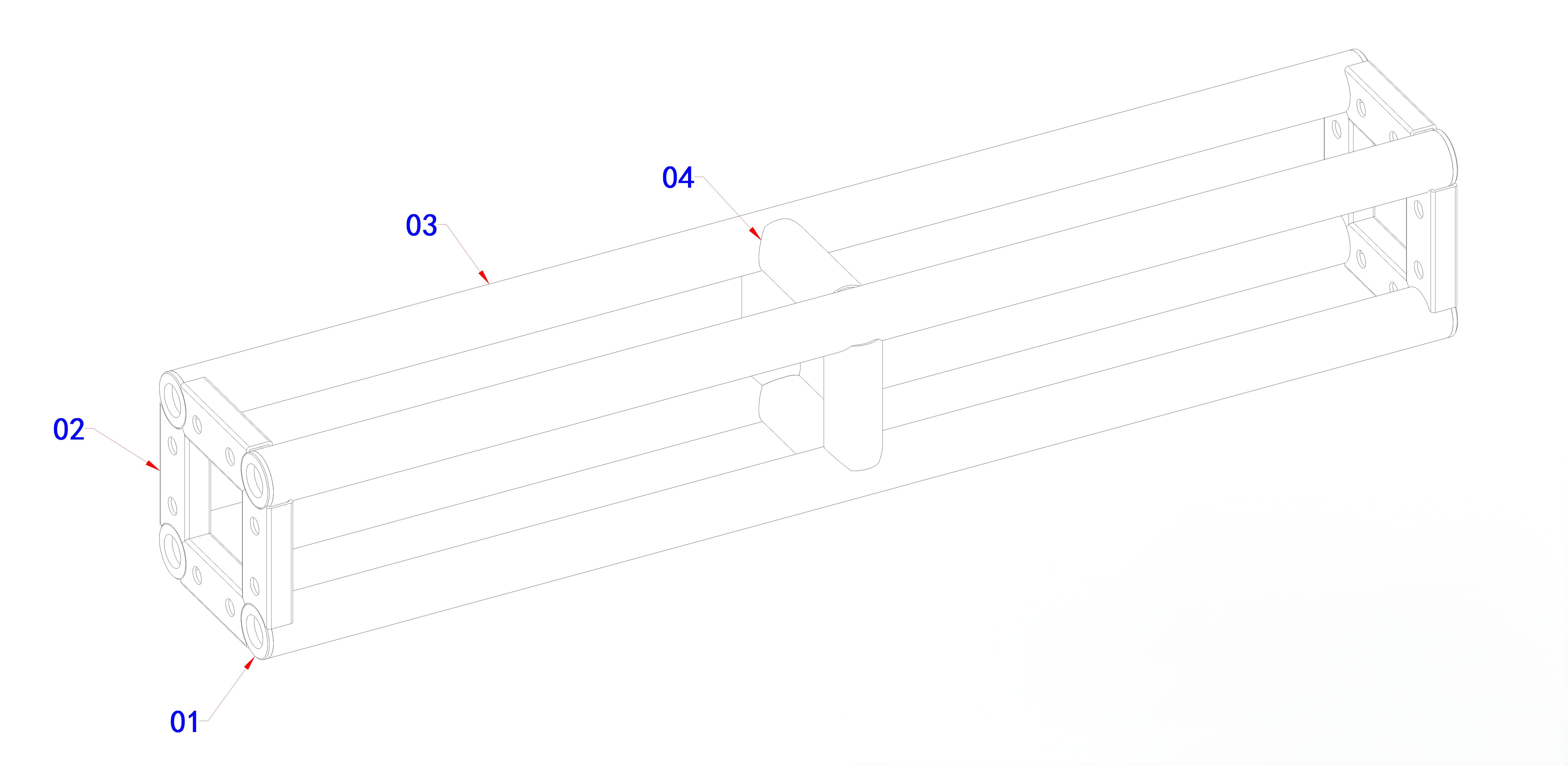

4062-BS20(1.2m).jpg 长度：
1.2m
应用：
适用于室外顶篷和活动结构中的标准模块化部分。

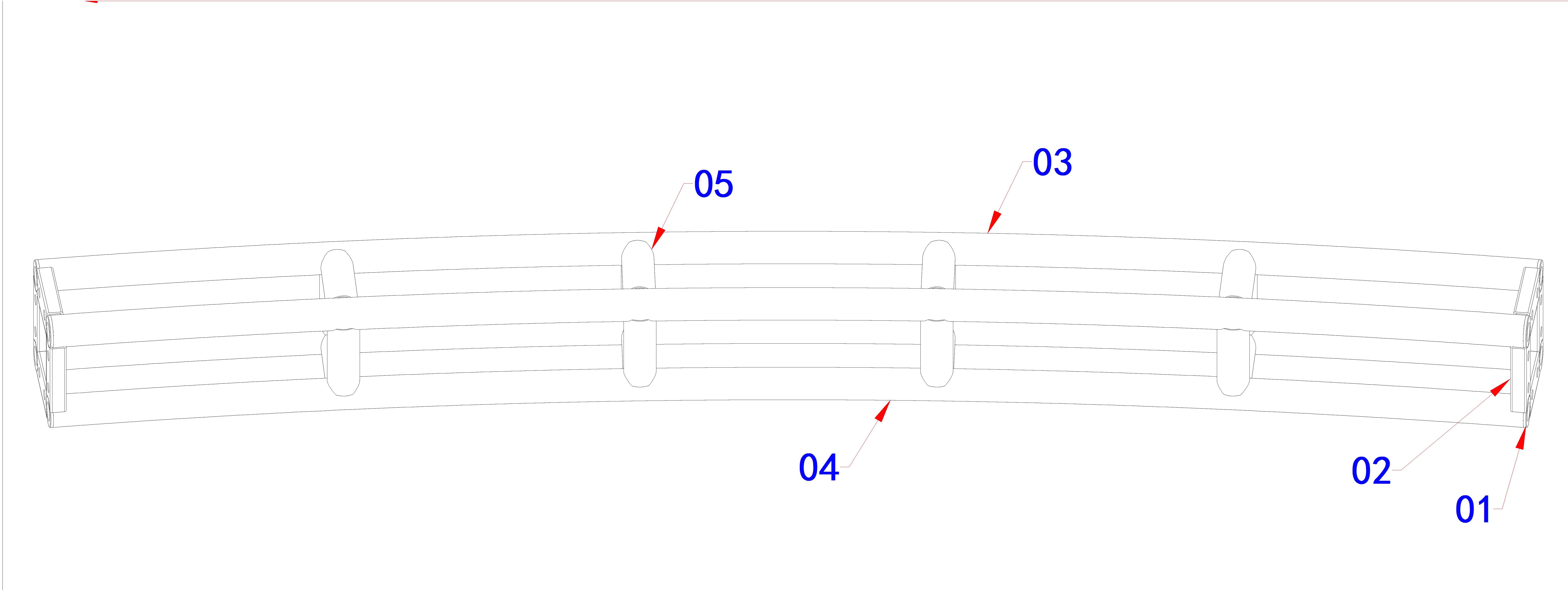

4062-BS20(R8888M).jpg配置：
定制弧形结构
半径：
R8888mm
应用：
适用于弧形屋顶结构、天篷框架和装饰性活动结构。
BS200圆管桁架组件通常集成到完整的临时结构中，而不是单独使用。
典型应用包括：
室外雨棚结构；
帐篷屋顶框架；
小型活动屋顶系统；
装饰性弧形结构；
轻质照明支撑结构。
对于定制屋顶系统，可以根据跨度要求和结构布局组合不同的桁架配置。
相关系统：
对于室外临时结构，单个桁架构件只是整个结构系统的一部分。
最终配置取决于：
屋顶总体尺寸；
结构布局；
屋顶覆盖材料；
风环境；
设备要求；
安装条件。
弯曲桁架组件需要特殊考虑，因为半径、连接位置和载荷条件会影响最终的结构性能。
材料的选择也会影响结构性能。铝合金因其轻质、耐腐蚀和合适的表面外观而广泛应用于临时结构。
相关知识：
BS200 圆管螺栓连接桁架组件可以集成到：
室外屋顶结构；
临时帐篷框架；
小型活动结构；
定制弧形桁架系统；
轻质照明支撑结构。
相关解决方案：
对于未来的采购应用程序，该图纸存档可以连接到：
可能的产品配置：
BS200×0.2m
BS200×1.2m
BS200 定制弧形桁架
图纸档案展示了 Dragon Stage 的定制设计能力，而产品页面则提供了购买信息和规格。
BS200圆管桁架主要设计用于户外篷结构、帐篷框架、小型活动屋顶和定制轻质结构。
是的。 BS200 系统可以根据所需的半径和项目设计定制为弯曲配置。
因为这些图属于同一结构系列，采用相同的连接概念。根据不同的项目需求开发不同的配置。
BS200圆管设计更侧重于定制结构、天篷框架和装饰应用，而标准照明桁架系统主要针对设备悬挂而设计。
是的。 Dragon Stage可以提供定制解决方案，包括结构布局、元件选择和制造支持。
本档案中显示的图纸仅供参考，以展示 Dragon Stage 的定制设计能力。
最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
