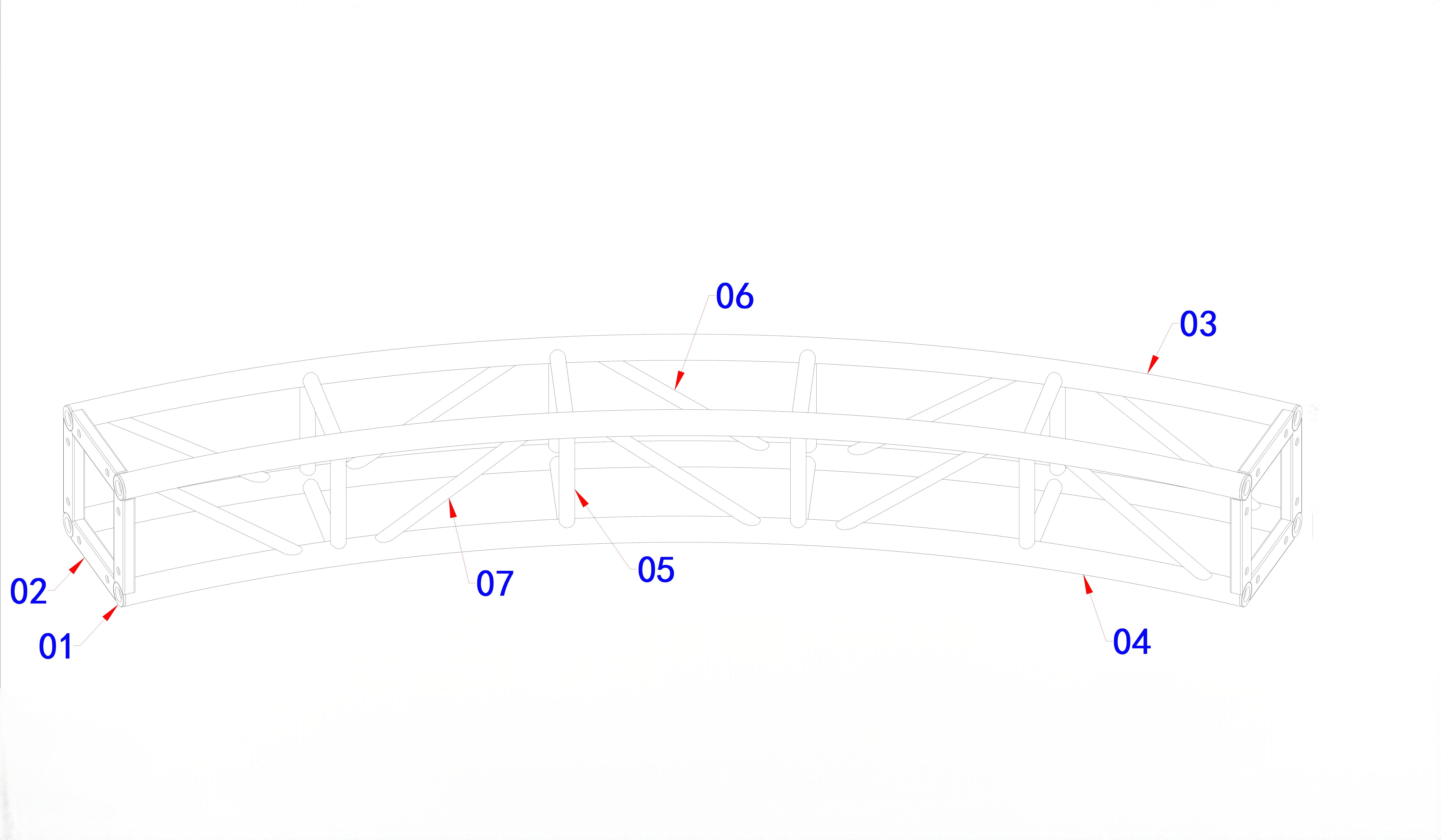

4296-BS30(R4.87m).jpg 上图表示 BS300 圆管螺栓连接铝桁架设计的定制弯曲配置。
图纸索引用作查找相关CAD图纸和生产记录的参考。
物品 | 细节 |
|---|---|
绘图索引 | 4296 |
绘图系列 | BS300 弯圆管螺栓连接桁架 |
结构类型 | 定制弧形铝桁架组件 |
应用 | 室内外照明结构/装饰结构 |
横截面 | 宽300mm×高300mm |
主管 | 50mm铝圆管 |
曲率半径 | R4.87m |
环境 | 室内和室外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 弧形照明结构组件 |
该图纸档案展示了 4296-BS300 弯曲圆管螺栓连接铝桁架组件， 专为照明结构、装饰框架和定制活动安装而开发。
该图纸在参考下进行索引 4296，相关图纸文件表示基于 BS300 圆管螺栓连接桁架设计的定制弯曲配置。
BS300弧形桁架系列专为直桁架截面无法满足视觉布局要求的应用而设计。通过定制曲率半径，该结构可以实现不同的弧形，用于照明布置、装饰装置和娱乐结构。
该图采用 R4.87m弯曲半径，与其他BS300弯曲桁架配置相比，提供了不同的弯曲布局选项。
4296 -BS300 采用模块化弯曲螺栓连接圆管结构。
与固定焊接弯曲结构相比，螺栓连接桁架组件具有以下优势：
运输效率；
储存方便；
组装灵活；
定制结构配置。
弧形设计允许 BS300 桁架系统集成到：
弧形照明结构；
装饰性活动框架；
酒吧和娱乐场所照明系统；
定制展览结构。
连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统，如插口连接、螺栓连接和板式连接。
有关桁架连接方法的更多信息，请参见：
4296-BS30(R4.87m).jpg曲率半径：
R4.87m
横截面：
300毫米×300毫米
主管：
50mm铝圆管
联系：
螺栓连接
应用：
适用于弧形照明结构、装饰框架、室内娱乐结构和定制活动装置。
BS300 弯曲桁架组件通常集成到完整的结构中，而不是单独使用。
典型应用包括：
室内酒吧照明结构；
弧形装饰框架；
舞台灯光结构；
展览展示结构；
活动装饰系统；
定制铝桁架结构。
不同的项目可能需要不同的半径设计，具体如下：
视觉要求；
安装空间；
设备布置；
配套条件。
相关应用：
对于弧形桁架结构来说，弧形构件只是整个结构体系的一部分。
最终配置取决于：
曲率半径；
整体结构尺寸；
照明设备负载；
支撑方法；
安装环境；
安全要求。
与标准直桁架截面相比，弧形桁架在制造过程中需要额外定制，因为半径直接影响制造精度和最终装配。
铝合金因其轻质、耐腐蚀和整洁的外观而被广泛用于临时活动结构。
相关知识：
4296-BS300 弯曲螺栓连接桁架组件可以集成到：
弧形照明桁架系统；
俱乐部照明结构；
装饰性活动结构；
展览框架；
自定义事件结构。
相关解决方案：
对于未来的采购应用程序，该图纸存档可以连接到：
可能的产品配置：
BS300 弧形桁架 R4.87m
相关产品应用：
酒吧灯架；
装饰照明结构；
弯曲事件桁架。
图纸档案展示了 Dragon Stage 的定制设计能力，而产品页面则提供了购买信息和规格。
BS300弧形螺栓桁架主要设计用于弧形照明结构、装饰框架和定制活动结构。
R4.87m表示弯曲桁架截面的曲率半径。不同的半径值会产生不同的圆弧形状。
是的。弯曲半径可根据项目要求、安装空间及结构设计要求定制。
直BS300桁架主要用于线性结构，而弧形BS300桁架专为弧形布局和特殊视觉设计而设计。
是的。可在室外使用，但完整结构应考虑风荷载、支撑条件和安装要求等环境因素。
本档案中显示的图纸仅供参考，以展示 Dragon Stage 的定制设计能力。
最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
