弧形、平面LED屏堆叠支撑架（两用LED显示屏支撑结构）
绘图索引 | 配置 | 方面 |
|---|---|---|
4323 | 弧形&平面LED屏堆叠架 | 定制尺寸 |
物品 | 细节 |
|---|---|
绘图系列 | 弧形、平面LED屏堆叠支撑架 |
结构类型 | 框架结构 |
应用 | 室内曲面LED屏与平面LED屏堆叠后支撑结构 |
主管 | 50×50mm铝方管 |
管壁厚度 | 3毫米 |
框架类型 | 模组化LED屏支撑架 |
尺寸选项 | 根据LED屏形状及安装要求定制尺寸 |
环境 | 室内LED屏安装及支撑结构 |
材料 | 铝合金结构+钢底座组件 |
连接系统 | 螺钉连接 + 插销连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | LED屏安装及异型结构施工的结构支撑系统 |
相关产品 | LED屏安装承重及支撑结构 |
弧形和平面LED屏堆叠支撑架是定制的模块化结构，专为需要弧形屏和平面屏配置的专业室内LED显示安装而设计。
该系统将铝方管框架与钢底座支撑组件相结合，为LED屏堆叠应用提供稳定、可调节的解决方案。该结构可以适应不同的LED屏幕形状，包括曲面显示屏和传统的平面LED墙。
支撑框架采用50×50mm壁厚3mm的铝方管，提供轻质而坚固的结构。螺钉连接和插销连接的结合可以实现不同活动和展览项目的高效组装、调整和重复使用。
这种双用途设计使活动公司和 LED 安装承包商能够使用一个结构系统来实现多个 LED 显示屏布局，从而提高灵活性并减少不同项目的准备时间。
该结构专为曲面和平面 LED 屏幕而设计：

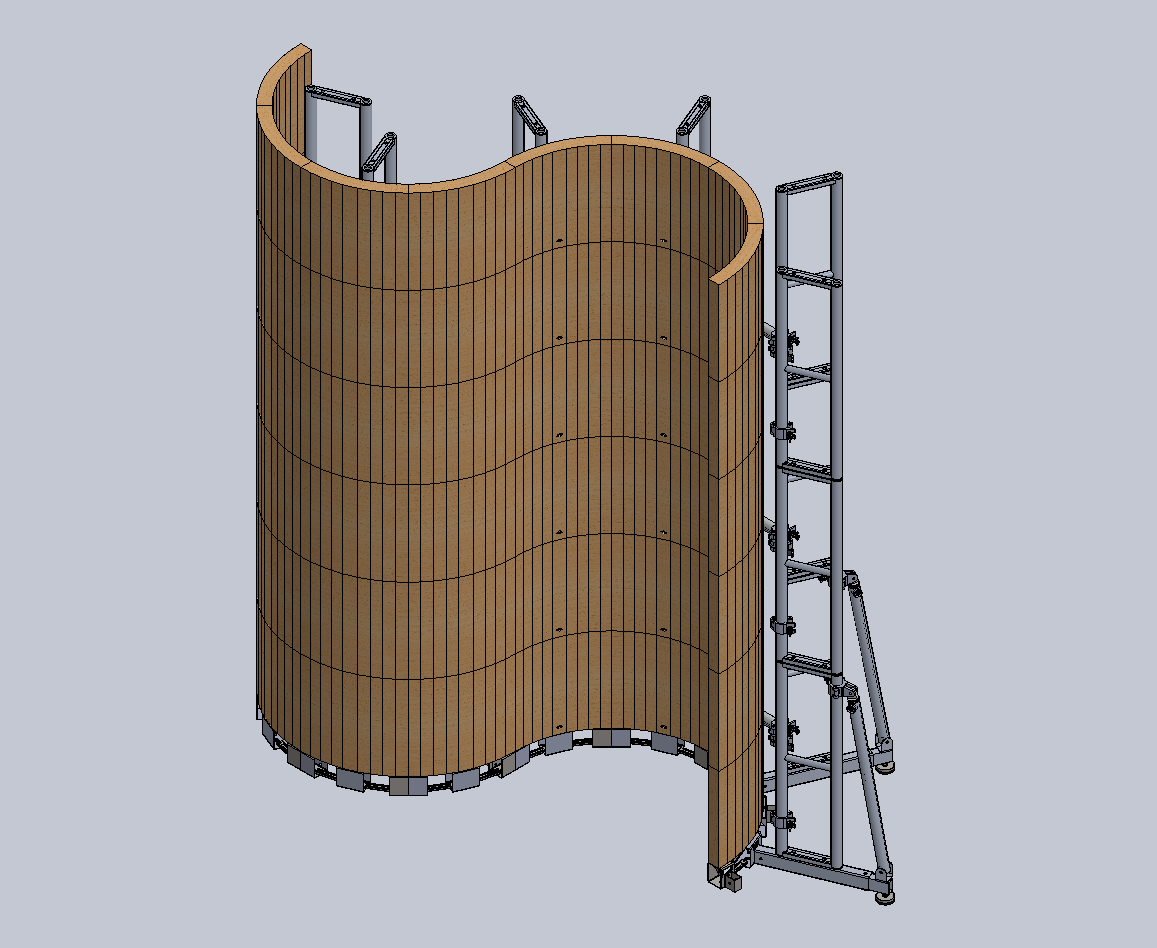

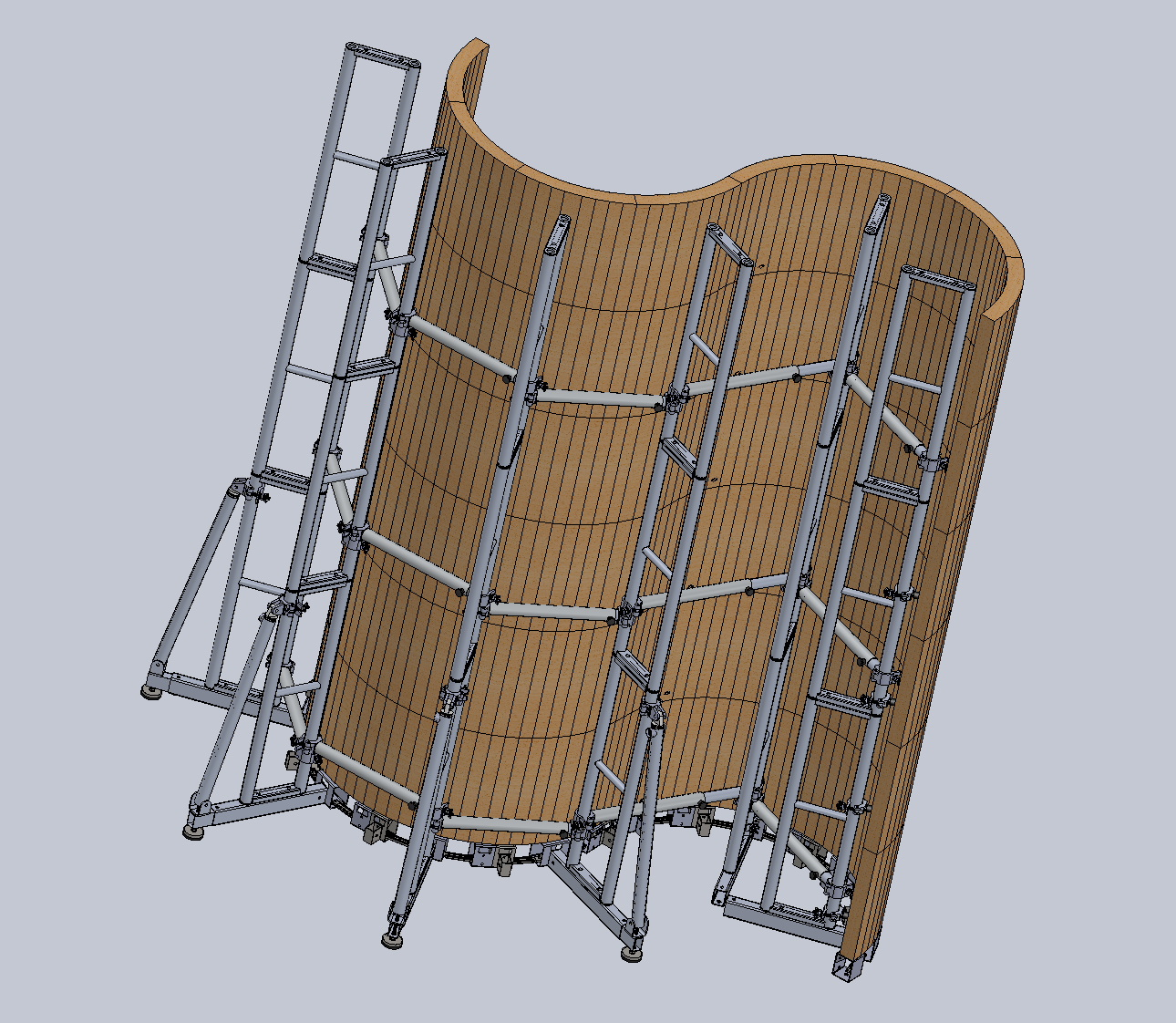

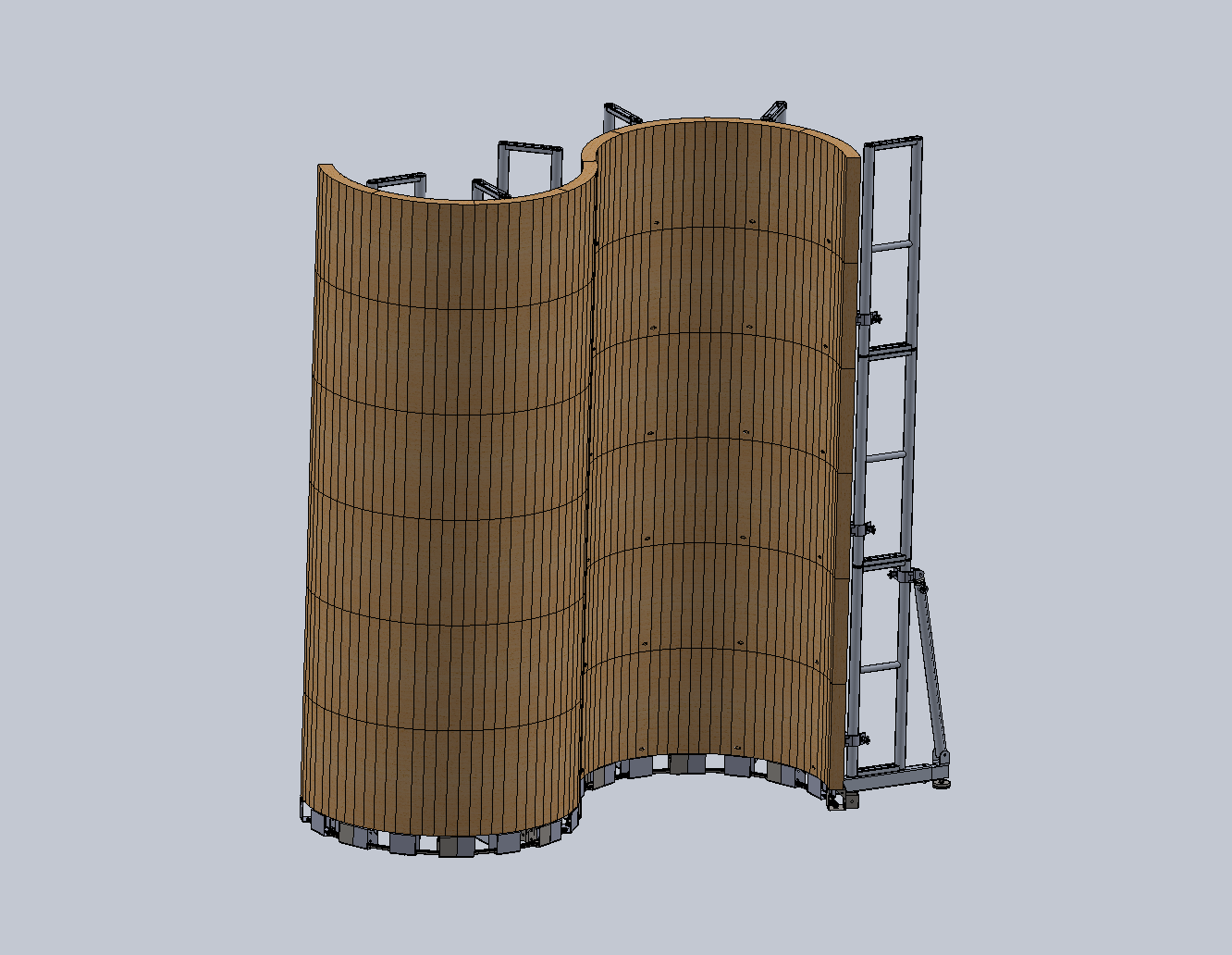

支持曲面LED显示屏安装；

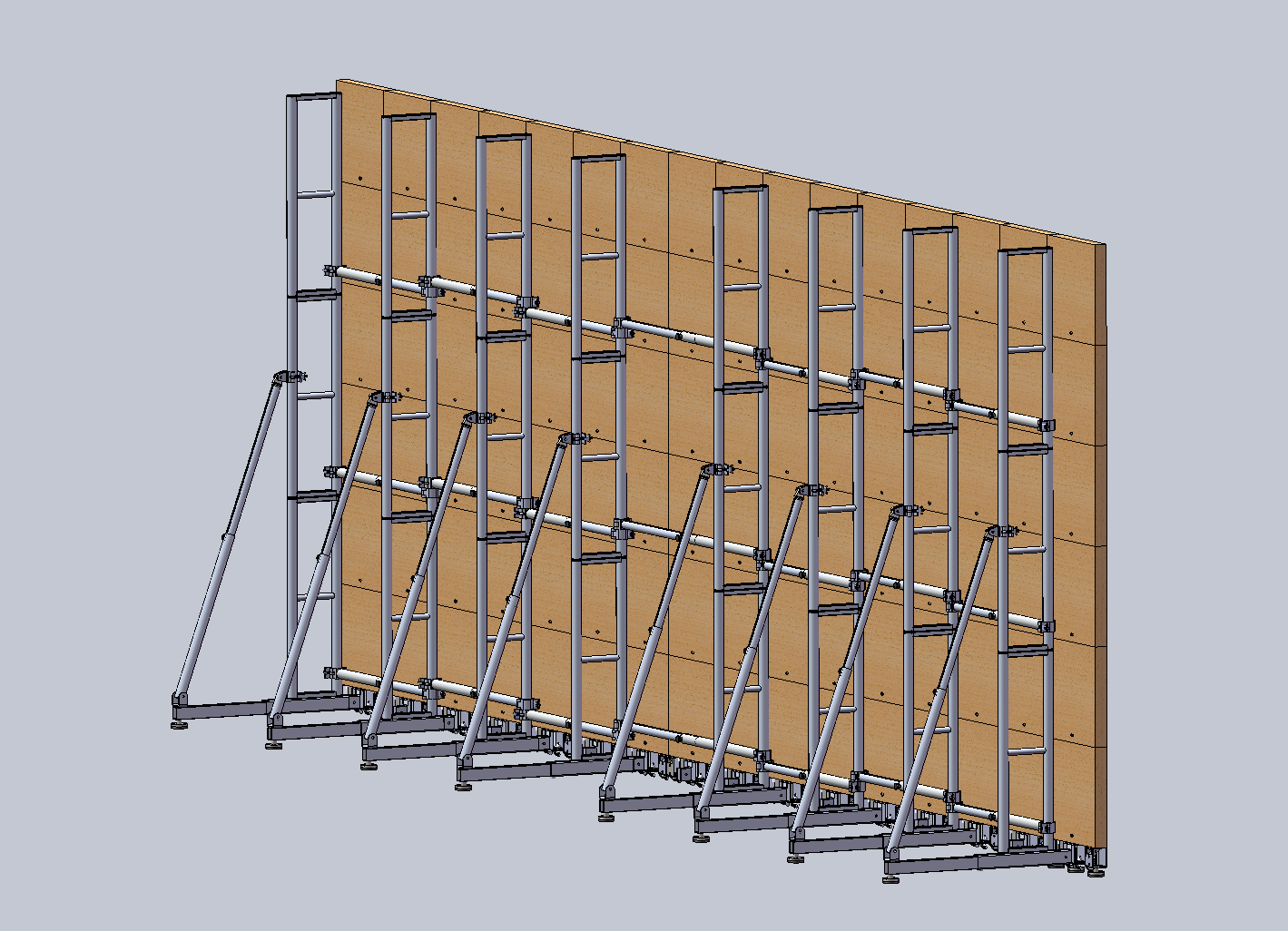

支持传统平面LED屏堆叠；
灵活适应不同的屏幕布局；
适合定制活动设计；
减少对单独支持系统的需求。
铝方管框架提供：
结构刚性高；
轻质结构；
安装定位准确；
可靠的LED屏支持；
运输和组装方便。
结构采用螺钉连接和插销连接：
快速组装和拆卸；
可调节配置；
组件之间的安全连接；
运输、储存方便；
适用于重复事件应用。
该系统可根据以下要求进行定制：
LED屏尺寸；
曲率要求；
安装高度；
屏幕重量；
活动布置要求。
成分 | 描述 |
|---|---|
铝制主框架 | 50×50mm铝方管框架提供主要支撑结构 |
弧形 LED 支撑部分 | 定制弧形支撑组件，满足弧形LED屏需求 |
平面LED支撑部分 | 传统LED屏安装的直支撑结构 |
钢底座组件 | 钢支撑脚提供地面稳定性和负载分布 |
连接支架 | 用于组合不同结构部分的定制连接器 |
插口连接零件 | 销连接组件可快速组装和调整 |
螺丝固定组件 | 螺栓连接部件确保结构稳定性 |
模型 | 型材尺寸 | 管材规格 | 连接类型 | 方面 | 材料 |
|---|---|---|---|---|---|
弧形&平面LED框架-4323 | 定制 | 50×50mm方管×3mm壁厚 | 螺钉连接 + 插销连接 | 定制尺寸 | 铝合金+钢部件 |
弧形和平面 LED 支撑架可用于：
弧形LED显示屏墙；
创意舞台背景；
室内活动 LED 结构；
展览展示系统；
商用曲面屏。
相关：
展位
该系统还适用于：
大平面LED屏堆叠；
音乐会 LED 墙；
企业活动展示；
临时活动设施；
定制 LED 舞台结构。
相关：
音乐会活动结构
弧形和平面LED支撑架采用螺钉连接和插销连接相结合。
这种混合连接方法提供：
可根据LED屏的要求，快速组装不同的结构截面。
该系统可以通过调整支撑组件在曲面和平面LED布局之间切换。
模块化结构可分成单独的部件，方便包装和运输。
对于LED屏支撑结构，最终的系统设计应考虑：
LED屏重量；
屏幕尺寸和分布；
曲率半径要求；
支撑架间距；
基础稳定；
连接强度；
安装环境；
地面条件。
对于大型LED屏安装或复杂曲面结构，应根据项目要求完成结构验证。
相关：
工程解决方案
弧形和平面LED屏堆叠支撑架可与：
LED屏幕支持系统；
铝制舞台结构；
自定义事件结构；
展览展示框架；
专业LED安装设备。
相关：
定制舞台制作
主要用于室内曲面LED屏与平面LED屏堆叠安装，为专业显示系统提供稳定的支撑结构。
主体结构采用铝合金方管，结合钢制基础构件，起到地面支撑和稳定性的作用。
标准主管规格为50×50mm铝方管，壁厚3mm。
该结构采用螺钉连接和插销连接两种方式，实现装配安全、配置灵活。
是的。框架可根据弯曲半径、屏幕尺寸、安装高度和项目要求定制。

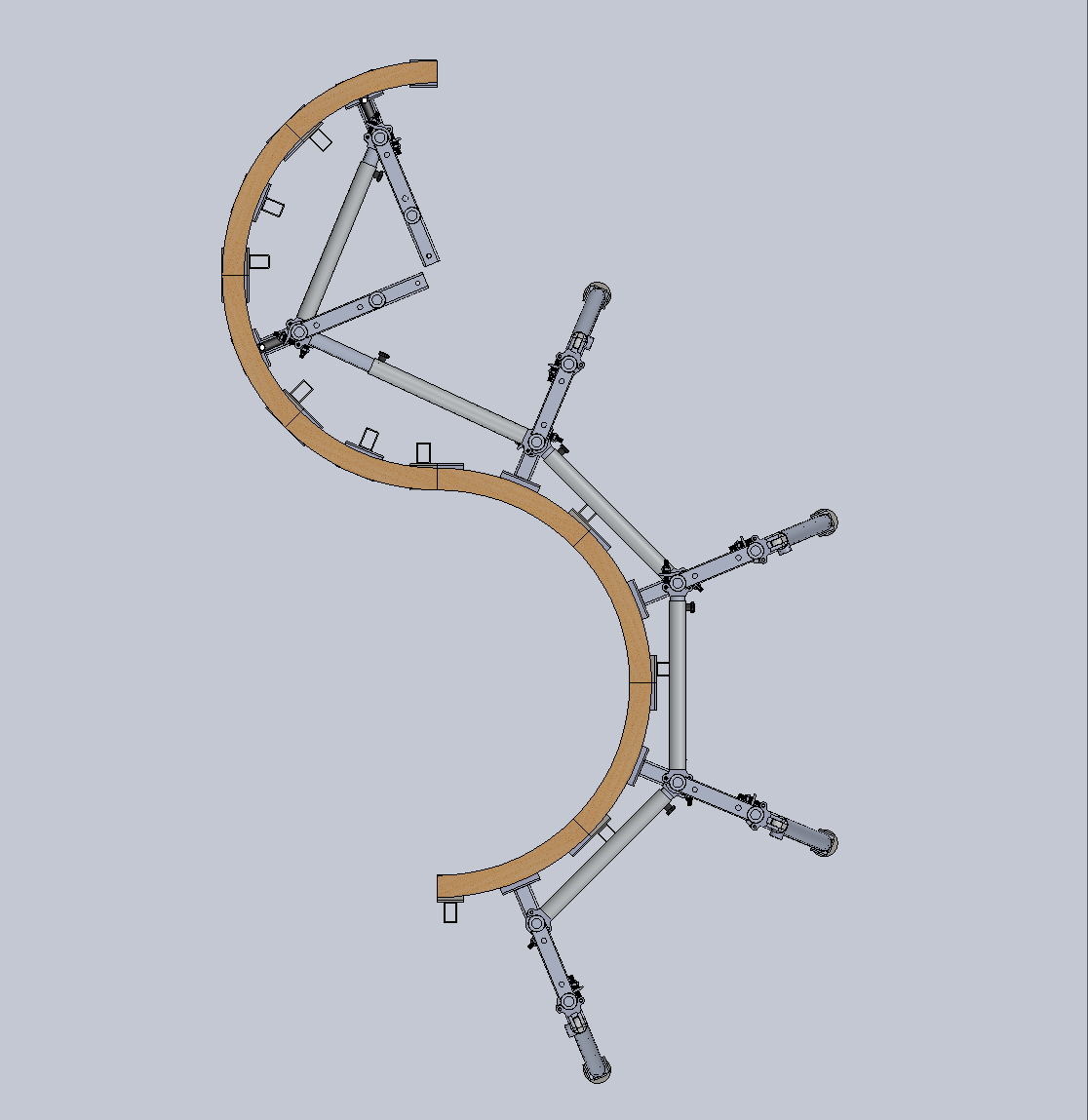

图纸代表标准定制曲面和平面 LED 屏幕堆叠支撑框架配置。
实际结构性能取决于完整的LED系统设计、屏幕重量、连接方式、安装环境和项目要求。
对于大型LED安装或复杂曲面结构，建议根据实际应用情况进行专业结构评估。
