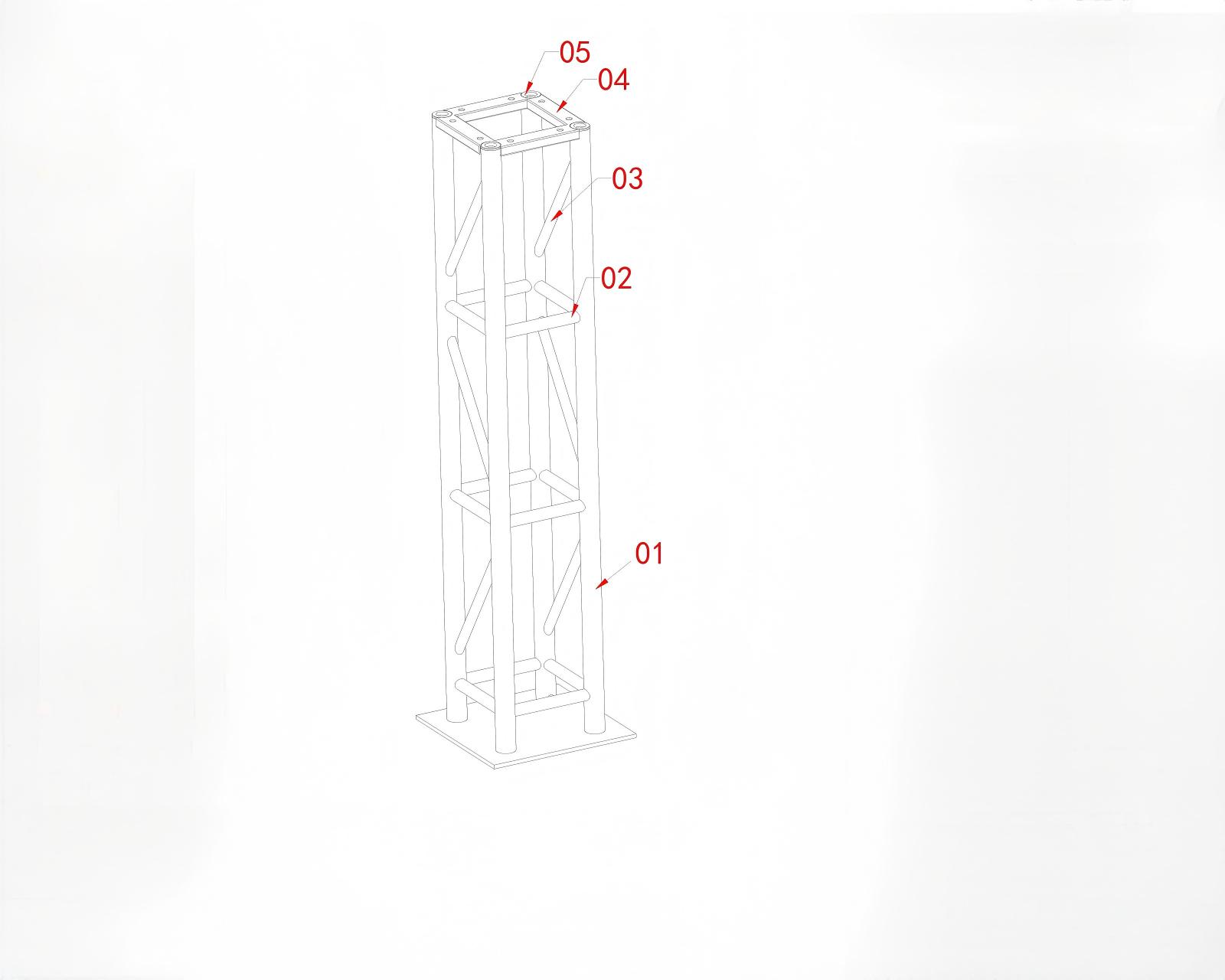

3281-BS30(1.599M).jpg 3281-BS30(1.777M).jpg 3281-BS30(2.877M).jpg 上图代表了用于照明支撑、装饰结构和展览应用的 BS300 圆管螺栓连接铝桁架塔设计的不同高度配置。
图纸索引用作查找相关CAD图纸和生产记录的参考。
物品 | 细节 |
|---|---|
绘图索引 | 3281 |
绘图系列 | BS300 圆管螺栓连接桁架塔 |
结构类型 | 定制高度铝桁架塔 |
应用 | 灯塔/装饰塔/展览结构 |
横截面 | 宽300mm×高300mm |
主管 | 50mm铝圆管 |
可用高度 | 1.599m / 1.777m / 2.877m |
基础尺寸 | 400mm×400mm底板 |
环境 | 室内和室外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 照明及装饰结构件 |
该图纸档案展示了 3281-BS300 圆管螺栓连接铝制桁架塔组件， 专为照明支撑、装饰结构和展览应用而开发。
该图纸在参考号下索引 3281，相关图纸文件包括根据相同结构概念制造的不同高度配置。
BS300系列被设计为垂直桁架塔结构，而不是传统的水平照明桁架。它结合了圆管铝框架、螺栓连接系统和底座支撑结构，为室内和室外活动应用创建灵活的解决方案。
通过提供不同的高度，包括 1.599m、1.777m和2.877m ，同一桁架塔设计可以适应不同的照明、装饰和展示要求。
3281 -BS300 采用模块化螺栓连接圆管结构。
与固定焊接结构相比，螺栓连接桁架塔组件具有以下优势：
运输效率；
储存方便；
组装灵活；
定制高度配置。
圆管设计提供简洁的外观，使其适合结构功能和视觉呈现都很重要的可见活动结构。
连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统，如插口连接、螺栓连接和板式连接。
有关桁架连接方法的更多信息，请参见：
3281-BS300 设计档案 包括 以下绘图配置：
3281-BS30(1.599M).jpg 高度：
1.599m
应用：
适用于紧凑型照明支撑结构、装饰塔和展览展示。
3281-BS30(1.777M).jpg 高度：
1.777m
应用：
适用于中等高度的装饰结构和活动照明应用。

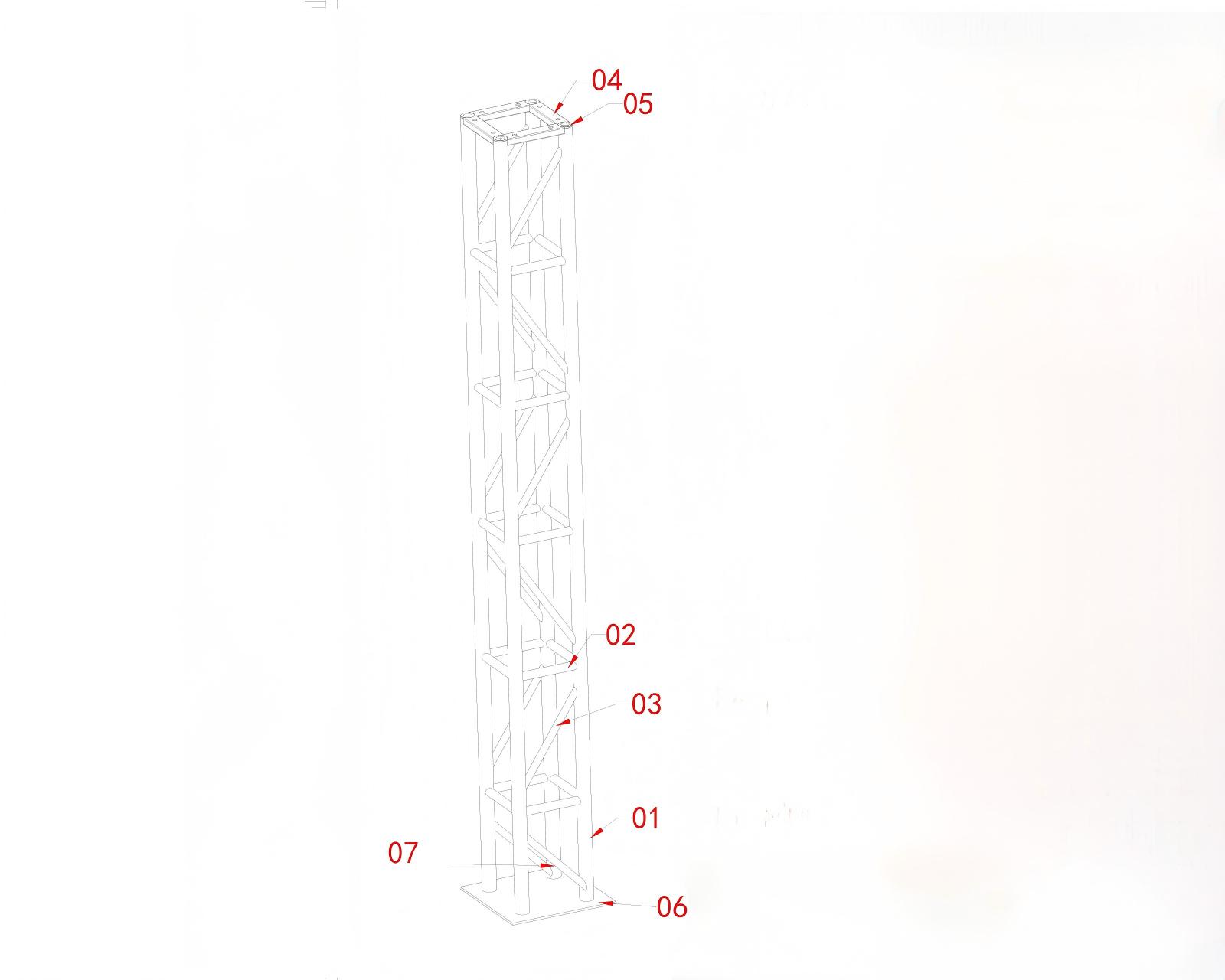

3281-BS30(2.877M).jpg高度：
2.877m
应用：
适用于较高的灯塔、入口结构和视觉显示应用。
BS300 桁架塔组件通常集成到完整的活动结构中，而不是单独使用。
典型应用包括：
活动灯塔；
展览展示结构；
装饰性入口塔；
室内舞台装饰；
户外活动视觉结构；
照明设备支撑结构。
根据项目要求，最终配置可能包括其他组件，例如：
照明灯具；
装饰板；
品牌元素；
底板；
额外的稳定成分。
相关应用：
对于垂直桁架塔结构，单个组件只是整个系统的一部分。
最终配置取决于：
塔总高度；
设备重量；
安装环境；
风况；
底座固定方式；
所需的稳定性措施。
户外应用需要额外考虑，因为环境条件，尤其是风荷载，可能会影响最终的结构设计。
材料的选择也会影响结构性能。铝合金因其轻质特性、耐腐蚀和外观质量而广泛应用于临时活动结构。
相关知识：
BS300 圆管螺栓连接桁架塔可集成到：
灯塔系统；
展览结构；
装饰性活动结构；
定制舞台结构；
临时活动设施。
相关解决方案：
对于未来的采购应用程序，该图纸存档可以连接到：
可能的产品配置：
BS300×1.599m
BS300×1.777m
BS300×2.877m
图纸档案展示了 Dragon Stage 的定制设计能力，而产品页面则提供了购买信息和规格。
BS300主要设计用于照明支持、装饰结构、展览展示和定制活动应用。
是的。塔高可根据项目要求、设备安装需要、结构条件定制。
因为这些图纸属于同一结构系列，采用相同的圆管螺栓连接设计理念。根据不同的应用需求开发出不同的高度。
是的。 BS300可用于室外应用，但最终配置应考虑环境条件，尤其是风力和安装稳定性。
是的。 Dragon Stage可以提供包括结构设计、部件选择和制造支持在内的定制解决方案。
本档案中显示的图纸仅供参考，以展示 Dragon Stage 的定制设计能力。
最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
