图纸名称

3795-BS300 用于照明结构的标准圆管螺栓连接铝桁架设计

工程图文件参考

绘图索引

3795等

相关绘图文件

3795-BS30(3.450m) 螺栓桁架.jpg

上图代表了为照明结构、展览框架和装饰装置开发的标准 BS300 圆管螺栓连接铝桁架设计。

图纸索引可作为查找相关 CAD 图纸、生产记录和定制 BS300 桁架配置的参考。

图纸信息

3795-BS300 用于照明结构的标准圆管螺栓连接铝桁架设计

简介

该图纸档案展示了 3795-BS300 标准圆管螺栓连接铝桁架系统， 专为专业照明结构、展览框架和定制活动安装而开发。

图纸索引已登记在参考文献中 3795，相关CAD图纸代表了BS300螺栓连接桁架系列的标准结构配置。

BS300系统采用 300mm×300mm方形型材和50mm铝圆管主弦杆，为需要轻质结构、模块化安装和灵活配置的应用提供紧凑实用的解决方案。

与永久性焊接结构不同，螺栓连接设计使桁架系统能够高效运输、储存和组装，适用于临时和半永久性应用。

设计概述

3795-BS300采用模块化直圆管螺栓连接铝桁架结构。

主要结构特点包括：

• 300mm×300mm紧凑方形型材；

• 直径50mm铝圆管主弦杆；

• 铝合金结构；

• 螺栓连接端板系统；

• 模块化长度配置。

与固定焊接结构相比，螺栓连接的桁架组件具有以下优势：

• 运输效率；

• 储存方便；

• 安装灵活；

• 定制结构配置。

BS300系列适用于注重视觉外观、安装灵活性和结构适应性的应用。

典型应用包括：

• 舞台灯光结构；

• 展厅框架；

• 室内装饰结构；

• 酒吧和娱乐场所照明系统；

• 定制显示结构。

连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统，如插口连接、螺栓连接和板式连接。

有关桁架连接方法的更多信息，请参见：

了解桁架系统中的插口、螺栓和板端部连接

可用的绘图配置

BS300标准螺栓连接桁架系列

图纸参考

3795-BS30(3.450m) 螺栓桁架.jpg

横截面

300毫米×300毫米

主管

50mm铝圆管

联系

螺栓连接

可用长度配置

BS300标准桁架系统可根据项目需求制造不同的模块长度。

可用配置包括：

应用：

适用于照明结构、展览框架、娱乐场所和定制铝桁架装置。

在照明和展览结构中的应用

BS300 螺栓连接桁架组件通常集成到完整的照明或装饰系统中。

典型应用包括：

• 展厅照明结构；

• 室内活动装饰；

• 商业展示框架；

• 酒吧照明系统；

• 娱乐场所结构；

• 定制铝桁架安装。

紧凑的 300mm 外形使 BS300 适合需要平衡以下各项的应用：

• 结构外观；

• 安装灵活；

• 装备保障能力；

• 交通便利。

对于不同的项目，最终的配置取决于：

• 安装位置；

• 灯光设备布置；

• 支撑方法；

• 所需跨度；

• 结构要求。

相关应用：

展览摊位

照明桁架

自定义桁架

工程考虑

对于模块化桁架结构，BS300 组件只是整个系统的一部分。

最终的结构配置取决于：

• 总跨度；

• 设备装载；

• 安装环境；

• 支撑结构；

• 连接方法。

螺栓连接系统为重复组装和定制布局提供了灵活性。但实际应用时应考虑预期用途、负载要求和安装条件。

铝合金广泛用于展览和活动结构，因为：

• 轻量化特点；

• 耐腐蚀；

• 外观整洁；

• 交通便利。

有关桁架系统中使用的铝材料的更多信息，请访问：

桁架系统铝材指南：结构特性、牌号比较和工程应用

相关系统

BS300 标准螺栓连接桁架组件可以集成到：

• 展览照明系统；

• 室内装饰结构；

• 活动照明框架；

• 酒吧照明结构；

• 定制桁架结构。

相关解决方案：

自定义桁架

工程解决方案

展览摊位

相关产品

对于未来的采购应用程序，该图纸存档可以连接到：

BS300圆管螺栓连接铝桁架系列

可能的产品配置：

• BS300桁架×0.44m

• BS300桁架×0.46m

• BS300桁架×0.56m

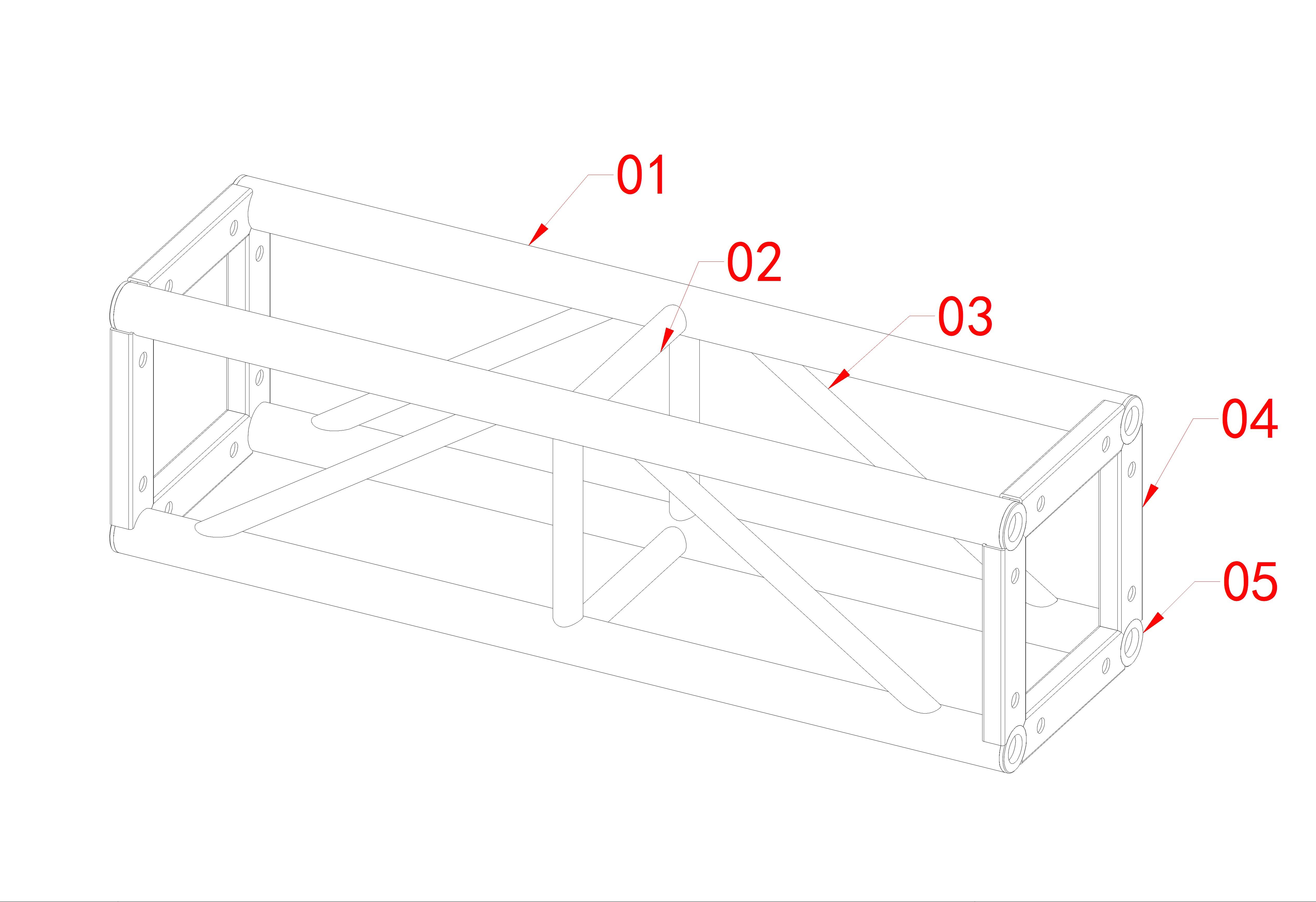

• BS300桁架×1.2m

• BS300桁架×1.4m

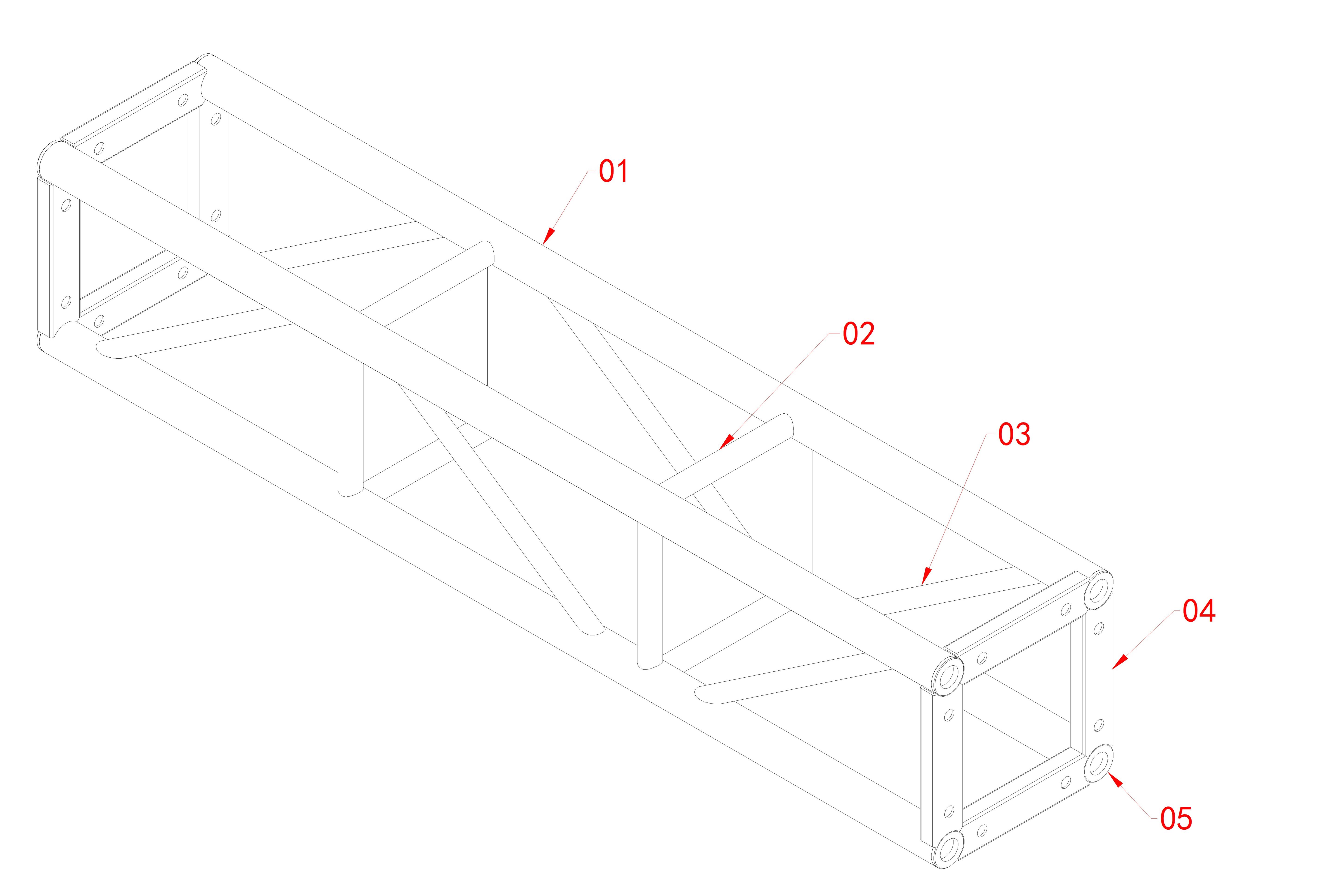

• BS300桁架×1.41m

• BS300桁架×3.45m

相关应用：

• 展览灯光桁架；

• 装饰结构；

• 室内活动框架；

• 娱乐照明系统。

图纸档案展示了 Dragon Stage 的定制设计和制造能力，而产品页面则提供了购买信息和规格。

常问问题

1. 3795-BS300桁架主要用途是什么？

3795-BS300桁架主要设计用于照明结构、展览框架、装饰装置和娱乐场所应用。

2. BS300和更大的桁架系统有什么区别？

BS300采用紧凑的300mm×300mm型材，适用于注重运输和外观的轻型照明和装饰结构。

3. Dragon Stage可以定制BS300桁架长度吗？

是的。 BS300系统可根据所需长度、结构配置和项目应用进行定制。

4、为什么选择螺栓连接桁架而不是焊接桁架？

螺栓连接桁架具有运输、储存和安装灵活的优势，适合临时和模块化结构。

5、BS300桁架可以在室外使用吗？

是的。铝桁架可用于室外应用。然而，室外结构需要考虑环境条件、设备负载和安装要求。

设计须知

本档案中显示的图纸仅供参考，以展示 Dragon Stage 的定制设计和制造能力。

最终的结构设计应根据实际工程要求、载荷条件、安装环境和适用的安全要求确定。
