大型临时活动篷房广泛用于音乐会、展览、节日、体育赛事、紧急避难等。与传统的临时结构相比, Ringlock帐篷系统 将模块化脚手架的高负载能力与轻质铝制屋顶结构相结合,允许快速安装,同时保持出色的结构稳定性。
如果您不熟悉这种类型的结构,您可以首先了解我们的 环锁结构系统 和 屋顶桁架系统, 以更好地了解这些模块化活动结构的设计方式。

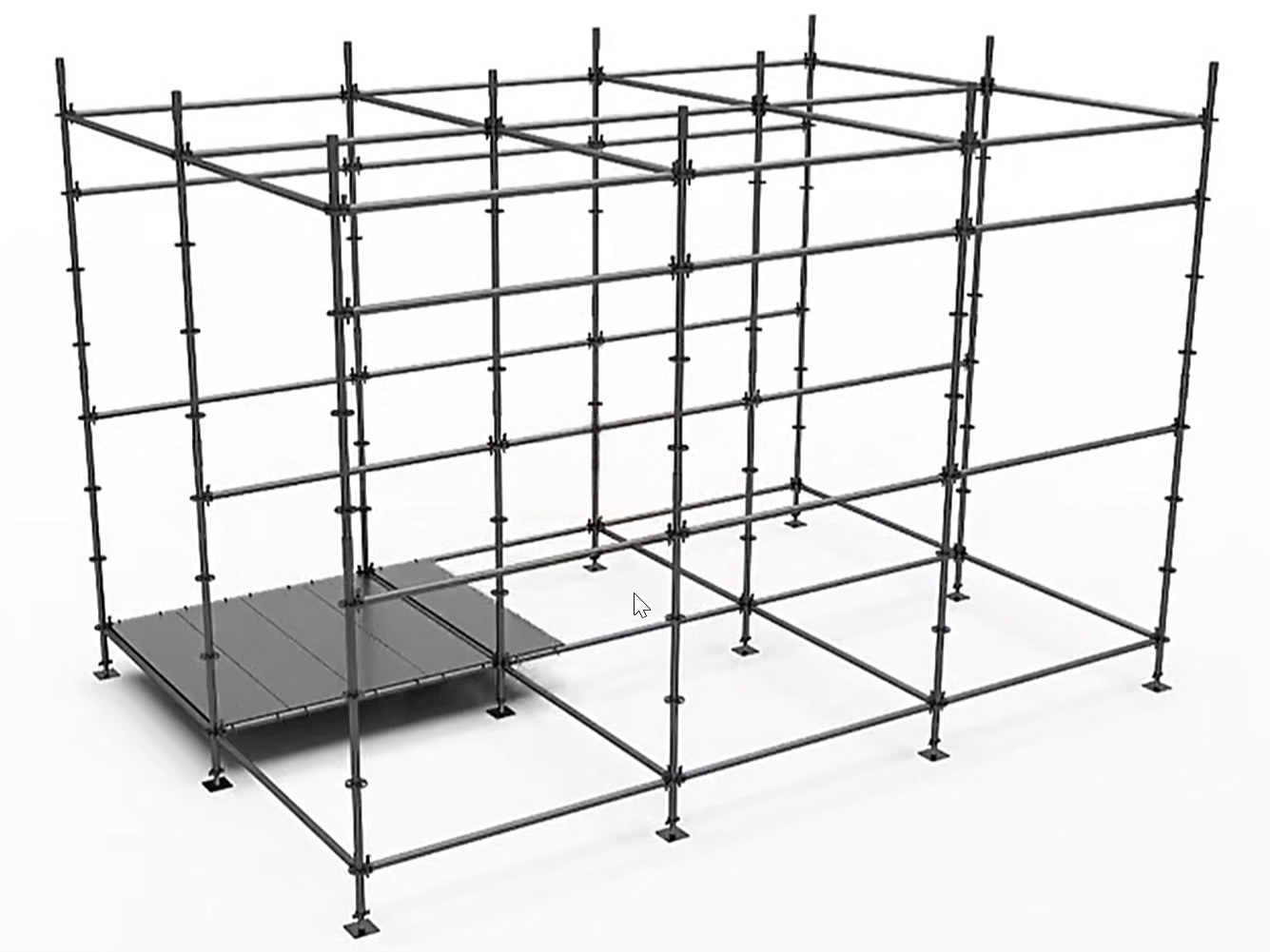

安装从工作平台开始。
铺面板平放,为安装人员创造稳定且水平的工作表面。正确对齐的平台不仅可以提高施工过程中的安全性,还可以通过最大限度地减少雨水可能渗透的间隙来提供更好的防水性能。
在此阶段,安装人员还应在继续安装上部结构之前验证地基是否水平。

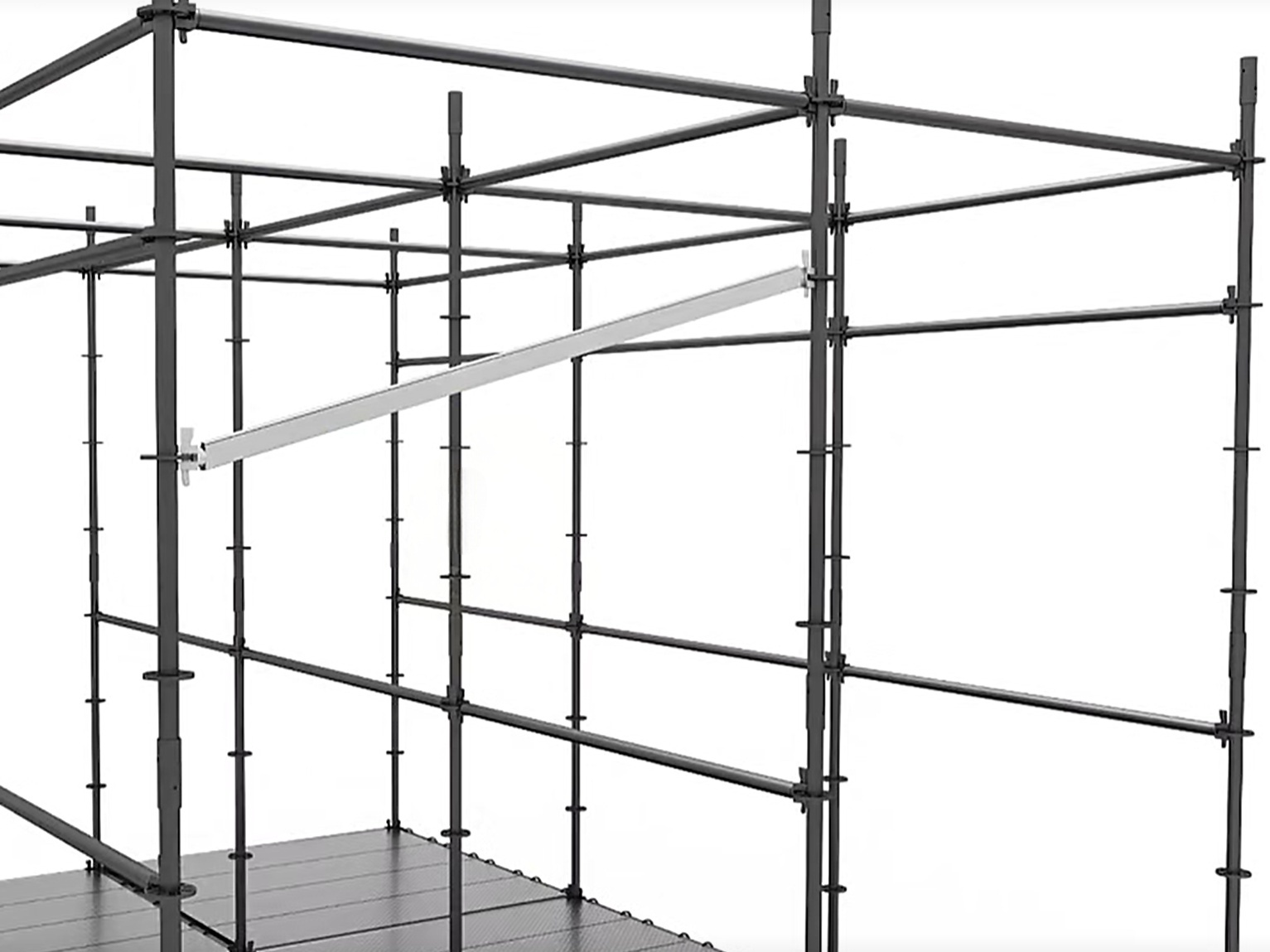

平台完成后,将安装主要支撑梁。
每根梁都使用精密锁定头连接,确保结构构件之间的精确定位和安全载荷传递。每个锁定机构的正确接合至关重要,因为这些连接成为支撑屋顶系统的主要负载路径。
安装后,在继续操作之前应目视检查所有锁头。
对于较大的临时结构,这些支撑构件通常与集成, 活动桁架系统 或铝制 屋顶桁架 以容纳照明、音响设备和屋顶。

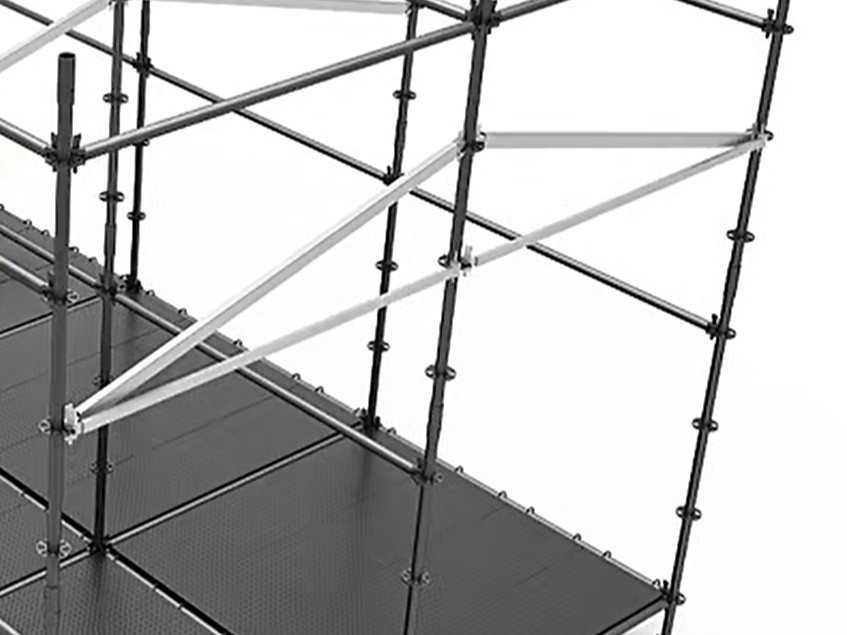

Ringlock连接系统是帐篷最重要的结构部件之一。
水平构件和斜撑通过圆形花环(环形盘)连接,允许多个构件在单个连接点处相遇。这种模块化设计显着提高了整体刚性,同时实现了快速安装。
正确拧紧的环形锁连接有助于在整个结构中均匀分布垂直和横向载荷。
要了解有关此模块化系统背后的工程原理的更多信息,请参阅 什么是钢环锁结构? 以及 如何安装钢环锁结构?

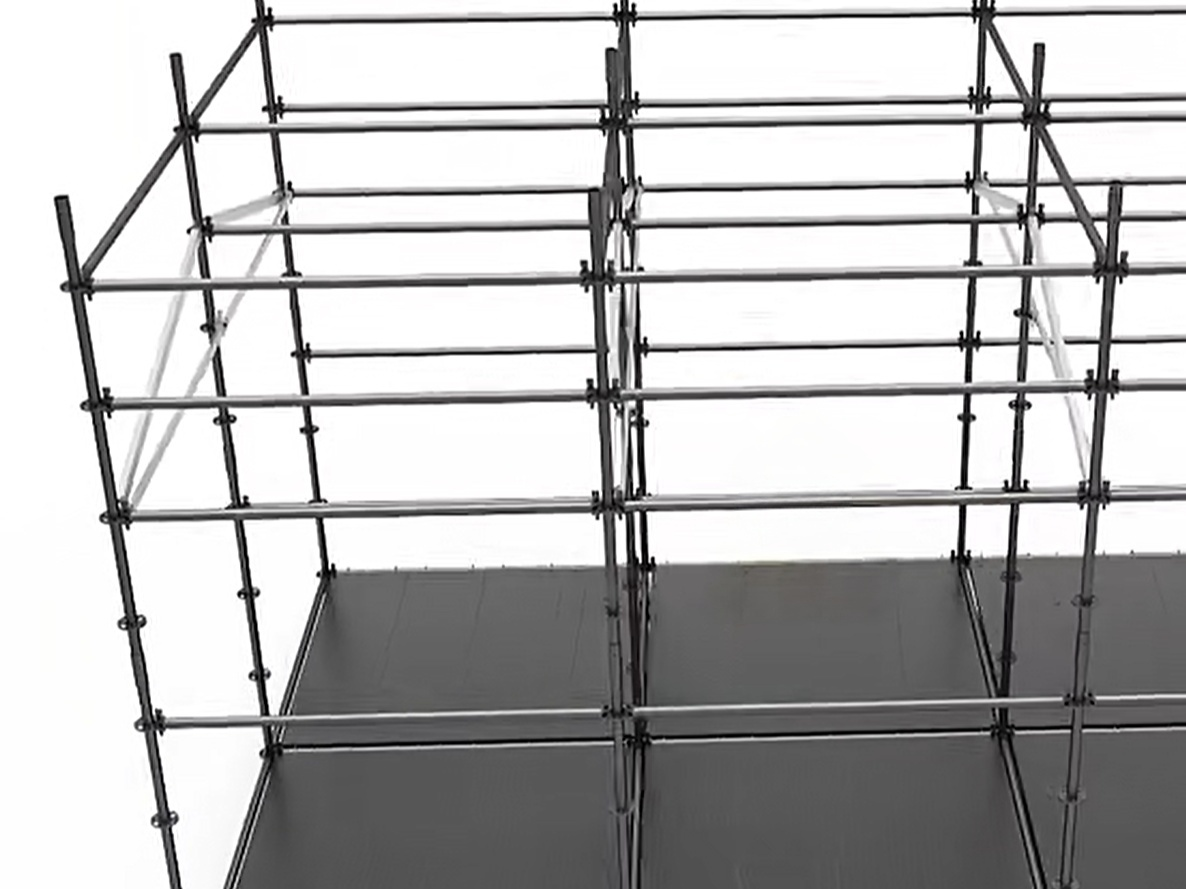

主框架固定后,安装人员继续安装横梁和屋顶梁。
这些构件形成屋顶框架并决定整个帐篷的几何形状。在此阶段,安装人员应不断检查梁的对准情况,以防止累积的安装错误,从而影响随后的屋顶织物张力。
当所有屋顶构件连接完毕后,主体结构框架就完成了。
对于需要较大跨度或悬挂设备的项目,工程师通常会参考完整的 在选择最合适的结构配置时 桁架系统。

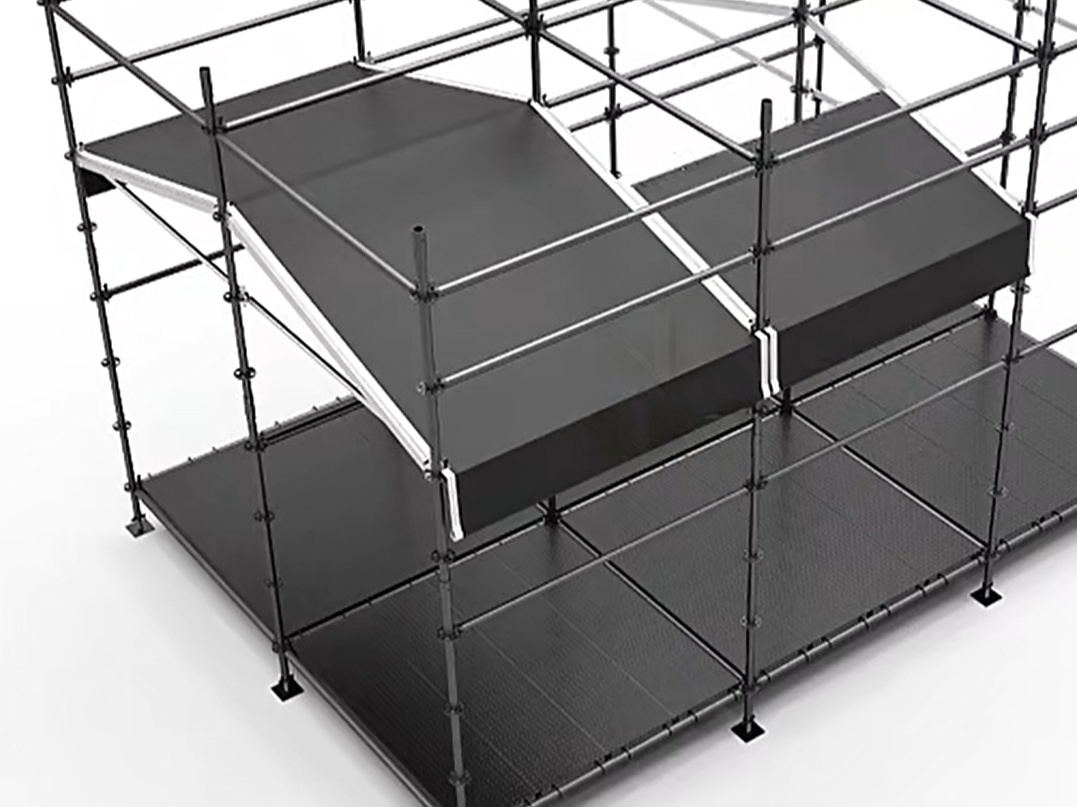

屋顶织物使用集成轨道系统安装。
与传统的绳索紧固方法相比,轨道系统使织物沿整个屋顶跨度均匀分布并牢固固定。正确的安装可以减少皱纹,改善排水,增强抗风能力。
安装人员应确保织物顺利滑入轨道而不扭曲。

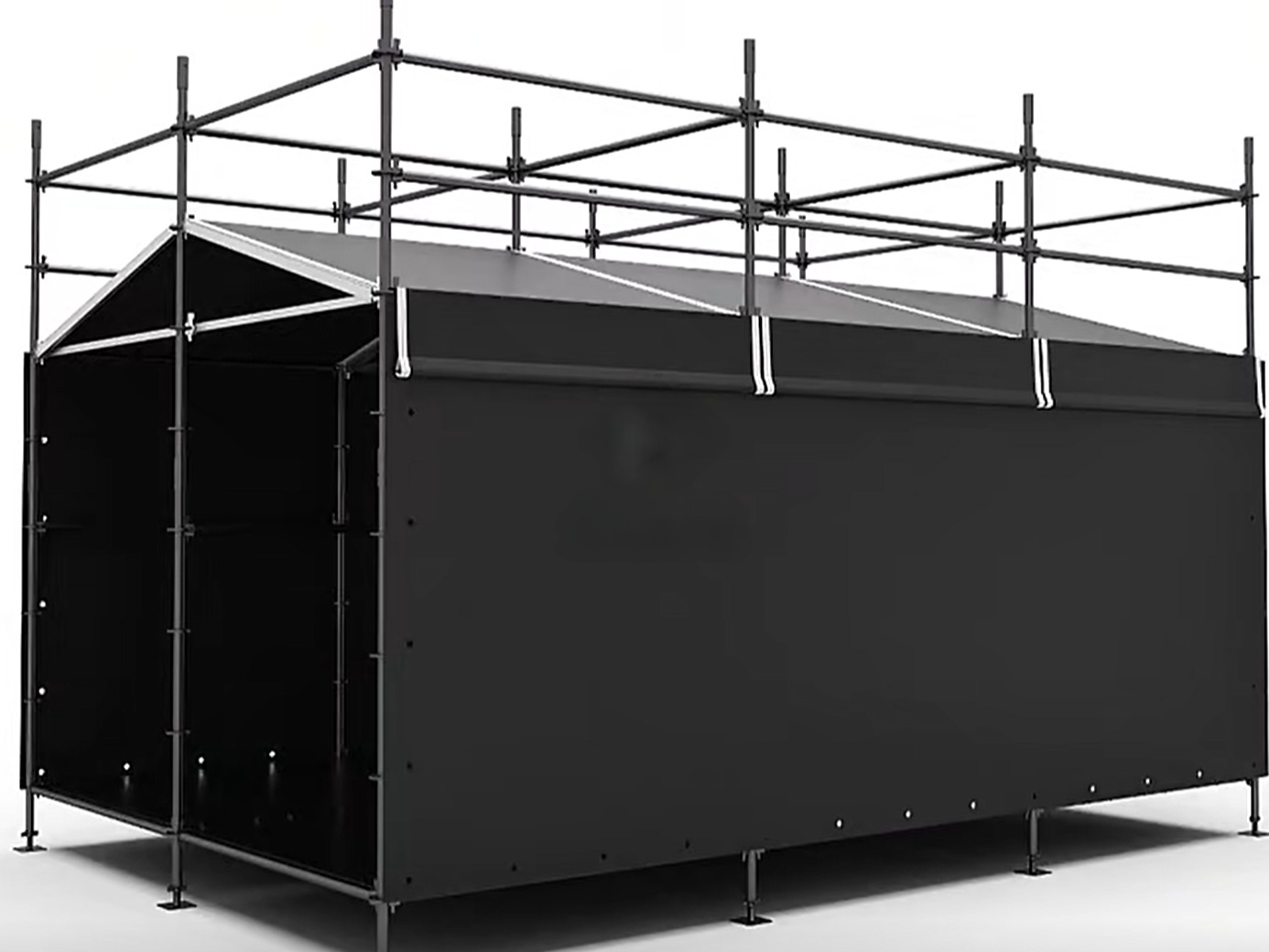

屋顶完成后,将侧壁织物贴在周边。
全封闭的侧壁增加了隐私,同时减少了风的渗透并保护内部免受雨水和灰尘的影响。根据项目要求,可选用PVC布、透明板、网墙等不同的侧壁材料。

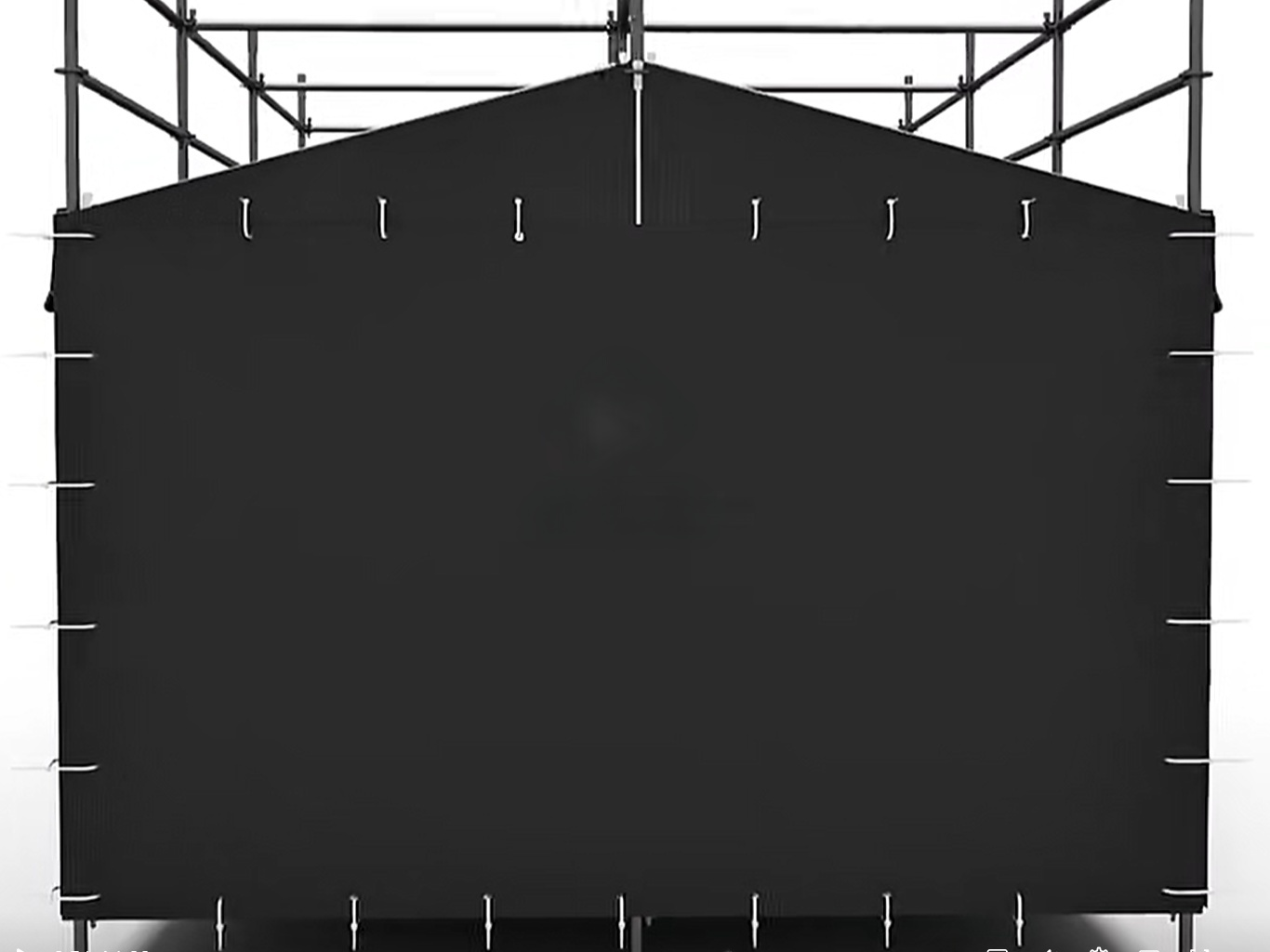

侧壁带拉紧,以防止强风期间移动。
然后安装压力杆,将夹紧力均匀分布在织物上。这可以防止局部应力集中,随着时间的推移可能会损坏织物,并有助于保持整洁的外观。
应检查每条带子以确保张力一致。

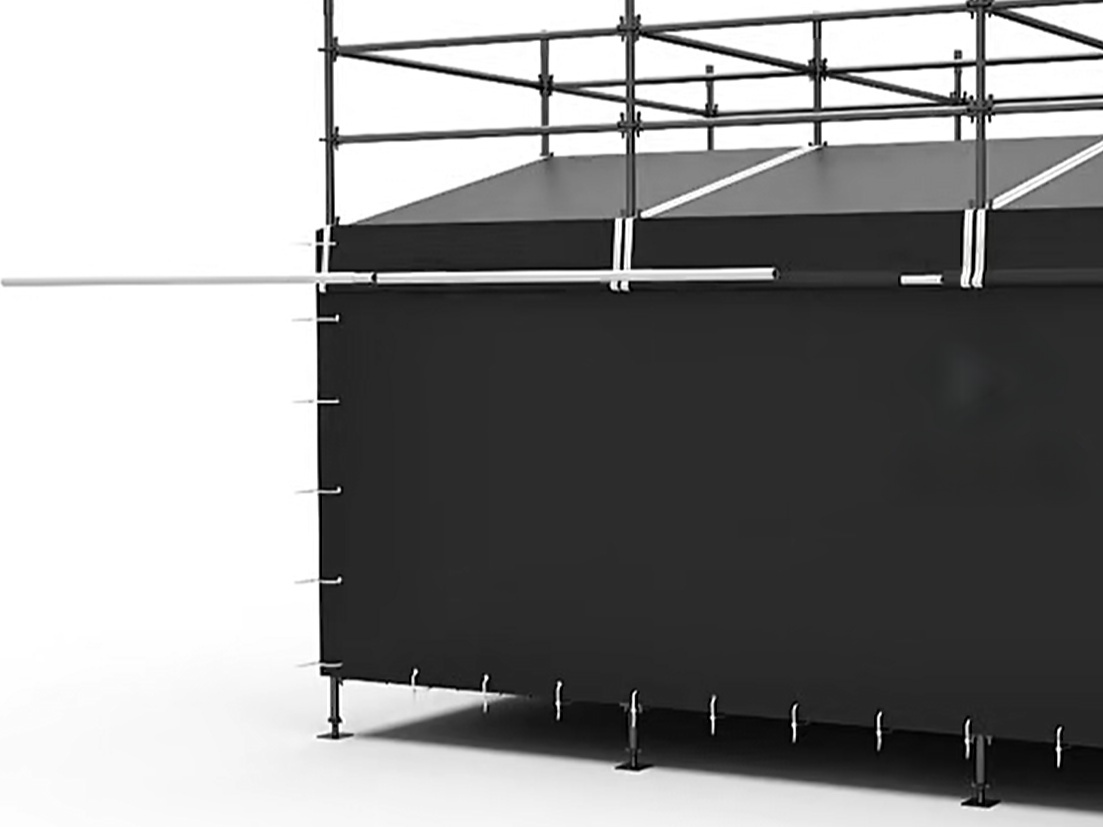

最后的安装步骤是拉紧屋顶。
屋顶张紧器消除了织物上剩余的松弛,形成光滑的屋顶表面,可以抵抗风的抬升并改善雨水径流。适当的屋顶张力不仅可以增强外观,还可以通过减少操作过程中不必要的移动来延长帐篷织物的使用寿命。
张拉完毕后,安装团队应在帐篷投入使用前进行完整的结构检查。
尽管Ringlock帐篷系统是为快速组装而设计的,但安装质量直接影响结构安全和使用寿命。
专业的安装过程提供了几个重要的好处:
提高整体结构稳定性
增强抗风能力
提高防水性能
减少织物磨损
加快未来的组装和拆卸速度
延长结构部件的使用寿命
在操作结构之前,安装人员还应遵循《 使用活动桁架时应注意什么?》中所述的建议。 确保遵守标准安全实践。
模块化环形帐篷可能看起来组装起来很简单,但微小的安装错误可能会显着降低其结构稳定性、防水性能和抗风能力。在结构投入使用之前,应识别并纠正以下错误。
最常见的安装错误之一是未能将锁头与 Ringlock 玫瑰花完全接合。
连接可能看起来已就位,但楔子或锁头尚未完全固定。在垂直载荷、振动或横向移动的情况下,不完全锁定的连接可能会松动并允许连接的构件移动。
安装人员应确认:
每个账本头均正确固定在花环上。
每个楔块均已完全推入到位。
连接器没有明显松动或错位。
主框架组装完毕后,再次检查连接。
锁定系统绝不应被视为简单的定位装置。它构成结构载荷路径的一部分,并且必须在标准件、分类架、支撑件和屋顶支撑构件之间可靠地传递力。
有关 Ringlock 组件和连接行为的更广泛说明,请参阅 什么是钢 Ringlock 结构?应用、优点和活动用途.
在没有先检查地面状况的情况下开始安装可能会导致整个帐篷框架变得不平坦。
如果标准安装在不同的高度,问题可能会继续向上穿过结构。这可能会导致:
水平构件未对齐
负载分布不均匀
屋顶横梁安装困难
屋顶织物张力不正确
连接处的局部应力
整体结构稳定性降低
组装前,应检查地面的水平度、承载力、排水和可能的沉降。可调节底座千斤顶可以补偿有限的海拔差异,但不应使用它们来纠正不合适或不稳定的地面条件。
初始网格应仔细测量并调平,因为在安装上部结构后,底部引入的误差很难纠正。
更一般的安装原则可以在中找到 模块化舞台、桁架和脚手架系统的安装方法.
屋顶织物必须足够张紧才能保持光滑和稳定,但过度或不均匀的张力也会导致问题。
如果布料太松,可能会:
在风中反复拍打
收集雨水
形成皱纹或低点
在活动期间制造噪音
连接点周围加速磨损
如果织物张紧得太紧或不均匀,则过大的力可能会传递到织物边缘、轨道、张紧器和支撑屋顶构件。这可能会使屋顶覆盖物变形或使各个连接点超载。
因此,屋顶张力应逐渐且对称地施加。安装人员应在安装过程中检查织物表面、排水方向、边缘接合和张紧器位置,而不是在安装另一侧之前完全拉紧一侧。
目的不仅仅是让屋顶织物看起来紧密。目标是在整个屋顶表面实现受控、平衡的张力。
水平构件定义了结构网格,但它们本身并不能提供足够的横向变形阻力。
对角支撑有助于稳定框架并防止矩形托架在风、安装力或意外水平载荷的作用下变形为平行四边形。即使所有标准和分类帐都正确连接,缺少支架也会大大降低环形帐篷的刚度。
安装人员切勿仅仅因为支架妨碍进入、侧壁安装或内部使用而拆除支架。对支撑布置的任何修改都应作为整体结构配置的一部分进行审查。
在安装屋顶覆盖物之前,船员应确认:
所有指定的斜撑均已安装。
支架放置在正确的位置。
支架末端完全固定。
支架没有弯曲、损坏或更换不当。
在整个安装过程中保持临时稳定性。
要了解为什么支撑对于临时结构至关重要,请阅读 什么是桁架支撑以及它如何传递结构载荷? 什么 是桁架支撑以及它如何提高稳定性?.
强风是临时帐篷安装过程中最严重的危险之一。
在完整的结构、屋顶织物、支撑、锚固和张紧系统就位之前,部分组装的框架可能比完整的结构更脆弱。屋顶织物在安装过程中也可能像帆一样,产生工人可能无法控制的突然升力或侧向力。
当风况超过为项目、设备和安装方法规定的安全工作极限时,应暂停安装。出现以下情况时需要特别小心:
提升或定位屋顶梁
将屋顶织物拉过框架
安装大型侧墙板
高空作业
移动部分组装的结构部分
处理具有较大暴露表面积的组件
在安装之前和整个安装过程中应监测天气状况。截止日期或活动时间表绝不应优先于工人安全和临时结构稳定性。
更多操作指导,请参阅 活动桁架使用时应注意什么? 以及 安全标准和工程限制.
所有安装工作完成后,帐篷应接受系统的最终检查。检查应验证:
基础和底座千斤顶状况
标准的垂直对齐
锁头完全啮合
完成对角支撑
屋顶和横梁的正确安装
屋顶织物与轨道的正确接合
平衡屋顶张力
固定侧壁带和压力杆
正确的锚地或道碴布置
没有损坏、弯曲或替换的部件
只有在安装人员确认整个结构(而不仅仅是其各个组件)已根据预期配置组装完毕后,Ringlock 帐篷才能投入使用。
根据规模和工作人员的经验,大多数中型活动帐篷可以在一到几天内组装完毕。
其模块化连接设计提供高强度、快速安装以及对不同活动布局的出色适应性。
是的。适当的屋顶张力可以提高防水性能,减少风引起的移动,并延长织物的使用寿命。
轻微的不平整可以使用底座千斤顶进行调整,但在安装前应始终做好基础准备。
是的。环形帐篷系统专为重复组装和拆卸而设计,使其适合旅游活动和租赁业务。
在强风、雷暴或其他可能危及工人安全的恶劣天气条件下,应暂停安装。
为了更深入地了解临时事件结构,您可能还对以下资源感兴趣:
Ringlock 结构系统
了解如何为临时活动平台、支撑塔、封闭结构和其他应用配置模块化 Ringlock 结构。
屋顶桁架系统
探索用于临时帐篷、音乐会、节日、展览和户外活动结构的不同屋顶桁架配置。
活动桁架系统
回顾铝制桁架系统,旨在支持照明、音频设备、LED 屏幕、屋顶和活动制作设备。
桁架系统知识中心
浏览与活动桁架系统相关的结构指南、应用信息、安装实践和产品资源。
什么是钢环锁结构?应用、优势和活动用途
了解模块化钢环锁结构的组件、优势和常见应用。
钢环锁桁架如何安装以及必须考虑哪些安全注意事项?
了解 Ringlock 系统的安装顺序、连接检查、支撑、基础准备和安全注意事项。
桁架系统如何用于活动?
了解活动桁架系统如何传递结构荷载并支持照明、音响系统、LED 显示屏和临时屋顶。
活动桁架使用时应注意什么?
检查组装、装载、检查和使用临时活动桁架结构的基本操作和安全注意事项。
如何组装铝制活动舞台屋顶桁架
遵循音乐会、节日和临时活动结构中使用的铝制屋顶桁架系统的主要组装顺序。
模块化舞台、桁架和脚手架系统的安装方法
了解模块化舞台、桁架系统、环锁结构和临时活动基础设施背后更广泛的安装方法。
安装和实践知识中心
探索其他安装指南、实用施工方法、检查程序和实际设置经验。
专业的 Ringlock 帐篷将模块化工程与高效安装相结合,使其成为现代活动最可靠的临时庇护解决方案之一。通过遵循标准化的安装顺序(从甲板和结构框架到织物张紧),承包商可以实现安全、耐用且耐候的结构,该结构在整个活动过程中都能可靠地运行,同时易于拆卸和重复使用。
