3807-BS300 用于照明和展览结构的标准圆管螺栓连接铝桁架设计
3807 / 3886 / 3926 / 3939
绘图索引 | 配置 | 长度 |
|---|---|---|
3807 | BS300标准段 | 1.7m |
3807 | BS300标准段 | 2.7m |
3807 | BS300标准段 | 3.2m |
3886 | BS300标准段 | 1.85m |
3886 | BS300标准段 | 2.4m |
3926 | BS300标准段 | 1.225m |
3926 | BS300标准段 | 18m |
3939 | BS300标准段 | 1.1m |

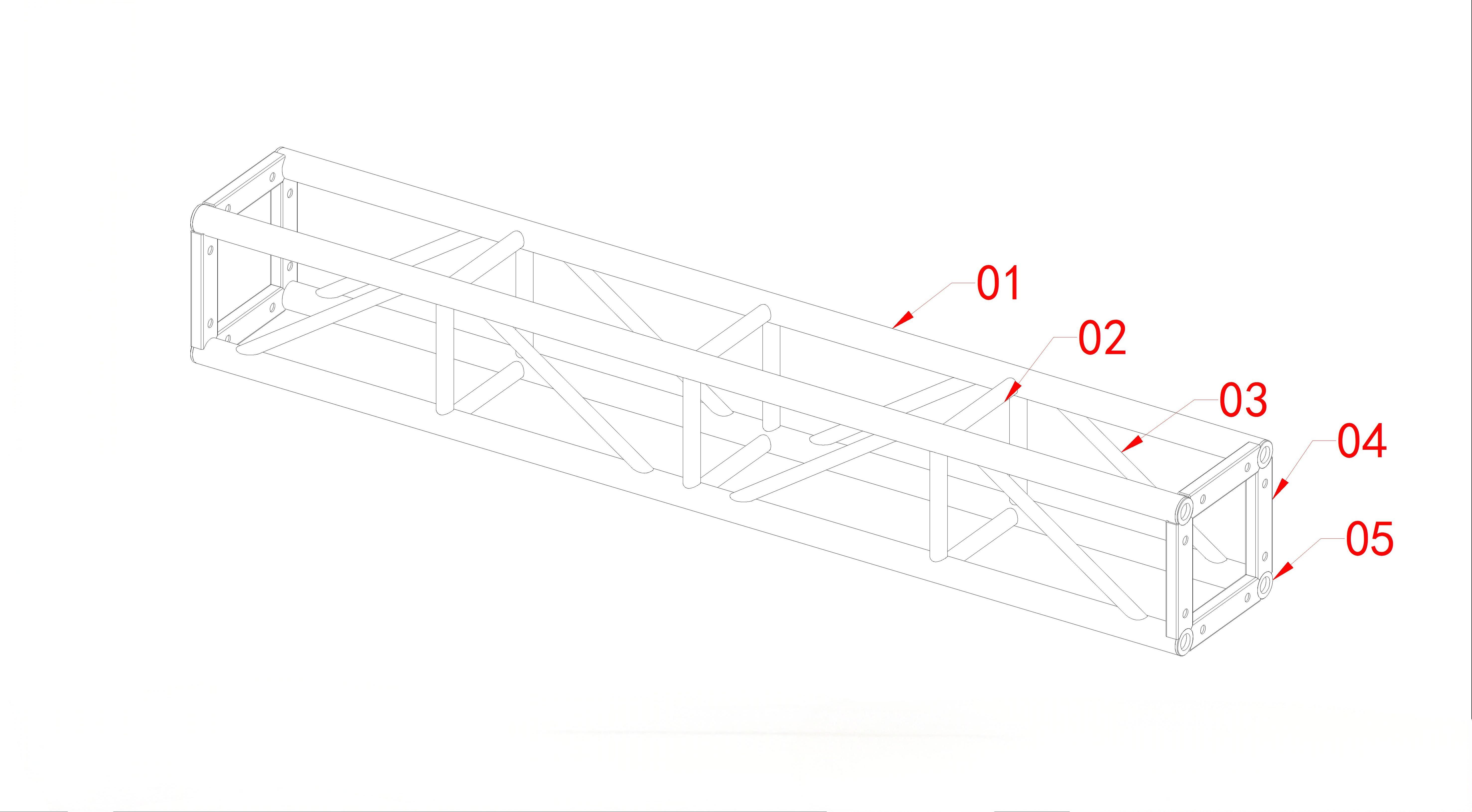

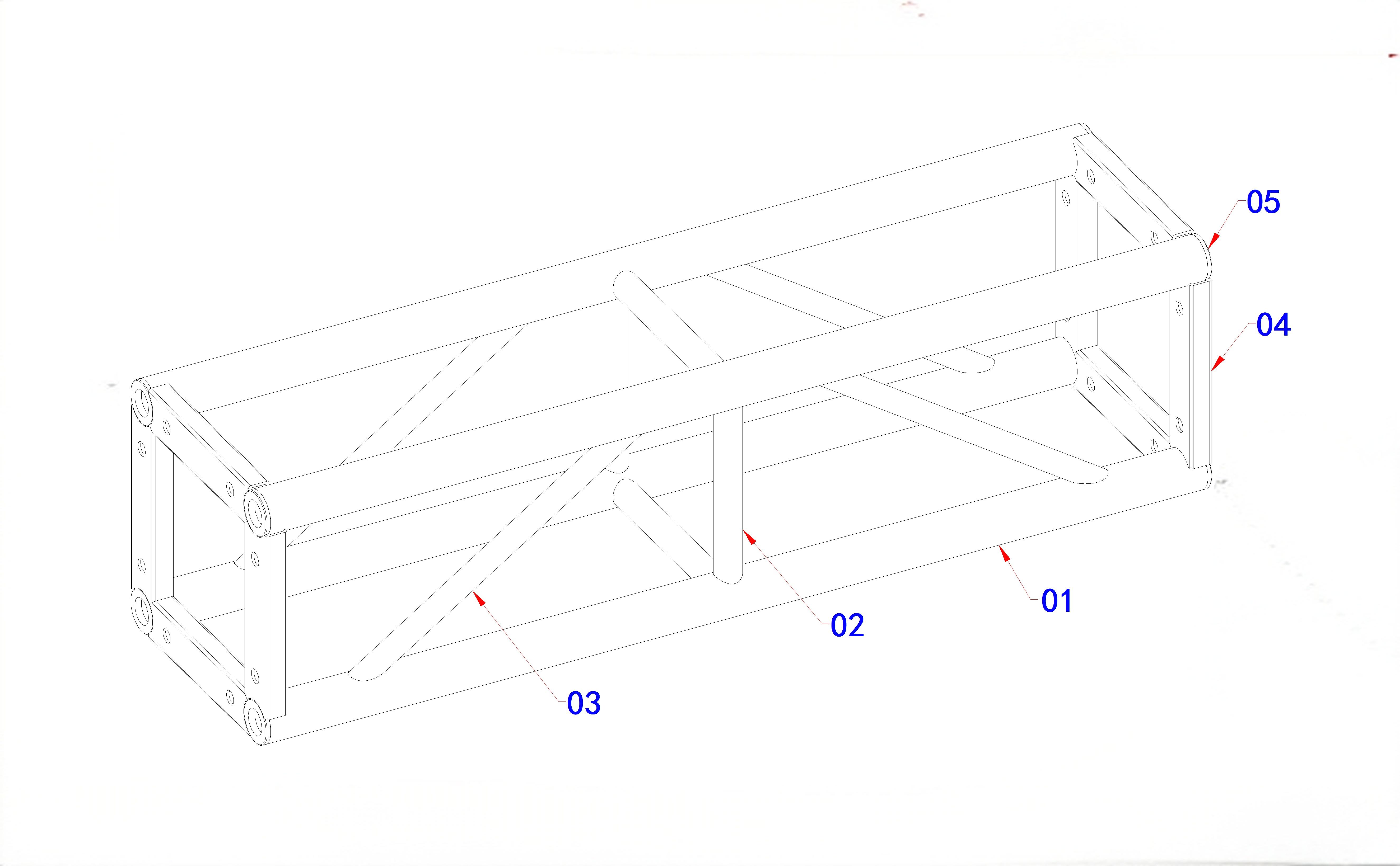

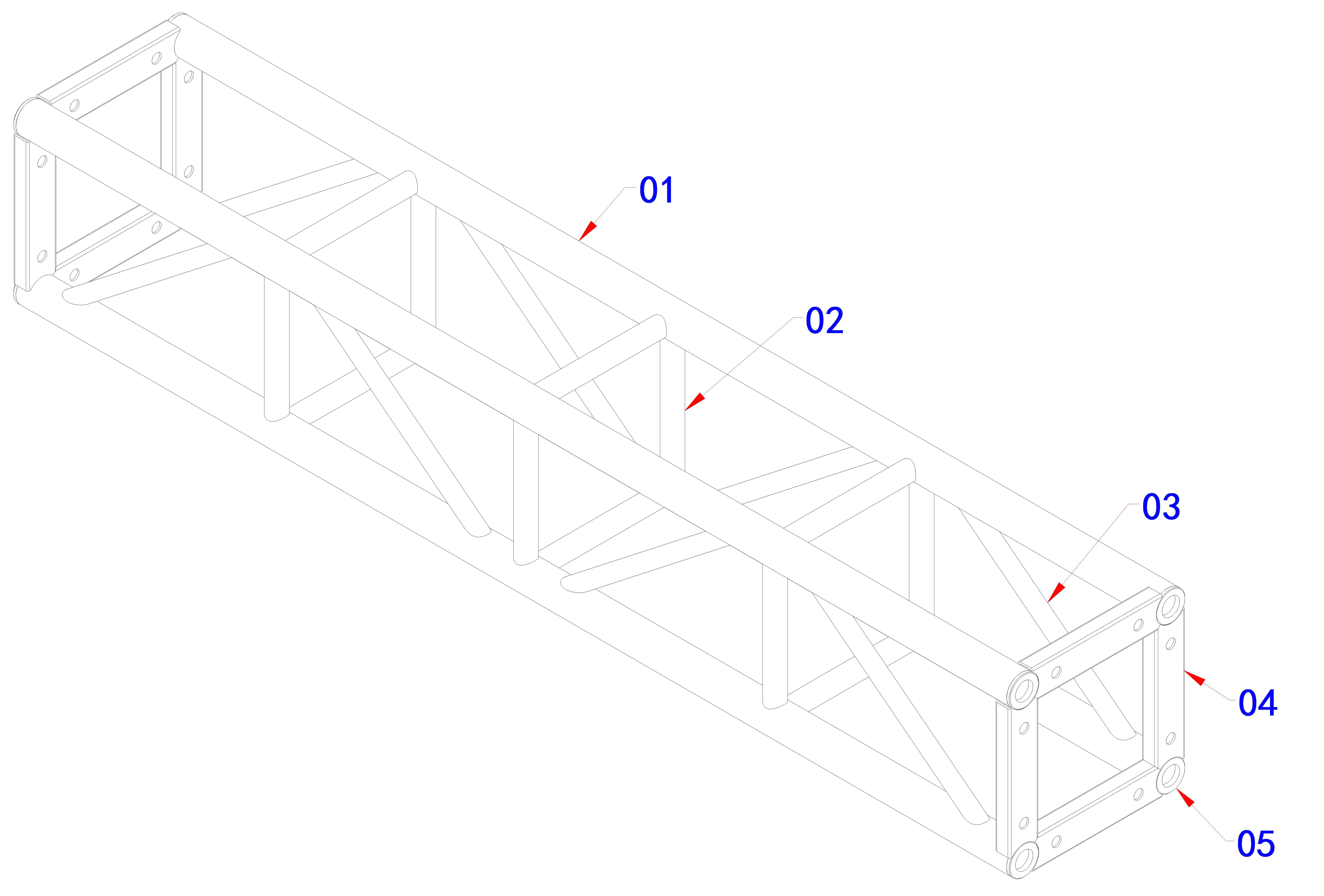

上图为标准BS300圆管螺栓连接铝桁架型材,设计用于室内外照明结构、展览框架和机械支撑结构。
图纸索引用作查找相关 CAD 图纸、生产记录和定制桁架配置的参考。
物品 | 细节 |
|---|---|
绘图索引 | 3807 / 3886 / 3926 / 3939 |
绘图系列 | BS300 圆管螺栓连接铝桁架 |
结构类型 | 标准铝桁架组件 |
应用 | 灯光桁架/展览结构/机械支撑结构 |
横截面 | 宽300mm×高300mm |
主管 | 50mm铝圆管 |
长度 | 1.1m - 3.2m(可用配置) |
环境 | 室内外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 照明和展览框架的结构部件 |
该图纸档案展示了 BS300 标准圆管螺栓连接铝桁架组件,专为照明结构、展览框架和机械支撑应用而开发。
图纸索引号为 3807、3886、3926 和 3939 ,涵盖从1.1m 到 3.2m 的 多个标准长度.
BS300系列采用300mm×300mm方形桁架结构,配合50mm铝圆主管。螺栓连接设计为运输、安装效率和配置灵活性都很重要的临时结构提供了灵活的解决方案。
与焊接永久性结构不同,螺栓连接铝桁架系统可以拆卸、运输和重复使用,使其适用于活动应用、展览装置和娱乐结构。
BS300圆管螺栓连接桁架采用模块化结构设计。
主要组成部分包括:
50mm铝圆管主弦杆;
铝斜撑;
方形端板;
螺栓连接的装配系统。
与固定焊接桁架结构相比,螺栓连接桁架系统具有以下优势:
交通便利;
储存方便;
安装灵活;
可重复使用的结构配置;
定制长度选择。
300mm×300mm的截面提供了结构性能和便携性的平衡,使其广泛应用于中小型照明和展览结构。
连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统,如插口连接、螺栓连接和板式连接。
有关桁架连接方法的更多信息,请参见:
绘图索引 | 长度 | 横截面 | 主管 | 联系 |
|---|---|---|---|---|
3807 | 1.7m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
3807 | 2.7m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
3807 | 3.2m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
3886 | 1.85m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
3886 | 2.4m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
3926 | 1.225m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
3926 | 18m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
3939 | 1.1m | 300毫米×300毫米 | 50mm铝圆管 | 螺栓连接 |
应用:
适合:
展厅照明结构;
室内活动照明系统;
室外临时照明框架;
酒吧及娱乐设备结构;
机械支撑框架。
BS300 螺栓连接铝桁架通常集成到完整的照明或装饰系统中。
典型应用包括:
展览照明结构;
舞台灯光框架;
商业展示结构;
娱乐场所设施;
定制铝桁架系统。
对于不同的项目,最终的桁架配置取决于:
安装环境;
所需跨度;
设备装载;
支撑方法;
结构要求。
相关应用:
对于照明和展览结构,BS300 桁架组件只是整个系统的一部分。
最终的结构应考虑:
总跨度;
悬挂设备重量;
支撑点;
安装环境;
室外应用的风力条件。
铝合金广泛应用于活动结构中,因为它具有:
轻量化特点;
耐腐蚀;
外观良好;
高强度重量比。
有关铝材料的更多信息,请参见:
BS300 标准螺栓连接桁架可以集成到:
展览照明系统;
舞台灯光结构;
室内装饰结构;
娱乐设备框架;
定制铝桁架系统。
相关解决方案:
对于未来的采购应用程序,该图纸存档可以连接到:
BS300 圆管螺栓连接铝桁架
可能的产品配置:
BS300螺栓桁架×1.1m
BS300螺栓桁架×1.225m
BS300螺栓桁架×1.7m
BS300螺栓桁架×1.8m
BS300螺栓桁架×1.85m
BS300螺栓桁架×2.4m
BS300螺栓桁架×2.7m
BS300螺栓桁架×3.2m
相关应用:
照明桁架系统;
展览框架;
室内活动结构;
机械支撑结构。
图纸档案展示了 Dragon Stage 的工程和定制能力,而产品页面则提供了购买信息和规格。
BS300螺栓连接铝桁架主要用于照明结构、展览框架、娱乐设施和临时结构应用。
BS300桁架截面为300mm×300mm方形,主弦杆直径为50mm铝圆管。
该图纸档案包括从 1.1m 到 3.2m 的标准长度。也可根据项目要求生产定制长度。
螺栓连接桁架提供更轻松的运输、存储和重复使用能力,使其适合临时活动和展览应用。
是的。铝结构可以在室外使用,但最终应用应考虑环境条件、设备载荷和结构要求。
本档案中的图纸仅供参考,以展示 Dragon Stage 的标准和定制桁架设计能力。
最终结构选型应根据实际工程要求、载荷条件、安装环境及适用的安全要求确定。
