大型户外音乐会舞台似乎在几天之内几乎毫不费力地升起。
对于观众来说,一个完整的舞台常常看起来像是一夜之间出现的。
事实上,每个组件都遵循精心计划的施工顺序。屋顶、支撑柱、液压升降系统、索具点和悬挂设备都必须按正确的顺序组装,以确保结构安全、安装效率和运行可靠。
现代音乐会舞台只是更大的临时活动系统的一部分。在阅读本文之前,您可能还有兴趣了解 为什么大型音乐会舞台建在体育场内? 和 了解大型体育场音乐会的布局,解释了为什么舞台以这种方式定位和组织。

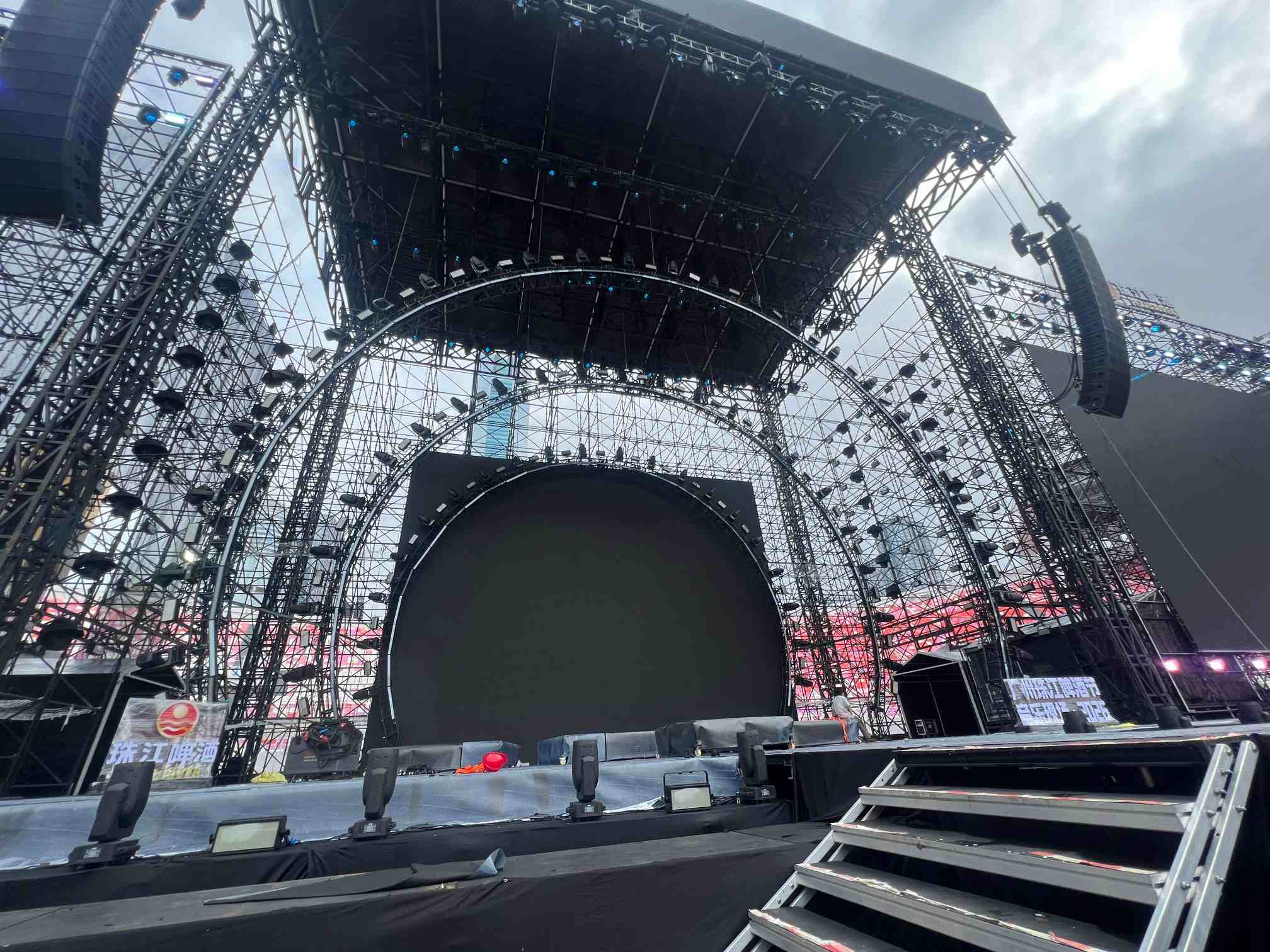

在2026年广州珍珠啤酒节音乐节施工过程中,我们观察到了现代化液压屋顶舞台的安装。与传统的环链葫芦屋顶系统不同,该舞台采用电动缸提升屋顶结合Ringlock结构和铝制屋顶桁架。
该项目期间观察到的主要阶段主要包括:
液压升降顶板系统
四根钢制升降柱
钢支撑框架
弧形铝制屋顶桁架
集成屋顶膜
前防雨围裙
前LED框架
悬挂索具系统
主线阵列扬声器
这些系统共同构成了音乐会的结构核心,而围绕其建造了额外的 环形结构、扩声系统和表演扩展, 以完善场馆。
施工从确定舞台的中心线开始。
这条参考线决定了每个主要结构部件的位置,包括屋顶柱、前梁、LED墙和表演区域。
此阶段引入的任何错误都会影响整个结构的对齐。
一旦中心线确定,四个主要屋顶柱的位置就被准确标记。
这四根柱子定义了液压屋顶系统的占地面积,并成为整个舞台屋顶的主要结构支撑。
准确定位至关重要,因为在整个提升过程中屋顶必须保持方形。
每个升降柱下方均安装有重型钢底座。
这些底座将屋顶荷载转移到临时基础系统中,同时在提升过程中提供足够的稳定性。
与传统的脚手架结构不同,液压提升力直接通过这些底座传递。
钢制升降柱的第一部分被组装到基础框架上。
这些初始部分为液压提升油缸的安装提供了足够的高度,同时在早期组装过程中保持稳定性。
然后在下柱段和上柱段之间安装四个电动升降油缸。
与起重设备悬挂在屋顶上方的环链葫芦屋顶系统不同,本设计中的起重机构保持在地面水平。
液压缸从下方向上推动屋顶,而不是从上方向上拉动。
这种差异从根本上改变了整个施工顺序。
固定提升油缸后,组装第二柱段。
在此阶段,完整的提升系统开始成形,并准备好支持屋顶安装。
主钢屋顶梁安装在四根柱子之间。
这些梁构成了支撑屋顶桁架、照明负载和悬挂生产设备的结构框架。
完成后,屋顶开始类似于其最终的结构几何形状,同时仍然接近地面。
屋顶横梁还为 照明桁架提供了主要连接点,这些桁架后来支撑着表演期间使用的数百个照明灯具。不熟悉这些结构的读者也可能会发现我们的 照明桁架 指南很有帮助。
屋顶本身由支撑屋顶膜的弯曲铝桁架组成。
选择铝代替钢具有多种工程优势。
首先,铝显着减少了液压提升系统承受的自重。
减轻屋顶重量可以降低通过提升油缸、立柱和基础传递的力,同时提高安装效率。
这种轻量化理念广泛应用于现代 桁架 系统工程中,其中铝在强度、重量和运输效率之间提供了出色的平衡。
其次,铝具有光滑、耐腐蚀的表面,特别适合张拉屋顶膜。
屋顶织物可以紧紧地拉伸在弯曲的铝制框架上,从而产生更清洁的表面、更少的皱纹和更好的雨水排水。
这种光滑的表面还减少了强降雨期间积水的可能性,这是广州夏季雨季户外音乐会的一个重要考虑因素。
该项目期间最有趣的观察之一是索具设备是在屋顶升起之前安装的。
当屋顶保持在地面水平时,准备好安全救生索、环链葫芦和悬挂点。
与在屋顶已达到最终高度后组装这些组件相比,在靠近地面的地方工作大大提高了安装安全性。
它还允许在整个之前的后续施工阶段更有效地安装照明桁架、电机和其他悬挂生产设备。 舞台照明 系统调试
它还允许在后续施工阶段更有效地安装照明桁架、电机和其他悬挂生产设备。
与传统的环链葫芦屋顶系统不同,这种液压设计允许在吊装开始之前几乎完全安装屋顶膜。
在传统的屋顶系统中,靠近提升塔的屋顶覆盖物的部分通常保持开放,因为塔在提升期间必须向上穿过屋顶结构。
只有当屋顶达到最终标高后,这些剩余部分才能完成。
相比之下,电动缸升降系统从下方向上推动立柱。
由于提升机构位于底部而不是屋顶上方,因此当结构仍处于工作高度时,屋顶膜几乎可以完全安装。
在此阶段,前雨裙板也已组装完毕。
这种延伸的屋顶投影通过将雨水引导远离前面的表演区域,同时为表演者和设备提供额外的庇护所,从而改善了天气保护。
屋顶膜完成后,组装前梁。
该光束支持多个重要的制作系统,包括主要的前照明位置和主线阵列扬声器。
由于它超出了主屋顶,因此也有助于雨裙板的结构支撑。
一旦完成,前梁将成为整个屋顶系统中负载最重的结构构件之一,因为它支持照明设备和主 舞台音响 系统。
位于主屋顶外部的铝制 LED 支撑框架在屋顶结构保持靠近地面的情况下进行组装。
尽早安装这些框架可以让大型 LED 屏幕在后期施工过程中更有效地集成,而不需要过多的高空作业。
LED支撑框架与屋顶膜独立安装,因此可以在不影响屋顶主体结构的情况下进行屏幕维护和更换。
这也许是整个施工过程中最有特色的阶段。
屋顶 不会 在一次连续操作中提升到其最终高度。
相反,该过程遵循重复序列:
抬起屋顶
↓
安装额外的柱部分
↓
再次抬起
↓
安装更多柱节
↓
继续直至达到所需高度
采用这种渐进方法,整个屋顶结构最终达到约 20 米的高度。
由于提升油缸保留在底部,因此可以安全地升起屋顶,同时在整个操作过程中保持对结构的良好控制。

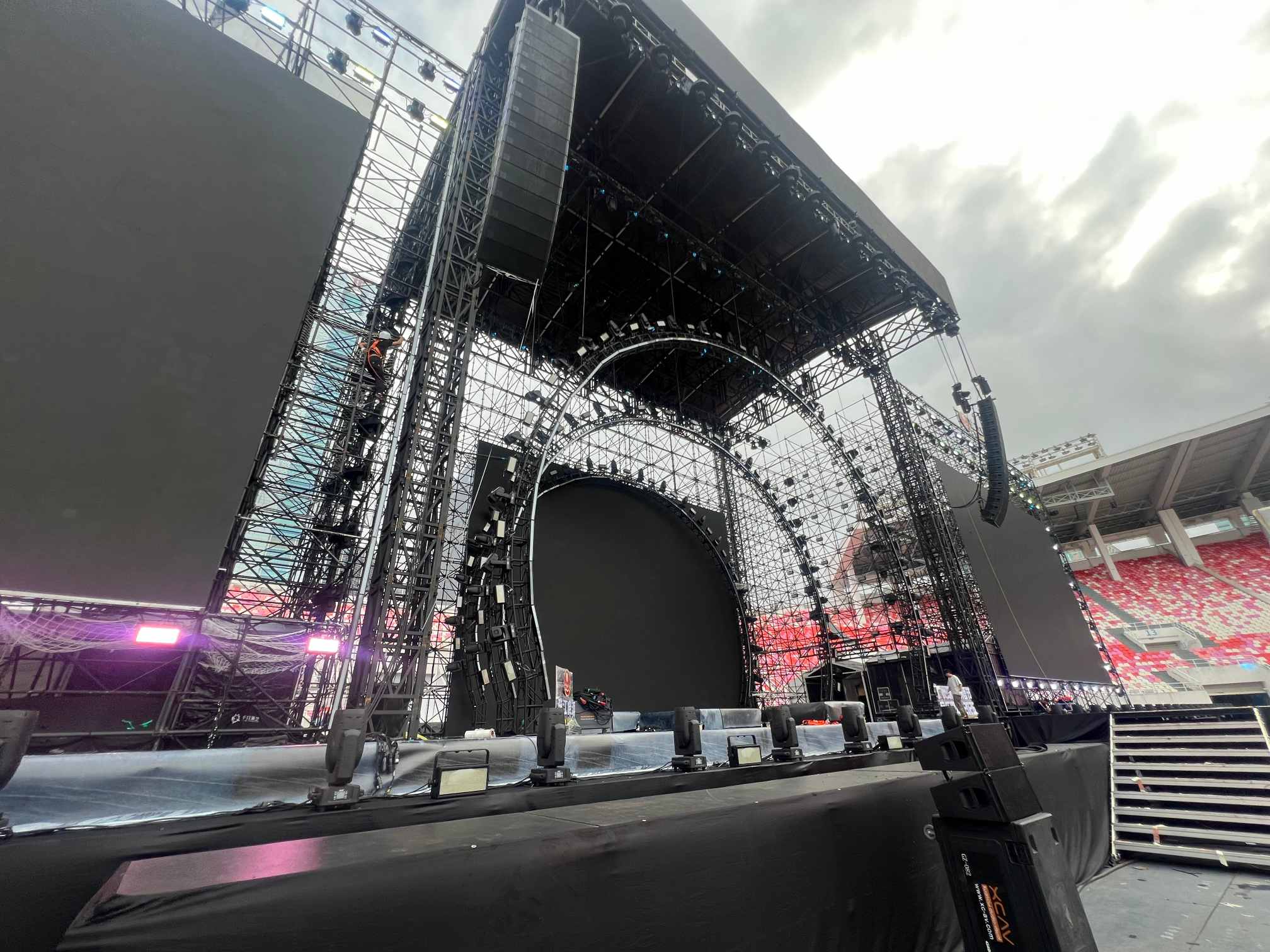

一旦屋顶达到设计标高,主线阵列扬声器就会悬挂在雨裙下方的前梁上。
它们的最终位置为主要观众覆盖提供了所需的高度和投射角度,同时保持扬声器在屋顶悬挑下方的保护。
这些扬声器仅构成整个体育场扩声系统的第一层。额外的延迟扬声器和中继扬声器塔协同工作,以在整个场地提供一致的覆盖范围,如 体育场音乐会音响系统如何分布? 以及 为什么需要中继扬声器塔?.
对于观众来说,音乐会舞台的上升速度似乎非常快。
然而,速度之所以可能,是因为每个阶段都经过精心规划。
在定位立柱之前必须确定中心线。
必须先完成柱子,然后才能组装屋顶。
起重前安装索具设备。
屋顶膜在标高之前完成。
屋顶是逐步升起的,而不是一次性升起的。
每个阶段都为下一个阶段做准备。
其结果是一个临时结构能够在短短几天内安全地支撑照明、LED 屏幕、音响系统和数千公斤的悬挂生产设备。
尽管观众通常只注意到已完成的舞台,但每个组件都已与场地布局、音响系统和制作流程相协调。进一步探讨了这些系统之间的关系。 为什么 FOH 位于观众区中间?.
本文专门关注液压屋顶舞台。
本项目期间观察到的其他重要系统将单独分析,包括:
环形结构支撑着舞台侧翼、LED 系统和后台设施。
走道舞台和圆形B舞台将表演延伸至观众席。
地面防护系统用于在施工过程中保护体育场跑道。
后台帐篷、表演者流通路线和临时制作场地。
如果您想了解这些单独的系统如何协同工作,可以继续阅读以下工程文章:
这些文章不仅解释了音乐会舞台的建造 方式 ,还解释了 为什么 每个结构和生产系统都位于其所在位置。
