图纸名称

4014-BS300 用于照明和展览结构的标准圆管螺栓连接铝桁架设计

工程图文件参考

绘图索引

4014 / 4144 / 4173 / 4215 / 4246 / 4263

相关绘图文件

上图代表标准 BS300 圆管螺栓连接铝桁架组件，设计用于室内外照明结构、展览框架、装饰结构和机械支撑应用。

图纸索引用作查找相关 CAD 图纸、生产记录和标准桁架配置的参考。

图纸信息

4014-BS300 用于照明和展览结构的标准螺栓桁架设计

简介

该图纸档案展示了为照明结构、装饰框架、展览装置和机械支撑结构开发的 BS300 标准圆管螺栓连接铝桁架组件。

图纸索引号为 4014、4144、4173、4215、4246 和 4263 ，涵盖0.6m 至 3.1m 的 不同标准长度.

BS300系列采用300mm×300mm方形桁架结构，50mm铝圆管主弦杆。螺栓连接设计允许桁架组件组装、拆卸和重复使用，为临时结构和定制安装提供灵活性。

该类型铝桁架广泛用于室内外照明系统、展览展示、娱乐场所、酒吧和机械设备支撑结构。

设计概述

BS300圆管螺栓连接桁架采用模块化结构设计。

主要结构部件包括：

• 50mm铝圆管主弦杆；

• 铝对角支撑管；

• 铝端板；

• 螺栓连接的装配系统。

与焊接永久结构相比，螺栓连接桁架系统具有以下优势：

• 运输效率；

• 储存方便；

• 组装灵活；

• 可重复使用的结构配置；

• 定制长度选择。

300mm×300mm的横截面提供了结构性能和便携性之间的实用解决方案，使其适合各种照明和展览应用。

连接方法是选择临时结构构件时的一个重要因素。根据应用要求选择不同的连接系统，如插口连接、螺栓连接和板式连接。

有关桁架连接方法的更多信息，请参见：

了解桁架系统中的插口、螺栓和板端部连接

可用的绘图配置

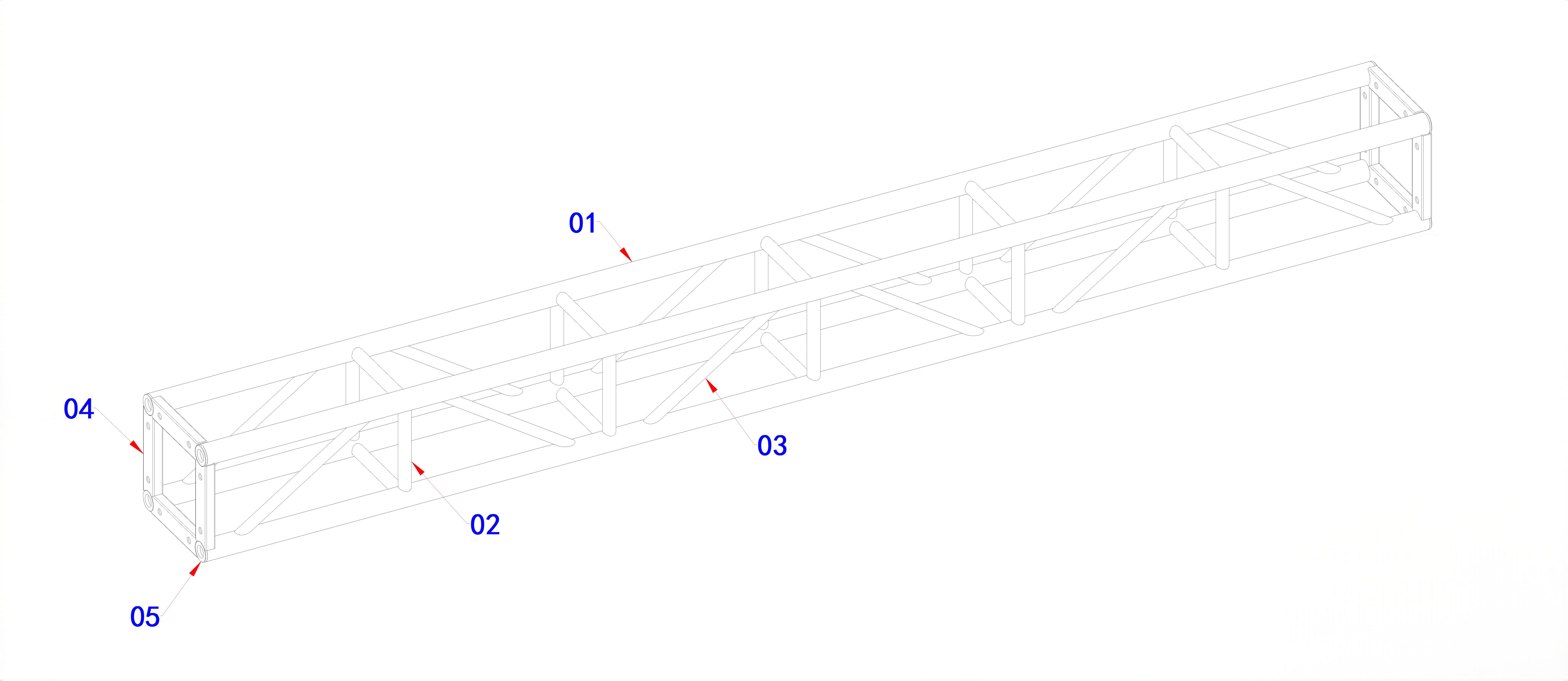

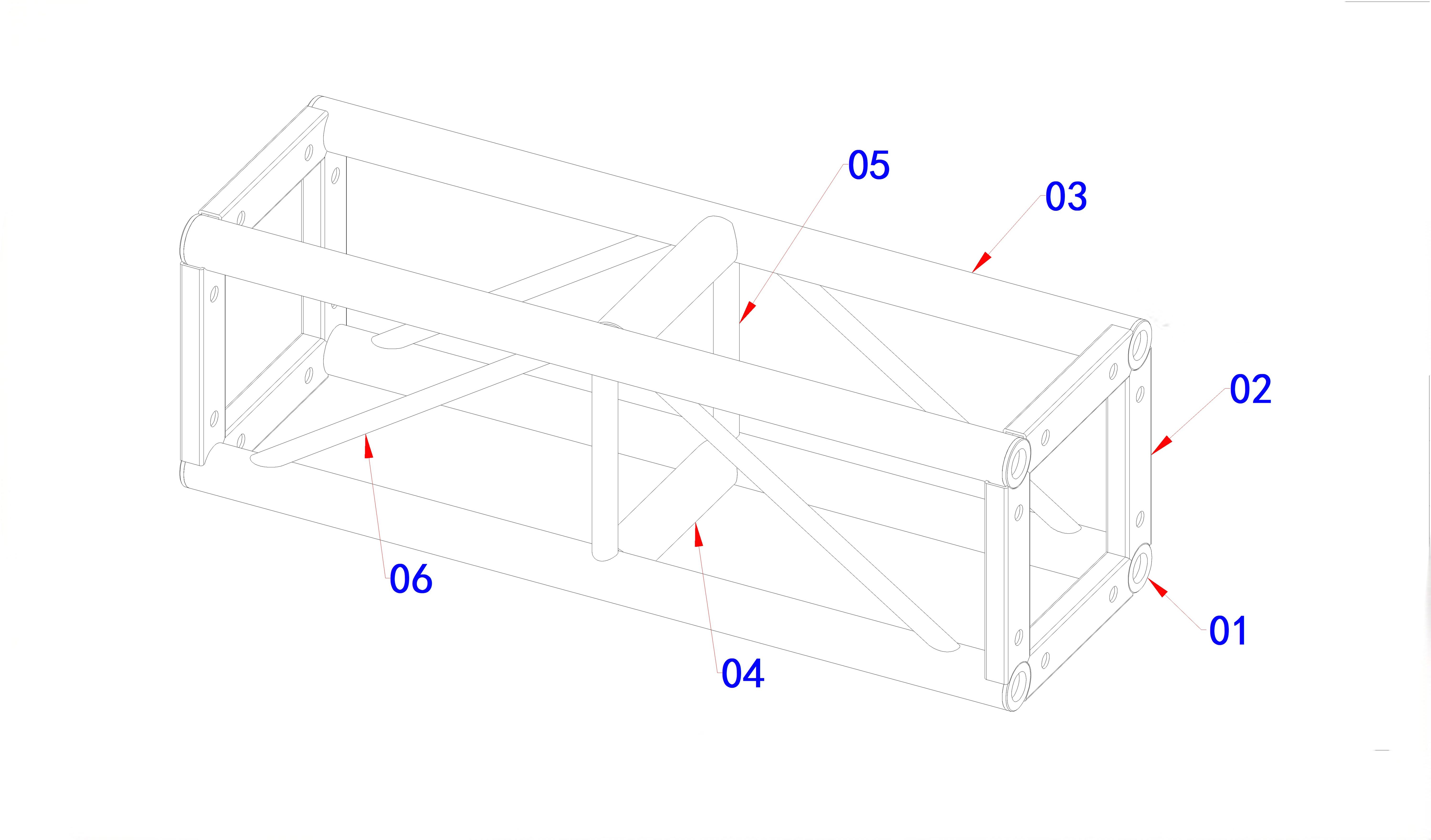

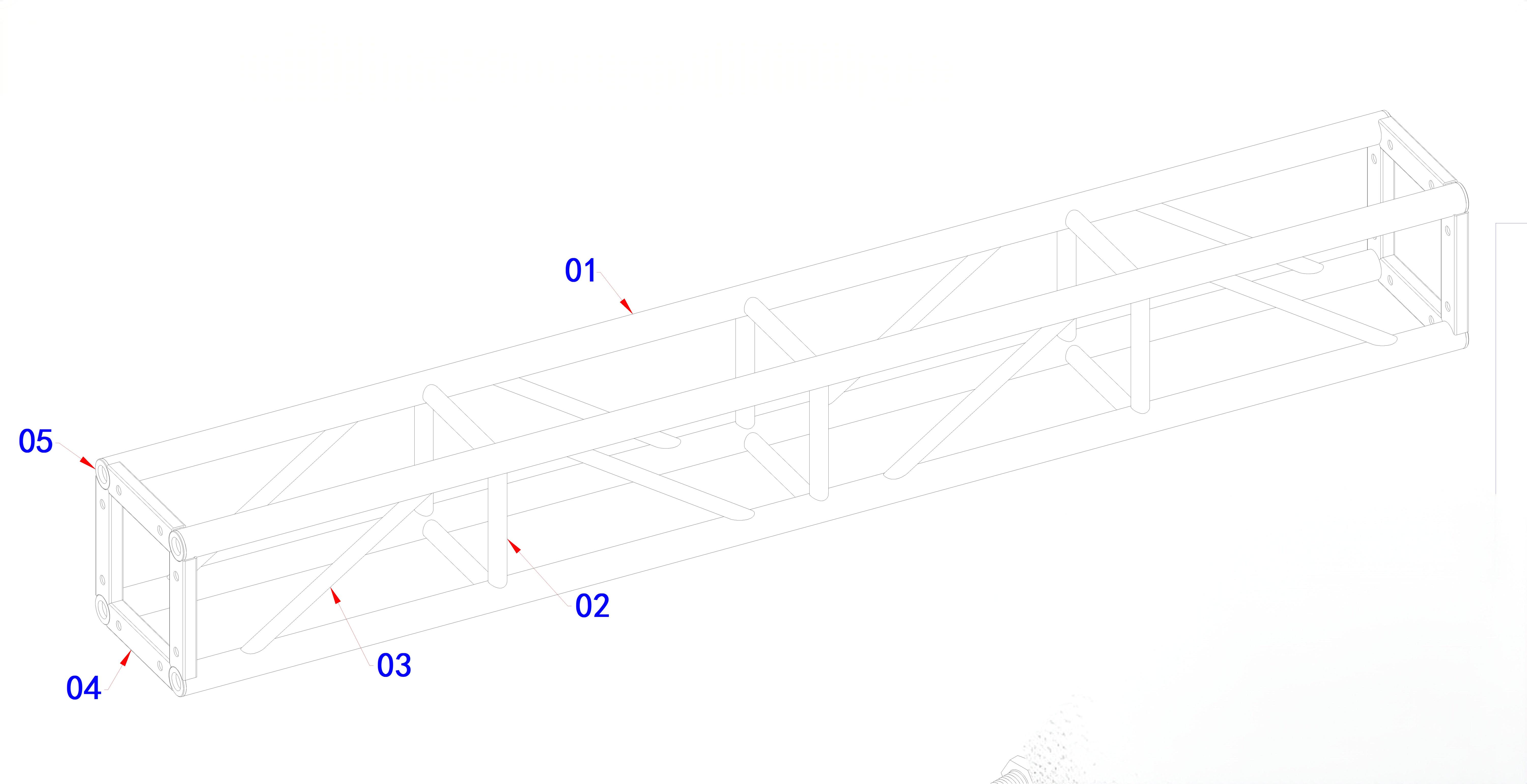

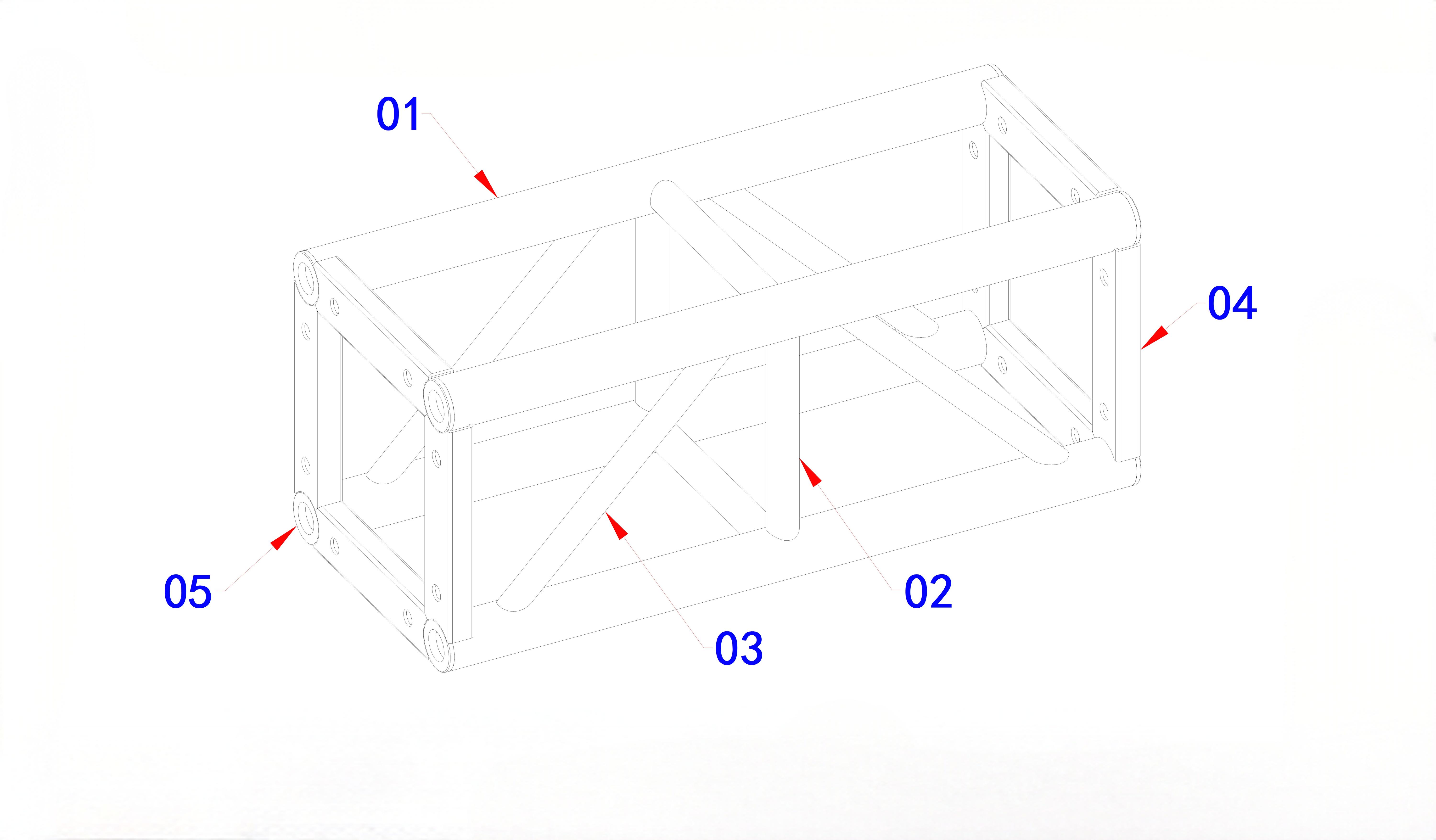

BS300 用于照明和展览结构的标准螺栓桁架

在照明和机械结构中的应用

BS300 螺栓连接铝桁架通常集成到完整的照明、装饰或设备支撑系统中。

典型应用包括：

• 室内采光桁架结构；

• 室外临时照明框架；

• 展览摊位搭建；

• 酒吧及娱乐设备框架；

• 机械支撑结构；

• 商业显示系统。

对于不同的项目，最终的配置取决于：

• 安装环境；

• 所需跨度；

• 设备装载；

• 支撑方法；

• 结构要求。

相关应用：

展览摊位

照明桁架

自定义桁架

工程考虑

对于照明和展览结构，BS300 桁架组件只是整个系统的一部分。

最终的结构配置取决于：

• 总跨度；

• 照明设备重量；

• 支撑方法；

• 安装环境；

• 室外天气条件。

对于室外应用，应根据项目要求评估风荷载、锚固方法和整体结构稳定性等额外考虑因素。

铝合金广泛应用于活动结构中，因为它具有：

• 轻量化特点；

• 耐腐蚀；

• 外观整洁；

• 高强度重量比。

相关知识：

桁架系统铝材指南：结构特性、牌号比较和工程应用

相关系统

BS300 标准螺栓连接桁架可以集成到：

• 照明桁架系统；

• 展览展示结构；

• 室内装饰框架；

• 户外活动结构；

• 机械设备支持系统。

相关解决方案：

自定义桁架

工程解决方案

展览摊位

相关产品

对于未来的采购应用程序，该图纸存档可以连接到：

BS300 圆管螺栓连接铝桁架

可能的产品配置：

• BS300螺栓桁架×0.6m

• BS300螺栓桁架×0.7m

• BS300螺栓桁架×0.9m

• BS300螺栓桁架×1.75m

• BS300螺栓桁架×2.2m

• BS300螺栓桁架×2.3m

• BS300螺栓桁架×3.1m

相关应用：

• 照明桁架结构；

• 展览框架；

• 装饰结构；

• 机械支撑结构。

图纸档案展示了Dragon Stage的标准制造能力和模块化桁架系统设计经验，而产品页面则提供了采购信息和规格。

常问问题

1、BS300螺栓连接桁架主要用途是什么？

BS300螺栓连接铝桁架主要用于照明结构、展览框架、装饰装置和机械支撑结构。

2. BS300桁架尺寸是多少？

BS300桁架截面为300mm×300mm方形，主弦杆直径为50mm铝圆管。

3. BS300桁架系列有哪些长度可供选择？

该图纸档案包括从 0.6m 到 3.1m 的标准长度。也可根据项目要求生产定制长度。

4、照明结构为什么选择螺栓连接桁架？

与永久性焊接结构相比，螺栓连接桁架提供了方便的运输、易于安装和可重复使用的结构解决方案。

5. BS300桁架可以用于室外应用吗？

是的。铝结构可以在室外使用，但最终应用应考虑环境条件、设备载荷和结构要求。

设计须知

本档案中的图纸仅供参考，以展示 Dragon Stage 的标准和定制桁架设计能力。

最终结构选型应根据实际工程要求、载荷条件、安装环境及适用的安全要求确定。
