户外音乐会是临时活动,但它们面临的工程挑战与永久性设施类似。
最大的挑战之一是天气。
大型体育场音乐会结构必须在不断变化的环境条件下继续运行,特别是在具有以下条件的地区:
强降雨。
高湿度。
热带风暴。
季节性天气变化。

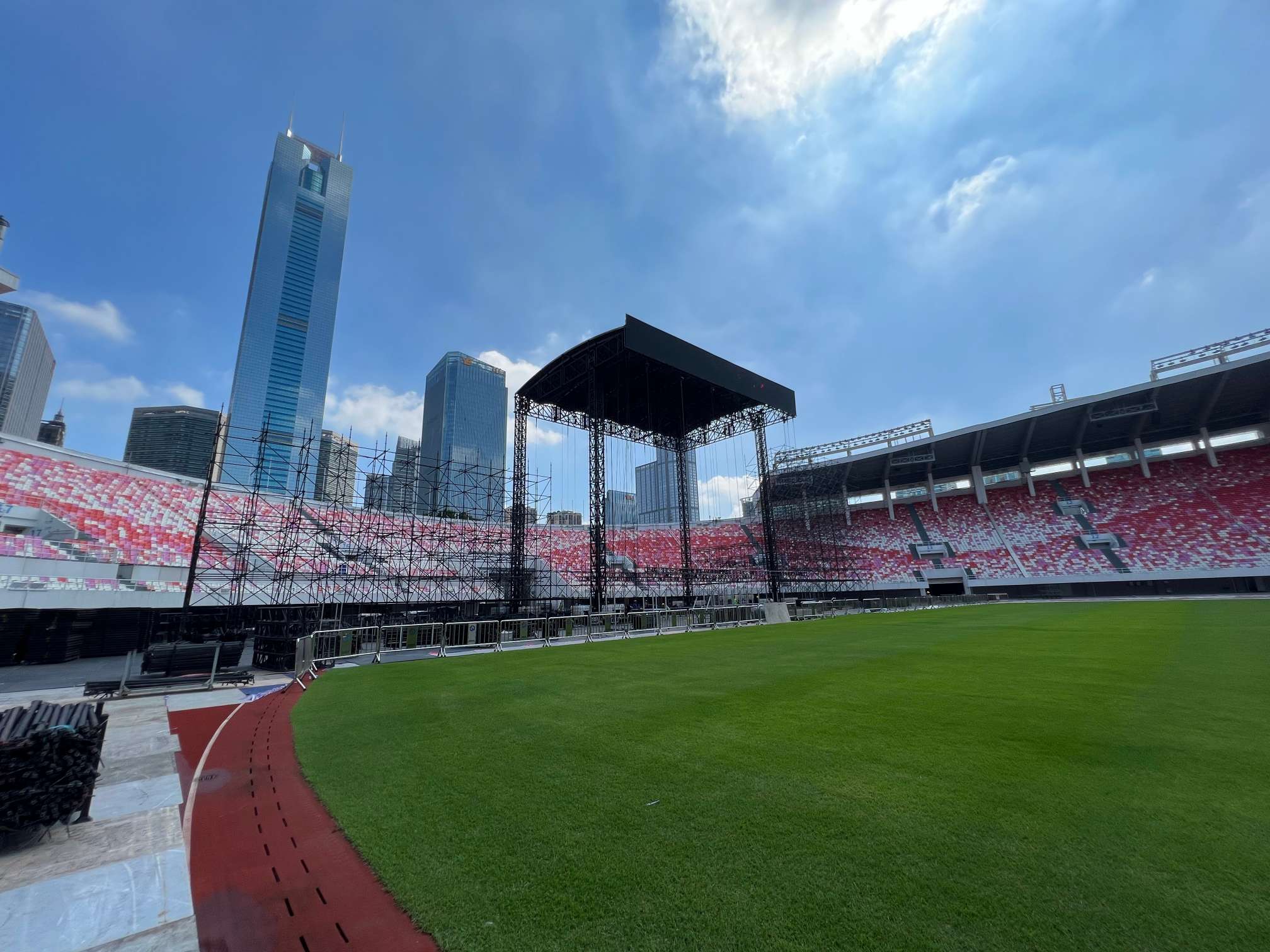

2026广州珍珠啤酒节音乐节项目中,该活动在广东夏季雨季期间建设运营。
这一时期的特点是:
经常下大雨。
高湿度。
可能受到台风影响。
天气突然变化。
因此,防雨并不是一个附加功能。
它已集成到完整的活动工程系统中。
该项目包括多种天气保护策略:
带 PVC 膜的弧形铝屋顶结构。
提高技术装备领域。
FOH设备帐篷。
后台功能性帐篷。
受保护的电源和控制柜。
体育场表面保护系统。
关键工程原理是:
临时事件的天气保护不仅仅是让人们保持干燥。它涉及保护结构、设备、电气系统和运行连续性。
大型音乐会结合了多个对水敏感的系统。
这些包括:
电气设备。
音频系统。
照明灯具。
LED 屏幕。
控制系统。
舞台结构。
临时地板。
雨会带来多种风险:
水会影响:
配电柜。
信号连接。
控制设备。
电缆连接。
水分可能会影响:
LED 操作。
音响设备。
照明系统。
电子控制系统。
雨还会影响:
屋顶膜。
临时平台。
地面条件。
访问路线。
所以:
专业的户外活动需要完整的天气管理策略,而不仅仅是舞台上方的屋顶。

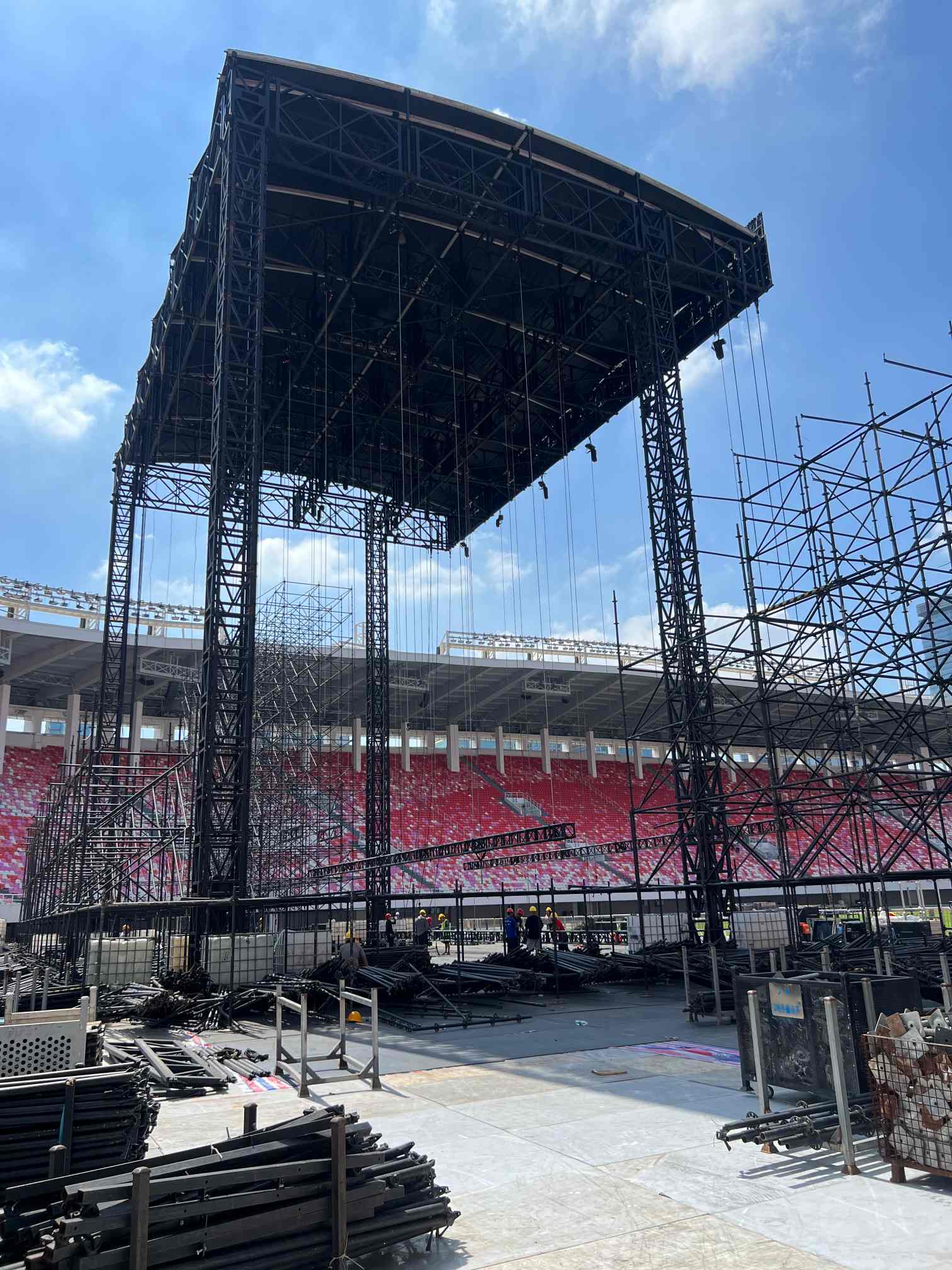

主舞台屋顶是最明显的天气保护系统。
在这个项目中,主要阶段使用了:
钢制液压升降结构。
铝制弧形屋顶框架。
PVC 膜屋顶覆盖层。
屋顶不仅仅是为了视觉外观而设计的。
它执行了多项工程功能:
保护表演者。
保护设备。
管理雨水。
减少生产系统的暴露。
屋顶结构和活动制作要求之间的关系讨论如下:
音乐会舞台为何采用弧形桁架?
平屋顶可能看起来更简单。
然而,户外活动屋顶需要解决几个问题:
积水。
引流。
织物张力。
结构重量。
弧形屋顶设计提供自然排水。
原理是:
降雨量 ↓ 弧形屋顶表面 ↓ 控制水流 ↓ 排水方向 弯曲的形状减少了积水的可能性。
铝制屋顶框架支撑着 PVC 膜系统。
膜之所以起作用是因为它是在张力下安装的。
适当张紧的膜可以提供:
表面光滑。
更好的排水。
减少积水。
外观更干净。
膜和铝框之间的连接很重要。
屋顶型材允许将织物的加固边缘插入铝挤压系统中。
当施加张力时:
织物变得紧实。
弯曲的屋顶形状得以保留。
水可以自然流动。
这类似于以下领域使用的专业临时结构系统:
活动帐篷。
展览结构。
大型临时场地。
该项目中观察到的一个有趣的特点是屋顶高于 LED 屏幕。
这种设计有几个优点。
如果LED屏达到与屋顶边缘相同的高度,雨水可能会直接影响:
LED 橱柜。
连接。
信号系统。
较高的屋顶可提供额外的保护。
屋顶需要足够的坡度和空间来:
直接降雨而去。
防止水流到设备上。
维持膜张力。
额外的高度还为以下各项提供了空间:
照明系统。
索具点。
悬挂的设备。
详细解释参见:
为什么屋顶比LED屏高?
FOH 区域是另一个重要的天气敏感区域。
与主舞台不同,FOH 位于观众区内。
它包含:
音频控制。
照明控制。
视频控制。
通讯设备。
在此项目期间,FOH 包括:
大型环锁结构。
正面5×5m的帐篷结构。
下面有多个技术设备区域。
一个显着的特点是主唱结构下方安装了许多较小的帐篷。
他们的目的是保护:
电源柜。
控制设备。
技术装置。
这种安排尤为重要,因为广州的夏季天气经常会出现突然降雨。
FOH 结构的讨论如下:
一个常见的误解是帐篷仅供人使用。
在大型音乐会中,临时帐篷还起到技术保护空间的作用。
他们保护:
电气系统。
控制系统。
生产设备。
典型位置包括:
主调区。
后台。
照明控制区域。
音响设备区。
目的不仅仅是保持设备干燥。
它还改进了:
维护条件。
设备可靠性。
紧急响应速度。
后台区域包含很多功能:
表演者准备。
设备存放。
生产协调。
技术操作。
在户外活动期间,后台帐篷可为以下人员提供保护:
艺术家。
职员。
设备。
技术准备领域。
重要的后台设施可能包括:
更衣室帐篷。
贵宾区。
装备帐篷。
操作柜。
后台空间的组织解释如下:
音乐会后台区域是如何组织的?
在处理电气系统时,防雨变得尤为重要。
大型音乐会需要:
配电。
照明功率。
音频功率。
LED电源。
控制系统。
保护策略包括:
使用:
带顶棚的橱柜。
临时帐篷。
升高的平台。
使用:
受保护的电缆线路。
防水连接器。
覆盖的路径。
确保技术人员在恶劣天气下仍能安全到达设备。
电缆管理原则在以下内容中讨论:
大型音乐会制作中如何管理电缆?
雨水影响的不仅仅是设备。
也影响施工环境。
潮湿的体育场表面会产生:
工作区域湿滑。
设备运输问题。
地面损坏。
在该项目中,体育场表面防护系统包括:
体育场表面 ↓ 防水塑料板 ↓ 防滑毡 ↓ 塑料模块地板 ↓ 钢板(重载区) ↓ 临时结构 对于草地区域,安装了额外的模块化塑料地板。
目的是:
保护现有领域。
提高工作稳定性。
分配负载。
减少重型设备造成的损坏。
活动开始前需要做好防雨措施。
在施工过程中,在所有系统完成之前,临时结构都会暴露出来。
重要阶段包括:
屋顶膜安装需要合适的天气条件,因为:
风会影响织物的张力。
雨水影响安装安全。
潮湿的表面会增加风险。
在以下情况下,电源系统不应不必要地暴露:
电缆连接。
设备测试。
系统调试。
LED、音频和照明设备在安装时需要保护。
天气直接影响施工规划。
广州项目期间,施工进行于:
夏季高温。
雨季。
潜在的风暴条件。
因此,时间表必须考虑:
天气窗口。
安全安装期限。
设备保护。
总体施工时间安排如下:
一个常见的错误是认为:
“舞台有屋顶,所以活动可以免受雨淋。”
实际上,防雨需要以下方面的协调:
区域 | 保护方式 |
|---|---|
主舞台 | 弧形屋顶+PVC膜 |
主调音台 | 帐篷结构+受保护的设备区 |
后台 | 功能性帐篷 |
电气系统 | 有顶柜和受保护的路线 |
体育场表面 | 地板保护层 |
访问路线 | 安全干燥的循环规划 |
一个完整的系统包括:
结构。
装备区。
电气保护。
接地保护。
许多事件的失败并不是由结构倒塌引起的。
它们是由以下原因引起的:
水损坏。
电气问题。
设备故障。
临时音乐会场地仍需要:
天气计划。
工程协调。
运营准备。
适合干燥气候的结构在热带多雨地区可能需要额外的保护。
防雨是大型户外演唱会工程的重要组成部分。
广州珍珠啤酒节音乐节项目期间,通过多个系统实现了天气防护:
液压屋顶结构。
弧形铝膜屋顶。
FOH设备帐篷。
后台功能性帐篷。
受保护的技术领域。
体育场地表保护。
这些解决方案展示了一个重要原则:
成功的户外音乐会结构不仅仅是为了站立。它还必须设计成能够在不断变化的天气条件下可靠运行。
对于大型临时活动,天气不是外部因素。
它是塑造整个设计的工程条件之一。
