BS400 标准圆管螺栓连接铝桁架设计,适用于照明和室外屋顶结构
绘图索引 | 配置 | 长度 |
|---|---|---|

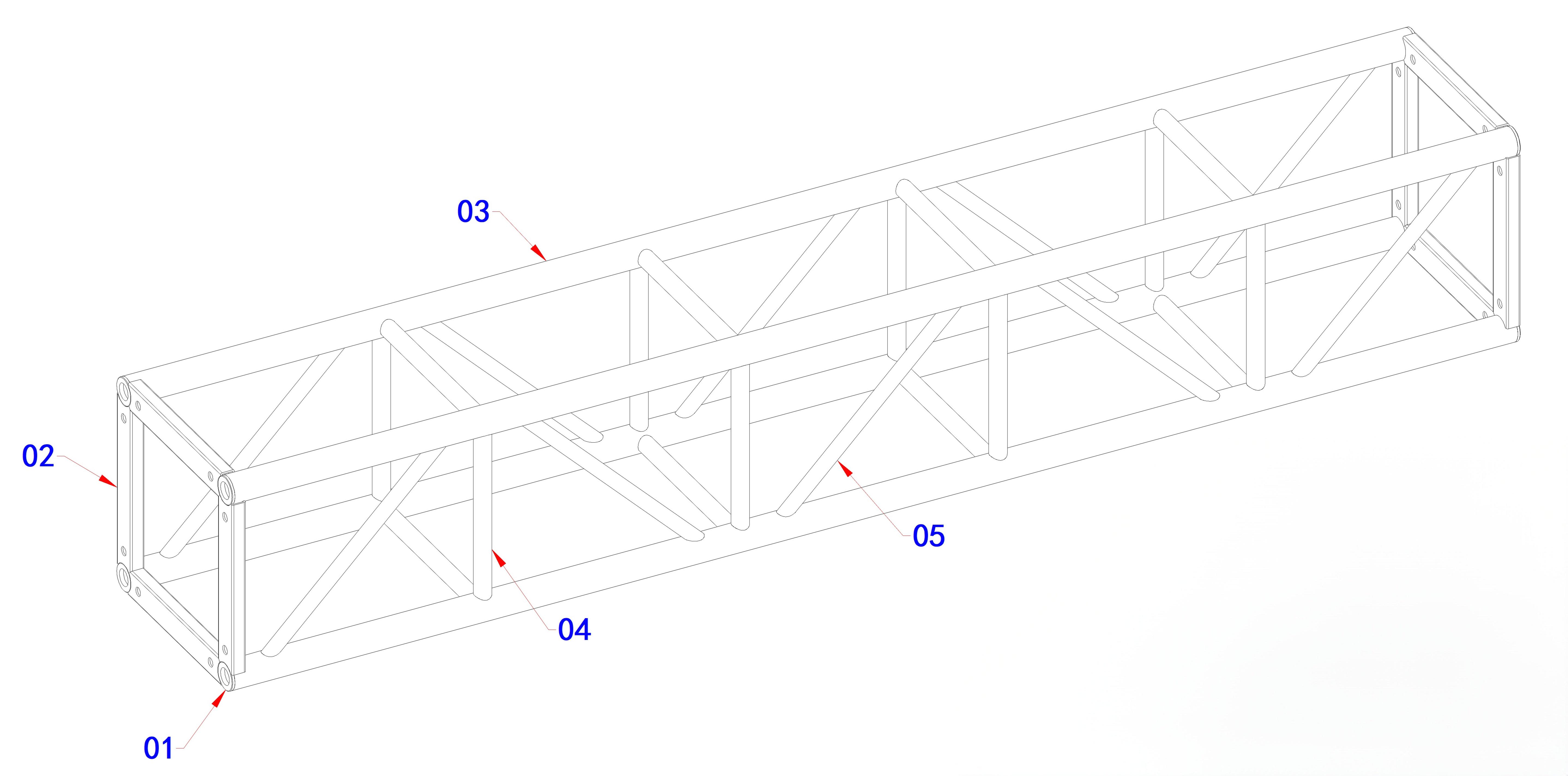

4004 | BS400标准圆管螺栓连接桁架 | 2.35m |

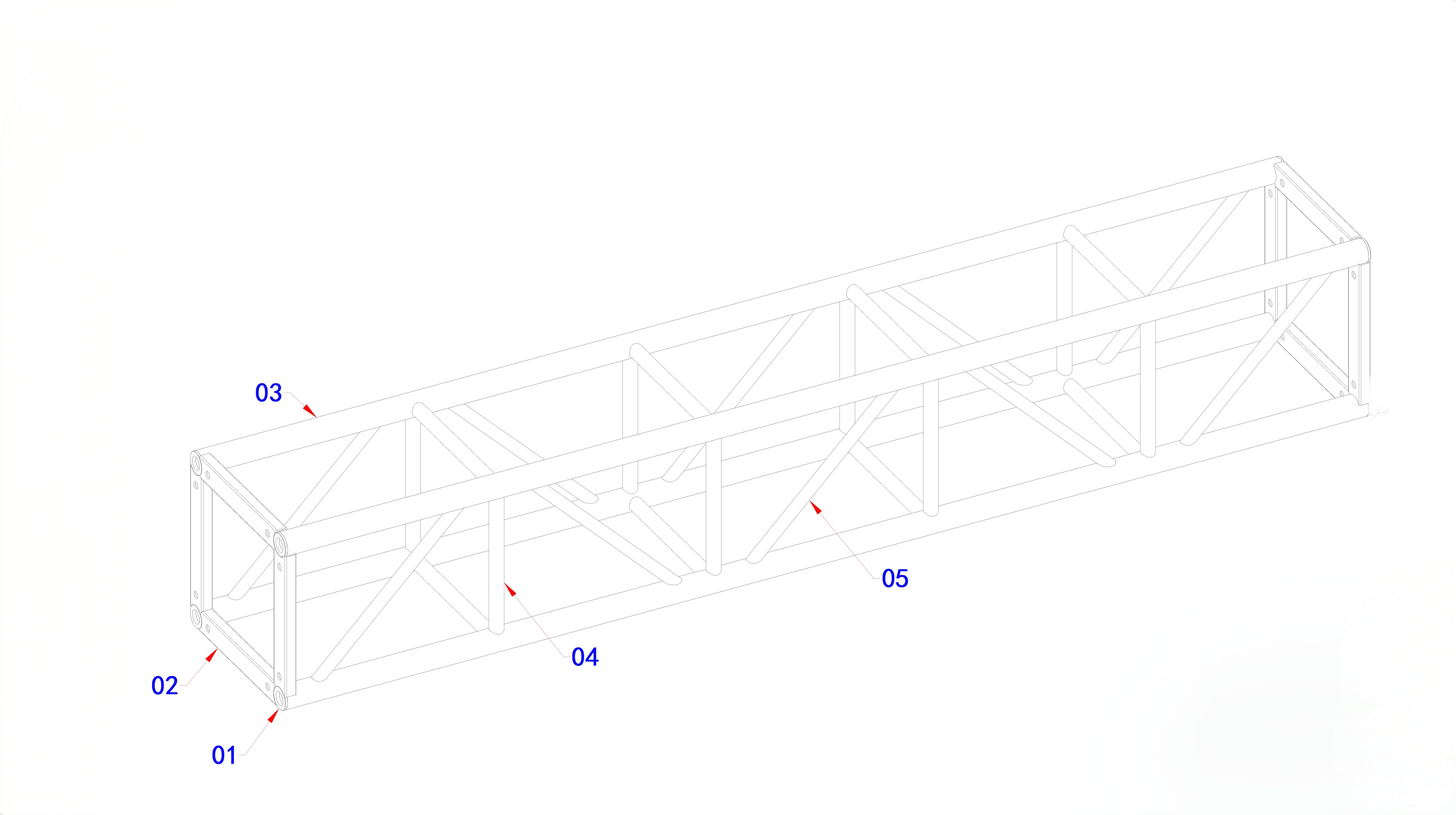

4004 | BS400标准圆管螺栓连接桁架 | 2.4m |

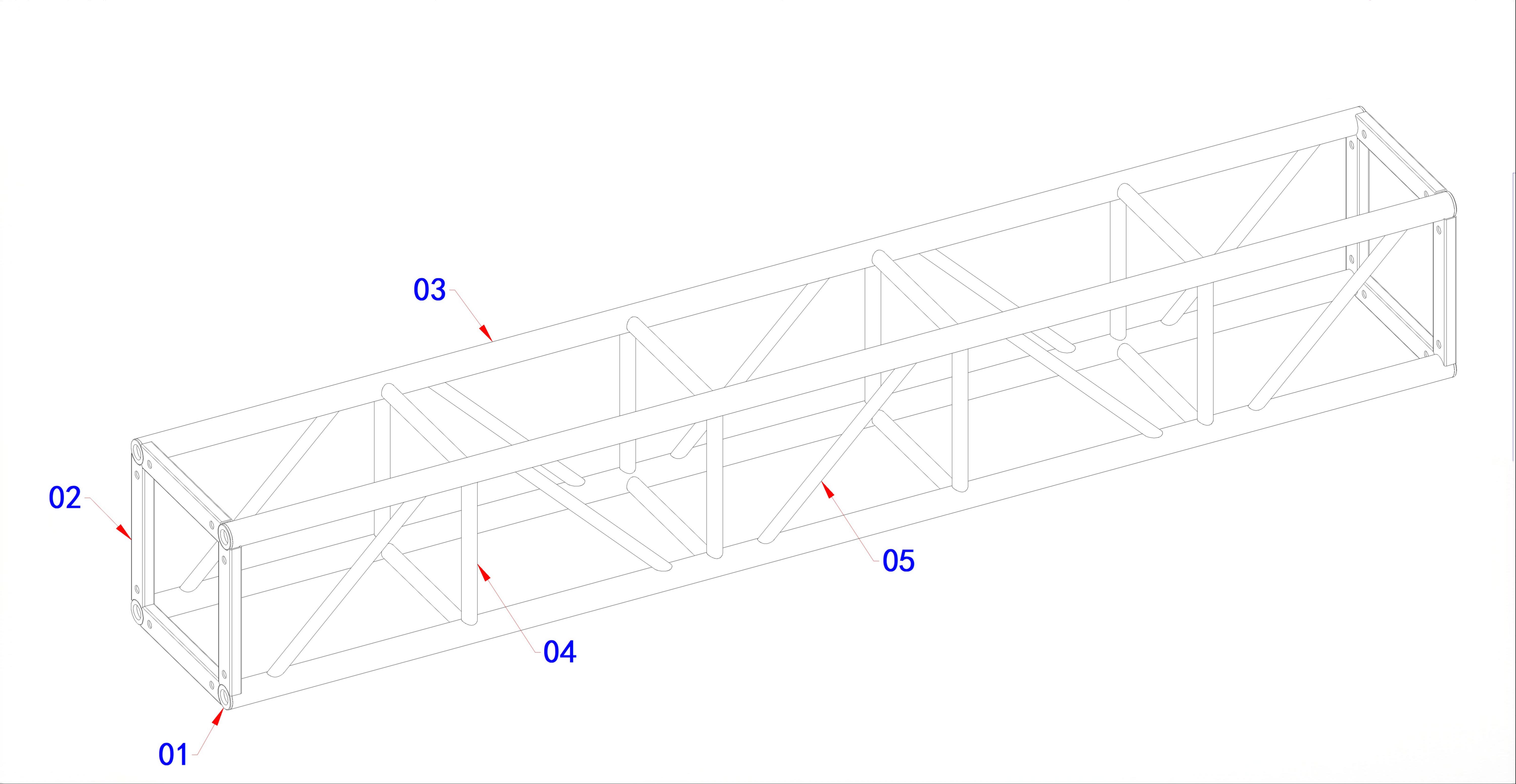

4004 | BS400标准圆管螺栓连接桁架 | 2.6m |
4062 | BS400 铝板螺栓连接桁架截面 | 0.2m |
4062 | BS400 铝板螺栓连接桁架截面 | 0.3m |
4062 | BS400 铝板螺栓连接桁架截面 | 0.4m |
4062 | BS400 铝板螺栓连接桁架截面 | 0.6m |

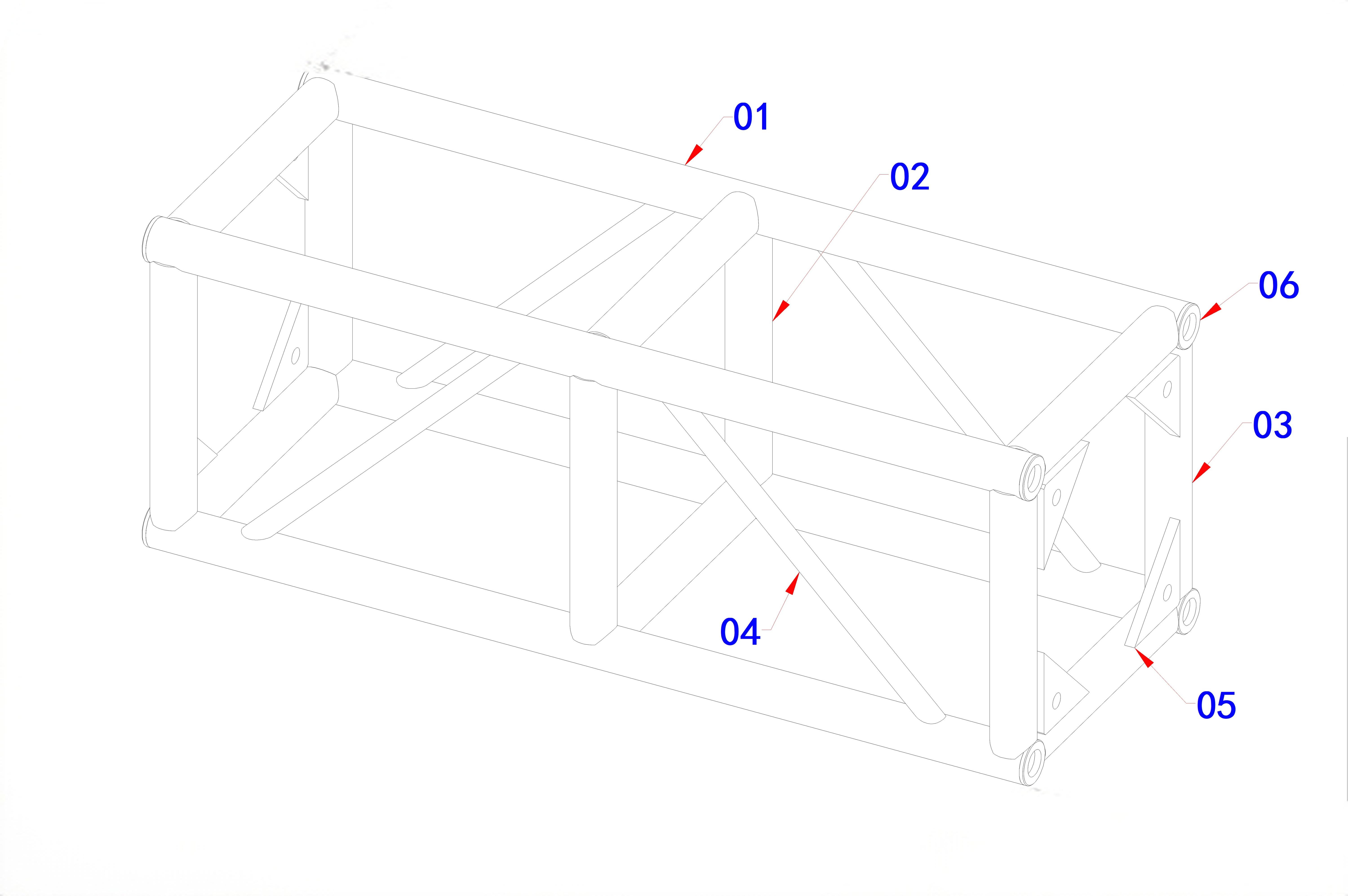

4062 | BS400 铝板螺栓连接桁架截面 | 1.05m |
3748 | BS400 标准螺栓连接桁架截面 | 1.05m |
物品 | 细节 |
|---|---|
绘图索引 | 4004 / 4062 / 3748 |
绘图系列 | BS400圆管螺栓连接铝桁架 |
结构类型 | 标准方形铝桁架组件 |
应用 | 照明桁架/户外屋架/装饰结构/机械支撑 |
横截面 | 宽400mm×高400mm |
主管 | 50mm铝圆管 |
长度 | 0.2m - 2.6m(标准配置) |
环境 | 室内外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 室内外照明桁架、展览结构和临时屋顶桁架系统的结构部件 |
BS400 铝制螺栓连接桁架系统 是一种中大型模块化桁架结构,专为与较小桁架系统相比需要更高刚度、更长跨度和更强结构性能的应用而设计。
系统采用 400mm×400mm方形桁架截面 , 50mm铝圆管主弦杆 和螺栓连接节点。
BS400 系列通常用于:
大型照明桁架结构;
室外屋架系统;
展览结构;
机械支撑框架;
活动和临时结构。
模块化螺栓连接设计允许桁架截面根据项目要求组装成不同的长度和配置。
BS400 螺栓连接铝桁架包括:
成分 | 描述 |
|---|---|
主和弦 | 50mm 铝圆管提供主要承重结构 |
垂直支撑 | 垂直支撑构件提高结构稳定性 |
对角支撑 | 形成三角形载荷传递结构的对角构件 |
端板 | 用于螺栓装配的铝连接板 |
螺栓连接系统 | 用于模块化安装的可拆卸连接系统 |
绘图索引 | 长度/配置 | 断面尺寸 | 主管 | 连接类型 |
|---|---|---|---|---|
4004 | 2.35m标准桁架截面 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
4004 | 2.4m标准桁架截面 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
4004 | 2.6m标准桁架截面 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
4062 | 0.2m短连接器部分 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
4062 | 0.3m短连接器部分 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
4062 | 0.4m短连接器部分 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
4062 | 0.6m短连接器部分 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
4062 | 1.05m标准段 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
3748 | 1.05m标准段 | 400毫米×400毫米 | 50mm铝圆管 | 螺栓连接 |
BS400系统适用于:
大型活动灯光桥梁;
音乐会灯光结构;
展览照明框架;
固定和临时照明装置。
与较小的桁架系统相比,较大的 400mm × 400mm 横截面为较大的照明设备提供了更高的刚度和更好的负载分布。
相关产品:
BS400 可用作以下结构部件:
户外活动屋顶;
节日天篷结构;
临时绩效结构;
展览屋顶系统。
对于室外应用,完整的结构需要考虑:
风荷载;
屋顶覆盖材料;
跨度长度;
支持条件;
基础设计。
相关工程参考:
典型应用包括:
展览摊位;
商业展示结构;
品牌激活框架;
装饰铝结构。
相关应用:
BS400 采用 螺栓连接的铝桁架系统.
优点:
不同的长度可以连接在一起以创建定制的结构。
可拆卸的结构减少了运输体积,提高了物流效率。
组件可以重复用于不同的事件和临时结构。
与插口连接系统相比,螺栓连接桁架可提供牢固的机械连接,通常选择用于需要重复安装和定制配置的应用。
BS400桁架是标准结构组件。最终的结构能力取决于:
总跨度;
施加负载;
设备重量;
安装方法;
环境条件。
对于室外屋顶结构,风荷载是最重要的设计因素之一。应根据项目要求评估完整的系统。
相关知识:
BS400 铝制螺栓连接桁架可集成:
照明桁架系统;
室外屋顶结构;
展览桁架系统;
事件结构;
定制铝框架。
相关类别:
BS400铝桁架主要用于刚性要求较高的采光结构、室外屋架、展览框架及临时活动结构。
BS400桁架,截面为 400mm×400mm方形 , 50mm铝圆管主弦杆.
主要区别在于横截面尺寸。
BS400具有更大的400mm×400mm结构,与BS350相比,刚性更高,更适合更大跨度和更重的应用。
是的。 BS400可用作室外屋架结构的构件。但最终设计应考虑风荷载、屋顶材料、跨度和支撑条件。
是的。提供标准长度,也可根据项目要求制造定制长度或特殊连接截面。
该档案中显示的图纸代表了 Dragon Stage 的标准 BS400 螺栓连接铝桁架设计能力。
实际结构应用应根据项目要求、载荷条件、安装环境和适用的安全要求进行评估。
BS400系统为专业照明结构、展览框架和室外临时结构提供灵活的解决方案。
包装重量:400公斤
包装量:4CBM
